Номер по Госреестру СИ: 90819-23
90819-23 Источники питания постоянного тока программируемые
(VERDO PP1500)
Назначение средства измерений:
Источники питания постоянного тока программируемые VERDO PP1500
(далее - источники) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) источников состоит из встроенного ПО.
Конструкция источников исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО подразделяется на метрологически значимую и метрологически незначимую части.
Метрологические характеристики источников нормированы с учетом метрологически значимой части влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО источников приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
V3.x.x |
Цифровой идентификатор ПО |
- |
Примечание: x.x - номер версии метрологически незначимой части встроенного ПО, «х» может принимать целые значения в диапазоне от 0 до 9. |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку источника любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Управление передней панелью» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Источники питания постоянного тока программируемые VERDO PP1500. Стандарт предприятия».
ПравообладательFujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес юридического лица: No. 19, Heming Road, Longwen Zone, Zhangzhou City, FuJian, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
По принципу действия источники относятся к программируемым линейным источникам питания. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели источников.
Источники имеют три регулируемых выходных канала и оснащены цифровыми измерителями напряжения и тока, которые позволяют контролировать одновременно оба параметра. Источники обладают низкими значениями нестабильности при изменении нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов в нагрузке.
Конструктивно источники представляют собой моноблочные электронные устройства.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и тока на выходе, вращающийся регулятор для установки выходных параметров, функциональные кнопки, цифровые кнопки, кнопки со стрелками, выходные разъемы, USB-хост разъем для подключения запоминающих устройств и осуществления обновления микропрограммного обеспечения прибора.
На задней панели источников расположены: разъем сети питания, интерфейсы дистанционного управления LAN, RS232 и USB, охлаждающий вентилятор.
Источники поддерживают трекинг режим при соединении 1 и 2 канала последовательно и параллельно.
Источники выпускаются в модификациях VERDO PP1501, VERDO PP1502, VERDO PP1503, отличающихся диапазонами воспроизведений/измерений напряжения и силы постоянного тока, максимальным значением выходной электрической мощности и массой.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового или буквенно-цифрового кода.

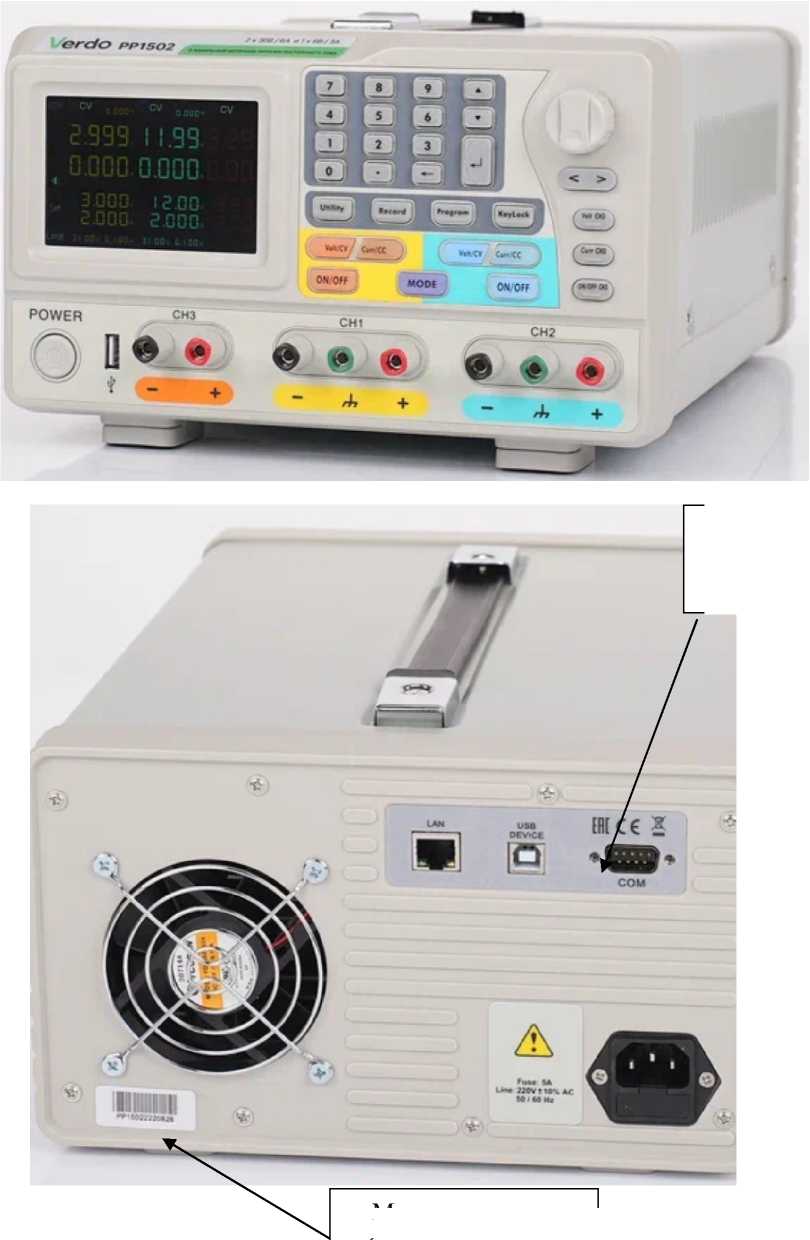

Общий вид источников с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на источники в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.
Место нанесения знака утверждения типа
Йяир *
сом
Место нанесения серийного номера
Рисунок 1 - Общий вид источников с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 4 -
Наименование |
Обозначение |
Количество |
Источник питания постоянного тока программируемый |
VERDO PP1500 |
1 шт. |
Руководство по эксплуатации |
1 экз. | |
Шнур питания |
1 шт. | |
USB кабель |
1 шт. | |
Предохранитель |
1 шт. | |
Кабель «крокодил-банан» |
1 шт. | |
CD диск c программным обеспечением для подключения к персональному компьютеру |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для канала | |
1 2 |
3 | |
Диапазон воспроизведений/измерений напряжения постоянного тока, В:
VERDO PP1502
|
от 0 до 30 от 0 до 60 |
от 0 до 6 от 0 до 6 |
Пределы допускаемой абсолютной основной погрешности воспроизведений/измерений напряжения постоянного тока, В |
±(0,0003-1) + 0,01) | |
Диапазон воспроизведений/измерений силы постоянного тока, А:
VERDO PP1503
|
от 0 до 3 от 0 до 6 |
от 0 до 3 от 0 до 3 |
Пределы допускаемой абсолютной основной погрешности воспроизведений/измерений силы постоянного тока, А |
±(0,001-7 2) + 0,04) | |
Максимальное значение выходной электрической мощности, Вт:
VERDO PP1503 |
90 180 |
18 18 |
Наименование характеристики |
Значение для канала |
1 2 3 | |
Нестабильность выходного напряжения постоянного тока в режиме стабилизации напряжения, В:
|
±(0,0001-U + 0,003) ±(0,0001-U + 0,003) |
Нестабильность выходного сигнала силы постоянного тока, А:
|
±(0,001-1 + 0,003) ±(0,001-1 + 0,003) |
Уровень пульсаций выходного напряжения постоянного тока (размах от пика до пика, в полосе частот до 20 МГц), В, не более |
0,05 |
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений/ измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, В |
±(0,00037/ + 0,01) |
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений/ измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, А |
±(0,0017 + 0,005) |
Нормальные условия измерений:
|
от +20 до +30 80 |
Примечания:
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение для канала |
Параметры электрического питания: - напряжение переменного тока, В |
220±22; 110±11 |
- частота переменного тока, Гц |
50/60 |
Габаритные размеры (глубинахдлинахширина), мм, не более |
158х358х250 |
Масса, кг, не более: - для модификации VERDO PP1501 |
9,8 |
- для модификаций VERDO PP1502, VERDO PP1503 |
12,0 |
Рабочие условия измерений: - температура окружающей среды, °С |
от 0 до +40 |
- относительная влажность, %, не более |
80 |
Наименование характеристики |
Значение для канала |
Средняя наработка на отказ, ч |
32000 |
Средний срок службы, лет |
10 |
