Номер по Госреестру СИ: 87826-22
87826-22 Осциллографы цифровые
(АКИП-4136)
Назначение средства измерений:
Осциллографы цифровые АКИП-4136 (далее по тексту - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Внешний вид.
Осциллографы цифровые
Рисунок № 1

Внешний вид.
Осциллографы цифровые
Рисунок № 2
Программное обеспечение
Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
не ниже V1.8.0 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Назначение» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измерений ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия на осциллографы цифровые АКИП-4136.
ПравообладательFujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес: No. 19, Heming Road, Lantian Industrial Zone Zhangzhou 363005 China Телефон: +86 596 213 0430 Факс: +86 596 210 9272
Web-сайт: http://www.owon.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»).Юридический адрес: 119071, г. Москва, 2-й Донской проезд, д. 10, стр. 4, ком. 31 Тел. +7(495) 777-55-91;
Факс +7(495) 640-30-23;
E-mail: prist@prist.ru.
Правообладатель
Fujian Lilliput Optoelectronics Technology Co., Ltd., КитайАдрес: No. 19, Heming Road, Lantian Industrial Zone Zhangzhou 363005 China Телефон: +86 596 213 0430 Факс: +86 596 210 9272
Web-сайт: http://www.owon.com
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать. Осциллографы имеют встроенные генератор сигналов и мультиметр.
Осциллографы выпускаются в виде следующих модификаций: АКИП-4136/1, АКИП-4136/1А, АКИП-4136/2, АКИП-4136/2А.
Модификации осциллографов отличаются полосой пропускания и количеством входных каналов. Модификации АКИП-4136/1, АКИП-4136/2 имеют два входных канала, модификации АКИП-4136/1А, АКИП-4136/2А - четыре.
На передней панели осциллографов расположены: сенсорный дисплей, входные разъемы измерительных каналов, выход компенсатора пробника, разъем интерфейса USB, кнопки и регуляторы для управления и установки параметров, кнопка включения питания.
На задней панели расположены: разъем сети питания, вход внешнего запуска, интерфейсы дистанционного управления, дополнительные функциональные интерфейсы, выходные разъемы генератора сигналов и входные разъемы мультиметра.
Нанесение знака поверки на осциллографы не предусмотрено.
Заводской номер осциллографов состоит из цифрового обозначения и наносится на корпус при помощи наклейки.
Для предотвращения несанкционированного доступа осциллографы имеют пломбировку в виде наклейки, закрывающую стык между панелями корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения заводского номера и схема пломбировки представлены на рисунке 2.
__— А

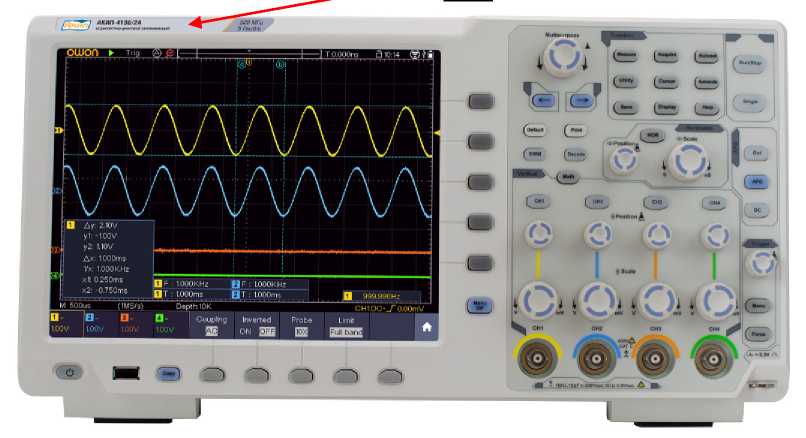

Рисунок 1 - Общий вид осциллографов, места нанесения знака утверждения типа (А)

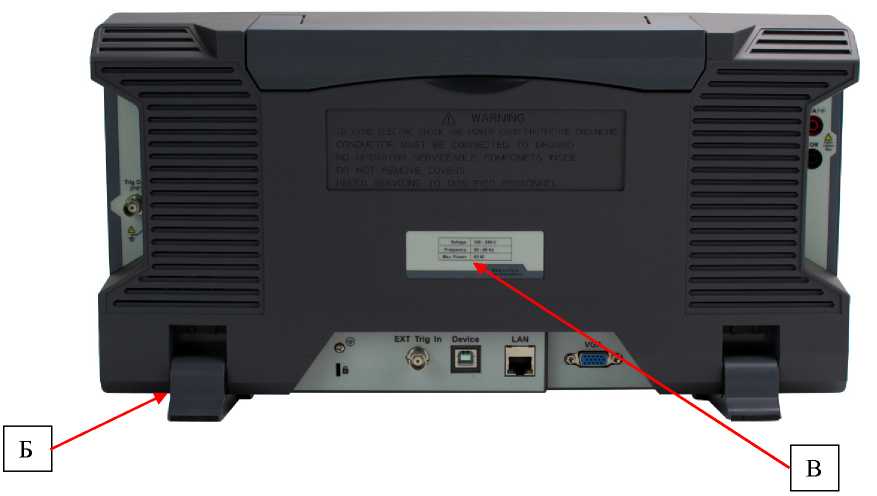

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б) и место нанесения серийного номера (В)
Таблица 4 -
Наименование |
Обозначение |
Количество, шт. |
Осциллограф цифровой |
АКИП-4136 |
1 |
Сетевой кабель |
- |
1 |
Пробник-делитель |
- |
по числу каналов |
USB-кабель |
- |
1 |
Руководство по эксплуатации |
- |
1 |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
АКИП- 4136/1 |
АКИП- 4136/1А |
АКИП- 4136/2 |
АКИП- 4136/2А | |
1 |
2 |
3 |
4 |
5 |
Число входных каналов |
2 |
4 |
2 |
4 |
Максимальная частота дискретизации, ГГц | ||||
- на канал |
2,5 |
1 |
2,5 |
1 |
- на два канала |
- |
2,5 |
- |
2,5 |
- в режиме объединения каналов |
5 |
5 |
5 |
5 |
Максимальная длина записи, МБ, на канал |
400 | |||
Канал вертикального отклонения | ||||
Входное сопротивление |
50 Ом (±2 %) 1 МОм (±2 %) | |||
Диапазон установки коэффициента отклонения (Ко), мВ/дел | ||||
- входное сопротивление 50 Ом |
от 0,5 до 1М03 | |||
- входное сопротивление 1 МОм |
от 0,5 до 1М04 | |||
Максимальное входное напряжение, В (среднеквадратическое значение) | ||||
- при входном сопротивлении 50 Ом |
5 | |||
- при входном сопротивлении 1 МОм |
300 | |||
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % | ||||
- при Ко=1 мВ/дел |
±3 | |||
- при Ко>2 мВ/дел |
±2 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения и импульсного напряжения частотой до 100 кГц, мВ
|
±(0,0340[делрКо[мВ/дел]+1) ±(о,О2- 10[дел]^Ко[мВ/дел]+1) | |||
Полоса пропускания по уровню -3 дБ, МГ ц, не менее |
350 |
500 | ||
Время нарастания переходной характеристики, нс, не более |
1 |
1 |
0,7 |
0,7 |
Канал горизонтального отклонения | ||||
Диапазон установки коэффициентов развертки, с/дел (выбор с шагом 1-2-5) |
от 0,540'9 до 1 •IO3 | |||
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f) |
±2,540’6 | |||
Примечание: Ко - значение коэффициента отклонения, мВ/дел. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Напряжение питающей сети, В |
от 100 до 240 |
Частота напряжения питания, Г ц |
от 50 до 60 |
Потребляемая мощность, Вт, не более |
65 |
Габаритные размеры, мм, не более (ширина х высота х глубина) |
422x226x135 |
Масса, кг, не более |
5 |
Нормальные условия измерений:
|
от +18 до +28 80 |
Рабочие условия применения:
|
от 0 до +50 80 |
