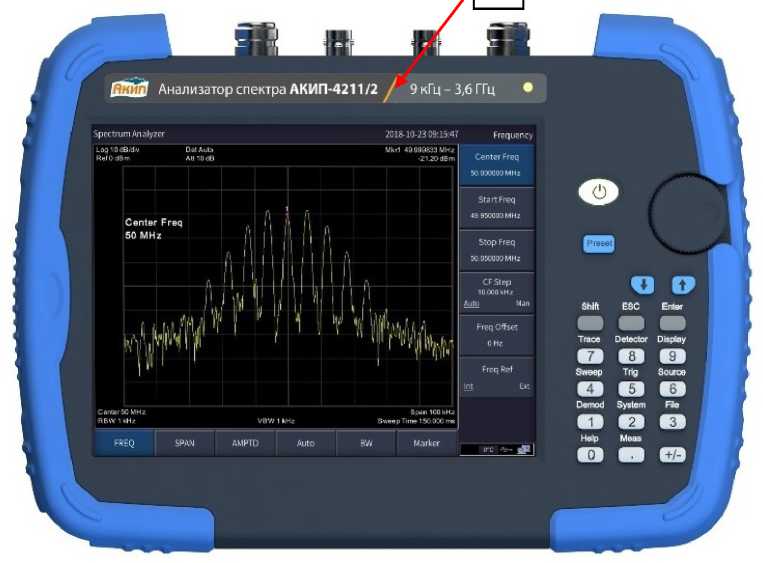

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц

• - модификация АКИП-4211/1

• - модификация АКИП-4211/2

от 9-10³ до 1,6-10⁹ от 9Ч0³ до 3,6Ч0⁹

Номинальное значение частоты опорного генератора, МГ ц

10

Пределы допускаемой относительной погрешности частоты опорного генератора 6о

±5Ч0'⁶

Пределы допускаемой относительной погрешности измерений частоты маркером

±5Ч0'⁶

Диапазоны установки полос пропускания фильтров ПЧ по уровню -3 дБ, Гц

от 10 до 5Ч0⁵ от 10 до 1-10⁶ от 10 до 3Ч0⁶

Полоса    пропускания    фильтров    электромагнитной

совместимости (ЭМС) по уровню -6 дБ, Г ц

200; 9-10³; 1,2^10⁵; 1Ч0⁶

Пределы допускаемой абсолютной погрешности полос пропускания фильтров ПЧ по уровню -3 дБ и фильтров ЭМС по уровню -6 дБ, Гц

• - для Fпч от. 10 Гц до 300 Гц включ.

• - для Fпч св. 300 Гц

±(0,05Тпч +1)

±0,05Тпч

Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более

5

Диапазон установки полосы обзора, Г ц

0, от 100 до верхней границы диапазона рабочих частот

Диапазон установки скорости развертки, с

от 0,01 до 3Ч0³

Диапазон измерений уровня мощности с выключенным предусилителем, дБм

от среднего уровня шумов до +20

1

2

Уровень фазовых шумов относительно несущей 1 ГГц, приведенный к полосе 1 Гц, дБн/Гц, не более

- при отстройке на 10 кГц

- при отстройке на 100 кГц

-80

- при отстройке на 1 МГц

-100

Нормируется при следующих условиях:

Полоса обзора 40 кГц, Fnч=Fвф=1 кГц, опорный уровень 1 дБм, усреднение 100

-107

Средний   уровень   собственных   шумов   (для   модификаций,   с

выключенным/включенным предусилителем), дБм, не более от 100 кГц до 1 МГц включ.

-110/-

св. 1 МГц до 1 ГГц включ.

-130/-150

св. 1 ГГц до 3,6 ГГц

Нормируется при следующих условиях:

Аттенюатор 0 дБ, Fпч=Fвф=10 Гц, полоса обзора 1 кГц, опорный уровень -100 дБм, усреднение >50

-128/-148

Пределы допускаемой абсолютной погрешности измерений уровня мощности, дБ - при выключенном предусилителе и уровне мощности на входе -20 дБм;

±0,4

- при включенном предусилителе и уровне мощности на входе -40 дБм Нормируется при следующих условиях:

центральная частота 50 МГц, Fпч=Fвф=1 кГц, полоса обзора 10 кГц, ослабление входного аттенюатора 20 дБ, опорный уровень -18 дБм.

±0,5

Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 50 МГц, дБ, не более

- с выключенным предусилителем

±0,8

- с включенным предусилителем

Нормируется при следующих условиях: центральная частота 50 МГц, Fпч=Fвф=1 кГц, полоса обзора 10 кГц, внутренний аттенюатор 20 дБ, опорный уровень -18 дБм.

±0,9

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за нелинейности логарифмической шкалы, дБ

Нормируется при следующих условиях: центральная частота 50 МГц, уровень мощности на входе от -50 до 0 дБм, Fпч=Fвф=1 кГц, полоса обзора 10 кГц, опорный уровень 0 дБм, аттенюатор Авто, предусилитель выключен, усреднение более 50.

±0,5

Диапазон ослаблений внутреннего аттенюатора, дБ

- модификация АКИП-4211/1

от 0 до 40

- модификация АКИП-4211/2

от 0 до 50

Шаг перестройки ослаблений внутреннего аттенюатора, дБ

1

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения аттенюатора относительно опорного значения 20 дБ, дБ Нормируется при следующих условиях:

центральная частота 50 МГц, Fпч=Fвф=1 кГц, полоса обзора 10 кГц, предусилитель выключен, внутренний аттенюатор 20 дБ, опорный уровень -30 дБм, усреднение более 50.

±0,15

1

2

Пределы допускаемой абсолютной погрешности уровня сигнала при изменении полосы пропускания, дБ

Нормируется при следующих условиях:

центральная частота 50 МГц, полоса обзора 5 кГц, предусилитель выключен, внутренний аттенюатор 10 дБ, опорный уровень 0 дБм, усреднение более 20.

±0,15

Относительный уровень гармонических искажений 2-го порядка, дБн, не более

Нормируется относительно уровня несущей при уровне сигнала на смесителе -30 дБм, в полосе от 50 МГц до собственной полосы пропускания, при ослаблении 0 дБ, и выключенном предусилителе

-65

Интермодуляционные искажения третьего порядка L^3, выраженные в виде точки пересечения 3-го порядка (TOI), дБм, не менее

Нормируется в диапазоне частот свыше 50 МГц, при уровне сигналов на смесителе -4 дБм, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе

0

Следящий генератор

Диапазон частот следящего генератора, Гц

• - модификация АКИП-4211/1

• - модификация АКИП-4211/2

от 1 • 10⁵ до 1,6-10⁹ от 1 • 10⁵ до 3,6Ч0⁹

Диапазон частот сигнала синодальной формы, Гц

• - модификация АКИП-4211/1

• - модификация АКИП-4211/2

от 3,5П0⁷ до 3,6М0⁹

Диапазон установки уровня мощности следящего генератора, дБм

• - модификация АКИП-4211/1

• - модификация АКИП-4211/2

от -30 до 0

от -40 до 0

Пределы допускаемой абсолютной погрешности установки опорного уровня на частоте 50 МГц, дБ

±2

Неравномерность АЧХ следящего генератора относительно уровня сигнала на частоте 50 МГц, дБ

±4

Примечания:

дБн - уровень мощности в дБ относительно уровня несущей частоты; дБм - уровень мощности в дБ относительно 1 мВт;

Fвф - полоса пропускания видеофильтра;

Fпч- полоса пропускания фильтра ПЧ, Гц;

ТО1=(2-П;мес-Ьзм)/2,

где Псмес - уровень входного сигнала на смесителе, дБм.

Наименование характеристики

Значение

Номинальное значение сопротивлений входа анализатора и выхода следящего генератора, Ом

50

Типы разъемов входа анализатора и выхода следящего генератора

N-тип «розетка»

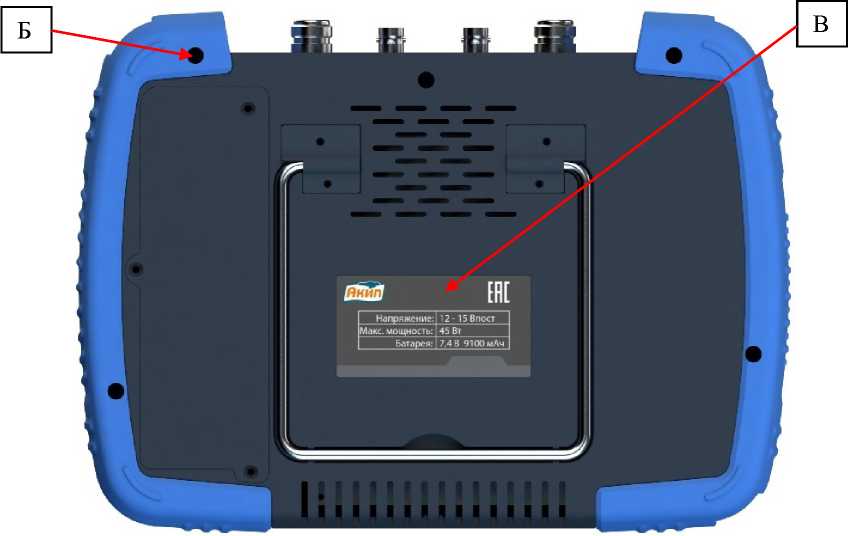

Напряжение питания, В

• - через адаптер от сети переменного тока

• - литиевая батарея

от 10 до 15

7,4

Потребляемая мощность, Вт, не более

45

Масса, кг, не более

2,6

Габаритные размеры, мм, не более (ширинахвысотахглубина)

265x190x68

Рабочие условия применения

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, не более, % при температуре окружающего воздуха < +30 °С

при температуре окружающего воздуха св. +30 до +40 °С

от 0 до +40

90

75
