Наименование

Обозначение

Количество, шт./экз.

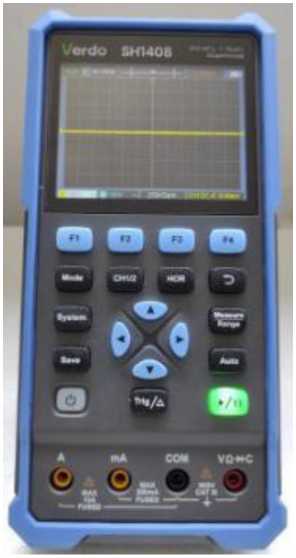

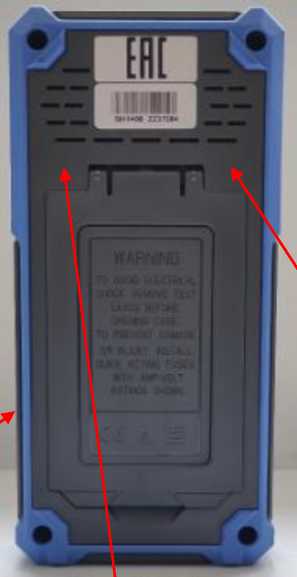

Осциллограф-мультиметр цифровой запоминающий

(модификация)

1

Сетевой адаптер

-

1

Комплект щупов

-

1

Кабель BNC - зажимы типа «крокодил»

-

1*

Кабель USB

-

1

Программное обеспечение

-

1

Опции и принадлежности

по заказу

по заказу

Руководство по эксплуатации

-

1

Примечание:

*для SH1402, SH1404, SH1406, SH1408 - 2 шт.

Наименование характеристики

Значение

1

2

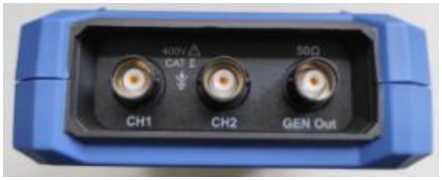

Количество каналов

2

Верхняя частота полосы пропускания, МГц ^|(

SH1401, SH1402

40

SH1403, SH1404

70

SH1405, SH1406

100

SH1407, SH1408

200

1

2

Входное сопротивление Rbx, МОм

(1,00 ±0,02)

Коэффициент развертки в последовательности 1-2-5, с/дел

SH1401, SH1402, SH1403, SH1404

SH1405, SH1406, SH1407, SH1408

от 540^-9 до V10³ от 240^-9 до V10³

Количество делений вертикальной шкалы

8 (±4 от центра)

Коэффициент отклонения Ko, в последовательности 1-2-5

от 10 мВ/дел до 10 В/дел

Пределы допускаемой относительной погрешности коэффициента отклонения, % ²⁾

±3,0

Пределы допускаемой относительной погрешности измерения временных интервалов

±1 •IO^-4

Примечания:

• 1) По уровню напряжения 0,707 (-3 дБ).

• 2) После выполнения процедуры автоподстройки (Self-calibration)

Верхний предел поддиапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой абсолютной погрешности

1

2

3

Напряжение постоянного тока, В

0,2

1 • 10^-5

± (0,005-U +10-k)

2

1-10^-4

± (0,003-U +5-k)

20

1 • 10^-3

200

1-10^-2

1000

1-10^-1

Примечание:

U - значение измеряемого напряжения постоянного тока, В

Напряжение переменного тока частотой от 40 до 1000 Гц, В

0,2

1-10^-5

± (0,008-U +10-k)

2

1-10^-4

20

1-10^-3

200

1-10^-2

750

1-10^-1

± (0,01 -U +10-k)

Примечания:

• 1) Предел допускаемой абсолютной погрешности не нормируется для значений от 0 до 5 % от верхнего предела установленного поддиапазона измерений

• 2) U - значение измеряемого напряжения переменного тока, В

Сила постоянного тока, А

0,2

1-10^-5

± (0.008-I + 10-k)

10

1-10^-3

± (0,025-I + 10-k)

Примечание:

I - значение измеряемой силы тока, А

1

2

3

Сила переменного тока частотой от 40 до 1

000 Гц, А

0,2

1 - 10^-5

± (0,01 •I + 10-k)

10

1 - 10^-3

± (0,028 •I + 10-k)

Примечания:

• 1) Предел допускаемой абсолютной погрешности не нормируется для значений от 0 до 5 % от верхнего предела установленного поддиапазона измерений

• 2) I - значение измеряемой силы тока, А

Сопротивление постоянному току, Ом

2-10²

10^-2

± (0,008-R + 10-k)

2-10³

10^-1

± (0,008-R + 5-k)

2-10⁴

1

± (0,008-R + 3-k)

2-10⁵

10

2-10⁶

10²

2-10⁷

10³

± (0,01-R + 3-k)

I0⁸

104

± (0,05-R + 10-k)

Примечание:

R - значение измеряемого сопротивления постоянному току, Ом

Электрическая ёмкость, Ф

2-10^-8

10^-12

± (0,03-C + 10-k)

2-10^-7

10^-11

2-10^-6

10^-10

2-10^-5

10^-9

2-10^-4

10^-8

2-10-3

107

Наименование характеристики

Значение

Встроенный генератор (опция): частота, Гц

амплитуда выходного сигнала (Rbbix = 50 Ом), Вп-п амплитуда выходного сигнала (Rbbix = 1 МОм), Вп-п

от 10^-1 до 2,5-10⁷ от 10^-2 до 2,5

от 2-10^-2 до 5

Напряжение сети питания частотой 50 Гц, В

от 100 до 240

Электропитание от аккумулятора, напряжение постоянного тока, не менее, В

3,7

Потребляемая мощность, Вт, не более

5

Габаритные размеры, мм, не более ширинах глубинах высота

198х96х38

Масса (без аккумулятора), кг, не более

0,6

Условия применения

температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84 до 106
