Номер по Госреестру СИ: 90668-23
90668-23 Осциллографы цифровые запоминающие
(VERDO SB1800)
Назначение средства измерений:
Осциллографы цифровые запоминающие VERDO SB1800 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 1
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 2
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 3
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
VERDO SB1800 Firmware |
Номер версии (идентификационный номер) |
не ниже V1.10.0 |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в главе 4 «Измерения» руководства пользователя.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ Р 8.761-2011 «Государственная поверочная схема для средств измерений импульсного электрического напряжения».
Правообладатель
Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China
Web-сайт: www.owon.com
Телефон: +86 592 257 5666 ext. 208
Факс: +86 592 257 5669
Изготовитель
Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China
Web-сайт: www.owon.com
Телефон: +86 592 257 5666 ext. 208
Факс: +86 592 257 5669
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Тел./факс: +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China
Web-сайт: www.owon.com
Телефон: +86 592 257 5666 ext. 208
Факс: +86 592 257 5669
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании (АЦП) напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее в виде осциллограмм, эпюр, диаграмм и спектрограмм на которых задаются параметры измерений. Синхронизация осуществляется от встроенного опорного генератора.
Осциллографы имеют 4 модификации VERDO SB1801, VERDO SB1802, VERDO SB1803, VERDO SB1804, отличающиеся верхней частотой полосы пропускания и количеством каналов.
Управление режимами работы и параметрами измерений осциллографов производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet. Осциллографы оснащены портом VGA для подключения внешнего дисплея. Для всех модификаций осциллографов предусмотрена возможность встраивания опций: генератора сигналов, мультиметра, опция декодирования и синхронизации последовательных шин I2C, SPI, CAN, UART/RS232. Параметры генератора, мультиметра и декодирования протоколов - не нормируются и являются типовыми.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Осциллографы снабжены поворотной ручкой для переноски.
Обозначение модели осциллографа наносится на лицевую панель методом шелкографии (рисунок 1), а также в цифробуквенном формате из шести знаков и уникального заводского номера в формате семи цифр наносятся на самоклеящейся этикетке, помещенной на задней панели (рисунок 2). Места пломбирования от несанкционированного доступа и места нанесения знака утверждения типа и знака поверки на задней панели указаны на рисунке 2. Знак поверки наносится на панель осциллографа в виде самоклеящейся этикетки. Обозначение модели осциллографа в цифробуквенном формате из шести знаков и уникальный заводской номер в формате семи цифр наносятся на самоклеящейся этикетке, помещенной на задней панели.
Фрагмент задней панели с указанием обозначения осциллографа и его заводского (серийного) номера на самоклеющейся этикетке показан на рисунке 3.
Место пломбирования (стикер-наклейка) |
Место нанесения знака поверки |
Место нанесения знака утверждения типа |

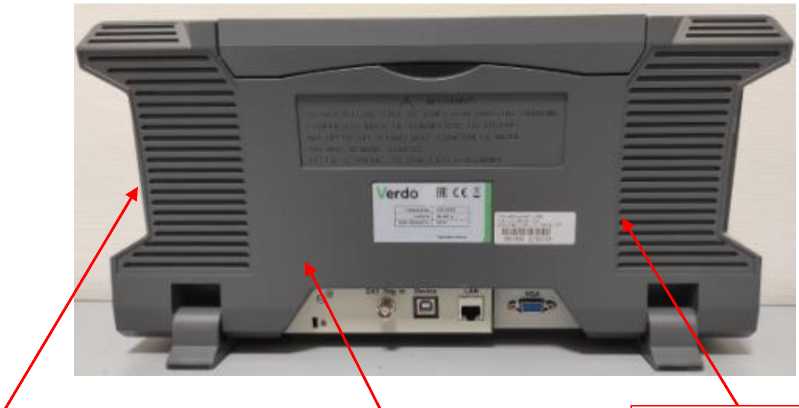

Рисунок 2 - Общий вид осциллографов, задняя панель

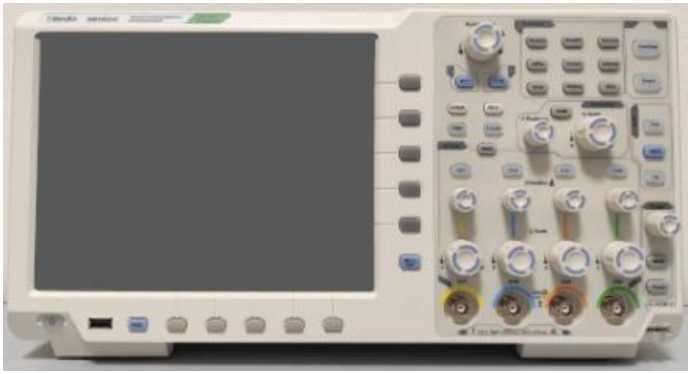

Рисунок 1 - Общий вид осциллографов, передняя панель
Модификация
Заводской номер

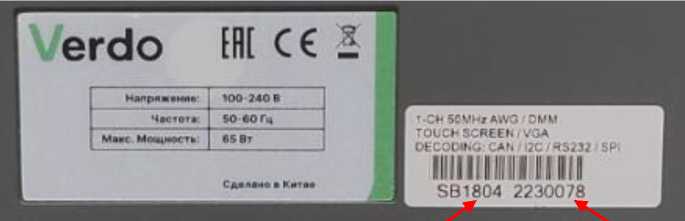

Рисунок 3 - Фрагмент задней панели осциллографа с этикеткой
Метрологические и основные технические характеристики осциллографов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Количество каналов: VERDO SB1801 и VERDO SB1803 VERDO SB1802 и VERDO SB1804 |
2 4 |
Вертикальное разрешение (разрядность АЦП), бит |
8 |
Верхняя частота полосы пропускания1), МГц: VERDO SB1801 и VERDO SB1802 VERDO SB1803 и VERDO SB1804 |
350 500 |
Входное сопротивление Rex, Ом: |
(1,00 ±0,02) ЧО6 или (50,0 ±1,0) |
Коэффициент развертки в последовательности 1-2-5, с/дел |
от 5М0-10 до 1М03 |
Количество делений вертикальной шкалы |
10 (±5 от центра) |
Коэффициент отклонения Ко, в последовательности 1-2-5, В/дел Rвx = 1 МОм Rвx = 50 Ом |
от 0,001 до 10,00 от 0,001 до 1,000 |
Пределы допускаемой относительной погрешности коэффициента отклонения 2), % Ко = 1 мВ/дел Ко > 2 мВ/дел |
±3,0 ±2,0 |
Пределы допускаемой относительной погрешности измерения временных интервалов |
±2,5М0-6 |
Примечания:
Для Ко < 5 мВ/дел типовое значение верхней частоты полосы пропускания - 20 МГц.
|
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение сети питания частотой 50 Гц, В |
от 100 до 240 |
Встроенный мультиметр (опция):
|
от 1 • 10-3 до 1000 от 1 • 10-3 до 750 от 1-10-2 до 20 от 1-10-1 до 20 от 10 до 1-108 от 1 • 10-9 до 2Ч0-2 |
Встроенный генератор (опция)
|
от 1 мкГц до 50 МГц от 2 мВп-п до 20 Вп-п |
Потребляемая мощность, Вт, не более |
65 |
Габаритные размеры, мм, не более ширинах глубинах высота |
422x226x135 |
Масса, кг, не более |
5,0 |
Условия применения температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
Примечание: 1) Напряжение от пика до пика или размах |
