Номер по Госреестру СИ: 89598-23
89598-23 Осциллографы цифровые
(VERDO SB1400)
Назначение средства измерений:
Осциллографы цифровые VERDO SB1400 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Общие сведения
Дата публикации - 31.07.2023
Срок свидетельства - 28.07.2028
Номер записи - 191585
ID в реестре СИ - 1410082
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VERDO SB1646, VERDO SB1406, VERDO SB1404, VERDO SB1403, VERDO SB1402, VERDO SB1401, VERDO SB1400, SB1406, SB1404, SB1402, SB1401, SB 1406, SB 1402, SB 1401,
Производитель
Изготовитель - Fujian Lilliput Optoelectronics Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 73
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 57
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1518 от 2023.07.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Осциллографы цифровые (VERDO SB1400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Fujian Lilliput Optoelectronics Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85200-22 08.04.2027 |
Источники питания постоянного тока, АКИП-1160 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
87826-22 27.12.2027 |
Осциллографы цифровые, АКИП-4136 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
88485-23 14.03.2028 |
Анализаторы спектра, АКИП-4211 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89394-23 19.06.2028 |
Осциллографы цифровые, VERDO SB1600 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89598-23 28.07.2028 |
Осциллографы цифровые, VERDO SB1400 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90374-23 01.11.2028 |
Источники питания постоянного тока программируемые, VERDO PP Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
90665-23 07.12.2028 |
Осциллографы цифровые запоминающие планшетные, VERDO ST1200 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90667-23 07.12.2028 |
Осциллографы-мультиметры цифровые запоминающие, VERDO SН1400 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90668-23 07.12.2028 |
Осциллографы цифровые запоминающие, VERDO SB1800 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90819-23 21.12.2028 |
Источники питания постоянного тока программируемые, VERDO PP1500 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
93231-24 18.09.2029 |
Генераторы сигналов произвольной формы, VERDO GW1000 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93985-24 02.12.2029 |
Источники питания постоянного тока, АКИП-1169 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94707-25 21.02.2030 |
Анализаторы спектра, АКИП-4211/3 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94960-25 20.03.2030 |
Осциллографы-мультиметры, АКИП-4147 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95003-25 27.03.2030 |
Осциллографы-мультиметры цифровые, ADS-2000 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
95254-25 21.04.2030 |
Осциллографы цифровые, АКИП-4148 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Кто поверяет Осциллографы цифровые (VERDO SB1400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 3 | 1 | 0 | 4 | 3 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "МИРУАР" (RA.RU.320061) | 46 | 45 | 1 | 0 | 46 | 45 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО ТК "ОЛДИС" (RA.RU.312609) | 6 | 3 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ПАО"СИГНАЛ" (RA.RU.312281) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "75 АРСЕНАЛ" (RA.RU.312476) | 4 | 1 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Осциллографы цифровые (VERDO SB1400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
SB1400 Firmware |
|
Номер версии (идентификационный номер) |
не ниже 2.3.1. |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в главе 4 «Измерения» руководства пользователя.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
ГОСТ Р 8.761-2011 «Государственная поверочная схема для средств измерений импульсного электрического напряжения».
Правообладатель
Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China
Web-сайт: www.owon.com
Телефон: +86 592 257 5666 ext. 208
Факс: +86 592 257 5669
Изготовитель
Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China
Web-сайт: www.owon.com
Телефон: +86 592 257 5666 ext. 208
Факс: +86 592 257 5669
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312
Телефон (факс): +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China
Web-сайт: www.owon.com
Телефон: +86 592 257 5666 ext. 208
Факс: +86 592 257 5669
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании (АЦП) напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от встроенного опорного генератора.
Осциллографы имеют 6 модификаций SB1401, SB1402, SB1403, SB1404, SB1405, SB14016, отличающиеся верхней частотой полосы пропускания и частотой дискретизации.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении.
Управление режимами работы и параметрами измерений осциллографов производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet, RS-232 (опция).
На левой боковой панели осциллографов имеется выключатель питания и входное гнездо для шнура питания от электросети, на правой боковой панели - 2-а порта USB (порт «хост» и порт «устройство»), порт LAN и, опционально, порт VGA или порт СОМ.
Обозначение модели осциллографа в цифробуквенном формате из шести знаков и уникальный заводской номер в формате семи цифр наносится на самоклеющейся этикетке, помещенной на задней панели.

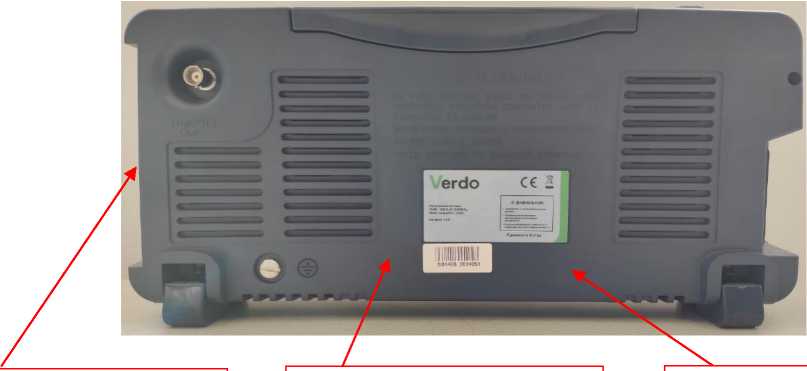

Общий вид передней и задней панелей осциллографов представлен на рисунках 1 и 2, фрагмент задней панели с указанием обозначения осциллографа и его заводского (серийного) номера в цифровом формате на самоклеющейся этикетке показан на рисунке 3.
