Номер по Госреестру СИ: 93985-24
93985-24 Источники питания постоянного тока
(АКИП-1169)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1169 (далее по тексту - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Внешний вид.
Источники питания постоянного тока
Рисунок № 1

Внешний вид.
Источники питания постоянного тока
Рисунок № 2

Внешний вид.
Источники питания постоянного тока
Рисунок № 3

Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Программное обеспечение
Источники функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем, которое обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
отсутствует |
Номер версии (идентификационный номер ПО) |
не ниже 1.1 |
Примечание: номер версии ПО указан в строке «Version of HW». |
Знак утверждения типа
Знак утверждения типананосится на боковую панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Работа с прибором» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Стандарт предприятия Источники питания постоянного тока АКИП-1169.
ПравообладательFujian Lilliput Optoelectronics Technology Co.,Ltd., Китай
Юридический адрес: The Mansion of Optoelectronics No. 19, Heming Road, Lantian
Industrial Zone Zhangzhou 363005 China, Китай
Изготовитель
Fujian Lilliput Optoelectronics Technology Co.,Ltd., КитайЮридический адрес: The Mansion of Optoelectronics No. 19, Heming Road, Lantian Industrial Zone Zhangzhou 363005 China, Китай
Адрес места осуществления деятельности: No. 19, Heming Road, Longwen Zone, Zhangzhou City, Fujian, China, Китай
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
изготавливаются в следующих модификациях: АКИП-1169-80-60, АКИП-1169-300-15,
Источники АКИП-1169-60-80, АКИП-1169-200-23, АКИП-1169-600-8.
Источники формирующие на стабилизированные постоянное напряжение и силу постоянного тока. По принципу действия источники относятся к импульсным источникам питания.
Выходное напряжение и сила тока регулируются в пределах от 0 до макс. значения. Управление осуществляется с помощью кнопок ввода значений (выбора функций), либо с помощью поворотного регулятора (энкодера) для плавной установки значений выходных параметров в любом из разрядов цифровой шкалы.
Источники могут функционировать в режимах стабилизации напряжения; стабилизации силы тока, стабилизации мощности; локального управления; дистанционного управления. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники оснащены встроенной памятью для записи значений выходных параметров (профили). Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от неправильного подключения. Источники могут работать совместно в режиме «Master/Slave» с помощью параллельного соединения 2-х однотипных модификаций источников.
Конструктивно источники выполнены в металлических корпусах настольного исполнения (моноблок), допускающих монтаж в 19” стойку. На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, отверстия для вентиляции, а также 2 ручки для перемещения. На задней панели расположены выходные клеммы, разъем для подключения кабеля питания, интерфейс дистанционного управления, клеммы для подключения удаленной нагрузки, вентилятор принудительной системы охлаждения.
Источник управляется с помощью встроенного микроконтроллера. Источник может дистанционно управляться по интерфейсу RS-485 (опция - аналоговый порт I/O).
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может
АКИП-1169-100-45,
АКИП-1169-400-12,
АКИП-1169-45-100,
АКИП-1169-150-30,
АКИП-1169-500-9,
представляют собой электронные устройства выходе из напряжения сети электропитания
средней мощности, регулируемые
устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на верхней панели прибора.
Заводской номер, идентифицирующий каждый экземпляр источников, состоит из арабских цифр и наносится на корпус при помощи наклейки, размещаемой на боковой панели.
Общий вид источников представлен на рисунках 1 и 2, место нанесения заводского номера, место пломбировки от несанкционированного доступа указано на рисунке 3.
Место нанесения знака утверждения типа на рис. 3

Общий вид источника (вид спереди)
VoiixHO. 000<' |
йьма |
Our г: 00. ОООд |
«О. IN |
Яам: 00 . ООО « |
' ЯМ 4< |

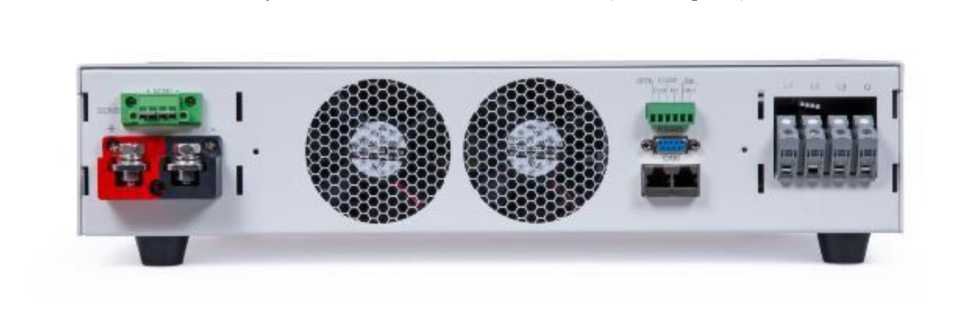

Рисунок 2 - Общий вид источника (вид сзади)

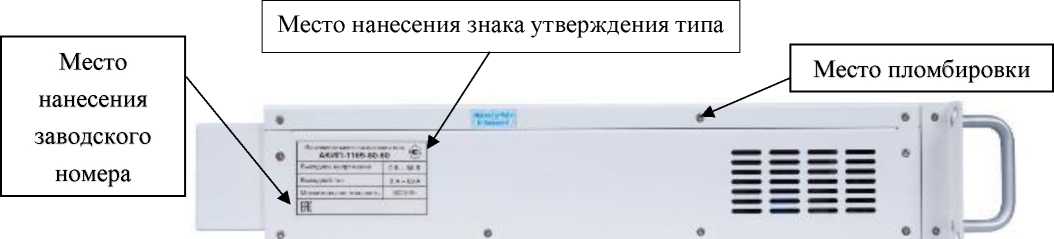

Рисунок 3 - Место нанесения заводского номера и место пломбировки от несанкционированного доступа, место нанесения знака утверждения типа
Рисунок 1 -

Таблица 4 -
Наименование |
Обозначение |
Количество, шт/экз |
Источник питания постоянного тока |
АКИП-1169 |
1 |
Измерительные провода |
- |
1 |
Сетевой кабель |
- |
1 |
Руководство по эксплуатации |
- |
1 |
Таблица 2 -
Наименование характеристики |
Значение |
Диапазон установки напряжения постоянного тока, В - АКИП-1169-45-100 |
от 0,000 до 45,000 |
- АКИП-1169-60-80 |
от 0,000 до 60,000 |
- АКИП-1169-80-60 |
от 0,000 до 80,000 |
- АКИП-1169-100-45 |
от 0,00 до 100,00 |
- АКИП-1169-150-30 |
от 0,00 до 150,00 |
- АКИП-1169-200-23 |
от 0,00 до 200,00 |
- АКИП-1169-300-15 |
от 0,00 до 300,00 |
- АКИП-1169-400-12 |
от 0,00 до 400,00 |
- АКИП-1169-500-9 |
от 0,00 до 500,00 |
- АКИП-1169-600-8 |
от 0,00 до 600,00 |
Диапазон установки силы постоянного тока, А - АКИП-1169-45-100 |
от 0,00 до 100,00 |
- АКИП-1169-60-80 |
от 0,000 до 80,000 |
- АКИП-1169-80-60 |
от 0,000 до 60,000 |
- АКИП-1169-100-45 |
от 0,000 до 45,000 |
- АКИП-1169-150-30 |
от 0,000 до 30,000 |
- АКИП-1169-200-23 |
от 0,000 до 23,000 |
- АКИП-1169-300-15 |
от 0,000 до 15,000 |
- АКИП-1169-400-12 |
от 0,000 до 12,000 |
- АКИП-1169-500-9 |
от 0,0000 до 9,0000 |
- АКИП-1169-600-8 |
от 0,0000 до 8,0000 |
Пределы допускаемой абсолютной погрешности установки |
±0,001-ипр |
напряжения постоянного тока, В | |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
±0,0025^1пр |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Нестабильность выходного напряжения, В, не более
|
0,0005^ ипр 0,0005^ ипр |
Нестабильность выходного тока, А, не более
|
0,0005^1пр 0,001-1пр |
Пульсации выходного напряжения в диапазоне частот от 20 Гц до 20 МГц, В, не более |
0,001-и„р |
Примечания: ипр - предельное значение напряжения постоянного тока 1пр - предельное значение силы постоянного тока |
Таблица 3 -Технические
Наименование характеристики |
Значение |
Максимальная выходная мощность, Вт |
3000,0 |
Нормальные условия эксплуатации:
|
от +18 до +28 75 от 84,0 до 106,7 |
Рабочие условия эксплуатации:
|
от 0 до +40 80 от 84,0 до 106,7 |
Напряжение питающей сети, В |
3Ф, 380 |
Номинальные значения частоты питающей сети, Гц |
50/60 |
Масса, кг, не более |
14 |
Габаритные размеры (ширинахвысотахглубина), мм |
425x88x450 |
