Наименование

Обозначение

Количество, шт./экз.

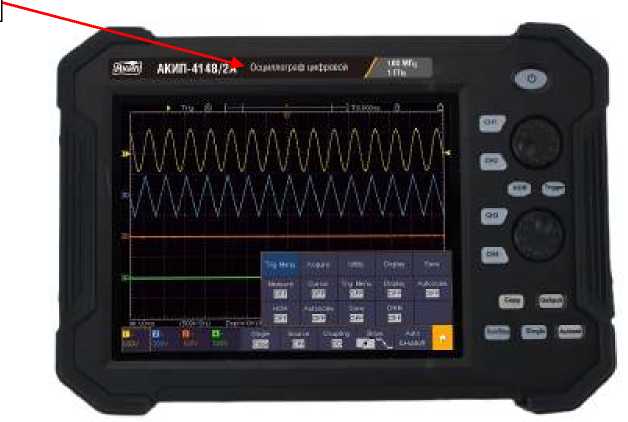

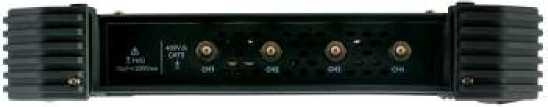

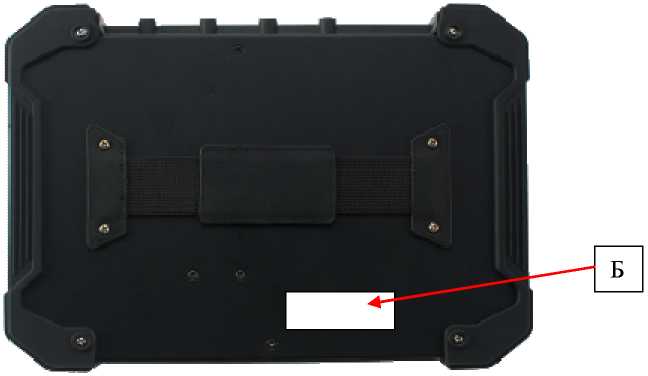

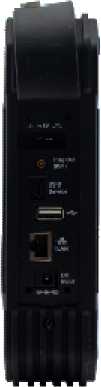

Осциллограф

АКИП-4148¹)

1

Адаптер питания

1

Кабель microUSB

1

Щупы осциллографические

4

Сумка для транспортировки

1

Руководство по эксплуатации

1

Примечание:

¹⁾ - модификация по заказу.

Наименование характеристики

Значение

Число входных каналов

4

Разрядность АЦП, бит

АКИП-4148/1, АКИП-4148/2

8

АКИП-4148/1А, АКИП-4148/2А

8/12/14¹⁾

Максимальная частота дискретизации, ГГц

- на канал

0,5²⁾

0,25³⁾

- в режиме объединения каналов

0,1⁴⁾

1,0²⁾

0,5³⁾

Канал вертикального отклонения

Входное сопротивление, МОм

1 (±0,02)

Максимальное входное напряжение, В

- напряжение переменного тока (пиковое значение) с

400

постоянной составляющей

Диапазон установки коэффициента отклонения (Ко), мВ/дел (выбор с шагом 1-2-5)

от 1 до 1 •Ю⁴

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения и импульсного напряжения частотой до 100 кГц, мВ

- при K 1 мВ/дел

±(0,0440[делр Ко[мВ/дел]+1 )²⁾ ±(0,03 40[дел] •Ко[мВ/дел]+1)^{3) 4)}

- при K больше 1 мВ/дел

±(0,03 40[дел] •Ко[мВ/дел]+1)²⁾ ±(0,0240[дел] •Ко[мВ/дел]+1)^{3) 4)}

Полоса пропускания по уровню -3 дБ, МГц, не менее

- АКИП-4148/1, АКИП-4148/1А

70

- АКИП-4148/2, АКИП-4148/2А

100

Время нарастания переходной характеристики, нс, не более

- АКИП-4148/1, АКИП-4148/1А

5

- АКИП-4148/2, АКИП-4148/2 А

3,5

Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения, В от 1 до 50 мВ/дел

±2

от 100 мВ/дел до 1 В/дел

±20

от 1 до 10,00 В/дел

±200

Диапазон установки коэффициентов развертки, с/дел (выбор с шагом 1-2-5)

от 240'⁹ до 1 •Ю³

Наименование характеристики

Значение

Канал горизонтального отклонения

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора

±Б10’⁵

Пределы допускаемой абсолютной погрешности измерения временных интервалов, с

±(6б^Тизм+2/Рд+0,6 нс)

Примечания:

• ¹⁾ - переключаемый АЦП;

• ²⁾ - для значения разрядности АЦП 8 бит;

• ³⁾ - для значений разрядности АЦП 12 бит;

• ⁴⁾ - для значений разрядности АЦП 14 бит;

6f - относительная погрешность частоты внутреннего опорного генератора; Тизм - измеренный временной интервал, с;

Бд - частота дискретизации, Гц;

Ко - значение коэффициента отклонения, мВ/дел.

Наименование характеристики

Значение характеристики

Напряжение питания, В:

• - от сети переменного тока (частота от 50 до 60 Гц)

• - от аккумулятора Li-Ion (8000 мА^ч)

от 100 до 240

7,4

Потребляемая мощность, Вт, не более

15

Габаритные размеры (ширина х высота х глубина), мм, не более

270x191x48

Масса, кг, не более

1,7

Рабочие условия применения:

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %, не более

от 0 до +40

80

Наименование характеристики

Значение

Средний срок службы, лет, не более

5

Средняя наработка на отказ, ч, не более

10000
