Сведения о средстве измерений: 90665-23 Осциллографы цифровые запоминающие планшетные

Номер по Госреестру СИ: 90665-23
90665-23 Осциллографы цифровые запоминающие планшетные
(VERDO ST1200)

Назначение средства измерений:
Осциллографы   цифровые   запоминающие планшетные VERDO ST1200 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

сертификация программного обеспечения
Внешний вид. Осциллографы цифровые запоминающие планшетные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Осциллографы цифровые запоминающие планшетные
Рисунок № 1
Внешний вид. Осциллографы цифровые запоминающие планшетные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Осциллографы цифровые запоминающие планшетные
Рисунок № 2
Внешний вид. Осциллографы цифровые запоминающие планшетные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Осциллографы цифровые запоминающие планшетные
Рисунок № 3
Внешний вид. Осциллографы цифровые запоминающие планшетные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Осциллографы цифровые запоминающие планшетные
Рисунок № 4

Общие сведения

Дата публикации - 29.01.2024
Срок свидетельства - 07.12.2028
Номер записи - 192580
ID в реестре СИ - 1412756
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

VERDO ST1244, VERDO ST1243, VERDO ST1242, VERDO ST1241, VERDO ST1226, VERDO ST1225, VERDO ST1224, VERDO ST1223, VERDO ST1222, VERDO ST1221, VERDO ST1200, ST1221,

Производитель

Изготовитель - Fujian Lilliput Optoelectronics Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 25
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2640 от 2023.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Осциллографы цифровые запоминающие планшетные (VERDO ST1200)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Fujian Lilliput Optoelectronics Technology Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85200-22
08.04.2027
Источники питания постоянного тока, АКИП-1160
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
2 года
87826-22
27.12.2027
Осциллографы цифровые, АКИП-4136
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
88485-23
14.03.2028
Анализаторы спектра, АКИП-4211
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
89394-23
19.06.2028
Осциллографы цифровые, VERDO SB1600
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
89598-23
28.07.2028
Осциллографы цифровые, VERDO SB1400
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
90374-23
01.11.2028
Источники питания постоянного тока программируемые, VERDO PP
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
2 года
90665-23
07.12.2028
Осциллографы цифровые запоминающие планшетные, VERDO ST1200
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
90667-23
07.12.2028
Осциллографы-мультиметры цифровые запоминающие, VERDO SН1400
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
90668-23
07.12.2028
Осциллографы цифровые запоминающие, VERDO SB1800
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
90819-23
21.12.2028
Источники питания постоянного тока программируемые, VERDO PP1500
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
2 года
93231-24
18.09.2029
Генераторы сигналов произвольной формы, VERDO GW1000
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
93985-24
02.12.2029
Источники питания постоянного тока, АКИП-1169
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
2 года
94707-25
21.02.2030
Анализаторы спектра, АКИП-4211/3
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
94960-25
20.03.2030
Осциллографы-мультиметры, АКИП-4147
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
95003-25
27.03.2030
Осциллографы-мультиметры цифровые, ADS-2000
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
2 года
95254-25
21.04.2030
Осциллографы цифровые, АКИП-4148
Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее". Результаты обработки данных представлены таблицей и тремя графиками.

Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.

Стоимость 200 руб. или по подписке

Кто поверяет Осциллографы цифровые запоминающие планшетные (VERDO ST1200)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)
РСТ
  • VERDO ST1243
  • 3 0 3 0 3 0 3
    ФБУ "АСТРАХАНСКИЙ ЦСМ"
    (RA.RU.311475)
    РСТ
  • мод. VERDO ST1244
  • 1 1 0 1 0 1 0 1
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • VERDO ST1222
  • 1 1 0 0 1 1 0
    ООО "МИРУАР"
    (RA.RU.320061)
  • VERDO ST1222
  • VERDO ST1224
  • VERDO ST1226
  • VERDO ST1221
  • ST1221
  • VERDO ST1223
  • VERDO ST1242
  • VERDO ST1241
  • VERDO ST1225
  • VERDO ST1244
  • 33 26 33 0 0 33 33 0
    ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
    (RA.RU.311228)
    РСТ
  • VERDO ST1200
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Осциллографы цифровые запоминающие планшетные (VERDO ST1200)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 2.

    Таблица 2 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование

    VERDO ST1200 Firmware

    Номер версии (идентификационный номер)

    не ниже V2.4.0


    Знак утверждения типа

    Знак утверждения типа

    наносится на заднюю панель корпуса в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методиках (методах) измерений приведены в главе 4 «Измерения» руководства пользователя.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    ГОСТ Р 8.761-2011 «Государственная поверочная схема для средств измерений импульсного электрического напряжения».

    Правообладатель

    Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай

    Адрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China

    Сайт: www.owon.com

    Телефон: +86 592 257 5666 ext. 208

    Факс: +86 592 257 5669

    Изготовитель


    Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
    Адрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China
    Сайт: www.owon.com
    Телефон: +86 592 257 5666 ext. 208
    Факс: +86 592 257 5669

    Испытательный центр


    Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
    Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312
    Телефон/факс: +7(495) 926-71-85
    E-mail: post@actimaster.ru

    Правообладатель

    Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
    Адрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China
    Сайт: www.owon.com
    Телефон: +86 592 257 5666 ext. 208
    Факс: +86 592 257 5669

    Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании (АЦП) напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от встроенного опорного генератора.

    Осциллографы имеют 10 модификаций VERDO ST1221, VERDO ST1222, VERDO ST1223, VERDO ST1224, VERDO ST1225, VERDO ST1226, VERDO ST1241, VERDO ST1242, VERDO ST1243, VERDO ST1244, отличающиеся верхней частотой полосы пропускания, количеством каналов и разрядностью АЦП (переключаемой).

    Управление режимами работы и параметрами измерений осциллографов производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet. Двухканальные модификации ST1221-ST1226 имеют в своем составе мультиметр. Для всех модификаций осциллографов предусмотрена возможность встраивания опций декодирования и синхронизации последовательных шин I2C, SPI, CAN, UART, а также WI-FI-подключения для дистанционной работы прибора. Параметры встроенного мультиметра, дополнительных опций декодирования протоколов не нормируются и являются типовыми.

    Конструктивно осциллографы выполнены в виде форм-фактора планшета. Осциллографы работают от внешнего источника питания постоянного тока (или сетевого адаптера) и снабжены батарейным питанием.

    Обозначение модели осциллографа наносится на лицевую панель методом шелкографии (рисунок 1), а также в цифро-буквенном формате из шести знаков и уникального заводского номера в формате семи цифр наносятся на самоклеящейся этикетке, помещенной на задней панели (рисунок 2). Фрагмент задней панели с указанием обозначения осциллографа и его заводского (серийного) номера на самоклеящейся этикетке показан на рисунке 5.

    Места пломбирования от несанкционированного доступа и места нанесения знака утверждения типа и знака поверки на задней панели указаны на рисунке 2. Знак поверки наносится на панель осциллографа в виде самоклеющейся этикетки.

    На верхней панели осциллографа расположены разъёмы для подключения источников измеряемых сигналов (рисунки 3 и 4).

    Внешний вид. Осциллографы цифровые запоминающие планшетные (VERDO ST1200), http://oei-analitika.ru

    Место пломбирования (стикер-наклейка)

    Место нанесения знака поверки

    Место нанесения знака утверждения типа

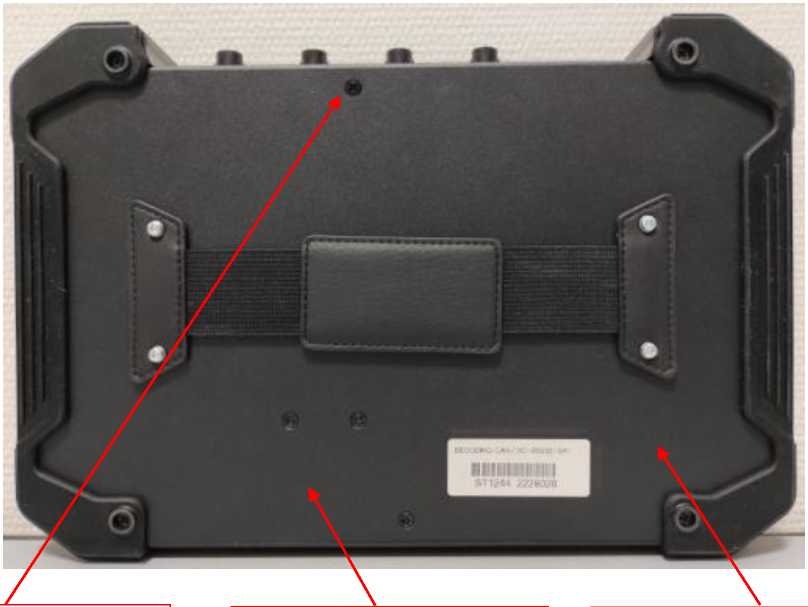

    Рисунок 2 - Общий вид осциллографов, задняя панель

    Внешний вид. Осциллографы цифровые запоминающие планшетные (VERDO ST1200), http://oei-analitika.ru

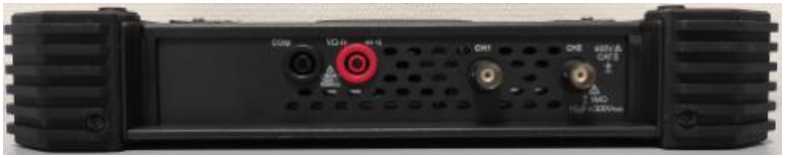

    Рисунок 3 - Общий вид осциллографов, верхняя панель двухканальной модификации

    Внешний вид. Осциллографы цифровые запоминающие планшетные (VERDO ST1200), http://oei-analitika.ru

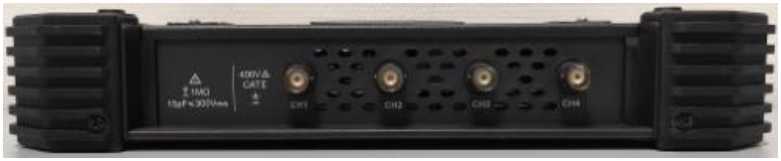

    Рисунок 4 - Общий вид осциллографов, верхняя панель четырехканальной модификации

    Внешний вид. Осциллографы цифровые запоминающие планшетные (VERDO ST1200), http://oei-analitika.ru

    Заводской номер

    Модификация

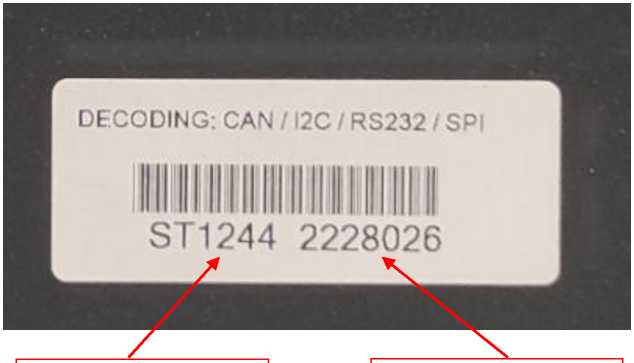

    Рисунок 5 - Фрагмент задней панели осциллографа с этикеткой


    представлена в таблице 5.

    Таблица 5 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Осциллограф цифровой запоминающий планшетный

    (модификация)

    1

    Сетевой адаптер

    1

    Пробник-делитель

    -

    2

    Кабель сетевой

    -

    1

    Кабель USB - micro USB

    -

    1

    Подставка

    -

    1

    Переходник BNC - SAM

    -

    1

    Токовый модуль *

    -

    1

    Комплект щупов для мультиметра *

    -

    1

    Опции и принадлежности

    по заказу

    по заказу

    Руководство пользователя

    -

    1

    Примечание:

    *только для двухканальных моделей


    Метрологические и основные технические характеристики осциллографов представлены в таблицах 3 и 4.

    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Количество каналов:

    ST1221, ST1222, ST1223, ST1224, ST1225, ST1226

    2

    ST1241, ST1242, ST1243, ST1244

    4

    Вертикальное разрешение (разрядность АЦП), бит

    ST1221, ST1222, ST1223, ST1241, ST1243

    8

    ST1224, ST1225, ST1226, ST1242, ST1244

    8, 12, 14

    Верхняя частота полосы пропускания 1), МГц:

    ST1221, ST1241

    70

    ST1222, ST1243

    100

    ST1223

    120

    ST1224, ST1242 (для разрядности 8, 12, 14 соответственно)

    70, 70, 20

    ST1225, ST1244 (для разрядности 8, 12, 14 соответственно)

    100, 100, 20

    ST1226 (для разрядности 8, 12, 14 соответственно)

    120, 120, 20

    Входное сопротивление Rвx, Ом

    (1,00 ±0,02) ЧО6

    Коэффициент развертки в последовательности 1-2-5, с/дел

    от 2Ч0-9 до 1 • 103

    Количество делений вертикальной шкалы

    10 (±5 от центра)

    Коэффициент отклонения Ko, в последовательности 1-2-5, В/дел

    от 10-3 до 10

    Пределы допускаемой относительной погрешности коэффициента отклонения 2), %

    Ко = 1 мВ/дел

    ±4,0

    Ко > 2 мВ/дел

    ±3,0

    Пределы допускаемой относительной погрешности измерения

    ±10-5

    временных интервалов

    Примечания:

    1) по уровню напряжения 0,707 (-3 дБ),

    для K0<5 мВ/дел типовое значение верхней частоты полосы пропускания - 20 МГц

    2) после выполнения процедуры автоподстройки (Self-calibration)

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    1

    2

    Напряжение сети питания частотой 50 Гц, В

    от 100 до 240

    Электропитание от аккумулятора, напряжение постоянного тока, В, не менее

    7,4

    Встроенный мультиметр двухканальных модификаций: напряжение постоянного тока, В напряжение переменного тока с частотой от 40 до 400 Гц, В сила постоянного тока, А

    сила переменного тока с частотой от 40 до 400 Гц, А электрическое сопротивление, Ом электрическая емкость, Ф

    от 1-10-3 до 1000 от 1 • 10-3 до 750 от 1 • 10-2 до 10 от 240-1 до 10 от 1 до 1-10от 1 • 10-9 до 240-2

    Продолжение таблицы 4

    1

    2

    Потребляемая мощность, Вт, не более

    15

    Габаритные размеры, мм, не более ширинах глубинах высота

    270x191x48

    Масса, кг, не более

    1,700

    Условия применения температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа

    от +15 до +25

    от 30 до 80

    от 84 до 106
