Номер по Госреестру СИ: 89394-23
89394-23 Осциллографы цифровые
(VERDO SB1600)
Назначение средства измерений:
Осциллографы цифровые VERDO SB1600 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.

Внешний вид.
Осциллографы цифровые
Рисунок № 1

Внешний вид.
Осциллографы цифровые
Рисунок № 2

Внешний вид.
Осциллографы цифровые
Рисунок № 3

Внешний вид.
Осциллографы цифровые
Рисунок № 4

Внешний вид.
Осциллографы цифровые
Рисунок № 5

Внешний вид.
Осциллографы цифровые
Рисунок № 6

Внешний вид.
Осциллографы цифровые
Рисунок № 7
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
VERDO SB1600 Firmware |
Номер версии (идентификационный номер) для модификаций SB1621-SB1627 |
не ниже 6.0.0. |
Номер версии (идентификационный номер) для модификаций SB1641-SB1647 |
не ниже 1.9.0. |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде самоклеющейся этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Лист № 7 Всего листов 7 приведены в главе 4 «Измерения» руководства пользователя осциллографов серии VERDO SB1620/ SB1640.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
ГОСТ Р 8.761-2011 «Государственная поверочная схема для средств измерений импульсного электрического напряжения».
Правообладатель
Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China
Сайт: www.owon.com
Телефон: +86 592 257 5666 ext. 208
Факс: +86 592 257 5669
Изготовитель
Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China
Сайт: www.owon.com
Телефон: +86 592 257 5666 ext. 208
Факс: +86 592 257 5669
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Телефон/факс: +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China
Сайт: www.owon.com
Телефон: +86 592 257 5666 ext. 208
Факс: +86 592 257 5669
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании (АЦП) напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от встроенного опорного генератора.
Осциллографы имеют 14 модификаций, указанных в таблице 1.
Таблица 1 - Модификации осциллографов VERDO SB1600
Модификация |
Количество каналов |
Верхняя частота полосы пропускания*, МГц |
Разрядность АЦП, бит |
Опция мультиметра |
Опция генератора сигналов произвольной формы |
1 |
2 |
3 |
4 |
5 |
6 |
SB1621 |
2 |
60 60 |
8 12 |
есть |
1 или 2 канала |
SB1622 |
2 |
100 |
8 |
есть |
1 или 2 канала |
SB1623 |
2 |
100 100 |
8 12 |
есть |
1 или 2 канала |
SB1624 |
2 |
200 |
8 |
есть |
1 или 2 канала |
SB1625 |
2 |
200 |
8 |
есть |
2 канала |
200 |
8 | ||||
SB1626 |
2 |
150 |
12 |
есть |
2 канала |
20 |
14 | ||||
SB1627 |
2 |
300 |
8 |
есть |
2 канала |
SB1641 |
4 |
60 |
8 |
есть |
2 канала |
60 |
8 | ||||
SB1642 |
4 |
60 |
12 |
есть |
1 канал |
20 |
14 | ||||
SB1643 |
4 |
100 |
8 |
есть |
2 канала |
таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
100 |
8 | ||||
SB1644 |
4 |
100 |
12 |
есть |
1 канал |
20 |
14 | ||||
SB1645 |
4 |
100 |
8 |
есть |
1 канал |
SB1646 |
4 |
200 |
8 |
есть |
1 канал |
200 |
8 | ||||
SB1647 |
4 |
200 |
12 |
есть |
1 канал |
20 |
14 | ||||
* - по уровню напряжения 0,707 (-3 дБ). Для Ко < 5 мВ/дел типовое значение верхней частоты | |||||
полосы пропускания - 20 МГц |
Управление режимами работы и параметрами измерений осциллографов производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet, Wi-Fi.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Осциллографы снабжены поворотной ручкой для переноски.
Обозначение модели осциллографа в цифробуквенном формате из шести знаков и уникальный заводской номер в формате семи цифр наносятся на самоклеющейся этикетке, помещенной на задней панели.
Общий вид передней и задней панелей осциллографов представлен на рисунках 1 и 2, фрагмент задней панели с указанием обозначения осциллографа и его заводского (серийного) номера на самоклеющейся этикетке показан на рисунке 3.
Места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования приведены на рисунке 2.

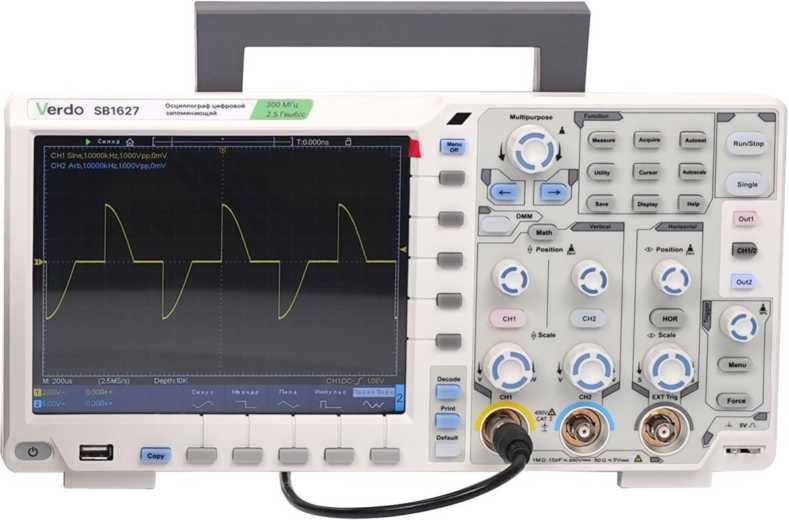

А) модификации SB1621-SB1627 (двухканальная версия)

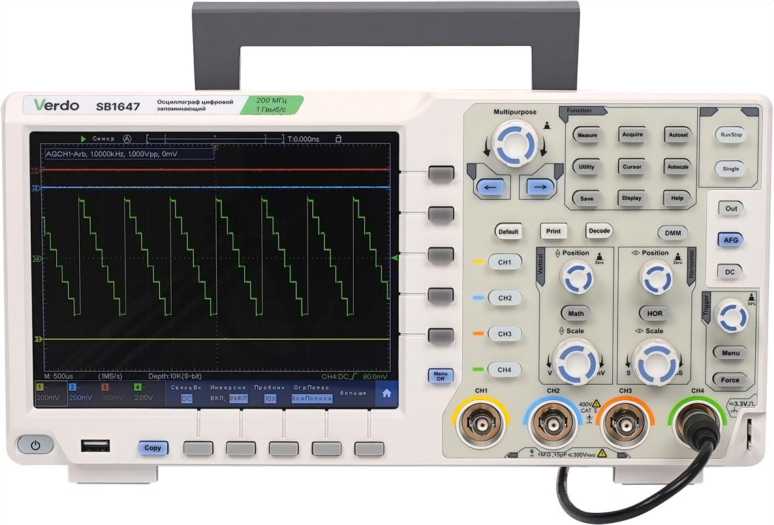

Б) модификации SB1421-SB1647 четырехканальная версия
Рисунок 1 - Общий вид осциллографов, передняя панель


место пломбирования (стикер-наклейка) |
место нанесения знака утверждения типа |
место нанесения знака поверки |

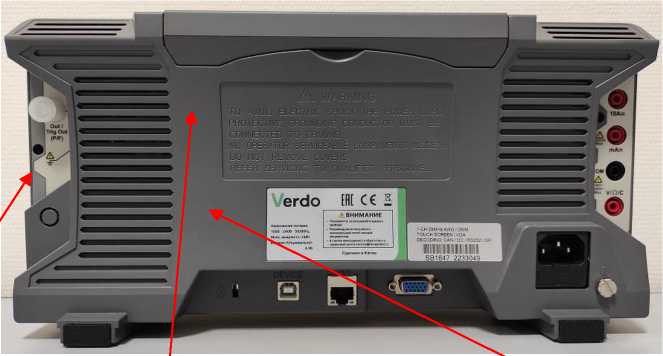

Рисунок 2 - Общий вид осциллографов, задняя панель

заводской номер

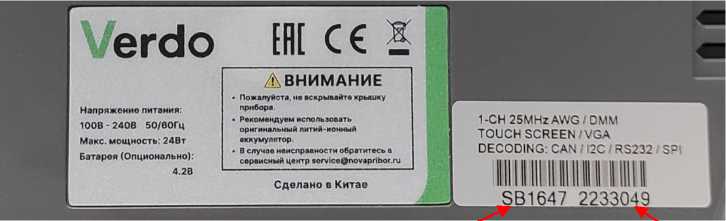

Рисунок 3 - Фрагмент задней панели осциллографа с этикеткой

модификация

представлена в таблице 5.
Таблица 5 -
Наименование |
Обозначение |
Количество, шт./экз. |
Осциллограф цифровой |
(модификация) |
1 |
Пробник-делитель |
- |
2 |
Кабель сетевой |
- |
1 |
Кабель USB |
- |
1 |
Опции и принадлежности |
по заказу |
по заказу |
Руководство пользователя |
- |
1 |
Метрологические и основные технические характеристики осциллографов представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Количество каналов: | |
модификации SB1621SB1627 |
2 |
модификации SB1641 SB1647 |
4 |
Верхняя частота полосы пропускания1), МГц: | |
SB1621 |
60 |
SB1622, SB1623 |
100 |
SB1624, SB1625 |
200 |
SB1626 (для разрядности 8, 12, 14 соответственно) |
200, 150, 20 |
SB1627 |
300 |
SB1641 |
60 |
SB1642 (для разрядности 8, 12, 14 соответственно) |
60, 60, 20 |
SB1643 |
100 |
SB1644 (для разрядности 8, 12, 14 соответственно) |
100,100, 20 |
SB1645 |
100 |
SB1646 |
200 |
SB1647(для разрядности 8, 12, 14 соответственно) |
200, 200, 20 |
Входное сопротивление Rex, Ом: | |
SB1621, SB1622, SB1623, SB1624, SB1641, SB1642 |
(1,00 ±0,02) •Ю6 |
SB1643, SB1644, SB1645, SB1646, SB1647 | |
SB1625, SB1626, SB1627 |
(1,00 ±0,02) •Ю6 или (50,0 ±1,0) |
Коэффициент развертки в последовательности 1-2-5, с/дел | |
SB1621, SB1622, SB1623, SB1641, SB1642, SB1643 |
от 2Ч0-9 до V103 |
SB1624, SB1625, SB1626, SB1627, SB1644, SB1645, |
от V10-9 до V103 |
SB1646, SB1647 | |
Количество делений вертикальной шкалы |
10 (±5 от центра) |
Коэффициент отклонения Ко, в последовательности 1-2-5, В/дел | |
Rвx = 1 МОм |
от 0,001 до 10,00 |
Rвx = 50 Ом |
от 0,001 до 1,000 |
Пределы допускаемой относительной погрешности коэффициента отклонения 2), % все модификации, кроме SB1641, SB1642, SB1643, SB1644 | |
Ко = 1 мВ/дел |
±3,0 |
Ко > 2 мВ/дел |
±2,0 |
SB1641, SB1642, SB1643, SB1644 | |
Ко = 1 мВ/дел |
±4,0 |
Ко > 2 мВ/дел |
±3,0 |
1 |
2 |
Пределы допускаемой относительной погрешности измерения временных интервалов |
±2,540-6 |
Примечания:
Для Ко < 5 мВ/дел типовое значение верхней частоты полосы пропускания - 20 МГц
|
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение сети питания частотой 50 Гц, В |
от 100 до 240 |
Электропитание от аккумулятора (опция), напряжение постоянного тока, В, не менее |
3,7 |
Встроенный мультиметр (опция): напряжение постоянного тока напряжение переменного тока с частотой от 40 до 400 Гц сила постоянного тока сила переменного тока с частотой от 40 до 400 Гц электрическое сопротивление электрическая емкость |
от 1 мВ до 1000 В от 1 до 750 В от 1 мА до 10 А от 10 мА до 10 А от 10 Ом до 40 МОм от 10 нФ до 100 мкФ |
Встроенный генератор (опция) частота амплитуда выходного сигнала1) |
от 10 мкГц до 25 МГц от 2 мВп-п до 6 Вп-п |
Потребляемая мощность, Вт, не более |
24 |
Габаритные размеры, мм | |
ширинах глубинах высота |
340x177x90 |
Масса, кг, не более |
2,6 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
Примечание: 1) Напряжение от пика до пика или размах напряжений |
