Номер по Госреестру СИ: 90410-23
90410-23 Глубиномеры микрометрические
(Точинтех)
Назначение средства измерений:
Глубиномеры микрометрические Точинтех (далее по тексту - глубиномеры) предназначены для измерений глубины пазов и высоты уступов до 300 мм.
Внешний вид.
Глубиномеры микрометрические
Рисунок № 1
Внешний вид.
Глубиномеры микрометрические
Рисунок № 2
Внешний вид.
Глубиномеры микрометрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта глубиномеров микрометрических Точинтех.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;
Стандарт предприятия GUILIN MEASURING AND CUTTING TOOL CO., LTD «Глубиномеры микрометрические Точинтех».
ПравообладательGUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Принцип действия глубиномеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника до соприкосновения с измеряемой поверхностью.
Глубиномер состоит из основания с измерительной поверхностью прямоугольной формы, в которое запрессована микрометрическая головка. В отверстие микрометрического винта устанавливаются сменные измерительные стержни с плоской измерительной поверхностью, которые обеспечивают требуемый диапазон измерений.
В диапазоне от 0 до 25 мм измерение осуществляется прямым методом по отсчетному устройству, в диапазоне от 25 до 300 мм - с применением сменных измерительных стержней (входят в комплект глубиномера), при этом установка глубиномера на нулевой отсчет производится по концевым мерам длины.
Число модификаций - 12 (ГМ 25, ГМ 50, ГМ 75, ГМ 100, ГМ 125, ГМ 150, ГМ 175, ГМ 200, ГМ 225, ГМ 250, ГМ 275, ГМ 300), отличающихся друг от друга диапазоном измерений, количеством и длиной сменных измерительных стержней.
Общий вид глубиномеров, в зависимости от диапазона измерений, представлен на рисунке 1.
К данному типу средств измерений относятся глубиномеры торговой марки «Точинтех»
Логотип наносится на паспорт
глубиномеров типографским методом, на
основание глубиномера методом лазерной маркировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан микрометрической головки глубиномера методом лазерной маркировки в местах, указанных на рисунках 1-2.
Сведения о диапазоне измерений и цене деления наносятся на основание глубиномера методом лазерной маркировки.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид глубиномеров указан на рисунках 1-2.
Пломбирование глубиномеров от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера

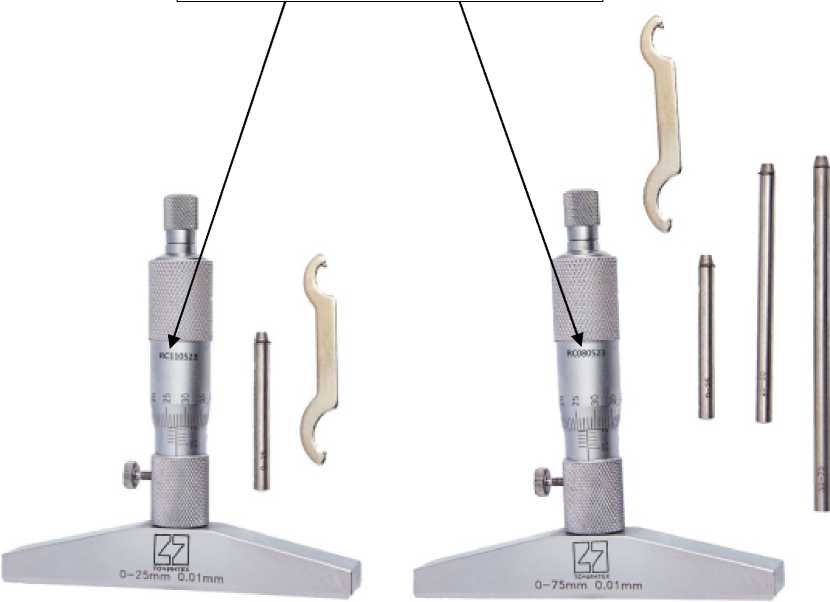

Рисунок 1 - Общий вид глубиномеров модификации ГМ 25 и ГМ 75

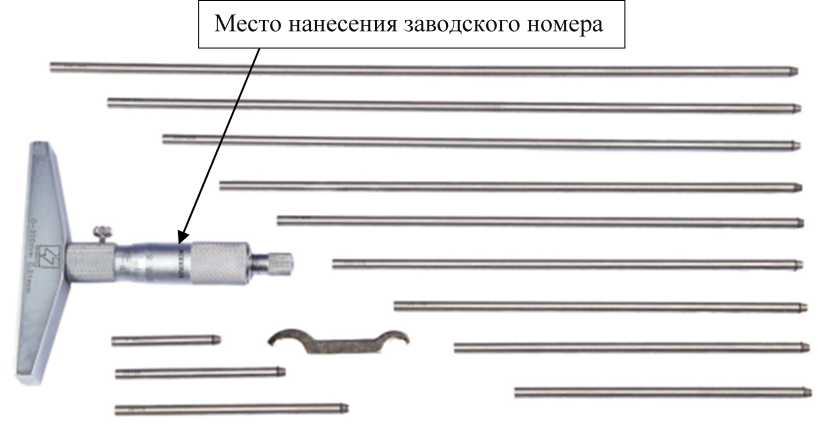

Рисунок 2 - Общий вид глубиномеров модификации ГМ 300
Таблица 1 - Метрологические характеристики
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более |
Отклонение плоскостности измерительной поверхности основания глубиномеров, мкм, не более |
ГМ 25 |
От 0 до 25 |
0,01 |
От 3 до 6 |
2 |
2 |
ГМ 50 |
От 0 до 50 | ||||
ГМ 75 |
От 0 до 75 | ||||
ГМ 100 |
От 0 до 100 | ||||
ГМ 125 |
От 0 до 125 | ||||
ГМ 150 |
От 0 до 150 | ||||
ГМ 175 |
От 0 до 175 | ||||
ГМ 200 |
От 0 до 200 | ||||
ГМ 225 |
От 0 до 225 | ||||
ГМ 250 |
От 0 до 250 | ||||
ГМ 275 |
От 0 до 275 | ||||
ГМ 300 |
От 0 до 300 |
Таблица 2 - Пределы допускаемой абсолютной погрешности
Измеряемая глубина, мм |
Пределы допускаемой абсолютной погрешности, мкм |
от 0 до 25 включ. |
±5 |
св. 25 до 50 включ. |
±8 |
св. 50 до 100 включ. |
±10 |
св. 100 до 300 |
±12 |
Таблица 3 - Технические характеристики глубиномеров
Наименование характеристики |
Значение |
Габаритные размеры измерительной поверхности основания (Длина х Ширина), мм, не более |
100х16 |
Габаритные размеры глубиномера (Длина х Ширина х Высота), мм, не более |
100х16х145 |
Масса, кг, не более |
0,5 |
Таблица 4 - Условия эксплуатации
Наименование характеристики |
Значение |
Условия эксплуатации:
|
От +15 до +25 80 |
