Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры состоят из скобы, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - подвижная неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство.

Микрометры изготавливаются:

-типа МК - гладкие для измерений наружных размеров изделий, с отсчетом по шкалам стебля и барабана;

• - типа МК Ц - гладкие для измерений наружных размеров изделий, с электронным цифровым отсчетным устройством;

• - типа МТ - трубные для измерений толщины стенок труб, с отсчетом по шкалам стебля и барабана.

Для установки в начальное положение микрометры типов МК и МК Ц с нижним пределом диапазона измерений 25 мм и более, имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм - сферические.

Наружные поверхности микрометра, за исключением пятки, микрометрического винта, измерительной губки имеют антикоррозионное покрытие.

Микрометры изготавливаются классов точности 1 и 2, отличающиеся пределами допускаемой абсолютной погрешности.

Микрометры отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), общим видом.

Пример условного обозначения микрометров

• - для микрометра типа МК с диапазоном измерений от 25 до 50 мм, класса точности 1:

МК50-1

• - для микрометра типа МК Ц с электронным цифровым отсчетным устройством с диапазоном измерений от 50 до 75 мм, класса точности 2:

МК Ц75-2

Логотип          наносится на паспорт микрометра типографским методом, на

теплоизоляционную накладку, расположенную на скобе, или барабан микрометрической головки микрометра краской или лазерной маркировкой.

Общий вид микрометров указан на рисунках 1 - 5.

Заводской номер в виде цифрового или буквенно-цифрового обозначения наносится на барабан микрометрической головки лазерной маркировкой.

Сведения о диапазоне измерений и значение отсчета показаний по шкалам стебля и барабана (значение отсчета показаний по электронному цифровому устройству) наносятся на скобу или теплоизоляционною накладку в виде таблички или с помощью краски или методом пластической деформации.

Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено.

Пломбирование микрометров от несанкционированного доступа не предусмотрено.

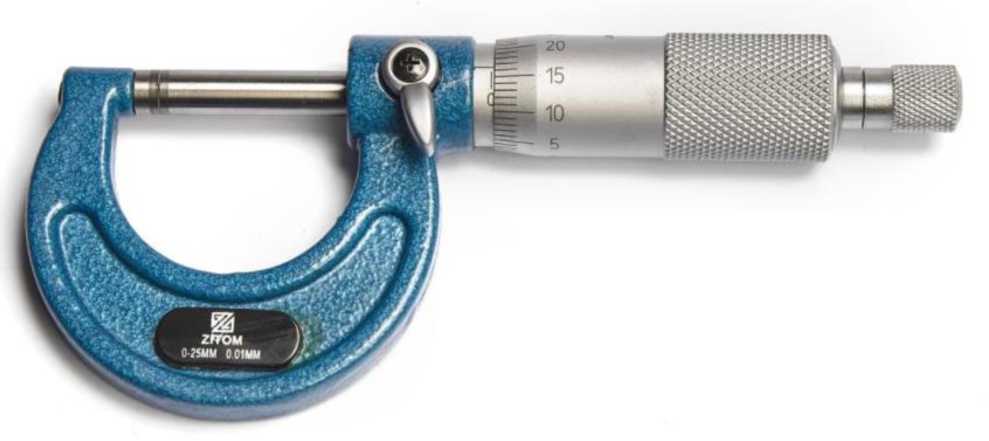

Рисунок 2 - Общий вид микрометров типа МК

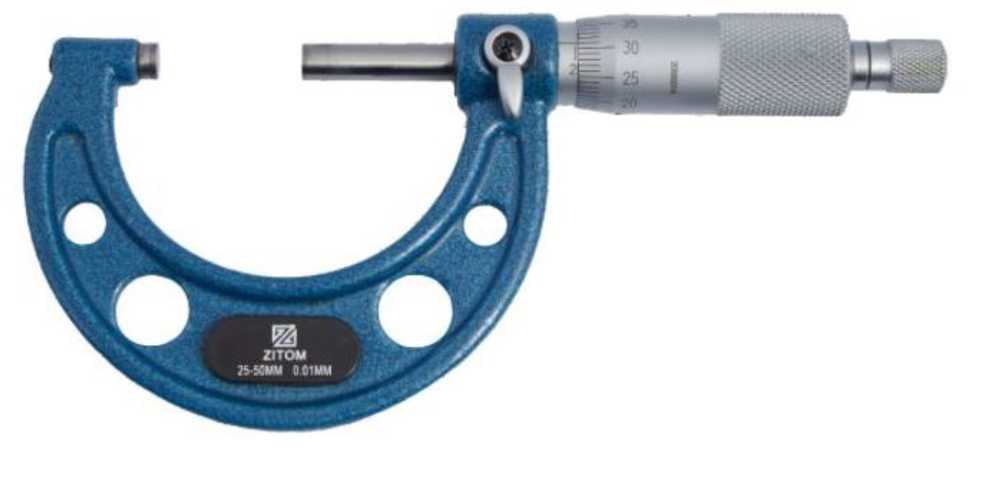

Рисунок 1 - Общий вид микрометров типа МК

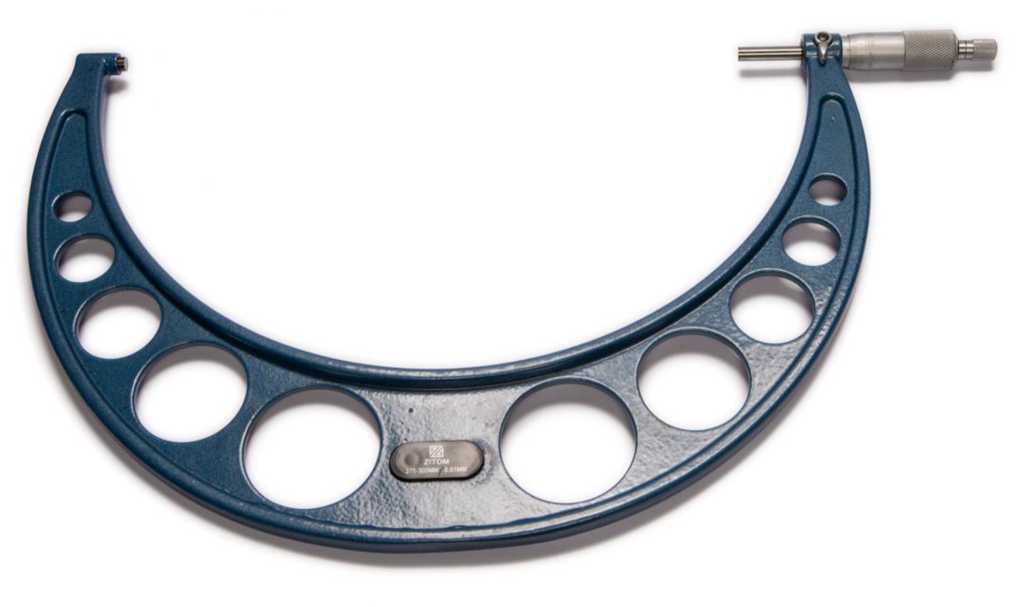

Рисунок 3 - Общий вид микрометров типа МК

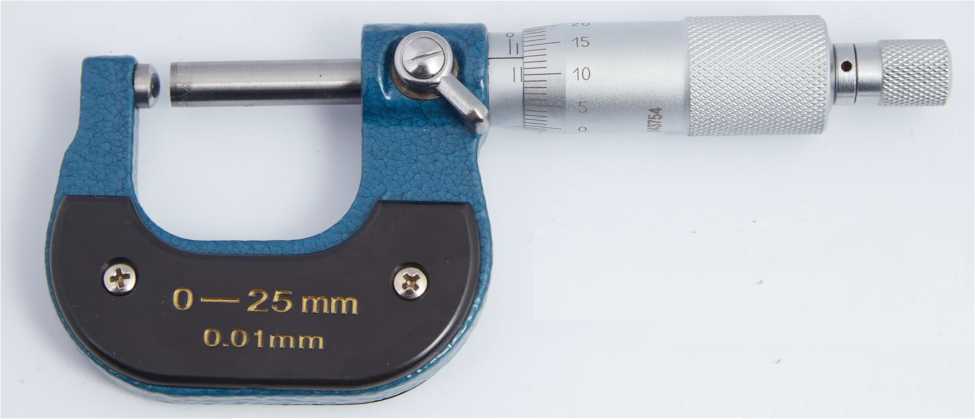

Рисунок 4 - Общий вид микрометров типа МТ

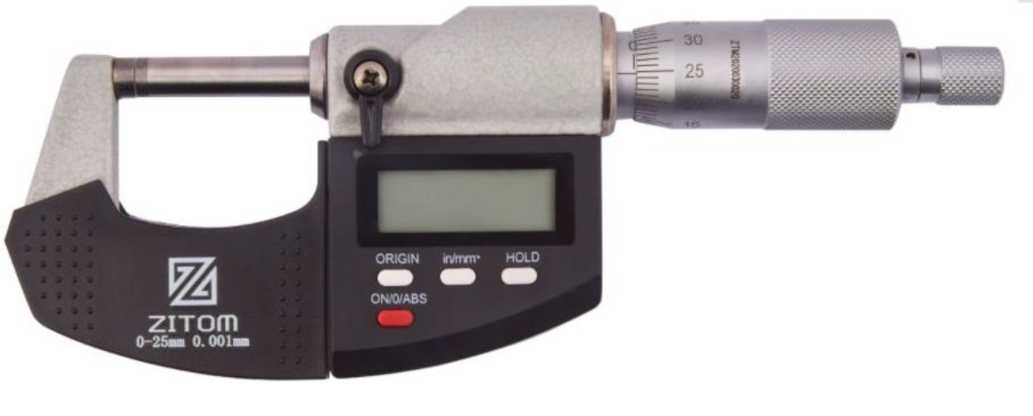

Рисунок 5 - Общий вид микрометров типа МК Ц

Программное обеспечение отсутствует.

Таблица 11 -

Таблица 2 - Диапазоны измерений и классы точности микрометров

Таблица 3 - Измерительное усилие и его колебание

Таблица 4 - Пределы допускаемой абсолютной погрешности измерений микрометров в любой точке диапазона измерений при нормируемом измерительном усилии, указанном в таблице 3, и температуре, не превышающей значений, указанных в таблице 10

Таблица 5 - Допуск плоскостности плоских измерительных поверхностей

Таблица 6 - Допуск параллельности плоских измерительных поверхностей микрометров типов

МК, МК Ц

Таблица 7 - Метрологические характеристики установочных мер

Таблица 8 - Габаритные размеры и масса микрометров

Таблица 9 - Расстояния от стебля до кромки барабана, а также от торца барабана до начального штриха

Таблица 10 - Условия эксплуатации и средний срок службы
