Номер по Госреестру СИ: 87116-22
87116-22 Штангенциркули
(Обозначение отсутствует)
Назначение средства измерений:
Штангенциркули предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин и выполнения разметочных работ.
Внешний вид.
Штангенциркули
Рисунок № 1
Внешний вид.
Штангенциркули
Рисунок № 2
Внешний вид.
Штангенциркули
Рисунок № 3
Внешний вид.
Штангенциркули
Рисунок № 4
Внешний вид.
Штангенциркули
Рисунок № 5
Внешний вид.
Штангенциркули
Рисунок № 6
Внешний вид.
Штангенциркули
Рисунок № 7
Внешний вид.
Штангенциркули
Рисунок № 8
Внешний вид.
Штангенциркули
Рисунок № 9
Внешний вид.
Штангенциркули
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенциркулей.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от Т10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;
GB/T 21389—2021 «Штангенциркули с отсчетом по нониусу, с отсчетом по круговой шкале, с цифровым отсчетным устройством. Стандарт предприятия».
ПравообладательGUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия штангенциркулей ШЦ (с отсчетом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей ШЦК (с отсчетом по круговой шкале отсчетного устройства) основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей типов ШЦЦ (с цифровым отсчетным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Имеется возможность установки нуля в любой точке диапазона измерений.
Измерительные поверхности штангенциркулей для измерений наружных размеров могут быть оснащены твердым сплавом.
Штангенциркули ШЦ и ТТТТЦТЦ изготавливаются: типа I - двусторонние с глубиномером, типа II - двусторонние, типа Ш - односторонние.
Штангенциркули ШТК изготавливаются типа I - двусторонние с глубиномером.
Штангенциркули типов II и III, могут быть оснащены устройством для тонкой установки рамки (микрометрическая подача).
Логотип
наносится на паспорт штангенциркулей типографским методом, на
нерабочую поверхность штангенциркуля с лицевой стороны краской или лазерной маркировкой.
Общий вид штангенциркулей указан на рисунках 1 - 8.
Варианты исполнений общего вида штанги штангенциркулей указаны на рисунке 9.
Корпус цифрового отсчетного устройства может быть пластиковый или металлический, количество и расположение кнопок управления цифровым отсчетным устройством может отличаться от указанных на рисунках 6-8 и не влияет на метрологические характеристики штангенциркулей.
Заводской номер наносится на штангенциркуль с лицевой или оборотной стороны краской или лазерной маркировкой и имеет буквенно-цифровое обозначение.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.

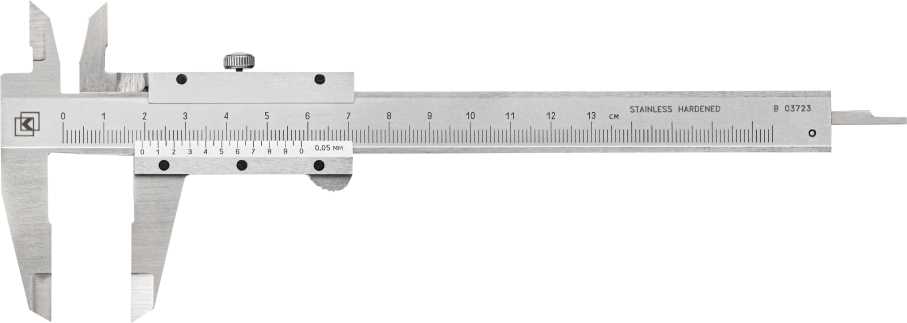

Рисунок 1 - Общий вид штангенциркулей ШЦ-I

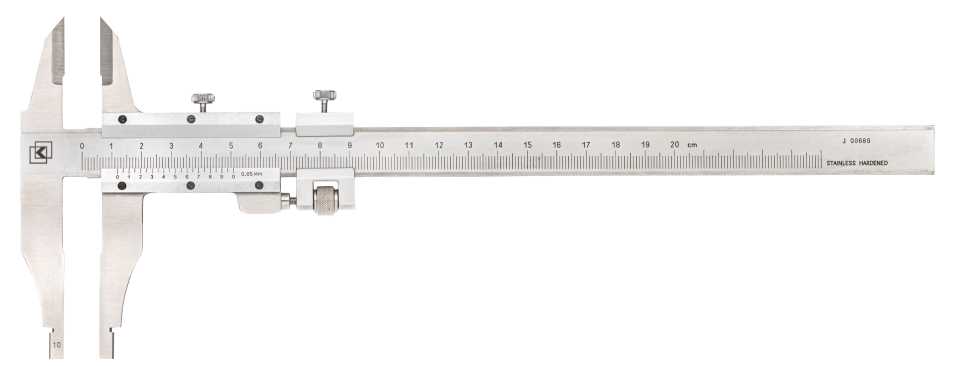

Рисунок 2 - Общий вид штангенциркулей ШЦ-II
Рисунок 3 - Общий вид штангенциркулей ШЦ-II с губками, оснащенными твердым сплавом
Рисунок 4 - Общий вид штангенциркулей ШЦ-III

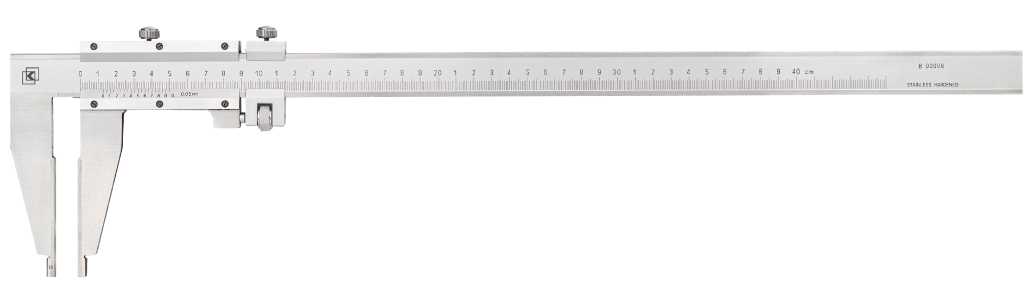

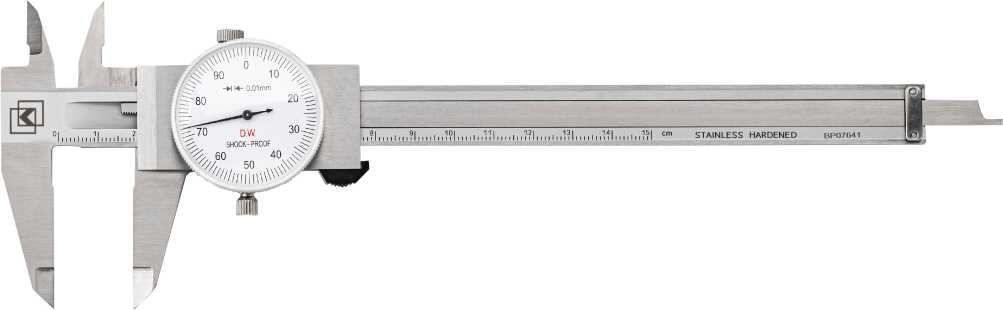

Рисунок 5 - Общий вид штангенциркулей ШЦК-I

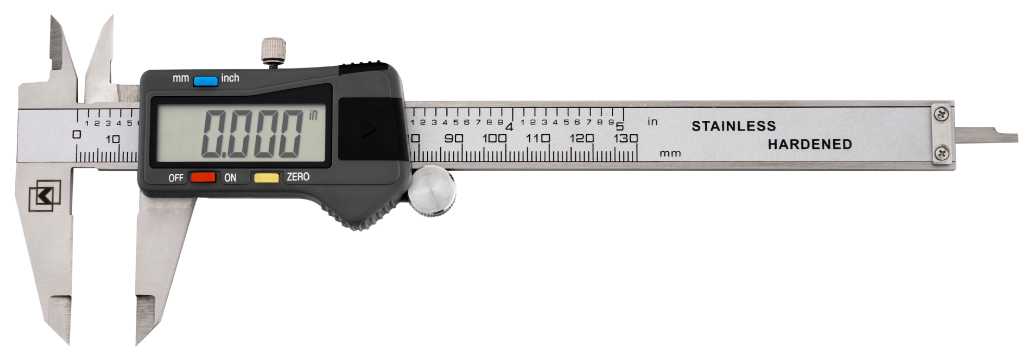

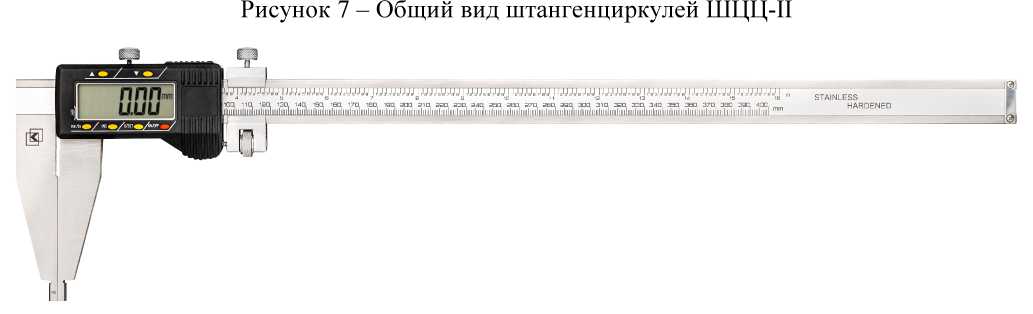

Рисунок 6 - Общий вид штангенциркулей ШЦЦ-I

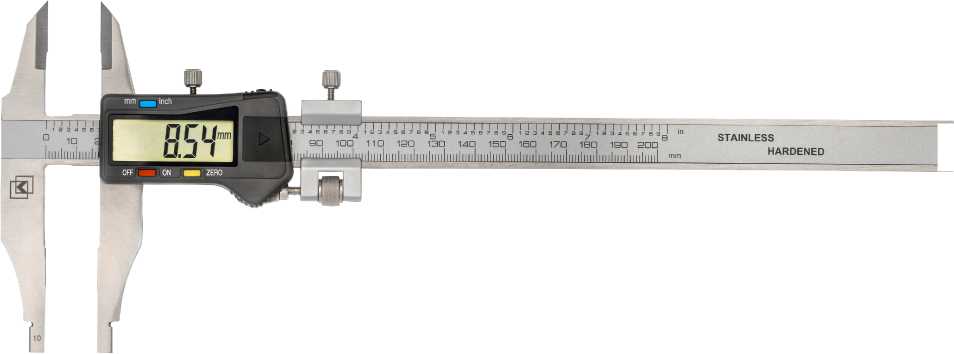

Рисунок 8 - Общий вид штангенциркулей ШЦЦ-III
STAINLESS
STAINLESS
HARDENED
jJTTTTTTTTTJ |
SPLASHPROOF |
Г5 6 13 f 14 I 15 • |
DAMPROOF |

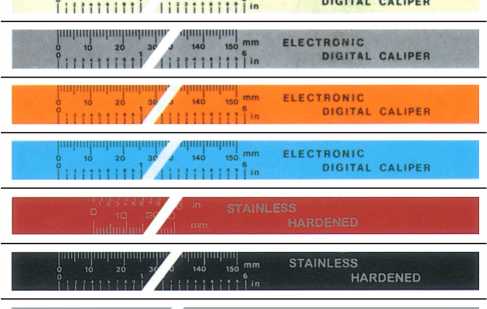

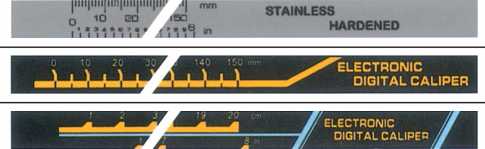

Рисунок 9 - Варианты исполнений общего вида штанги штангенциркулей
Лист № 6
Всего листов 12
Таблица 1 - Диапазон измерений, значение отсчета по нониусу, цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства, размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями
Обозначение штангенциркулей |
Диапазон измерений наружных размеров, мм |
Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
1 |
2 |
3 |
4 |
ШЦ-I |
от 0 до 100 |
0,02; 0,05; 0,1 |
— |
от 0 до 125 |
0,02; 0,05; 0,1 |
— | |
от 0 до 150 |
0,02; 0,05; 0,1 |
— | |
от 0 до 200 |
0,02; 0,05; 0,1 |
— | |
от 0 до 250 |
0,02; 0,05; 0,1 |
— | |
от 0 до 300 |
0,02; 0,05; 0,1 |
— | |
ШЦ-II |
от 0 до 160 |
0,02; 0,05; 0,1 |
10 |
от 0 до 200 |
0,02; 0,05; 0,1 |
10 | |
от 0 до 250 |
0,02; 0,05; 0,1 |
10 | |
от 0 до 300 |
0,02; 0,05; 0,1 |
10 | |
от 0 до 400 |
0,02; 0,05; 0,1 |
10 | |
от 0 до 500 |
0,02; 0,05; 0,1 |
10; 20 | |
от 0 до 600 |
0,02; 0,05; 0,1 |
20; 30 | |
от 0 до 630 |
0,02; 0,05; 0,1 |
20; 30 | |
от 0 до 800 |
0,02; 0,05; 0,1 |
20; 30 | |
от 0 до 1000 |
0,02; 0,05; 0,1 |
20; 30 | |
ШЦ-Ш |
от 0 до 400 |
0,05; 0,1 |
10 |
от 0 до 500 |
0,05; 0,1 |
10; 20 | |
от 0 до 600 |
0,05; 0,1 |
20; 30 | |
от 0 до 630 |
0,05; 0,1 |
20; 30 | |
от 0 до 800 |
0,05; 0,1 |
20; 30 | |
от 0 до 1000 |
0,05; 0,1 |
20; 30 | |
от 0 до 1250 |
0,05; 0,1 |
20; 30 | |
от 0 до 1500 |
0,05; 0,1 |
20; 30 | |
от 0 до 1600 |
0,05; 0,1 |
20; 30 | |
от 0 до 2000 |
0,05; 0,1 |
20; 30 | |
от 0 до 2500 |
0,05; 0,1 |
20; 30 | |
от 0 до 3000 |
0,05; 0,1 |
20; 30 | |
от 0 до 4000 |
0,05; 0,1 |
40 |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
ШЦК-I |
от 0 до 100 |
0,01; 0,02 |
— |
от 0 до 125 |
0,01; 0,02 |
— | |
от 0 до 150 |
0,01; 0,02 |
— | |
от 0 до 200 |
0,01; 0,02 |
— | |
от 0 до 250 |
0,01; 0,02 |
— | |
от 0 до 300 |
0,01; 0,02 |
— | |
ШЦЦ-I |
от 0 до 100 |
0,01 |
— |
от 0 до 125 |
0,01 |
— | |
от 0 до 150 |
0,01 |
— | |
от 0 до 200 |
0,01 |
— | |
от 0 до 250 |
0,01 |
— | |
от 0 до 300 |
0,01 |
— | |
ШЦЦ-II |
от 0 до 160 |
0,01 |
10 |
от 0 до 200 |
0,01 |
10 | |
от 0 до 250 |
0,01 |
10 | |
от 0 до 300 |
0,01 |
10 | |
от 0 до 400 |
0,01 |
10 | |
от 0 до 500 |
0,01 |
10; 20 | |
от 0 до 600 |
0,01 |
20; 30 | |
от 0 до 630 |
0,01 |
20; 30 | |
от 0 до 800 |
0,01 |
20; 30 | |
от 0 до 1000 |
0,01 |
20; 30 | |
ШЦЦ-Ш |
от 0 до 400 |
0,01 |
10 |
от 0 до 500 |
0,01 |
20; 30 | |
от 0 до 600 |
0,01 |
20; 30 | |
от 0 до 630 |
0,01 |
20; 30 | |
от 0 до 800 |
0,01 |
20; 30 | |
от 0 до 1000 |
0,01 |
20; 30 | |
от 0 до 1250 |
0,01 |
20; 30 | |
от 0 до 1500 |
0,01 |
20; 30 | |
от 0 до 1600 |
0,01 |
20; 30 | |
от 0 до 2000 |
0,01 |
20; 30 | |
от 0 до 2500 |
0,01 |
20; 30 | |
от 0 до 3000 |
0,01 |
20; 30 | |
от 0 до 4000 |
0,01 |
40 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений наружных размеров
Измеряемая длина*, мм |
Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мм, | |||||
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы, мм |
с шагом дискретности цифрового отсчетного устройства, мм | ||||
0,02 |
0,05 |
0,10 |
0,01 |
0,02 |
0,01 | |
от 0 до 70 включ. |
±0,02 |
±0,05 |
±0,10 |
±0,02 |
±0,03 |
±0,03 |
св. 70 до 150 включ. | ||||||
св. 150 до 200 включ. |
±0,03 | |||||
св. 200 до 300 включ. |
±0,04 |
±0,04 |
±0,04 |
±0,04 | ||
св. 300 до 500 включ. |
±0,06 |
±0,10 |
— |
— |
±0,05 | |
св. 500 до 1000 включ. |
±0,08 |
— |
— |
±0,06 | ||
св. 1000 до 1500 включ. |
— |
±0,15 |
±0,20 |
— |
— |
±0,10 |
св. 1500 до 2000 включ. |
— |
±0,20 |
±0,30 |
— |
— |
±0,14 |
св. 2000 до 2500 включ. |
— |
±0,25 |
±0,40 |
— |
— |
±0,18 |
св. 2500 до 3000 включ. |
— |
±0,30 |
±0,50 |
— |
— |
±0,24 |
св. 3000 до 3500 включ. |
— |
±0,35 |
— |
— |
±0,30 | |
св. 3500 до 4000 |
- |
±0,40 |
— |
— |
±0,34 |
Примечание: * - за измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок
Таблица 3 - Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм
Пределы допускаемой абсолютной погрешности при измерении глубины, мм | |||||
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |||
0,02 |
0,05 |
0,1 |
0,01 |
0,02 |
0,01 |
±0,02 |
±0,05 |
±0,10 |
±0,03 |
±0,03 |
Таблица 4 - Габаритные размеры
Диапазон измерений, мм |
l1), мм |
li2), мм, не менее |
123), мм, не менее |
1з4), мм, не менее | |
не менее |
не более | ||||
от 0 до 100 |
25 |
44 |
15 | ||
от 0 до 125 |
30 |
44 |
15 | ||
от 0 до 150 |
30 |
44 |
15 | ||
от 0 до 200 |
40 |
63 |
16 | ||
от 0 до 250 |
40 |
80 |
16 | ||
от 0 до 300 |
40 |
100 |
16 | ||
от 0 до 160 |
40 |
60 |
15 |
6 | |
от 0 до 200 |
50 |
80 |
20 |
8 | |
от 0 до 250 |
50 |
80 |
30 |
8 | |
от 0 до 300 |
50 |
80 |
30 |
9 | |
от 0 до 400 |
63 |
125 |
40 |
9 | |
от 0 до 500 |
80 |
160 |
50 |
12 | |
от 0 до 600 |
80 |
200 |
50 |
15 | |
от 0 до 630 |
80 |
200 |
50 |
15 | |
от 0 до 800 |
80 |
200 |
50 |
15 | |
от 0 до 1000 |
80 |
200 |
50 |
15 | |
от 0 до 1250 |
100 |
300 |
60 |
15 | |
от 0 до 1500 |
100 |
300 |
60 |
15 | |
от 0 до 1600 |
100 |
300 |
60 |
15 | |
от 0 до 2000 |
100 |
300 |
60 |
15 | |
от 0 до 2500 |
100 |
350 |
60 |
15 | |
от 0 до 3000 |
100 |
350 |
60 |
15 | |
от 0 до 4000 |
100 |
400 |
60 |
15 | |
Примечание:
измерения внутренних размеров |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Допуск плоскостности* и прямолинейности плоских измерительных поверхностей губок на 100 мм длины, мм, не более |
0,01 |
Допуск плоскостности* и прямолинейности измерительных поверхностей, мм, не более:
|
0,004 0,007 |
Допуск прямолинейности торца штанги штангенциркулей типа I, мм, не более |
0,01 |
Отклонение размера, сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров штангенциркулей типов II и Ш, мм |
±0,03 |
Отклонение от параллельности сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров штангенциркулей типов II и Ш, мм, не более |
0,02 |
Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей типа I, установленных на размер 10 мм, мм |
10^ х -о,оа |
Отклонение от параллельности кромочных измерительных поверхностей губок для внутренних измерений штангенциркулей типа I, установленных на размер 10 мм, мм, не более |
0,04 |
Допуск параллельности измерительных поверхностей губок для наружных измерений на 100 мм длины, мм, не более:
|
0,02 0,03 |
Условия эксплуатации:
|
От +15 до +25 80 |
Средний срок службы, лет, не менее |
3 |
Примечание: * -требования к плоскостности относится только к измерительным поверхностям шириной более 4 мм |
