Назначение средства измерений:
Индикаторы часового типа с ценой деления 0,01 мм Точинтех (далее по тексту -индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

Внешний вид.
Индикаторы часового типа с ценой деления 0,01 мм
Рисунок № 1

Внешний вид.
Индикаторы часового типа с ценой деления 0,01 мм
Рисунок № 2

Внешний вид.
Индикаторы часового типа с ценой деления 0,01 мм
Рисунок № 3

Внешний вид.
Индикаторы часового типа с ценой деления 0,01 мм
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия».
Правообладатель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Тел: (86-773) 3814349, факс: (86-773) 3814270
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, с. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Тел: (86-773) 3814349, факс: (86-773) 3814270
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня с наконечником во вращательное движение стрелки по циферблату со шкалой.
Индикатор состоит из измерительного стержня, перемещающегося параллельно шкале в направляющей гильзе, и устройства преобразования линейного перемещения измерительного стержня в круговое движение стрелки. В индикаторах циферблат выполнен поворотным для совмещения нулевого деления шкалы циферблата с текущим исходным положением стрелки. Корпус индикатора соответствует обыкновенному исполнению, предохраняющий механизм индикатора от загрязнений и механических повреждений.
Индикаторы изготавливаются с регулируемым полем допуска.
Индикаторы изготавливаются двух классов точности 0 и 1, отличающиеся между собой метрологическими характеристиками.
К данному типу средств измерений относятся индикаторы часового типа с ценой деления 0,01 мм торговой марки «Точинтех».
Логотип наносится на паспорт индикатора типографским методом, на циферблат краской.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса индикатора краской или лазерной маркировкой в местах, указанных на рисунке 5.
Сведения о диапазоне измерений и цене деления наносятся на циферблат с помощью краски.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено. Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид индикаторов указан на рисунках 1 - 4.

0-2 mm JEWELED

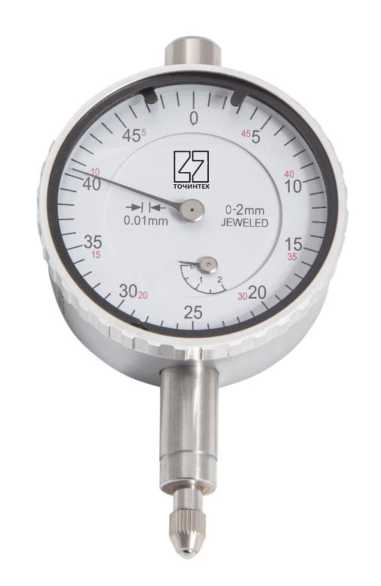

Рисунок 1 - Общий вид индикаторов с диапазоном измерений от 0 до 2 мм
*l н»
0.01mm

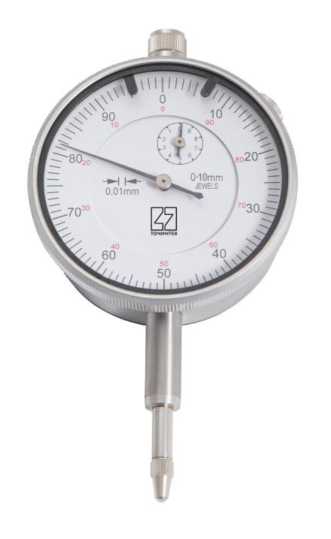

Рисунок 2 - Общий вид индикаторов с диапазоном измерений от 0 до 5 мм

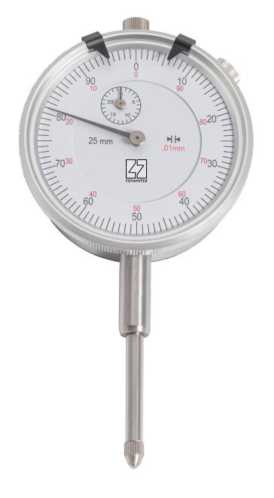

Рисунок 3 - Общий вид индикаторов с диапазоном измерений от 0 до 10 мм

Рисунок 4 - Общий вид индикаторов с диапазоном измерений от 0 до 25 мм

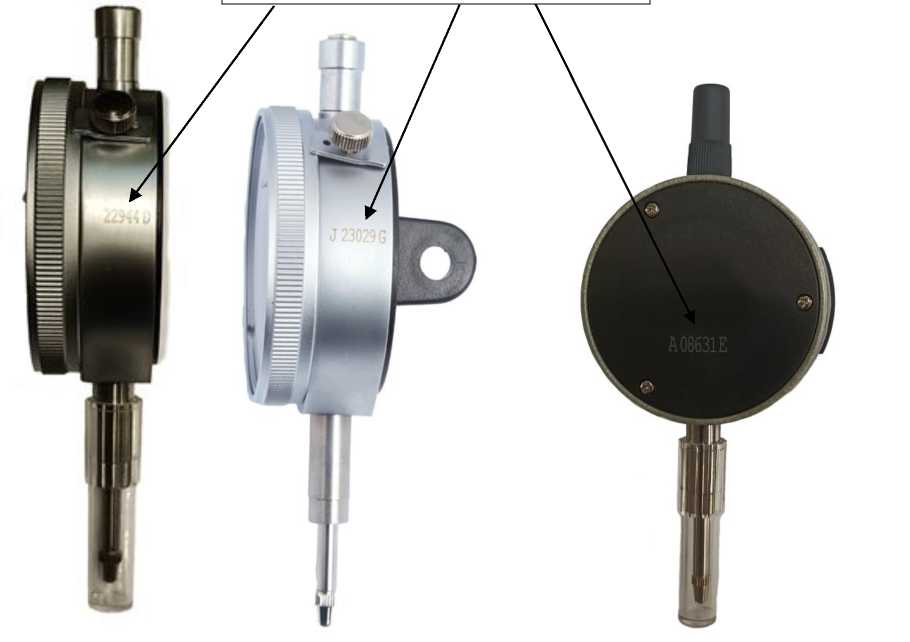

Место нанесения заводского номера

Рисунок 5 - Места нанесения заводского номера
Таблица 1 - Наибольшая разность погрешностей, размах и вариация показаний индикаторов
Класс точнос ти |
Наибольшая разность погрешностей измерений индикатора, мкм |
Размах показаний индикатора для диапазона измерений, мкм, не более |
Вариация показаний индикатора для диапазона измерений, мкм, не более | |||||||
на любом участке диапазона измерений, мм |
во всем диапазоне измерений, мм | |||||||||
Д0,1 |
Д1 |
Д2 |
Д5 |
Д10 |
Д25 |
до 10 мм |
св. 10 мм |
до 10 мм |
св. 10 мм | |
0 |
4 |
8 |
10 |
12 |
15 |
22 |
3 |
5 |
2 |
5 |
1 |
6 |
10 |
12 |
16 |
20 |
30 |
6 |
3 |
6 | |
Примечания:
|
Таблица 2 - Измерительное усилие индикаторов и его колебание
Диапазон измерений, мм От 0 до 2 |
Наибольшее измерительное усилие при прямом ходе, Н |
Колебание измерительного усилия, Н, не более, при | |
прямом или обратном ходе 0,4 |
изменении направления движения измерительного стержня | ||
От 0 до 5 |
1,5 |
0,6 |
0,5 |
От 0 до 10 | |||
От 0 до 25 |
3,0 |
1,8 |
1,0 |
Таблица 3 - Технические характеристики индикаторов
Наименование характеристики |
Значение |
Присоединительный диаметр гильзы |
8h7 |
Отклонение от цилиндричности присоединительного диаметра гильзы, мкм, не более |
8 |
Общий ход измерительного стержня превышает рабочий, мм, не менее чем на, для индикаторов с диапазонами измерений: от 0 до 2 мм от 0 до 5 мм, от 0 до 10 мм от 0 до 25 мм |
0,3 0,5 1,0 |
Изменение показаний индикатора при нажиме на измерительный стержень в направлении, перпендикулярном его оси с усилием от 2,0 до 2,5 Н, дел шкалы, не более, для индикаторов с диапазонами измерений: от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм от 0 до 25 мм |
0,5 1,5 |
Длина деления шкалы, мм, не менее |
1 |
Ширина штрихов, мм, для индикаторов с диапазонами измерений: от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм от 0 до 25 мм |
От 0,15 до 0,25 От 0,15 до 0,35 |
Ширина стрелки в части, которая находится над шкалой, мм |
От 0,15 до 0,20 |
Расстояние между концом стрелки и циферблатом, мм, не более |
0,7 |
Параметр шероховатости Ra по ГОСТ 2789-73 наружной поверхности присоединительной гильзы, мкм, не более |
0,63 |
Параметр шероховатости Ra по ГОСТ 2789-73 рабочей поверхности измерительного наконечника, мкм, не более |
0,10 |
Таблица 4 - Наибольший диаметр индикатора, габаритные размеры и масса
Диапазон измерений, мм От 0 до 2 |
Наибольший диаметр индикатора, мм 42 |
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
42х23х100 |
0,120 | ||
От 0 до 5 От 0 до 10 |
60 |
60х24х115 |
0,180 |
60 |
60х24х115 |
0,180 | |
От 0 до 25 |
100 |
100х30х180 |
0,300 |
Примечание: *-размеры указаны без учёта размера крепёжного ушка. |
Таблица 5 - Условия эксплуатации
Наименование характеристики |
Значение |
Условия эксплуатации:
|
От +15 до +25 80 |
