Номер по Госреестру СИ: 89053-23
89053-23 Штангенциркули
(Точинтех)
Назначение средства измерений:
Штангенциркули Точинтех (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин и выполнения разметочных работ.
![Внешний вид. Штангенциркули, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-1.jpg)
Внешний вид.
Штангенциркули
Рисунок № 1
![Внешний вид. Штангенциркули, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-2.jpg)
Внешний вид.
Штангенциркули
Рисунок № 2
![Внешний вид. Штангенциркули, http://oei-analitika.ru рисунок № 3](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-3.jpg)
Внешний вид.
Штангенциркули
Рисунок № 3
![Внешний вид. Штангенциркули, http://oei-analitika.ru рисунок № 4](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-4.jpg)
Внешний вид.
Штангенциркули
Рисунок № 4
![Внешний вид. Штангенциркули, http://oei-analitika.ru рисунок № 5](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-5.jpg)
Внешний вид.
Штангенциркули
Рисунок № 5
![Внешний вид. Штангенциркули, http://oei-analitika.ru рисунок № 6](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-6.jpg)
Внешний вид.
Штангенциркули
Рисунок № 6
![Внешний вид. Штангенциркули, http://oei-analitika.ru рисунок № 7](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-7.jpg)
Внешний вид.
Штангенциркули
Рисунок № 7
![Внешний вид. Штангенциркули, http://oei-analitika.ru рисунок № 8](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-8.jpg)
Внешний вид.
Штангенциркули
Рисунок № 8
![Внешний вид. Штангенциркули, http://oei-analitika.ru рисунок № 9](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-9.jpg)
Внешний вид.
Штангенциркули
Рисунок № 9
Знак утверждения типа
Знак утверждения типананосится на наружную поверхность штанги штангенциркуля методом лазерной маркировки и на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы» паспорта штангенциркулей.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840 (с изменениями согласно приказа Росстандарта от 15 августа 2022 г № 2018);
ГОСТ 166-89 Штангенциркули. Технические условия.
Правообладатель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Тел: (86-773) 3814349, факс: (86-773) 3814270
E-mail: sales@sinoshan.com
Изготовитель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Тел: (86-773) 3814349, факс: (86-773) 3814270
E-mail: sales@sinoshan.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, с. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Тел: (86-773) 3814349, факс: (86-773) 3814270
E-mail: sales@sinoshan.com
Штангенциркули изготавливаются в следующих исполнениях: ШЦ, ШЦК, ШЦЦ.
Принцип действия штангенциркулей ШЦ (с отсчетом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей ШЦК (с отсчетом по круговой шкале отсчетного устройства) основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей типов ШЦЦ (с цифровым отсчетным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет показаний производится по цифровому отсчетному устройству.
Имеется возможность установки нуля в любой точке диапазона измерений, оцифровка шкалы на штанге штангенциркулей начинается с нулевой отметки.
Штангенциркули ШЦ изготавливаются: типа I - двусторонние с глубиномером, типа II
-
- двусторонние, типа III - односторонние.
Штангенциркули ШЦК изготавливаются типа I - двусторонние с глубиномером.
Штангенциркули ШЦЦ изготавливаются: типа I - двусторонние с глубиномером, типа II
-
- двусторонние, типа III - односторонние.
Штангенциркули типов II и III, могут быть оснащены устройством для тонкой установки рамки (микрометрическая подача).
Штангенциркули изготавливаются классов точности 1 и 2, отличающиеся пределами допускаемой абсолютной погрешности.
Оцифровка шкалы на штанге штангенциркулей начинается от нулевой отметки.
К данному типу средств измерений относятся штангенциркули торговой марки «Точинтех».
Логотип
![Внешний вид. Штангенциркули (Точинтех), http://oei-analitika.ru](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-1.jpg)
наносится на паспорт штангенциркулей типографским методом, на нерабочую поверхность штангенциркуля с лицевой стороны краской или лазерной маркировкой.
Заводской номер наносится на штангенциркуль с лицевой или оборотной стороны краской или лазерной маркировкой в формате цифрового или буквенно-цифрового обозначения в местах, указанных на рисунке 8.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено. Обозначение модификации штангенциркулей:
- для штангенциркулей ШЦ типа II с диапазоном измерений от 0 до 250 мм и значением отсчета по нониусу 0,05 мм:
ШЦ-ТТ-250-0,05
- для штангенциркулей ШЦ типа II с диапазоном измерений от 250 до 630 мм и значением отсчета по нониусу 0,1 мм, класса точности 1:
ШЦ-ТТ-250-630-0,1-1
- для штангенциркулей ШЦК типа I с диапазоном измерений от 0 до 150 мм с ценой деления круговой шкалы 0,02 мм:
ШТ ЦК-1-150-0,02
- для штангенциркулей ШЦЦ, типа I с диапазоном измерений от 0 до 125 мм с шагом дискретности цифрового отсчетного устройства 0,01 мм:
ШЦЦ-Т-125-0,01
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид штангенциркулей с указанием мест нанесения знака утверждения типа приведены на рисунках 1 - 7.
![Внешний вид. Штангенциркули (Точинтех), http://oei-analitika.ru](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-2.jpg)
![Внешний вид. Штангенциркули (Точинтех), http://oei-analitika.ru](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-3.jpg)
Место нанесения знака утверждения типа
![Внешний вид. Штангенциркули (Точинтех), http://oei-analitika.ru](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-4.jpg)
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид штангенциркулей модификации ШЦ-П-250-0,05 с указанием места нанесения знака утверждения типа
1*1 |
wnsw 1 | |||
1 |
Место нанесения знака |
1 | ||
утверждения типа |

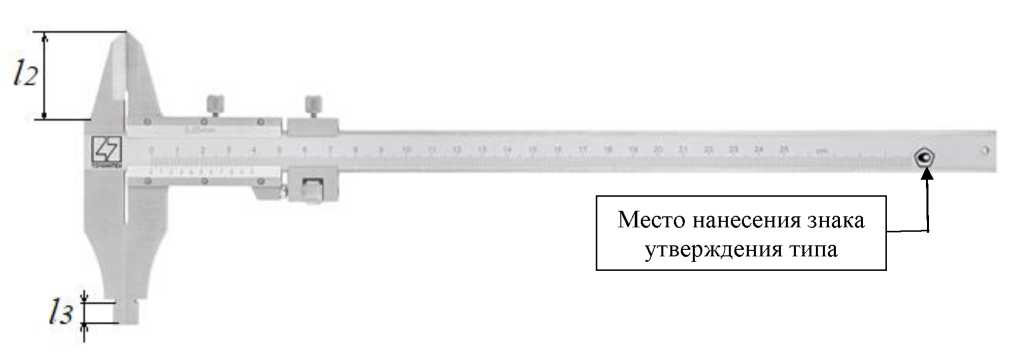

Рисунок 3 - Общий вид штангенциркулей модификации ШЦ-Ш-500-0,05 с указанием места нанесения знака утверждения типа
![Внешний вид. Штангенциркули (Точинтех), http://oei-analitika.ru](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-5.jpg)
ГОСТ 166-89
^ipjcrn STAINLESS HARDENED
Место нанесения знака утверждения типа

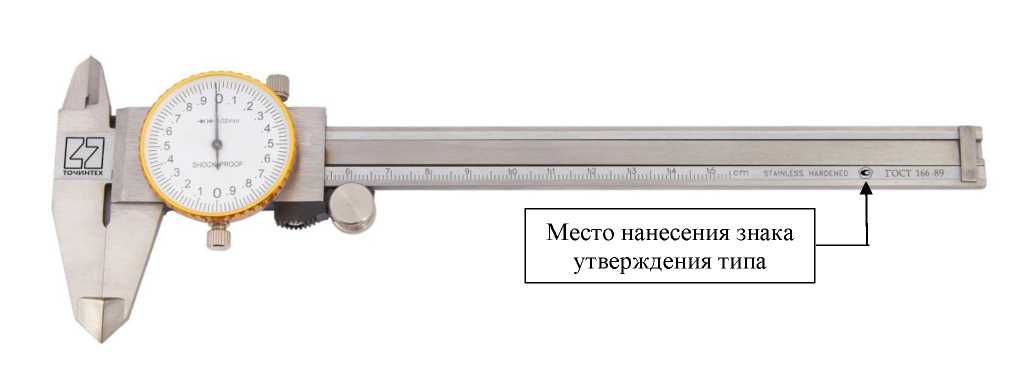

Рисунок 4 - Общий вид штангенциркулей модификации ШЦК-1-150-0,02 с указанием места нанесения знака утверждения типа
![Внешний вид. Штангенциркули (Точинтех), http://oei-analitika.ru](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-6.jpg)
Место нанесения знака утверждения типа
ON* OFF • mm/in * ZERO

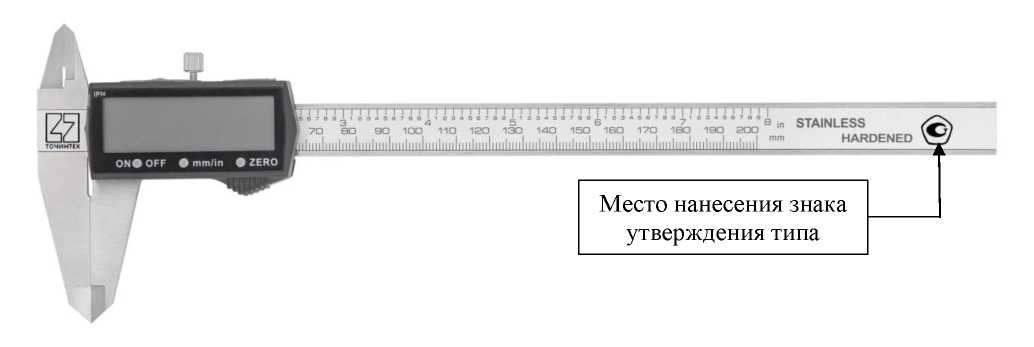

Рисунок 5 - Общий вид штангенциркулей модификации ТТТТЩ-Т-200-0,01 с указанием места нанесения знака утверждения типа
![Внешний вид. Штангенциркули (Точинтех), http://oei-analitika.ru](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-7.jpg)

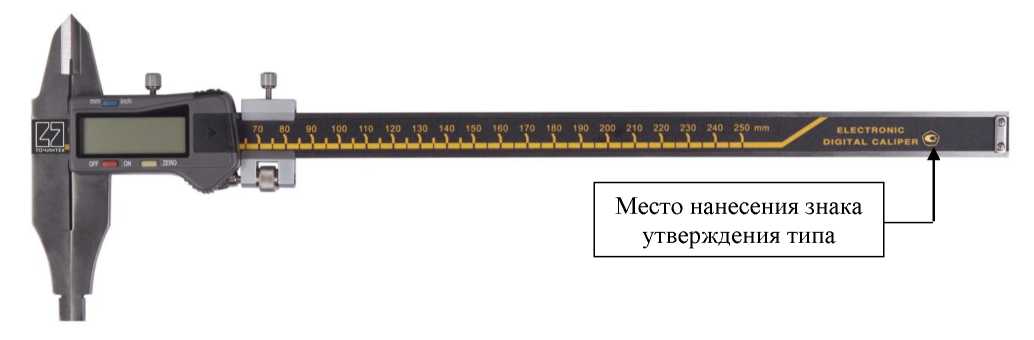

Рисунок 6 - Общий вид штангенциркулей модификации ТТТ-ТТ-250-0,01 с указанием места нанесения знака утверждения типа
![Внешний вид. Штангенциркули (Точинтех), http://oei-analitika.ru](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-8.jpg)

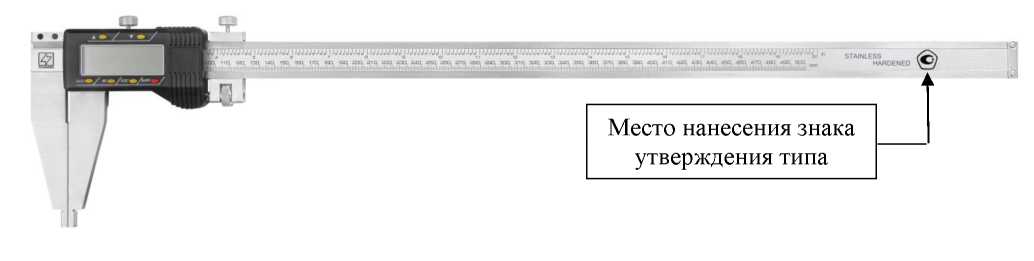

Рисунок 7 - Общий вид штангенциркулей модификации ТТТ-ТТТ-500-0,01 с указанием места нанесения знака утверждения типа
![Внешний вид. Штангенциркули (Точинтех), http://oei-analitika.ru](../kurilka/type_si_html/2023-89053-23_files/2023-89053-23-9.jpg)
Место нанесения заводского номера

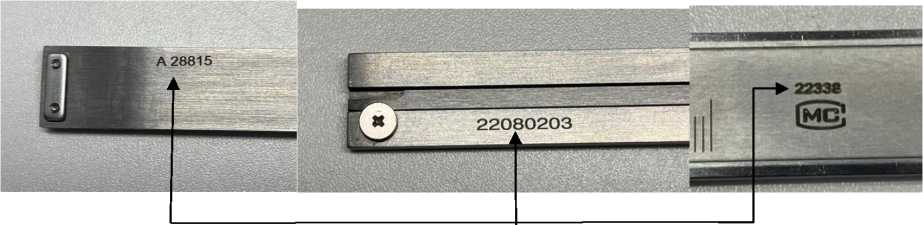

Рисунок 8 - Места нанесения заводских номеров
Таблица 1 - Метрологические характеристики штангенциркулей ШЦ
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
1 |
2 |
3 |
4 |
5 |
ШЦ-1-125-0,05 |
от 0 до 125 |
0,05 |
- |
- |
ШЦ-1-125-0,1-1 |
0,1 |
1 |
- | |
ШЦ-1-125-0,1-2 |
2 |
- | ||
ШЦ-1-135-0,05 |
от 0 до 135 |
0,05 |
- |
- |
ШЦ-1-135-0,1-1 |
0,1 |
1 |
- | |
ШЦ-1-135-0,1-2 |
2 |
- | ||
ШЦ-1-150-0,05 |
от 0 до 150 |
0,05 |
- |
- |
ШЦ-1-150-0,1-1 |
0,1 |
1 |
- | |
ШЦ-1-150-0,1-2 |
2 |
- | ||
ШЦ-1-160-0,05 |
от 0 до 160 |
0,05 |
- |
- |
ШЦ-1-160-0,1-1 |
0,1 |
1 |
- | |
ШЦ-1-160-0,1-2 |
2 |
- | ||
ШЦ-1-200-0,05 |
от 0 до 200 |
0,05 |
- |
- |
ШЦ-1-200-0,1-1 |
0,1 |
1 |
- | |
ШЦ-1-200-0,1-2 |
2 |
- | ||
ШЦ-1-250-0,05 |
от 0 до 250 |
0,05 |
- |
- |
ШЦ-1-250-0,1-1 |
0,1 |
1 |
- | |
ШЦ-1-250-0,1-2 |
2 |
- | ||
ШЦ-1-300-0,05 |
от 0 до 300 |
0,05 |
- |
- |
ШЦ-1-300-0,1-1 |
0,1 |
1 |
- | |
ШЦ-1-300-0,1-2 |
2 |
- | ||
ШЦ-П-160-0,05 |
от 0 до 160 |
0,05 |
- |
10 |
ШЦ-П-160-0,1-1 |
0,1 |
1 |
10 | |
ШЦ-П-160-0,1-2 |
2 |
10 |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
ШЦ-П-200-0,05 |
от 0 до 200 |
0,05 |
- |
10 |
ШЦ-П-200-0,1-1 |
0,1 |
1 |
10 | |
ШЦ-П-200-0,1-2 |
2 |
10 | ||
ШЦ-П-250-0,05 |
от 0 до 250 |
0,05 |
- |
10 |
ШЦ-П-250-0,1-1 |
0,1 |
1 |
10 | |
ШЦ-П-250-0,1-2 |
2 |
10 | ||
ШЦ-П-300-0,05 |
от 0 до 300 |
0,05 |
- |
10 |
ШЦ-П-300-0,1-1 |
0,1 |
1 |
10 | |
ШЦ-П-300-0,1-2 |
2 |
10 | ||
ШЦ-П-400-0,05 |
от 0 до 400 |
0,05 |
- |
10 |
ШЦ-П-400-0,1-1 |
0,1 |
1 |
10 | |
ШЦ-П-400-0,1-2 |
2 |
10 | ||
ШЦ-П-500-0,05 |
от 0 до 500 |
0,05 |
- |
20 |
ШЦ-П-500-0,1-1 |
0,1 |
1 |
20 | |
ШЦ-П-250-630-0,05 |
от 250 до 630 |
0,05 |
- |
20 |
ШЦ-П-250-630-0,1-1 |
0,1 |
1 |
20 | |
ШЦ-П-250-800-0,05 |
от 250 до 800 |
0,05 |
- |
20 |
ШЦ-П-250-800-0,1-1 |
0,1 |
1 |
20 | |
ШЦ-П-320-1000-0,05 |
от 320 до 1000 |
0,05 |
- |
20 |
ШЦ-П-320-1000-0,1-1 |
0,1 |
1 |
20 | |
ШЦ-П-500-1250-0,1-1 |
от 500 до 1250 |
0,1 |
1 |
20 |
ШЦ-П-500-1600-0,1-1 |
от 500 до 1600 |
0,1 |
1 |
20 |
ШЦ-П-800-2000-0,1-1 |
от 800 до 2000 |
0,1 |
1 |
20 |
ШЦ-Ш-160-0,05 |
от 0 до 160 |
0,05 |
- |
10 |
ШЦ-Ш-160-0,1-1 |
0,1 |
1 |
10 | |
ШЦ-Ш-160-0,1-2 |
2 |
10 | ||
ШЦ-Ш-200-0,05 |
от 0 до 200 |
0,05 |
- |
10 |
ШЦ-Ш-200-0,1-1 |
0,1 |
1 |
10 | |
ШЦ-Ш-200-0,1-2 |
2 |
10 | ||
ШЦ-Ш-250-0,05 |
от 0 до 250 |
0,05 |
- |
10 |
ШЦ-Ш-250-0,1-1 |
0,1 |
1 |
10 | |
ШЦ-Ш-250-0,1-2 |
2 |
10 | ||
ШЦ-Ш-300-0,05 |
от 0 до 300 |
0,05 |
- |
10 |
ШЦ-Ш-300-0,1-1 |
0,1 |
1 |
10 | |
ШЦ-Ш-300-0,1-2 |
2 |
10 | ||
ШЦ-Ш-400-0,05 |
от 0 до 400 |
0,05 |
- |
10 |
ШЦ-Ш-400-0,1-1 |
0,1 |
1 |
10 | |
ШЦ-Ш-400-0,1-2 |
2 |
10 | ||
ШЦ-Ш-500-0,05 |
от 0 до 500 |
0,05 |
- |
20 |
ШЦ-Ш-500-0,1-1 |
0,1 |
1 |
20 | |
ШЦ-Ш-250-630-0,05 |
от 250 до 630 |
0,05 |
- |
20 |
ШЦ-Ш-250-630-0,1-1 |
0,1 |
1 |
20 | |
ШЦ-Ш-250-800-0,05 |
от 250 до 800 |
0,05 |
- |
20 |
ШЦ-Ш-250-800-0,1-1 |
0,1 |
1 |
20 |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
ШЦ-Ш-320-1000-0,05 |
от 320 до 1000 |
0,05 |
- |
20 |
ШЦ-Ш-320-1000-0,1-1 |
0,1 |
1 |
20 | |
ШЦ-Ш-500-1250-0,1-1 |
от 500 до 1250 |
0,1 |
1 |
20 |
ШЦ-Ш-500-1600-0,1-1 |
от 500 до 1600 |
0,1 |
1 |
20 |
ШЦ-Ш-800-2000-0,1-1 |
от 800 до 2000 |
0,1 |
1 |
20 |
Таблица 2 - Метрологические характеристики штангенциркулей ШЦК
Модификация |
Диапазон измерений, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Класс точности |
ШЦК-1-125-0,02 |
от 0 до 125 |
0,02 |
- |
ШЦК-1-125-0,05 |
0,05 |
- | |
ШЦК-1-125-0,1-1 |
0,1 |
1 | |
ШЦК-1-125-0,1-2 |
2 | ||
ШЦК-1-135-0,02 |
от 0 до 135 |
0,02 |
- |
ШЦК-1-135-0,05 |
0,05 |
- | |
ШЦК-1-135-0,1-1 |
0,1 |
1 | |
ШЦК-1-135-0,1-2 |
2 | ||
ШЦК-1-150-0,02 |
от 0 до 150 |
0,02 |
- |
ШЦК-1-150-0,05 |
0,05 |
- | |
ШЦК-1-150-0,1-1 |
0,1 |
1 | |
ШЦК-1-150-0,1-2 |
2 | ||
ШЦК-1-160-0,02 |
от 0 до 160 |
0,02 |
- |
ШЦК-1-160-0,05 |
0,05 |
- | |
ШЦК-1-160-0,1-1 |
0,1 |
1 | |
ШЦК-1-160-0,1-2 |
2 | ||
ШЦК-1-200-0,02 |
от 0 до 200 |
0,02 |
- |
ШЦК-1-200-0,05 |
0,05 |
- | |
ШЦК-1-200-0,1-1 |
0,1 |
1 | |
ШЦК-1-200-0,1-2 |
2 | ||
ШЦК-1-250-0,02 |
от 0 до 250 |
0,02 |
- |
ШЦК-1-250-0,05 |
0,05 |
- | |
ШЦК-1-250-0,1-1 |
0,1 |
1 | |
ШЦК-1-250-0,1-2 |
2 | ||
ШЦК-1-300-0,02 |
от 0 до 300 |
0,02 |
- |
ШЦК-1-300-0,05 |
0,05 |
- | |
ШЦК-1-300-0,1-1 |
0,1 |
1 | |
ШЦК-1-300-0,1-2 |
2 |
Таблица 3 - Метрологические характеристики штангенциркулей ШЦЦ
Модификация |
Диапазон измерений, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
ШЦЦ-1-125-0,01 |
от 0 до 125 |
0,01 |
- |
ШЦЦ-1-135-0,01 |
от 0 до 135 |
0,01 |
- |
ШЦЦ-1-150-0,01 |
от 0 до 150 |
0,01 |
- |
ШЦЦ-1-160-0,01 |
от 0 до 160 |
0,01 |
- |
ШЦЦ-1-200-0,01 |
от 0 до 200 |
0,01 |
- |
ШЦЦ-1-250-0,01 |
от 0 до 250 |
0,01 |
- |
ШЦЦ-1-300-0,01 |
от 0 до 300 |
0,01 |
- |
ШЦЦ-П-160-0,01 |
от 0 до 160 |
0,01 |
10 |
ШЦЦ-П-200-0,01 |
от 0 до 200 |
0,01 |
10 |
ШЦЦ-П-250-0,01 |
от 0 до 250 |
0,01 |
10 |
ШЦЦ-П-300-0,01 |
от 0 до 300 |
0,01 |
10 |
ШЦЦ-П-400-0,01 |
от 0 до 400 |
0,01 |
10 |
ШЦЦ-П-500-0,01 |
от 0 до 500 |
0,01 |
20 |
ШЦЦ-П-250-630-0,01 |
от 250 до 630 |
0,01 |
20 |
ШЦЦ-П-250-800-0,01 |
от 250 до 800 |
0,01 |
20 |
ШЦЦ-П-320-1000-0,01 |
от 320 до 1000 |
0,01 |
20 |
ШЦЦ-Ш-160-0,01 |
от 0 до 160 |
0,01 |
10 |
ШЦЦ-Ш-200-0,01 |
от 0 до 200 |
0,01 |
10 |
ШЦЦ-Ш-250-0,01 |
от 0 до 250 |
0,01 |
10 |
ШЦЦ-Ш-300-0,01 |
от 0 до 300 |
0,01 |
10 |
ШЦЦ-Ш-400-0,01 |
от 0 до 400 |
0,01 |
10 |
ШЦЦ-Ш-500-0,01 |
от 0 до 500 |
0,01 |
20 |
ШЦЦ-Ш-250-630-0,01 |
от 250 до 630 |
0,01 |
20 |
ШЦЦ-Ш-250-800-0,01 |
от 250 до 800 |
0,01 |
20 |
ШЦЦ-Ш-320-1000-0,01 |
от 320 до 1000 |
0,01 |
20 |
Таблица 4 - Пределы допускаемой абсолютной погрешности штангенциркулей
Измеряемая длина, мм |
Пределы допускаемой абсолютной погрешности (±), мм | |||||||
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы отсчетного устройства, мм |
с шагом дискретности цифрового отсчетного устройства 0,01 мм | ||||||
0,05 |
0,1 для класса точности |
0,02 |
0,05 |
0,1 для класса точности | ||||
1 |
2 |
1 |
2 | |||||
от 0 до 100 включ. |
0,05 |
0,05 |
0,10 |
0,03 |
0,04 |
0,05 |
0,08 |
0,03 |
св. 100 до 200 включ. | ||||||||
св. 200 до 300 включ. |
0,04 |
0,04 | ||||||
св. 300 до 400 включ. |
0,10 |
- |
- |
- |
- | |||
св. 400 до 600 включ. |
0,10 |
- |
0,05 | |||||
св. 600 до 800 включ. |
0,06 | |||||||
св. 800 до 1000 включ. |
0,07 | |||||||
св. 1000 до 1100 включ. |
- |
0,15 |
- | |||||
св. 1100 до 1200 включ. |
0,16 | |||||||
св. 1200 до 1300 включ. |
0,17 | |||||||
св. 1300 до 1400 включ. |
0,18 | |||||||
св. 1400 до 1500 включ. |
0,19 | |||||||
св. 1500 до 2000 включ. |
0,20 | |||||||
Примечания: 1 За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок. 2. Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности измерений измеряемой длины |
Таблица 5 - Вылет губок l и l2 для измерения наружных размеров и вылет губок l1 и l3 для
измерений внутренних разме |
ров (рисунки 1, 2) | ||||
Диапазон измерений, мм |
1, мм |
11, мм |
12, мм |
13, мм | |
не менее |
не более |
не менее | |||
от 0 до 125 |
35 |
42 |
15 |
- |
- |
от 0 до 135 |
38 |
42 |
16 |
- |
- |
от 0 до 150 |
38 |
42 |
16 |
- |
- |
от 0 до 160 |
45 |
50 |
16 |
16 |
6 |
от 0 до 200 |
50 |
63 |
16 |
20 |
8 |
от 0 до 250 |
60 |
80 |
16 |
25 |
10 |
от 0 до 300 |
63 |
100 |
22 |
30 |
10 |
от 0 до 400 |
63 |
125 |
- |
30 |
10 |
от 0 до 500 |
80 |
160 |
- |
40 |
15 |
от 250 до 630 |
80 |
200 |
- |
40 |
15 |
от 250 до 800 |
80 |
200 |
- |
50 |
15 |
от 320 до 1000 |
80 |
200 |
- |
50 |
20 |
от 500 до 1250 |
100 |
300 |
- |
63 |
20 |
от 500 до 1600 |
100 |
300 |
- |
63 |
20 |
от 800 до 2000 |
100 |
300 |
- |
63 |
20 |
Таблица 6 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более: | |
- плоских и цилиндрических измерительных поверхностей |
0,32 |
- измерительных поверхностей кромочных губок |
0,63 |
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более: | |
- для штангенциркулей с отсчетом по нониусу 0,05 мм |
0,25 |
- для штангенциркулей с отсчетом по нониусу 0,1 мм |
0,30 |
Допуск плоскостности и прямолинейности плоских измерительных поверхностей на 100 мм длины большей стороны измерительной | |
поверхности штангенциркулей, мм Допускаемые отклонения от плоскостности и прямолинейности измерительных поверхностей губок, мм, не более: |
0,01 |
- для штангенциркулей со значением отсчета по нониусу, с ценой | |
деления шкалы и шагом дискретности не более 0,05 мм и длиной большей стороны измерительной поверхности менее 40 мм |
0,004 |
- для штангенциркулей со значением отсчета по нониусу и с ценой | |
деления шкалы 0,1 мм и длиной большей стороны измерительной поверхности менее 70 мм |
0,007 |
Допуск прямолинейности торца штанги штангенциркулей типа I, мм |
0,01 |
Допуск параллельности плоских измерительных поверхностей губок для измерения наружных размеров на 100 мм длины губок, мм: | |
- при значении отсчета по нониусу, цене деления шкалы и шаге | |
дискретности не более 0,05 мм |
0,02 |
- при значении отсчета по нониусу и цене деления шкалы 0,1 мм |
0,03 |
Продолжение таблицы 6
1 |
2 |
Размер сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей типов II и III, мм, не более:
|
10 20 (0+0,01) (0+0-03) |
Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей типа I, установленных на размер 10 мм, мм |
10+0,07 10+0,02 |
Допуск параллельности измерительных поверхностей губок для измерений внутренних размеров, мм |
0,01 |
Допуск параллельности измерительных поверхностей кромочных губок для штангенциркулей 2 класса точности, мм |
0,02 |
Ширина штрихов шкал штанги и нониуса, мм |
От 0,08 до 0,20 |
Ширина штрихов круговой шкалы отсчетного устройства, мм |
От 0,15 до 0,25 |
Разность ширины штрихов в пределах одной шкалы штанги, мм, не более:
|
0,03 0,05 |
Таблица 7 - Усилие перемещения рамки по штанге
Верхний предел диапазона измерений штангенциркуля, мм, не более |
Усилие перемещения, Н, не более |
250 |
15 |
400 |
20 |
2000 |
30 |
Таблица 8 - Условия эксплуатации
Наименование параметра |
Значение |
Условия эксплуатации:
|
от +15 до +25 80 |
