Сведения о средстве измерений: 89868-23 Штангенрейсмасы

Номер по Госреестру СИ: 89868-23
89868-23 Штангенрейсмасы
(Точинтех)

Назначение средства измерений:
Штангенрейсмасы Точинтех (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.

сертификация программного обеспечения
Внешний вид. Штангенрейсмасы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Штангенрейсмасы
Рисунок № 1
Внешний вид. Штангенрейсмасы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Штангенрейсмасы
Рисунок № 2
Внешний вид. Штангенрейсмасы, http://oei-analitika.ru рисунок № 3
Внешний вид.
Штангенрейсмасы
Рисунок № 3
Внешний вид. Штангенрейсмасы, http://oei-analitika.ru рисунок № 4
Внешний вид.
Штангенрейсмасы
Рисунок № 4
Внешний вид. Штангенрейсмасы, http://oei-analitika.ru рисунок № 5
Внешний вид.
Штангенрейсмасы
Рисунок № 5
Внешний вид. Штангенрейсмасы, http://oei-analitika.ru рисунок № 6
Внешний вид.
Штангенрейсмасы
Рисунок № 6
Внешний вид. Штангенрейсмасы, http://oei-analitika.ru рисунок № 7
Внешний вид.
Штангенрейсмасы
Рисунок № 7
Внешний вид. Штангенрейсмасы, http://oei-analitika.ru рисунок № 8
Внешний вид.
Штангенрейсмасы
Рисунок № 8

Общие сведения

Дата публикации - 30.08.2023
Срок свидетельства - 29.08.2028
Номер записи - 191823
ID в реестре СИ - 1410704
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - GUILIN MEASURING AND CUTTING TOOL CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

В разработке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1753 от 2023.08.29 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Штангенрейсмасы (Точинтех)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений GUILIN MEASURING AND CUTTING TOOL CO., LTD

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85453-22
04.05.2027
Микрометры, Обозначение отсутствует
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
85501-22
04.05.2027
Штангенциркули, Обозначение отсутствует
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
86614-22
31.08.2027
Индикаторы часового типа с ценой деления 0,01 мм, Обозначение отсутствует
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
87116-22
17.10.2027
Штангенциркули, Обозначение отсутствует
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
87512-22
12.12.2027
Глубиномеры микрометрические, Обозначение отсутствует
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
89053-23
17.05.2028
Штангенциркули, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
89035-23
17.05.2028
Микрометры, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
89335-23
15.06.2028
Индикаторы часового типа с ценой деления 0,01 мм, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
89868-23
29.08.2028
Штангенрейсмасы, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
90095-23
04.10.2028
Нутромеры индикаторные с ценой деления 0,01 мм, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
90410-23
03.11.2028
Глубиномеры микрометрические, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
91591-24
14.03.2029
Штангенглубиномеры, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
92090-24
08.05.2029
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Кто поверяет Штангенрейсмасы (Точинтех)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Штангенрейсмасы (Точинтех)

Организация, регион Стоимость, руб Средняя стоимость
Красноярский центр метрологии - структурное подразделение Красноярской железной дороги - филиала ОАО РЖД
Красноярский край
938 938

Знак утверждения типа

Знак утверждения типа

наносится на лицевую поверхность штанги штангенрейсмаса методом лазерной маркировки и на титульный лист паспорта типографским методом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенрейсмасов.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

Стандарт предприятия GUILIN MEASURING AND CUTTING TOOL CO., LTD «Штангенрейсмасы Точинтех».

Правообладатель

GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР

Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002

Изготовитель


GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002

Испытательный центр


Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru

Правообладатель


GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002

Принцип действия основан на измерении линейных размеров в момент соприкосновения измерительной поверхности ножки штангенрейсмаса с измеряемой поверхностью детали:

- методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;

- методом непосредственной оценки по делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса;

- считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства, встроенного в рамку штангенрейсмаса.

Штангенрейсмасы изготавливаются следующих моделей:

  • - ТТТР - с отсчетом по нониусу;

  • - ТРК - с отсчетом по круговой шкале;

  • - ТРЦ - с цифровым отсчетным устройством.

Ттангенрейсмасы модели ТР состоят из основания, штанги с миллиметровой шкалой, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки.

Ттангенрейсмасы модели ТРК состоят из основания, штанги с миллиметровой шкалой, рамки с круговой шкалой, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки. Круговая шкала имеет возможность совмещения стрелки с нулевым делением шкалы при помощи ободка.

Ттангенрейсмасы модели ТРЦ состоят из основания, штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, устройства микрометрической подачи, измерительной ножки, источника питания.

Подвижные и сменные элементы штангенрейсмаса фиксируются стопорными винтами.

К данному типу средств измерений относятся штангенрейсмасы торговой марки «Точинтех»

Внешний вид. Штангенрейсмасы (Точинтех), http://oei-analitika.ru

Логотип        наносится на паспорт штангенрейсмасов типографским методом, на

штангу или циферблат круговой шкалы краской, методом лазерной маркировки или с помощью наклейки.

Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на штангу с лицевой или оборотной стороны методом лазерной маркировки в местах, указанных на рисунках 1-3.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид штангенрейсмасов указан на рисунках 1 - 3.

Пломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.

Внешний вид. Штангенрейсмасы (Точинтех), http://oei-analitika.ru

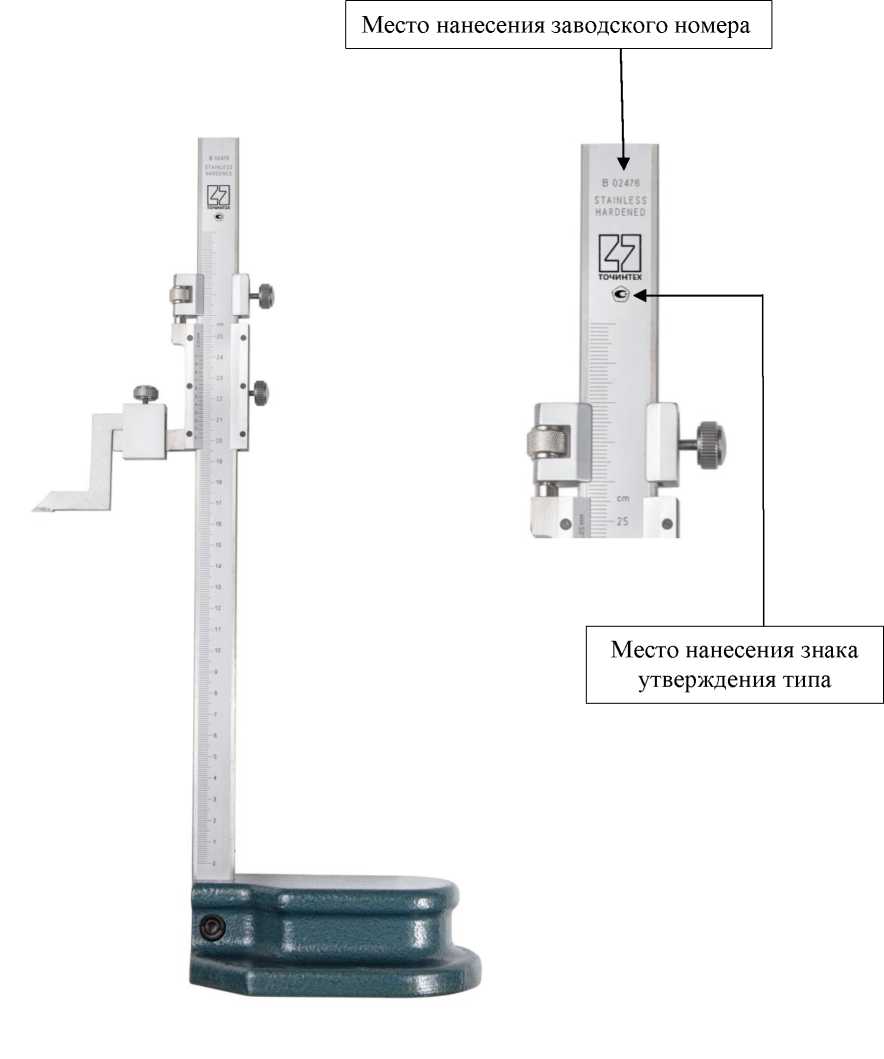

Рисунок 1 - Общий вид штангенрейсмасов модели ШР с указанием мест нанесения заводского номера и знака утверждения типа

Внешний вид. Штангенрейсмасы (Точинтех), http://oei-analitika.ru

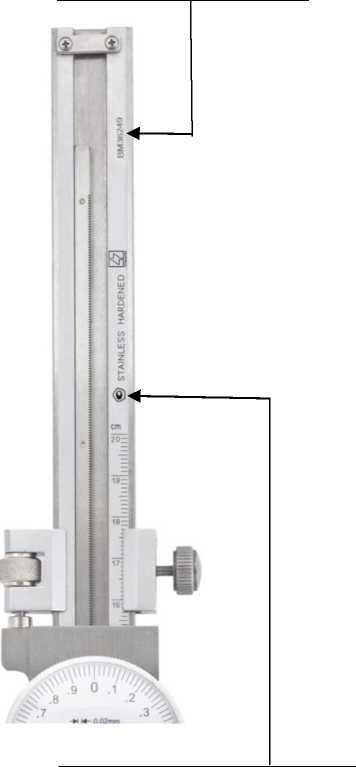

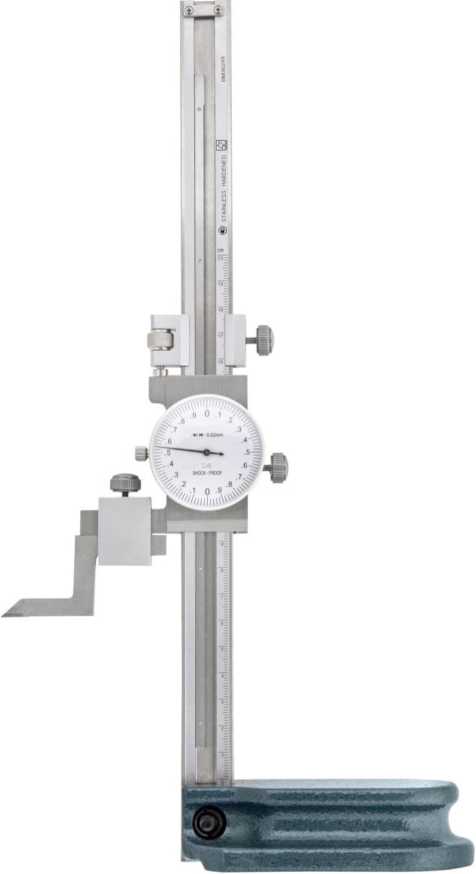

Рисунок 2 - Общий вид штангенрейсмасов модели ШРК с указанием мест нанесения заводского номера и знака утверждения типа

Место нанесения

заводского номера

Внешний вид. Штангенрейсмасы (Точинтех), http://oei-analitika.ru

Место нанесения знака утверждения типа

MS

Внешний вид. Штангенрейсмасы (Точинтех), http://oei-analitika.ru

Место нанесения знака утверждения типа

Внешний вид. Штангенрейсмасы (Точинтех), http://oei-analitika.ru

Место нанесения заводского номера

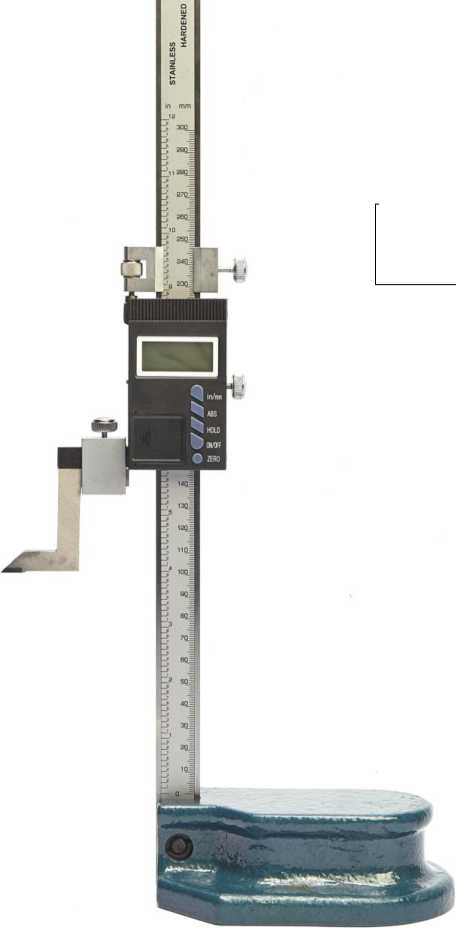

Рисунок 3 - Общий вид штангенрейсмасов модели ТТТРТЦ указанием мест нанесения заводского номера и знака утверждения типа

Внешний вид. Штангенрейсмасы (Точинтех), http://oei-analitika.ru

В 37173

Внешний вид. Штангенрейсмасы (Точинтех), http://oei-analitika.ru

Таблица 6 -

Наименование

Обозначение

Комплектность

Штангенрейсмас

Точинтех

1 шт.

Элемент питания (для штангенрейсмасов модели ШРЦ)

-

1 шт.

Футляр

-

1 шт.

Паспорт

-

1 экз.


Таблица 1 - Метрологические характеристики штангенрейсмасов

Модель

штангенрейсмаса

Диапазон измерений, мм

Значение отсчета по нониусу (цена деления круговой шкалы отсчетного устройства, шаг дискретности цифрового отсчетного устройства), мм

ШР

от 0 до 200

0,05; 0,10

от 0 до 250

0,05; 0,10

от 0 до 300

0,05; 0,10

от 0 до 400

0,05; 0,10

от 0 до 500

0,05; 0,10

от 0 до 600

0,05; 0,10

от 0 до 1000

0,05; 0,10

от 0 до 1600

0,05; 0,10

от 0 до 2000

0,05; 0,10

ШРК

от 0 до 200

0,01; 0,02; 0,05

от 0 до 250

0,01; 0,02; 0,05

от 0 до 300

0,01; 0,02; 0,05

от 0 до 400

0,01; 0,02; 0,05

от 0 до 500

0,01; 0,02; 0,05

от 0 до 600

0,01; 0,02; 0,05

от 0 до 1000

0,01; 0,02; 0,05

ШРЦ

от 0 до 200

0,01

от 0 до 250

0,01

от 0 до 300

0,01

от 0 до 400

0,01

от 0 до 500

0,01

от 0 до 600

0,01

от 0 до 1000

0,01

от 0 до 1600

0,01

от 0 до 2000

0,01

Таблица 2 - Пределы допускаемой абсолютной погрешности

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов моделей, мм

ШР

ШРК

ШРЦ

со значением отсчета по нониусу, мм

с ценой деления круговой шкалы отсчетного устройства, мм

с шагом дискретности цифрового отсчетного устройства, мм

0,05

0,10

0,01

0,02

0,05

0,01

от 0 до 200

±0,05

±0,10

±0,03

±0,03

±0,05

±0,03

от 0 до 250

±0,05

±0,10

±0,04

±0,04

±0,05

±0,03

от 0 до 300

±0,05

±0,10

±0,04

±0,04

±0,05

±0,04

от 0 до 400

±0,05

±0,10

±0,06

±0,06

±0,10

±0,05

от 0 до 500

±0,05

±0,10

±0,06

±0,06

±0,10

±0,05

от 0 до 600

±0,05

±0,10

±0,08

±0,08

±0,10

±0,07

от 0 до 1000

±0,10

±0,10

±0,09

±0,09

±0,10

±0,07

от 0 до 1600

±0,15

±0,15

-

-

-

±0,12

от 0 до 2000

±0,15

±0,15

-

-

-

±0,12

Таблица 3 - Допуски параллельности и прямолинейности измерительной поверхности ножки

Наименование характеристики

Значение

Допуск параллельности измерительной поверхности ножки относительно основания, мм, для штангенрейсмасов:

  • - с ценой деления круговой шкалы отсчетного устройства, с шагом дискретности цифрового отсчетного устройства 0,01; 0,02 мм

  • - со значением отсчета по нониусу, с ценой деления круговой шкалы отсчетного устройства 0,05; 0,10 мм

0,005

0,010

Допуск прямолинейности измерительной поверхности ножки, мм

0,005

Таблица 4 - Габаритные размеры и масса

Диапазон измерений, мм

Длина, мм, не более

Ширина, мм, не более

Высота, мм, не более

Масса, кг, не более

от 0 до 200

185

70

350

2,0

от 0 до 250

215

100

430

2,5

от 0 до 300

270

100

485

2,5

от 0 до 400

320

130

650

4,5

от 0 до 500

320

130

710

4,8

от 0 до 600

335

130

825

5,3

от 0 до 1000

340

165

1260

14,0

от 0 до 1600

425

215

1980

30,0

от 0 до 2000

460

215

2170

40,0

Таблица 5 - Условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

-температура окружающего воздуха, °С -относительная влажность воздуха, %, не более

От +15 до +25

80


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
