Номер по Госреестру СИ: 89035-23
89035-23 Микрометры
(Точинтех)
Назначение средства измерений:
Микрометры Точинтех (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Внешний вид.
Микрометры
Рисунок № 1
Внешний вид.
Микрометры
Рисунок № 2
Внешний вид.
Микрометры
Рисунок № 3
Внешний вид.
Микрометры

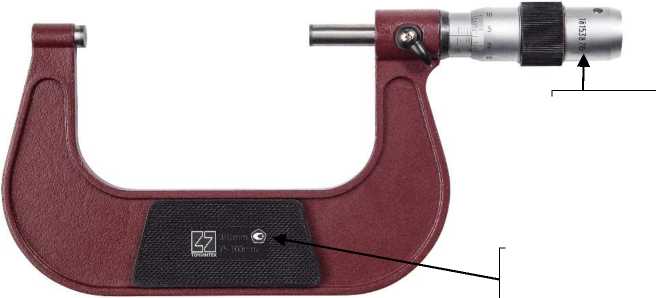

Рисунок № 4
Внешний вид.
Микрометры
Рисунок № 5
Внешний вид.
Микрометры
Рисунок № 6
Внешний вид.
Микрометры
Рисунок № 7
Внешний вид.
Микрометры
Рисунок № 8
Внешний вид.
Микрометры
Рисунок № 9
Внешний вид.
Микрометры

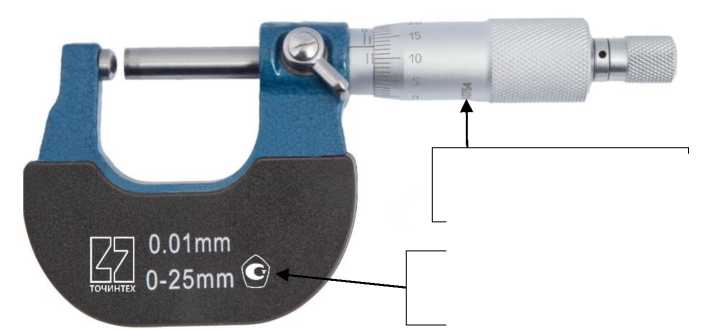

Рисунок № 10
Общие сведения
Дата публикации - 18.05.2023
Срок свидетельства - 17.05.2028
Номер записи - 191035
ID в реестре СИ - 1408682
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
типа МК с отсчетом показаний по электронному цифровому устройству, МКЦ-25, МКЦ 25-50-0,001,
Производитель
Изготовитель - GUILIN MEASURING AND CUTTING TOOL CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1034 от 2023.05.17 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Микрометры (Точинтех)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений GUILIN MEASURING AND CUTTING TOOL CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85453-22 04.05.2027 |
Микрометры, Обозначение отсутствует GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
85501-22 04.05.2027 |
Штангенциркули, Обозначение отсутствует GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
86614-22 31.08.2027 |
Индикаторы часового типа с ценой деления 0,01 мм, Обозначение отсутствует GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
87116-22 17.10.2027 |
Штангенциркули, Обозначение отсутствует GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
87512-22 12.12.2027 |
Глубиномеры микрометрические, Обозначение отсутствует GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
89053-23 17.05.2028 |
Штангенциркули, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
89035-23 17.05.2028 |
Микрометры, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
89335-23 15.06.2028 |
Индикаторы часового типа с ценой деления 0,01 мм, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
89868-23 29.08.2028 |
Штангенрейсмасы, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
90095-23 04.10.2028 |
Нутромеры индикаторные с ценой деления 0,01 мм, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
90410-23 03.11.2028 |
Глубиномеры микрометрические, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
91591-24 14.03.2029 |
Штангенглубиномеры, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92090-24 08.05.2029 |
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Микрометры (Точинтех)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОАО "ЗАВОД "ИСЕТЬ" (РОСС RU.0001.310236) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Микрометры (Точинтех)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на теплоизоляционную накладку, расположенную на скобе, на скобу микрометра или на микрометрическую головку краской или лазерной маркировкой в местах, указанных на рисунках 1-23, и на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ГОСТ 6507-90 Микрометры. Технические условия.
Правообладатель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Тел: (86-773) 3814349, факс: (86-773) 3814270
Изготовитель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Тел: (86-773) 3814349, факс: (86-773) 3814270
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, с. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Тел: (86-773) 3814349, факс: (86-773) 3814270
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются следующих типов:
-
- МК - гладкие для измерений наружных размеров изделий;
-
- МЛ - листовые с циферблатом для измерений толщины листов и лент. Измерительная поверхность микрометрического винта микрометра - плоская, а измерительная поверхность пятки - сферическая. Микрометр с диапазоном измерений от 0 до 25 мм может быть изготовлен со сферической измерительной поверхностью микровинта;
-
- МТ - трубные для измерений толщины стенок труб. Измерительная поверхность микрометрического винта - плоская, а измерительная поверхность пятки - сферическая;
-
- МЗ - зубомерные для измерений длины общей нормали зубчатых колес с модулем от 1 мм;
-
- МГ - микрометрические головки для измерений перемещений;
-
- МП - микрометры для измерений толщины проволоки.
Микрометры (кроме типа МГ) состоят из скобы, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство или без него.
Микрометры типа МГ представляют собой микрометрическую головку с устройством (трещотка, фрикцион), обеспечивающем постоянство измерительного усилия в заданных пределах. Применяется в качестве отсчетного устройства в стендах и приспособлениях.
Микрометры изготавливаются:
-
- с отсчетом показаний по шкалам стебля и барабана;
-
- с отсчетом показаний по шкалам стебля и барабана с нониусом;
-
- с отсчетом показаний по электронному цифровому устройству.
Для установки в начальное положение микрометры типа МК с нижним пределом диапазона измерений 25 мм и более комплектуются установочными мерами. Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм - сферические.
Для установки в начальное положение микрометры типа МЗ с нижним пределом диапазона измерений 25 мм и более комплектуются плоскопараллельными концевыми мерами длины класса точности 3 по ГОСТ 9038-90.
Микрометры изготавливаются классов точности 1 и 2, отличающиеся метрологическими характеристиками.
Пример условного обозначения модификаций микрометров:
- для микрометра типа МК с отсчетом показаний по шкалам стебля и барабана, с диапазоном измерений от 25 до 50 мм, класса точности 1:
МК50-1
- для микрометра типа МГ с отсчетом показаний по шкалам стебля и барабана с нониусом с диапазоном измерений от 0 до 25 мм, класса точности 2:
МГ Н25-2
- для микрометра типа МК с отсчетом показаний по электронному цифровому устройству с диапазоном измерений от 50 до 75 мм, класса точности 2:
МК Ц75-2
К данному типу средств измерений относятся микрометры торговой марки «Точинтех».
Логотип наносится на паспорт микрометров типографским методом, на
теплоизоляционную накладку, скобу или барабан микрометрической головки микрометра краской или лазерной маркировкой.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, а также диапазон измерений, значения отсчетов по шкалам стебля и барабана и по шкалам стебля и барабана с нониусом наносятся на теплоизоляционную накладку, скобу или микрометрическую головку краской или лазерной маркировкой в местах, указанных на рисунках 1-23.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование микрометров от несанкционированного доступа не предусмотрено. Общий вид микрометров указан на рисунках 1 - 23.
Место нанесения заводского номера
Место нанесения знака утверждения типа

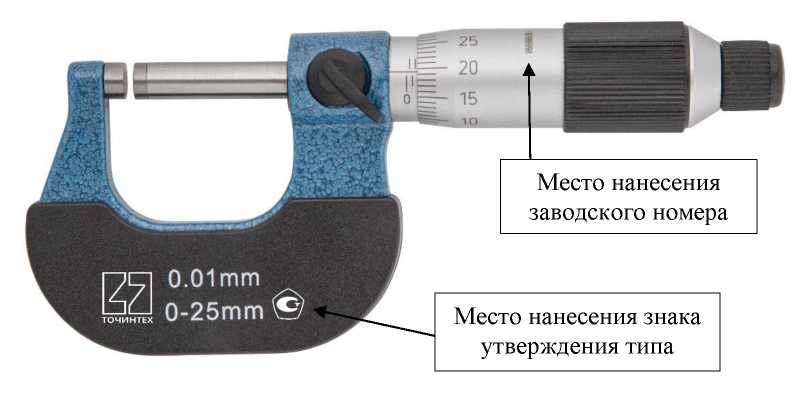

Рисунок 1 - Общий вид микрометров типа МК с отсчетом показаний по шкалам стебля и барабана с указанием мест нанесений заводского номера и знака утверждения типа

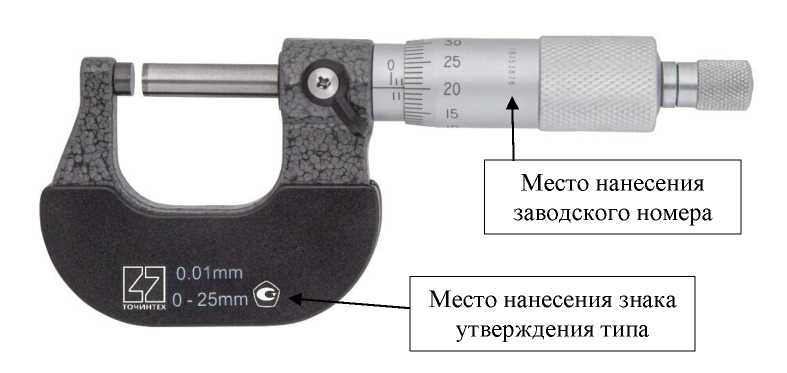

Рисунок 2 - Общий вид микрометров типа МК с отсчетом показаний по шкалам стебля и барабана с указанием мест нанесений заводского номера и знака утверждения типа

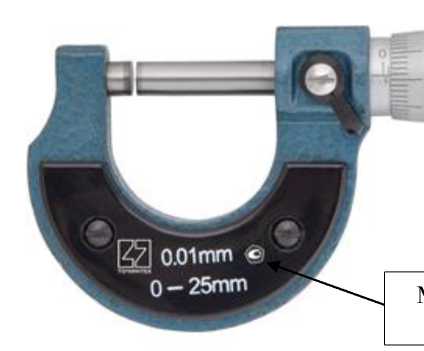

Рисунок 3 - Общий вид микрометров типа МК с отсчетом показаний по шкалам стебля и барабана с указанием мест нанесений заводского номера и знака утверждения типа
50 0.01mm ■ 0-25mm
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа

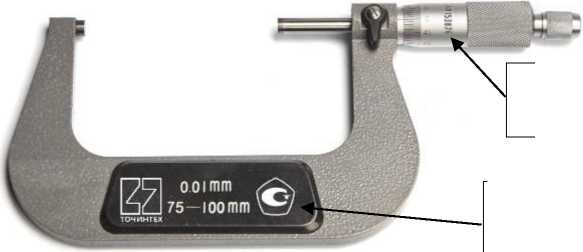

Рисунок 5 - Общий вид микрометров типа МК с отсчетом показаний по шкалам стебля и барабана с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа

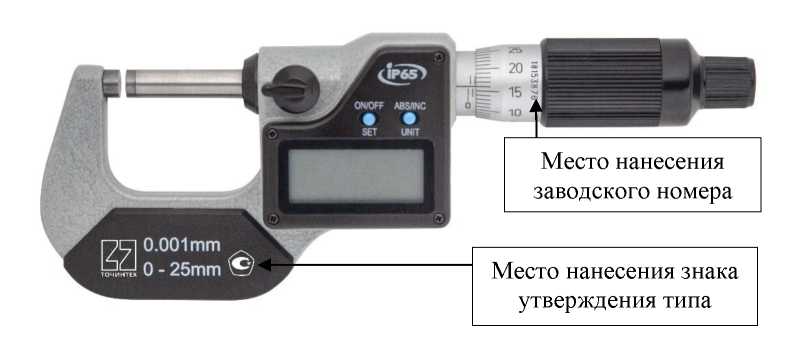

Рисунок 6 - Общий вид микрометров типа МК с отсчетом показаний по шкалам стебля и барабана с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака
утверждения типа

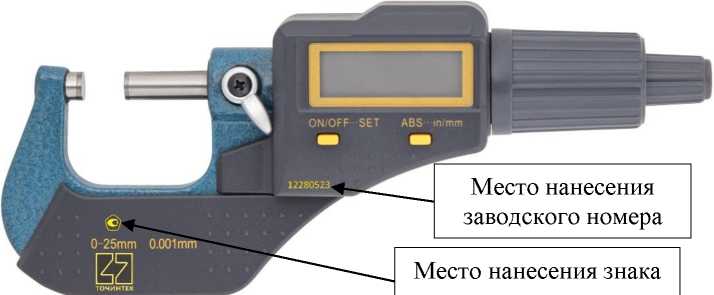

Рисунок 8 - Общий вид микрометров типа МК с отсчетом показаний по шкалам стебля и барабана с указанием мест нанесений заводского номера и знака утверждения типа

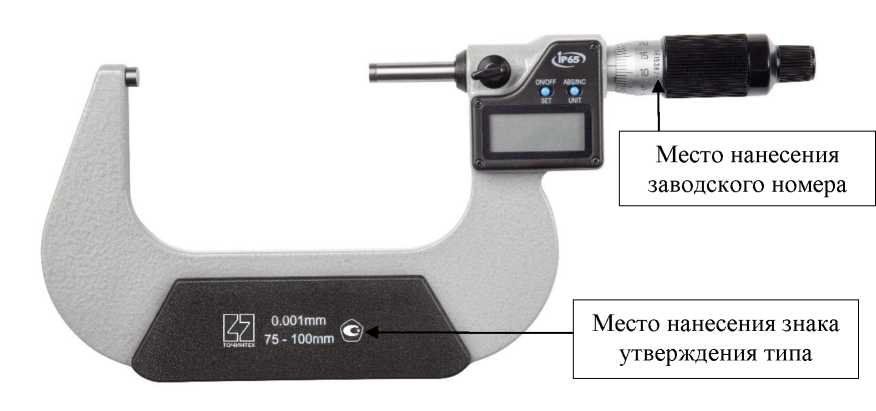

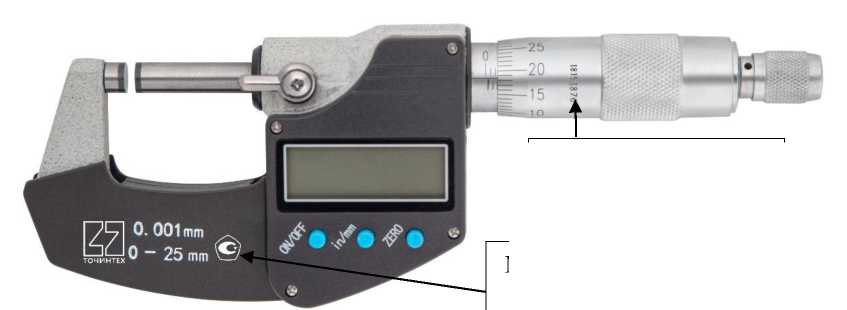

Рисунок 9 - Общий вид микрометров типа МК с отсчетом показаний по электронному цифровому устройству с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
утверждения типа

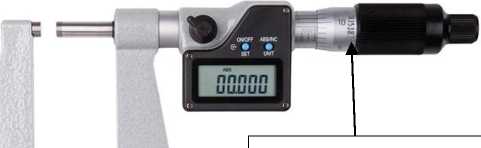

Рисунок 11 - Общий вид микрометров типа МК с отсчетом показаний по электронному цифровому устройству с указанием мест нанесений заводского номера и знака утверждения типа
Рисунок 12 - Общий вид микрометров типа МК с отсчетом показаний по электронному цифровому устройству с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа

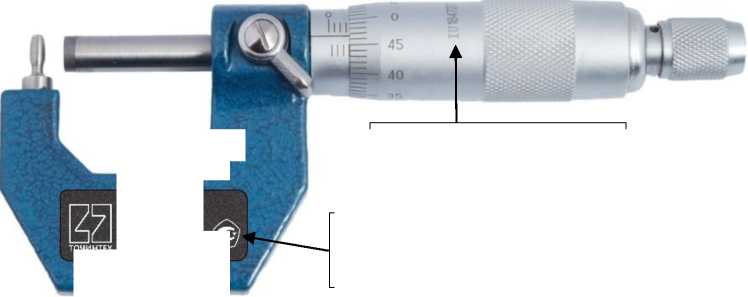

Рисунок 13 - Общий вид микрометров типа МТ с отсчетом показаний по шкалам стебля и барабана с указанием мест нанесений заводского номера и знака утверждения типа
ТОЧИНТЕХ
Место нанесения
заводского номера
Место нанесения знака
утверждения типа

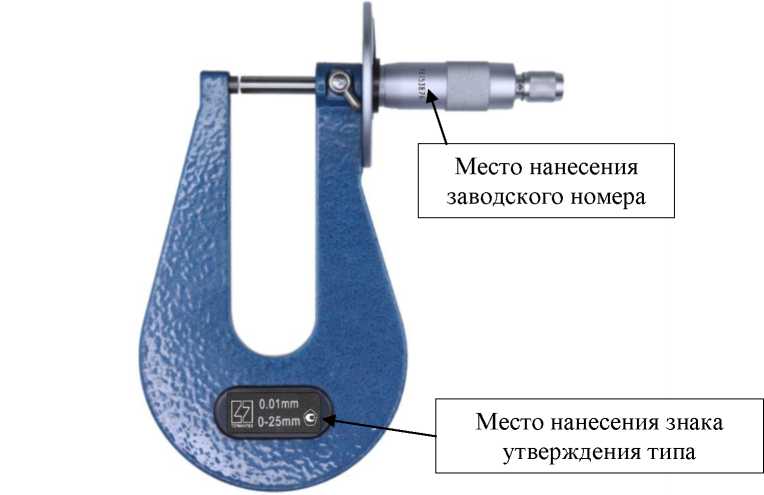

Рисунок 14 - Общий вид микрометров типа МТ с отсчетом показаний по шкалам стебля и барабана с указанием мест нанесений заводского номера и знака утверждения типа
.Л-':
Место нанесения заводского номера
Место нанесения знака утверждения типа

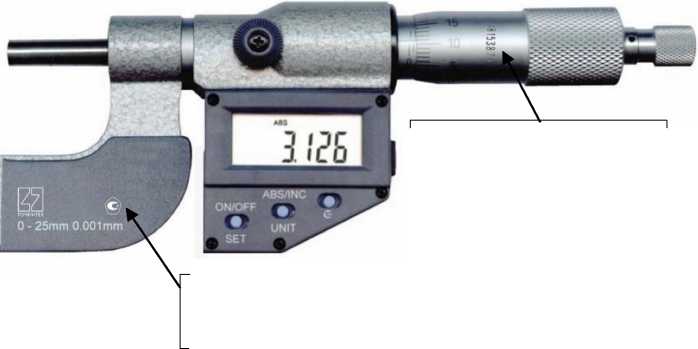

Рисунок 15 - Общий вид микрометров типа МТ с отсчетом показаний по электронному цифровому устройству с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения заводского номера
Рисунок 17 - Общий вид микрометров типа МЛ с отсчетом показаний по электронному цифровому устройству с указанием мест нанесений заводского номера и знака утверждения типа

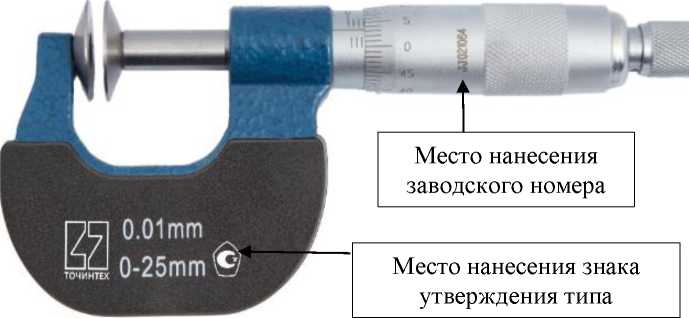

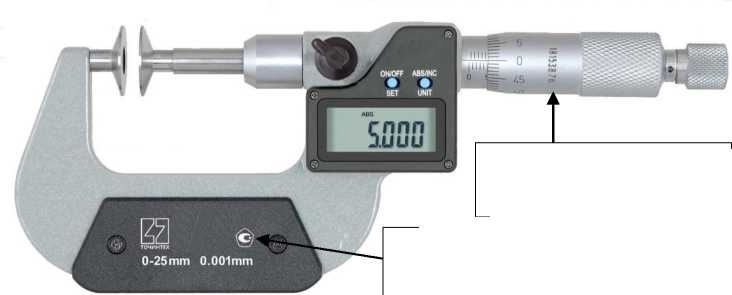

Рисунок 18 - Общий вид микрометров типа МЗ с отсчетом показаний по шкалам стебля и барабана с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
ТОЧИНТЕХ
—I—I
Место нанесения заводского номера

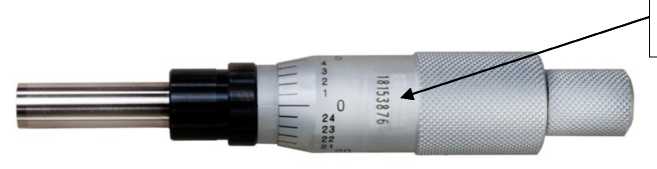

Рисунок 20 - Общий вид микрометров типа МГ с отсчетом показаний по шкалам стебля и барабана с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера

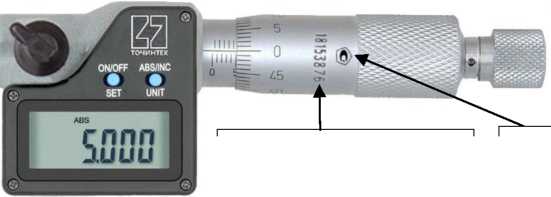

Рисунок 21 - Общий вид микрометров типа МГ с отсчетом показаний по электронному цифровому устройству с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения знака утверждения типа

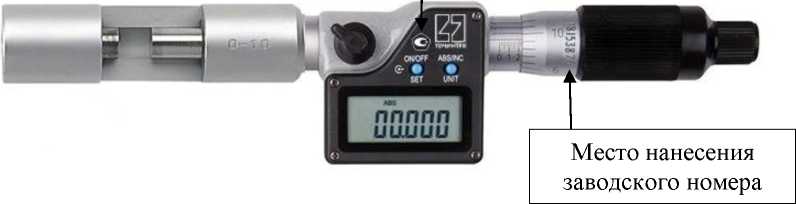

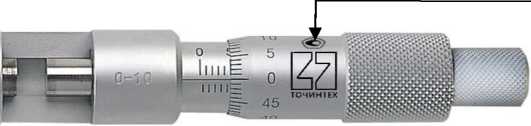

Рисунок 22 - Общий вид микрометров типа МП с отсчетом показаний по шкалам стебля и барабана с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Таблица 1 - Значение отсчета показаний микрометров
|
Тип микрометра |
Значение отсчета показаний | ||
|
по шкалам стебля и барабана, мм |
по шкалам стебля и барабана с нониусом, мм |
по электронному цифровому устройству, мм | |
|
МК |
0,01 |
0,001 |
0,001 |
|
МЛ |
0,01 |
0,001 |
0,001 |
|
МТ |
0,01 |
0,001 |
0,001 |
|
МЗ |
0,01 |
0,001 |
0,001 |
|
МГ |
0,01 |
0,001 |
0,001 |
|
МП |
0,01 |
0,001 |
0,001 |
Таблица 2 - Диапазоны
винта
, шаг
й, классы точности
|
Тип микрометра |
Диапазон измерений микрометра с отсчетом показаний, мм |
Шаг микрометр ического винта, мм | |||
|
по шкалам стебля и барабана классов точности |
по шкалам стебля и барабана с нониусом |
по электронному цифровому устройству классов точности | |||
|
1 |
2 |
1 2 | |||
|
МК |
От 0 до 25 От 25 до 50 От 50 до 75 От 75 до 100 |
0,5 | |||
|
От 100 до 125 От 125 до 150 От 150 до 175 От 175 до 200 От 200 до 225 От 225 до 250 От 250 до 275 От 275 до 300 |
- | ||||
|
От 300 до 400 От 400 до 500 От 500 до 600 |
- | ||||
|
МЛ |
- |
От 0 до 5 От 0 до 10 От 0 до 25 |
1,0 | ||
|
МТ |
От 0 до 25 |
0,5 | |||
|
МЗ |
От 0 до 25 От 25 до 50 От 50 до 75 От 75 до 100 | ||||
|
МГ |
От 0 до 15 От 0 до 25 | ||||
|
- |
От 0 до 50 |
- | |||
|
МП |
От 0 до 10 | ||||
Таблица 3 - Измерительное усилие и его колебание
|
Тип микрометра |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более |
|
МК; МГ; МП |
От 5 до 10 |
2 |
|
МЛ, МТ; МЗ |
От 3 до 7 |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений микрометров в любой точке диапазона измерений при нормируемом измерительном усилии, указанном в таблице 3, и температуре, не превышающей значений, указанных в таблице 10
|
Тип микрометра |
Диапазон измерений микрометра, мм |
Пределы допускаемой абсолютной погрешности микрометра, мкм, с отсчетом показаний | ||||
|
по шкалам стебля и барабана классов точности |
по шкалам стебля и барабана с нониусом |
по электронному цифровому устройству классов точности | ||||
|
1 |
2 |
1 |
2 | |||
|
МК |
От 0 до 25 |
±2,0 |
±4,0 |
±2,0 |
±2,0 |
±4,0 |
|
От 25 до 50 |
±2,5 | |||||
|
От 50 до 75 |
±3,0 | |||||
|
От 75 до 100 |
±3,0 | |||||
|
От 100 до 125 |
±3,0 |
±5,0 |
- | |||
|
От 125 до 150 | ||||||
|
От 150 до 175 | ||||||
|
От 175 до 200 | ||||||
|
От 200 до 225 |
±4,0 |
±6,0 |
±4,0 | |||
|
От 225 до 250 | ||||||
|
От 250 до 275 | ||||||
|
От 275 до 300 | ||||||
|
От 300 до 400 |
±5,0 |
±8,0 |
- | |||
|
От 400 до 500 | ||||||
|
От 500 до 600 |
±6,0 |
±10,0 | ||||
|
МЛ |
От 0 до 5 |
- |
±4,0 |
±2,0 |
±2,0 |
±4,0 |
|
От 0 до 10 | ||||||
|
От 0 до 25 | ||||||
|
МТ |
От 0 до 25 |
±2,0 | ||||
|
МЗ |
От 0 до 25 |
±4,0 |
±5,0 |
±3,0 |
±5,0 | |
|
От 25 до 50 |
±3,0 | |||||
|
От 50 до 75 | ||||||
|
От 75 до 100 | ||||||
|
МГ |
От 0 до 15 |
±1,5 |
±3,0 |
±2,0 |
±2,0 |
±3,0 |
|
От 0 до 25 | ||||||
|
От 0 до 50 |
- |
±4,0 |
- |
- |
- | |
|
МП |
От 0 до 10 |
±2,0 |
±2,0 |
±2,0 |
±4,0 | |
Таблица 5 - Допуск плоскостности плоских измерительных поверхностей
|
Тип микрометра |
Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности | |
|
1 |
2 | |
|
МК, МЛ; МТ; МГ; МП |
0,6 |
0,9 |
|
МЗ |
0,9 | |
|
Примечание: Для микрометров с отсчетом показаний по шкалам стебля и барабана с нониусом допуск плоскостности измерительных поверхностей должен соответствовать нормам класса точности 1 | ||
Таблица 6 - Допуск параллельности плоских измерительных поверхностей микрометров типов
МК, МЗ
|
Тип микрометра |
Диапазон измерений микрометра, мм |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | |
|
1 |
2 | ||
|
МК |
От 0 до 25 |
1,5 |
2,0 |
|
От 25 до 50 |
2,0 | ||
|
От 50 до 75 |
3,0 |
3,0 | |
|
От 75 до 100 | |||
|
От 100 до 125 |
4,0 | ||
|
От 125 до 150 | |||
|
От 150 до 175 | |||
|
От 175 до 200 | |||
|
От 200 до 225 |
4,0 |
6,0 | |
|
От 225 до 250 | |||
|
От 250 до 275 |
5,0 |
8,0 | |
|
От 275 до 300 | |||
|
От 300 до 400 | |||
|
От 400 до 500 |
7,0 |
10,0 | |
|
От 500 до 600 |
12,0 | ||
|
МЗ |
От 0 до 25 |
2,0 |
2,0 |
|
От 25 до 50 | |||
|
От 50 до 75 |
3,0 |
3,0 | |
|
От 75 до 100 | |||
|
Примечание:
| |||
Таблица 7 - Метрологические характеристики установочных мер
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера микрометров класса точности, мкм |
Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм | |
|
1 |
2 | ||
|
25; 50; 75 |
±1,0 |
±1,5 |
0,50 |
|
100; 125 |
±1,2 |
±2,0 |
0,75 |
|
150;175 |
1,00 | ||
|
200; 225; 250;275 |
±1,5 |
1,50 | |
|
325; 375; 425; 475 |
±2,0 |
±3,5 |
- |
|
525;575 |
±4,0 |
- | |
Таблица 8 - Габаритные размеры и масса микрометров
|
Тип микрометра |
Диапазон измерений, мм |
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
|
МК |
От 0 до 25 |
129x57x20 |
0,30 |
|
От 25 до 50 |
162x73x20 |
0,45 | |
|
От 50 до 75 |
189x88x20 |
0,60 | |
|
От 75 до 100 |
208x106x20 |
0,80 | |
|
От 100 до 125 |
243x122x20 |
1,00 | |
|
От 125 до 150 |
271x138x20 |
1,10 | |
|
От 150 до 175 |
299x156x20 |
1,65 | |
|
От 175 до 200 |
326x173x20 |
1,80 | |
|
От 200 до 225 |
351x200x20 |
1,90 | |
|
От 225 до 250 |
370x220x20 |
2,00 | |
|
От 250 до 275 |
417x235x20 |
2,20 | |
|
От 275 до 300 |
443x249x20 |
2,30 | |
|
От 300 до 400 |
585x411x40 |
2,60 | |
|
От 400 до 500 |
691x455x40 |
4,10 | |
|
От 500 до 600 |
795x546x40 |
5,20 | |
|
МЛ |
От 0 до 5 |
125x116x57 |
0,30 |
|
От 0 до 10 |
125x116x57 |
0,30 | |
|
От 0 до 25 |
142x116x57 |
0,35 | |
|
МТ |
От 0 до 25 |
128x57x20 |
0,20 |
|
МЗ |
От 0 до 25 |
128x57x25 |
0,25 |
|
От 25 до 50 |
155x76x25 |
0,50 | |
|
От 50 до 75 |
178x90x25 |
0,85 | |
|
От 75 до 100 |
204x108x25 |
0,90 | |
|
МГ |
От 0 до 15 |
115x30x30 |
0,11 |
|
От 0 до 25 |
119x20x20 |
0,14 | |
|
От 0 до 50 |
185x30x30 |
0,40 | |
|
МП |
От 0 до 10 |
95x20x20 |
0,10 |
Таблица 9 - Метрологические характеристики микрометров
|
Наименование характеристики |
Значение |
|
Расстояние от стебля до измерительной кромки барабана, мм, не более |
0,45 |
|
Расстояние от торца конической части барабана до начального штриха шкалы стебля, мм, не более |
0,15 |
|
Зазор между концом стрелки и шкалой циферблата микрометров типа МЛ, мм, не более |
0,7 |
|
Перекос плоской измерительной поверхности микрометрического винта, закрепленного стопорным устройством, микрометров типа МК, мкм, для микрометров с верхними пределами диапазонов измерений:
|
1 2 |
|
Параметр шероховатости Ra измерительных поверхностей микрометра и установочных мер по ГОСТ 2789-73, мкм, не более |
0,08 |
Таблица 10 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +16 до +24 От +17 до +23 От +18 до +22 58±20 |
