Сведения о средстве измерений: 91591-24 Штангенглубиномеры

Номер по Госреестру СИ: 91591-24
91591-24 Штангенглубиномеры
(Точинтех)

Назначение средства измерений:
Штангенглубиномеры Точинтех (далее по тексту - глубиномеры) предназначены для измерений глубины элементов деталей, выемок, выступов, пазов.

сертификация программного обеспечения
Внешний вид. Штангенглубиномеры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Штангенглубиномеры
Рисунок № 1
Внешний вид. Штангенглубиномеры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Штангенглубиномеры
Рисунок № 2
Внешний вид. Штангенглубиномеры, http://oei-analitika.ru рисунок № 3
Внешний вид.
Штангенглубиномеры
Рисунок № 3
Внешний вид. Штангенглубиномеры, http://oei-analitika.ru рисунок № 4
Внешний вид.
Штангенглубиномеры
Рисунок № 4

Общие сведения

Дата публикации - 18.03.2024
Срок свидетельства - 14.03.2029
Номер записи - 193481
ID в реестре СИ - 1415216
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - GUILIN MEASURING AND CUTTING TOOL CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№704 от 2024.03.14 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Штангенглубиномеры (Точинтех)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений GUILIN MEASURING AND CUTTING TOOL CO., LTD

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85453-22
04.05.2027
Микрометры, Обозначение отсутствует
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
85501-22
04.05.2027
Штангенциркули, Обозначение отсутствует
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
86614-22
31.08.2027
Индикаторы часового типа с ценой деления 0,01 мм, Обозначение отсутствует
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
87116-22
17.10.2027
Штангенциркули, Обозначение отсутствует
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
87512-22
12.12.2027
Глубиномеры микрометрические, Обозначение отсутствует
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
89053-23
17.05.2028
Штангенциркули, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
89035-23
17.05.2028
Микрометры, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
89335-23
15.06.2028
Индикаторы часового типа с ценой деления 0,01 мм, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
89868-23
29.08.2028
Штангенрейсмасы, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
90095-23
04.10.2028
Нутромеры индикаторные с ценой деления 0,01 мм, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
90410-23
03.11.2028
Глубиномеры микрометрические, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
91591-24
14.03.2029
Штангенглубиномеры, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год
92090-24
08.05.2029
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм, Точинтех
GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ )
ОТ
МП
1 год

Кто поверяет Штангенглубиномеры (Точинтех)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Штангенглубиномеры (Точинтех)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на лицевую поверхность штанги штангенглубиномера методом лазерной маркировки и на титульный лист паспорта типографским методом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенглубиномеров Точинтех.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

ГОСТ 162-90 «Штангенглубиномеры. Технические условия».

Правообладатель

GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР

Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002

Изготовитель

GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002

Испытательный центр

Общество     с     ограниченной     ответственностью     «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru

Правообладатель

GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002

Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.

К средствам измерений данного типа относятся штангенглубиномеры моделей:

  • - ТТТГ - с отсчетом по нониусу;

  • - ТГК - с отсчетом по круговой шкале;

  • - ТГЦ - с цифровым отсчетным устройством.

Ттангенглубиномеры модели ТГ состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала и рамки с нониусом, которая перемещается вдоль штанги, устройства для зажима рамки или без него.

Ттангенглубиномеры модели ТГК состоят из штанги, на которой нанесена миллиметровая шкала и круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

Ттангенглубиномеры модели ТГЦ состоят из следующих элементов: штанги, на которой расположена индуктивная шкала, и рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, источника питания, устройства для зажима рамки или без него.

Рамка своей измерительной поверхностью базируется на измеряемую деталь.

К данному типу средств измерений относятся штангенглубиномеры торговой марки «Точинтех»

Внешний вид. Штангенглубиномеры (Точинтех), http://oei-analitika.ru

Логотип ■ ' ■ наносится на паспорт штангенглубиномеров типографским методом, на штангу или рамку, и на футляр штангенглубиномеров краской, в виде наклейки или методом лазерной маркировки.

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на штангу, рамку или на корпус цифрового отсчетного устройства лазерной маркировкой, краской или в виде наклейки в местах, указанных на рисунках 1-3.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид штангенглубиномеров с указанием мест нанесения знака утверждения типа указан на рисунках 1-3.

Пломбирование штангенглубиномеров от несанкционированного доступа не предусмотрено.

Внешний вид. Штангенглубиномеры (Точинтех), http://oei-analitika.ru

Место нанесения знака

утверждения типа

Место нанесения заводского номера

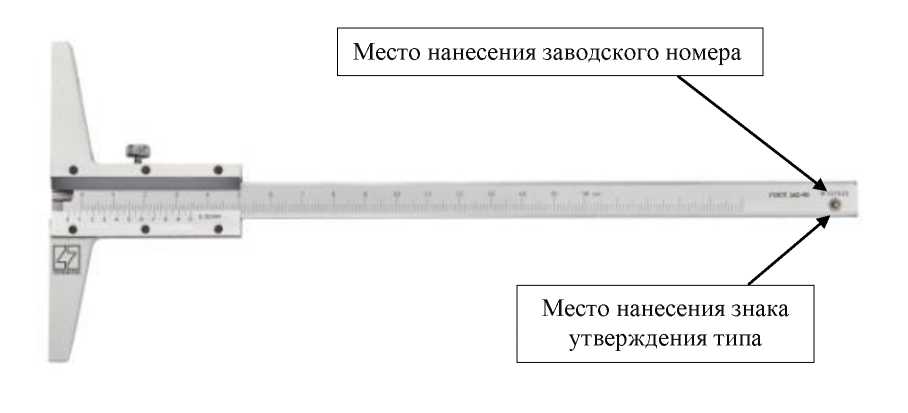

Рисунок 1 - Общий вид штангенглубиномеров модели ШГ с указанием мест нанесения заводского номера и знака утверждения типа

Внешний вид. Штангенглубиномеры (Точинтех), http://oei-analitika.ru

утверждения типа

Место нанесения знака

Место нанесения заводского номера

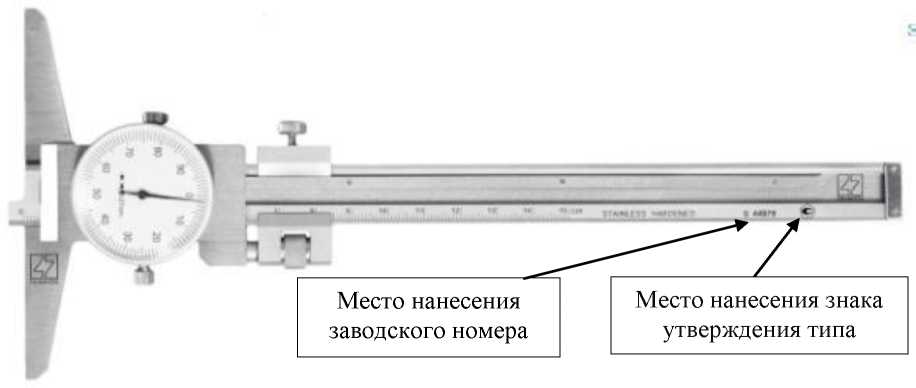

Рисунок 2 - Общий вид штангенглубиномеров модели ШГК с указанием мест нанесения заводского номера и знака утверждения типа

Внешний вид. Штангенглубиномеры (Точинтех), http://oei-analitika.ru

Место нанесения знака

утверждения типа

КХЛ IMK UtKil

<

Место нанесения заводского номера

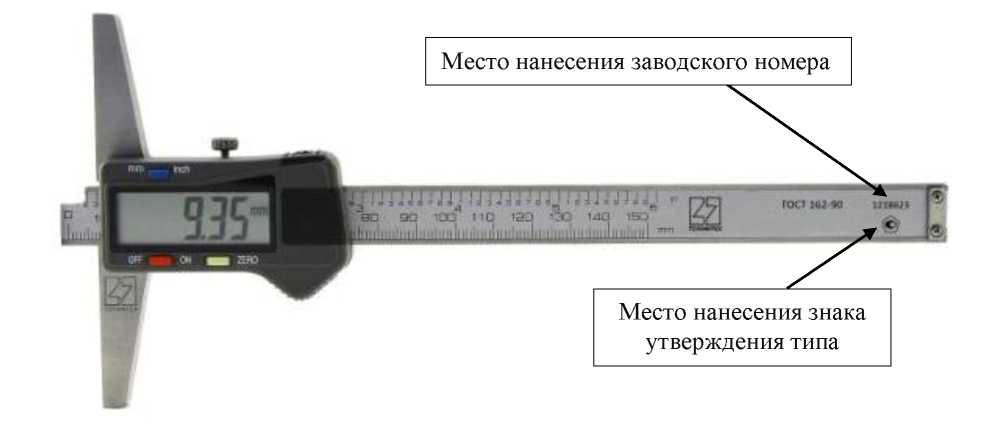

Рисунок 3 - Общий вид штангенглубиномеров модели ШГЦ с указанием мест нанесения
