Номер по Госреестру СИ: 92090-24
92090-24 Индикаторы рычажно-зубчатые с ценой деления 0,01 мм
(Точинтех)
Назначение средства измерений:
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм Точинтех (далее по тексту -индикаторы) предназначены для измерений радиального биения, центрирования валов и отверстий, а также для контроля параллельности и выравнивания поверхностей в станках и приспособлениях.
![Внешний вид. Индикаторы рычажно-зубчатые с ценой деления 0,01 мм, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2024-92090-24_files/2024-92090-24-1.jpg)
Внешний вид.
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм
Рисунок № 1

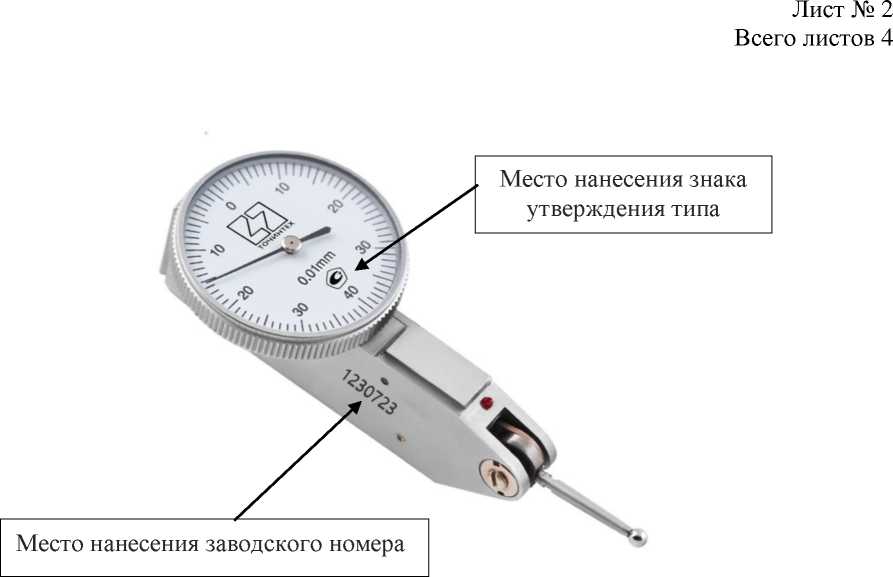

![Внешний вид. Индикаторы рычажно-зубчатые с ценой деления 0,01 мм, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2024-92090-24_files/2024-92090-24-2.jpg)
Внешний вид.
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на боковую или заднюю поверхность корпуса индикатора методом лазерной маркировки и на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов.
Лист № 4
Всего листов 4
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ГОСТ 5584-75 «Индикаторы рычажно-зубчатые с ценой деления 0,01 мм. Технические условия».
Правообладатель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Тел: (86-773) 3814349, факс: (86-773) 3814270
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Тел: (86-773) 3814349, факс: (86-773) 3814270
Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства.
К данному типу средств измерений относятся индикаторы рычажно-зубчатые с ценой деления 0,01 мм торговой марки «Точинтех» следующих типов:
-
- ИРБ - боковые со шкалами, параллельными оси измерительного рычага в среднем положении;
-
- ИРТ - торцевые со шкалами, перпендикулярными к оси измерительного рычага в среднем положении и к плоскости его поворота.
Индикаторы могут быть оснащены зажимным устройством типа «ласточкин хвост», со втулкой для крепления в стойках и штативах.
Конструкция индикаторов обеспечивает возможность поворота измерительного рычага в пределах ±90° от его среднего положения и неизменность установленного положения в процессе измерения.
![Внешний вид. Индикаторы рычажно-зубчатые с ценой деления 0,01 мм (Точинтех), http://oei-analitika.ru](../kurilka/type_si_html/2024-92090-24_files/2024-92090-24-1.jpg)
Логотип наносится на паспорт индикатора типографским методом, на
циферблат - краской.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса индикатора краской или лазерной маркировкой в местах, указанных на рисунках 1-2.
Сведения о диапазоне измерений и цене деления наносятся на циферблат с помощью
краски.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено. Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид индикаторов указан на рисунках 1 - 2.
![Внешний вид. Индикаторы рычажно-зубчатые с ценой деления 0,01 мм (Точинтех), http://oei-analitika.ru](../kurilka/type_si_html/2024-92090-24_files/2024-92090-24-2.jpg)
Рисунок 1 - Общий вид индикаторов типа ИРБ с указанием мест нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид индикаторов типа ИРТ с указанием мест нанесения знака утверждения типа и заводского номера
Лист № 3 Всего листов 4Таблица 1 -
Наименование характеристики |
Значение |
Диапазон измерений, мм |
От 0 до 0,8 |
Цена деления, мм |
0,01 |
Измерительное усилие, Н |
От 0,1 до 0,4 |
Усилие поворота измерительного рычага, Н |
От 2,5 до 7,0 |
Наибольшая разность погрешностей* измерений индикатора при любом его положении и положении рычага, мм:
|
0,004 0,010 |
Размах показаний**, мм, не более |
0,003 |
Параметр шероховатости Ra по ГОСТ 2789-73 измерительной поверхности рычага, мкм, не более |
0,08 |
Габаритные размеры (ДхШхВ), мм, не более, для типов:
|
90х30х24 70х30х50 |
Масса, кг, не более, для типов:
|
0,052 0,054 |
Условия эксплуатации:
|
от +17 до +23 от 40 до 80 |
Примечание: *Под наибольшей разностью погрешностей индикатора понимают наибольшую алгебраическую разность значений погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага. *Под размахом показаний понимается наибольшая разность между отдельными повторяемыми показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях. |
