Номер по Госреестру СИ: 86614-22
86614-22 Индикаторы часового типа с ценой деления 0,01 мм
(Обозначение отсутствует)
Назначение средства измерений:
Индикаторы часового типа с ценой деления 0,01 мм (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Внешний вид.
Индикаторы часового типа с ценой деления 0,01 мм
Рисунок № 1
Внешний вид.
Индикаторы часового типа с ценой деления 0,01 мм
Рисунок № 2
Внешний вид.
Индикаторы часового типа с ценой деления 0,01 мм
Рисунок № 3
Внешний вид.
Индикаторы часового типа с ценой деления 0,01 мм
Рисунок № 4
Внешний вид.
Индикаторы часового типа с ценой деления 0,01 мм
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГ осударственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;
ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия».
ПравообладательGUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Тел: (86-773) 3814349, факс: (86-773) 3814270
E-mail: sales@sinoshan.com
Изготовитель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНРАдрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Тел: (86-773) 3814349, факс: (86-773) 3814270
E-mail: sales@sinoshan.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНРАдрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Тел: (86-773) 3814349, факс: (86-773) 3814270
E-mail: sales@sinoshan.com
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня с наконечником во вращательное движение стрелки по циферблату со шкалой.
Индикатор состоит из измерительного стержня, перемещающегося параллельно шкале в направляющей гильзе, и устройства преобразования линейного перемещения измерительного стержня в круговое движение стрелки. В индикаторах циферблат выполнен поворотным для совмещения нулевого деления шкалы циферблата с текущим исходным положением стрелки. Корпус индикатора соответствует обыкновенному исполнению, предохраняющий механизм индикатора от загрязнений и механических повреждений.
Индикаторы изготавливаются с регулируемым полем допуска.
Индикаторы изготавливаются двух классов точности 0 и 1, отличающиеся между собой метрологическими характеристиками.
Общий вид индикаторов, в зависимости от диапазона измерений, представлен на рисунках 1-4.
Примеры условного обозначения индикатора:
-
- с диапазоном измерений 0—2 мм, класса точности 0:
Индикатор ИЧ02 кл. 0 ГОСТ 577-68
-
- индикатора с диапазоном измерений 0—10 мм, класса точности 1:
Индикатор ИЧ10 кл. 1 ГОСТ 577-68
Логотип ZITOITI наносится на паспорт индикатора типографским методом, на циферблат краской.
Заводской номер наносится на боковую или заднюю поверхность корпуса индикатора лазерной маркировкой и содержит формат буквенно-цифрового обозначения.
Сведения о диапазоне измерений и цене деления наносятся на циферблат с помощью краски.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.

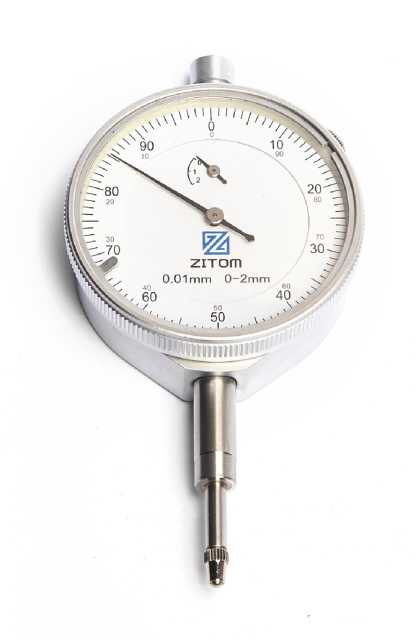

Рисунок 1 - Общий вид индикаторов с диапазоном измерений от 0 до 2 мм

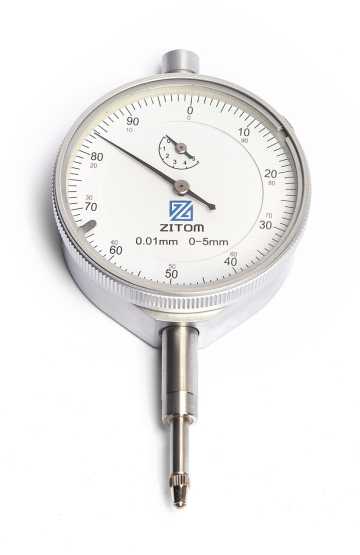

Рисунок 2 - Общий вид индикаторов с диапазоном измерений от 0 до 5 мм

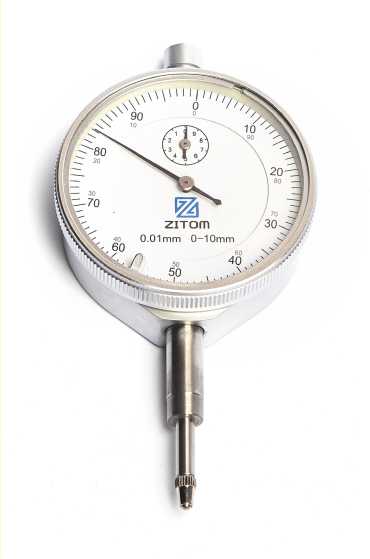

Рисунок 3 - Общий вид индикаторов с диапазоном измерений от 0 до 10 мм

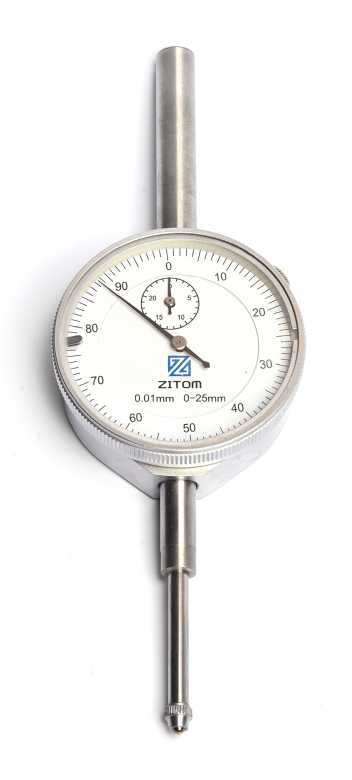

Рисунок 4 - Общий вид индикаторов с диапазоном измерений от 0 до 25 мм
Лист № 4
Всего листов 8
Таблица 1 - Наибольшая разность погрешностей, размах и вариация показаний индикаторов
Класс точнос ти |
Наибольшая разность погрешностей измерений индикатора, мкм |
Размах показаний индикатора для диапазона измерений, мкм, не более |
Вариация показаний индикатора для диапазона измерений, мкм, не более | |||||||
на любом участке диапазона измерений, мм |
во всем диапазоне измерений, мм | |||||||||
Л0,1 |
Л1 |
Л2 |
Л5 |
Л10 |
Л25 |
до 10 мм |
св. 10 мм |
до 10 мм |
св. 10 мм | |
0 |
4 |
8 |
10 |
12 |
15 |
22 |
3 |
5 |
2 |
5 |
1 |
6 |
10 |
12 |
16 |
20 |
30 |
6 |
3 |
6 | |
Примечания:
|
Таблица 2 - Измерительное усилие индикаторов и его колебание
Диапазон измерений, мм |
Наибольшее измерительное усилие при прямом ходе, Н |
Колебание измерительного усилия, Н, не более, при | |
прямом или обратном ходе |
изменении направления движения измерительного стержня | ||
От 0 до 2 |
0,4 | ||
От 0 до 5 |
1,5 |
0,6 |
0,5 |
От 0 до 10 | |||
От 0 до 25 |
3,0 |
1,8 |
1,0 |
Таблица 3 - Технические характеристики индикаторов
Наименование характеристики |
Значение |
Присоединительный диаметр гильзы |
8h7 |
Отклонение от цилиндричности присоединительного диаметра гильзы, мкм, не более |
8 |
Общий ход измерительного стержня превышает рабочий, мм, не менее чем на, для индикаторов с диапазонами измерений: от 0 до 2 мм от 0 до 5 мм, от 0 до 10 мм от 0 до 25 мм |
0,3 0,5 1,0 |
Изменение показаний индикатора при нажиме на измерительный стержень в направлении, перпендикулярном его оси с усилием от 2,0 до 2,5 Н, дел шкалы, не более, для индикаторов с диапазонами измерений: от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм от 0 до 25 мм |
0,5 1,5 |
Длина деления шкалы, мм, не менее |
1 |
Ширина штрихов, мм, для индикаторов с диапазонами измерений: от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм от 0 до 25 мм |
От 0,15 до 0,25 От 0,15 до 0,35 |
Ширина стрелки в части, которая находится над шкалой, мм |
От 0,15 до 0,20 |
Расстояние между концом стрелки и циферблатом, мм, не более |
0,7 |
Параметр шероховатости Ra по ГОСТ 2789-73 наружной поверхности присоединительной гильзы, мкм, не более. |
0,63 |
Параметр шероховатости Ra по ГОСТ 2789-73 рабочей поверхности измерительного наконечника, мкм, не более |
0,10 |
Таблица 4 - Наибольший диаметр индикатора, габаритные размеры и масса
Диапазон измерений, мм От 0 до 2 |
Наибольший диаметр индикатора, мм 42 |
Г абаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
42х23х100 |
0,120 | ||
От 0 до 5 |
60 |
60х24х115 |
0,180 |
От 0 до 10 |
60 |
60х24х115 |
0,180 |
От 0 до 25 |
100 |
100х30х180 |
0,300 |
Примечание: *-размеры указаны без учёта размера крепёжного ушка. |
Таблица 5 - Условия эксплуатации и полный средний срок службы
Наименование характеристики |
Значение |
Условия эксплуатации:
|
От +15 до +25 2 80 |
Полный средний срок службы, лет |
6 |
