Принцип действия комплексов основан на измерении давления, перепада давления на сужающем устройстве и температуры газа, преобразовании импульсного сигнала расходомера-счётчика газа в значение объёма газа при рабочих условиях и вычислении расхода и объёма газа при стандартных условиях с учетом условно-постоянных параметров: плотности газа при стандартных условиях и компонентного состава газа. Расчет коэффициента сжимаемости и плотности газа выполняется в соответствии с ГОСТ 30319.2-2015 и ГОСТ 30319.3-2015.

Комплексы состоят из:

• - вычислителя с программным обеспечением;

• - терминала CHIT СТА01.20.00;

• -  преобразователей давления 3051, преобразователей давления измерительных «ЭЛЕМЕР-АИР-30М», преобразователей давления измерительных СДВ-SMART;

• - преобразователей разности давлений 3051, преобразователей разности давлений измерительных «ЭЛЕМЕР-АИР-30М», преобразователей разности давлений СДВ-SMART.

• - термопреобразователей сопротивления ТСМ 012, ТСП 012, преобразователя сопротивления СНАГ687281.017;

- блока питания БП4-12 СНАГ 436.234.001/СТА 10.00.00,

- концентратора сигналов КС-8С/1 (КС-4С/1) СТИГ2.736.013;

- барьера искрозащиты ISCOM СНАГ 436231.001.

Комплексы имеют модификации Суперфлоу-IIE и Суперфлоу-IIET которые отличаются комплектностью и методом измерений расхода и объема газа.

Комплекс модификации Суперфлоу-IIE осуществляет автоматическое непрерывное измерение давления, перепада давления, температуры и вычисление расхода и объема газа при стандартных условиях в соответствии с ГОСТ 8.586.1-2005 - ГОСТ 8.586.5-2005 (ИСО 5167-1:2003) с учетом условно-постоянных параметров: плотности газа при стандартных условиях, содержания азота и углекислого газа. Метод расчета физических свойств по ГОСТ 30319.2-2015.

Комплекс Суперфлоу-IIE может использоваться одновременно на одном, двух или трех измерительных трубопроводах.

Комплекс модификации     Суперфлоу-IIE    осуществляет отображение

на жидкокристаллическом дисплее, а также регистрацию на бумажном носителе с указанием даты и текущего времени следующих параметров:

• - расхода газа за интервал, соответствующий виду отчета, приведенного к стандартным условиям, по каждому измерительному трубопроводу;

• - объема газа, приведенного к стандартным условиям;

• - индикацию по вызову оператора на экране дисплея терминала следующей информации по каждому измерительному трубопроводу:

• - расхода газа при рабочих условиях, при стандартных условиях, м³/час;

• -  давления, кПа (кгс/см²);

• -  перепада давления, кПа (кгс/м²);

• - температуры, ⁰С;

• - расхода (нарастающего объема) газа от начала контрактных суток, м³.

Комплекс модификации Суперфлоу-IIET выпускается в трех исполнениях.

Комплекс модификации Суперфлоу-IIET исполнение 1:

• - осуществляет автоматическое непрерывное измерение давления и температуры газа, преобразование импульсного сигнала преобразователя расхода газа и вычисление расхода и объема газа при стандартных условиях в соответствии с ГОСТ Р 8.740-2011 или ГОСТ 8.611-2013 на одном или двух измерительных трубопроводах. Метод расчета физических свойств по ГОСТ 30319.2-2015.

Комплекс модификации Суперфлоу-IIET исполнение 2:

• - осуществляет автоматическое непрерывное измерение давления, перепада давления, температуры и вычисление расхода и объема газа при стандартных условиях в соответствии с ГОСТ 8.586.1-2005 - ГОСТ 8.586.5-2005 (ИСО 5167-1:2003) на первом измерительном трубопроводе; Метод расчета физических свойств по ГОСТ 30319.2-2015.

• - осуществляет автоматическое непрерывное измерение давления и температуры газа, преобразование импульсного сигнала преобразователя расхода газа и вычисление расхода и объема газа при стандартных условиях в соответствии с ГОСТ Р 8.740-2011 или ГОСТ 8.611-2013 на втором измерительном трубопроводе. Метод расчета физических свойств по ГОСТ 30319.2-2015.

Комплекс модификации Суперфлоу-IIET исполнение 3:

• - осуществляет автоматическое непрерывное измерение давления и температуры газа, преобразование импульсного сигнала преобразователя расхода газа и вычисление расхода и объема газа при стандартных условиях в соответствии с ГОСТ Р 8.740-2011 или ГОСТ 8.611-2013. Метод расчета физических свойств по ГОСТ 30319.3-2015. Вычисление физических свойств, на основе данных о компонентном составе.

Комплекс модификации    Суперфлоу-IIET    осуществляет отображение

на жидкокристаллическом дисплее, а также регистрацию на бумажном носителе с указанием даты и текущего времени следующих параметров:

• - расхода газа за интервал, соответствующий виду отчета, приведенного к стандартным условиям, по каждому измерительному трубопроводу;

• - объема газа, приведенного к стандартным условиям;

• - индикацию по вызову оператора на экране дисплея терминала следующей информации по каждому измерительному трубопроводу:

• - расхода газа при рабочих условиях, при стандартных условиях м³ /час;

• - давления, кПа (кгс/см²);

• - перепада давления, кПа (кгс/м²) (исполнение 2 измерительный трубопровод 1);

• - температуры, ⁰С;

• - расхода (нарастающего объема) газа от начала контрактных суток, м³.

Заводской номер в виде цифрового кода наносится на фирменную планку комплекса методом лазерной гравировки, устанавливаемую на лицевой поверхности вычислителя.

Общий вид комплексов с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1.

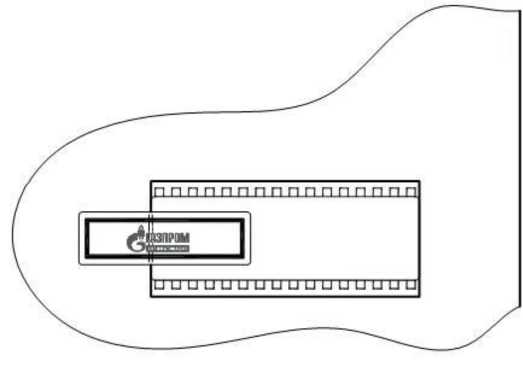

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения наклейки изготовителя

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
