Номер по Госреестру СИ: 88399-23
88399-23 Комплексы программно-технические
(Магистраль)
Назначение средства измерений:
Комплексы программно-технические Магистраль (далее - ПТК) предназначены для измерений аналоговых сигналов силы постоянного электрического тока.
Внешний вид.
Комплексы программно-технические
Рисунок № 1
Программное обеспечение
В состав программного обеспечения (ПО) входят:
-
- встроенное ПО модулей ввода аналоговых сигналов ПТК;
-
- ПО верхнего уровня (ПО ВУ).
Встроенное ПО модулей ввода аналоговых сигналов ПТК является метрологически значимым и устанавливается в энергонезависимую память модулей при изготовлении. Метрологические характеристики ПТК нормированы с учетом влияния на них встроенного ПО. Конструкция модулей исключает возможность несанкционированного доступа к встроенному ПО и изменения измерительной информации. Уровень защиты встроенного ПО модулей ввода аналоговых сигналов ПТК «высокий» в соответствии с п.4.5 рекомендации Р 50.2.077-2014.
ПО ВУ предназначено для конфигурирования модулей ввода аналоговых сигналов, анализа и отображения измерительной информации. Для защиты ПО ВУ и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована с помощью различных паролей для каждого из уровней доступа к ПО. Уровень защиты ПО ВУ «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) ПТК приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО ВУ
Идентификационные данные |
Значение | ||
Идентификационное наименование ПО |
SCADA - система «Зонд» |
SCADA - система «Горизонт» |
SCADA - система Поток-ДУ «Альфа платформа TREI» |
Номер версии (идентификационный номер ПО), не ниже |
2006 |
1.0 |
1.6 |
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 26.51.44-033-00159093-2022. Программно-технический комплекс «Магистраль». Технические условия.
ПравообладательПубличное акционерное общество «Газпром автоматизация»
(ПАО «Газпром автоматизация»)
Адрес юридического лица: 117405, г. Москва, вн. тер. г. муниципальный округ
Чертаново Южное, ул. Кирпичные Выемки, д. 3, помещ.У1, ком. 21 ИНН 7704028125
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Изготовитель
Публичное акционерное общество «Газпром автоматизация»(ПАО «Газпром автоматизация»)
ИНН 7704028125
Адрес юридического лица: 117405, г. Москва, вн. тер. г. муниципальный округ
Чертаново Южное, ул. Кирпичные Выемки, д. 3, пом.У1, ком. 21
Адрес места осуществления деятельности:117405, г. Москва, ул. Кирпичные выемки, д. 3, стр. 2
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Телефон: (495) 437-55-77
Факс: (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Публичное акционерное общество «Газпром автоматизация»(ПАО «Газпром автоматизация»)
Адрес юридического лица: 117405, г. Москва, вн. тер. г. муниципальный округ
Чертаново Южное, ул. Кирпичные Выемки, д. 3, помещ.У1, ком. 21 ИНН 7704028125
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Комплексы программно-технические «Магистраль» предназначены для создания следующих автоматизированных систем управления (далее - АСУ): Систем линейной телемеханики (СЛТМ), САУ объектов ГРС (САУ ГРС), САУ объектов ГИС (САУ ГИС), САИС зданий и сооружений (САИС), её составных частей и оборудования составных частей. Возможные варианты исполнений ПТК «Магистраль» для АСУ: Магистраль - 2, Магистраль - 5, Магистраль - 21, Магистраль ДУ.
Составные части АСУ на базе ПТК «Магистраль» могут быть пространственно распределены по объекту и расположены в месте эксплуатации соответственно типу защиты от проникновения пыли и влаги, от воздействия внешних климатических факторов, а также типу взрывобезопасности, обеспечиваемой оболочкой (корпусом) составной части.
Составные части АСУ на базе ПТК «Магистраль» объединяют на производственном объекте в единую информационно-управляющую систему (ИУС) специально организованными информационными каналами или линиями информационной связи, не входящими в состав типовой АСУ и предоставляемыми производственным объектом при создании АСУ согласно Проекту автоматизации производственного объекта Заказчика.
ПТК «Магистраль» относится к изделиям контроля и регулирования технологических процессов и предназначена для создания на Объектах согласно Проекту автоматизации объектно-ориентированной проектно-компонуемой системы.
ПТК относится к многоканальным, многофункциональным, восстанавливаемым, информационно-управляющим устройствам длительного непрерывного функционирования с измерительными функциями, подлежащих периодическому техническому обслуживанию. ПТК содержит составные части с измерительными компонентами, которые относятся к взаимозаменяемым средствам автоматизации по ГОСТ Р 52931-2008.
Общий вид шкафов ПТК представлен на рисунке 1. Заводской номер ПТК в виде цифрового кода наносится на шильдик на дверь шкафа ПТК согласно рисунку 1 и в формуляр. Нанесение знака поверки в виде наклейки на ПТК не предусмотрено.

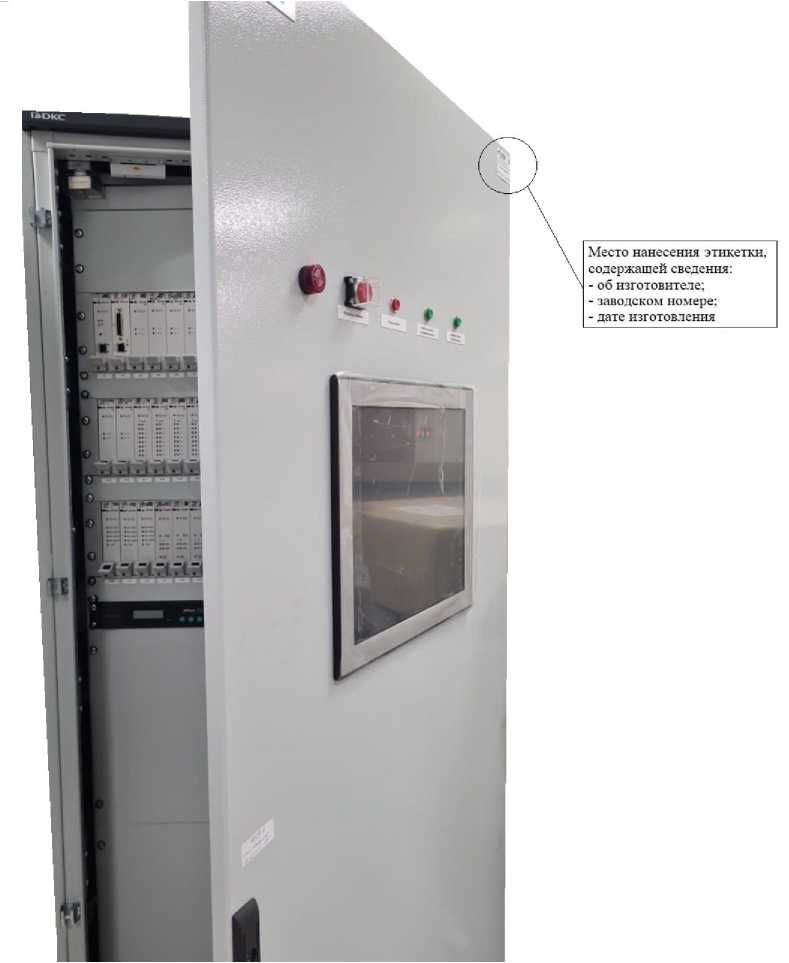

Рисунок 1 - Общий вид шкафов ПТК с указанием места нанесения заводского номера
Пломбирование не предусмотрено.
Таблица 2 - Метрологические характеристики ПТК
Изменяемая величина |
Диапазон изменений |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Пределы допускаемой дополнительной погрешности изменений, вызванной изменением температуры окружающего воздуха от границ области нормальных значений до любой температуры в пределах рабочего диапазона или изменением питающей сети в пределах от 187 до 242 В, % от диапазона измерений |
Сила постоян ного тока |
от 4 до 20 мА |
±0,2 |
±0,1 |
Таблица 3 - Основные технические характеристики ПТК
Наименование характеристики |
Значение |
Нормальные условия применения:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Рабочие условия применения:
|
от -40 до +70 до 100 от 53,3 до 106,7 |
