Номер по Госреестру СИ: 89873-23
89873-23 Корректоры объема газа
(Суперфлоу 23)
Назначение средства измерений:
Корректоры объема газа Суперфлоу 23 (далее — корректоры) предназначены для измерений давления и температуры газа, преобразования количества импульсов от расходомеров-счетчиков газа в значения объема газа при рабочих условиях и приведения объема газа к стандартным условиям по ГОСТ 2939-63.
Внешний вид.
Корректоры объема газа
Рисунок № 1
Внешний вид.
Корректоры объема газа
Рисунок № 2
Общие сведения
Дата публикации - 31.08.2023
Срок свидетельства - 31.08.2028
Номер записи - 191828
ID в реестре СИ - 1410749
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года - для исполнения "В"; 5 лет - для стандартного исполнения
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Суперфлоу 23,
Производитель
Изготовитель - Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1769 от 2023.08.31 ПРИКАЗ_Об утверждении типов средств измерений (12)
№1968 от 2024.08.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Корректоры объема газа (Суперфлоу 23)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84336-22 |
Система измерений количества и показателей качества нефти № 1101 ПСП "Уренгой - Пур-Пэ", - Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
84544-22 |
Система измерений количества и показателей качества нефти № 1104 ПСП "Уренгой - Пур-Пэ" резервная, Обозначение отсутствует Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88037-23 27.01.2028 |
Комплексы программно-технические, ПТК-Э Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
88398-23 01.03.2028 |
Контроллеры , Суперфлоу-31 Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
88399-23 01.03.2028 |
Комплексы программно-технические, Магистраль Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
88823-23 17.04.2028 |
Комплексы измерительные, Суперфлоу-21В Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89129-23 26.05.2028 |
Комплексы многониточные измерительные микропроцессорные, Суперфлоу-IIЕ Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
89473-23 10.07.2028 |
Комплексы программно-технические, Промысел-КЦ Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89490-23 12.07.2028 |
Модули контроля параметров и модули концентратора данных, Скважина-ТР Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89873-23 31.08.2028 |
Корректоры объема газа, Суперфлоу 23 Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
3 года - для исполнения "В"; 5 лет - для стандартного исполнения |
|
90878-23 25.12.2028 |
Комплексы программно-технические, Неман-Р Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92936-24 21.08.2029 |
Комплексы измерительные, Суперфлоу 23СГ Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92936-24 21.08.2029 |
Комплексы измерительные, Суперфлоу 23СГ Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Корректоры объема газа (Суперфлоу 23)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГАЗИЗМЕРЕНИЯ" (RA.RU.310613) | 6 | 4 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Корректоры объема газа (Суперфлоу 23)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Корректоры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования, или внесения изменений. Встроенные средства для программирования или изменения ПО отсутствуют. Защита от преднамеренных и непреднамеренных изменений достигается путём установки специальной крышки, препятствующей демонтажу платы и скрывающей элементы, обеспечивающие возможность корректировки градуировочной характеристики измерительных каналов и загрузку встроенного ПО. Защитная крышка опечатывается и содержит предупредительную надпись «Не вскрывать! Опломбировано изготовителем». Схема пломбирования защитной крышки корректоров приведена на рисунке 2.
Метрологические характеристики корректоров нормированы с учетом влияния программного обеспечения. Корректор обеспечивает идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО корректоров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Стандартное исполнение |
Исполнение «Д» |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО |
1.x |
2.x |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты программного обеспечения корректоров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по P 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус корректора методом печати на самоклеящейся полиэфирной плёнке и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе СНАГ.407229.001 РЭ «Корректор объёма газа «Суперфлоу 23». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков;
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода;
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода;
СНАГ.407229.001 ТУ. Корректоры объёма газа «Суперфлоу 23». Технические условия.
ПравообладательПубличное акционерное общество «Газпром автоматизация» (ПАО «Газпром автоматизация»)
ИНН 7704028125
Юридический адрес: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново
Южное, ул. Кирпичные Выемки, д. 3, помещ.У1, ком. 21
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Изготовитель
Публичное акционерное общество «Газпром автоматизация»
(ПАО «Газпром автоматизация»)
ИНН 7704028125
Юридический адрес: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные Выемки, д. 3, помещ.У! ком. 21
Адрес места осуществления деятельности:117405, г. Москва, ул. Кирпичные выемки, д. 3
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Публичное акционерное общество «Газпром автоматизация» (ПАО «Газпром автоматизация»)ИНН 7704028125
Юридический адрес: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново
Южное, ул. Кирпичные Выемки, д. 3, помещ.У1, ком. 21
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Принцип действия корректоров основан на измерении абсолютного давления и температуры газа, преобразовании импульсного сигнала расходомера-счётчика газа в значение объёма газа при рабочих условиях и вычислении объёма газа при стандартных условиях с учетом условно-постоянных параметров: плотности газа при стандартных условиях и компонентного состава газа. Расчет коэффициента сжимаемости газа и плотности газа выполняется по ГОСТ 30319.2-2015. Приведение объема газа к стандартным условиям выполняется по ГОСТ Р 8.740-2011 и ГОСТ 8.611-2013.
Корректоры состоят из электронного блока, встроенного или выносного преобразователя давления и термопреобразователя. Корпус электронного блока корректора выполнен из алюминиевого сплава. На крышке корпуса расположена клавиатура и жидкокристаллический индикатор. На индикаторе корректоров отображаются значения измеряемых и вычисляемых параметров газа, параметры конфигурации. С помощью клавиатуры выполняется конфигурация корректора, ввод условно постоянных параметров, управление режимами отображения информации. В нижней части корпуса расположены кабельные вводы для подключения кабелей термопреобразователя, преобразователя давления и кабеля импульсных выходов счетчиков газа. На правой боковой поверхности корпуса расположен соединитель для подключения внешнего источника питания и линии связи.
Корректоры могут эксплуатироваться в взрывоопасных зонах класса 1, где возможно образование взрывоопасных смесей категории IIA групп Т1-Т3. При работе корректоров во взрывоопасных зонах подключение линии связи и питания производится через сертифицированный барьер искробезопасности.
Корректоры выпускаются в стандартном исполнении и исполнении «В», которые отличаются пределами основной относительной погрешности измерений.
Счётно-импульсные входы корректоров работают в режиме низкочастотных импульсов (режим НЧ) или режиме высокочастотных импульсов (режим ВЧ). Вне зависимости от пределов допускаемой погрешности корректоры, работающие в режиме ВЧ, имеют дополнительное обозначение - исполнение «У».
Для проведения измерений по двум измерительным трубопроводам или выполнения функций дублирования и резервирования корректоры могут выпускаться в двухканальном исполнении с удвоенным количеством преобразователей давления и температуры (исполнение «Д»). Дублирующие измерительные каналы могут использоваться для измерений дополнительных технологических параметров (атмосферное давление, температура окружающей среды, давление до фильтра и т.п.).
При использовании корректоров в составе измерительных комплексов объема газа других производителей технические параметры корректоров (длина кабеля внешних преобразователей, способ монтажа на счетчик, тип штуцера преобразователя давления), не влияющие на метрологические характеристики, могут быть изготовлены под заказ.
В энергонезависимой памяти корректоры формируют часовые и суточные архивы по расходу газа, архивы свойств газа, архивы аварийных сообщений и вмешательств.
Заводской номер в виде цифрового кода наносится на маркировочную табличку корректора методом лазерной гравировки, устанавливаемую на верхнюю сторону корректора.
Общий вид корректоров с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Место нанесения заводского номера Место нанесения знака утверждения типа
\ \

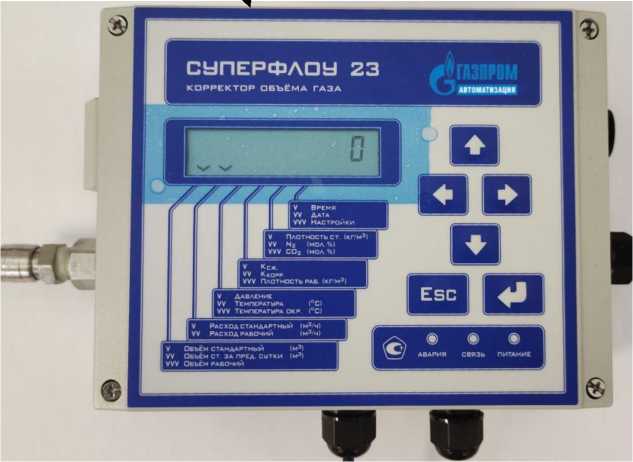

Рисунок 1 - Общий вид корректоров объема газа Суперфлоу 23

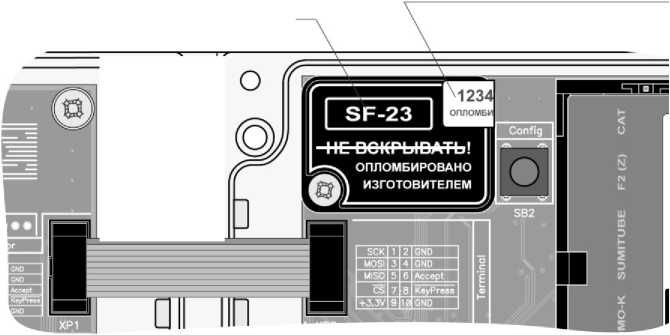

Схема пломбировки для защиты от несанкционированного доступа к элементам конструкции корректоров, обозначение места нанесения наклейки изготовителя представлены на рисунке 2.
Пломба из разрушающейся наклейки.
Закрывает винт фиксации защитной крышки
Защитная крышка. Ограничивает доступ к кнопке включения режима калибровки и соединителю перепрограммирования МК препятствует демонтажу платы
НЕ ВСКРЫВАТЬ
Рисунок 2 - Схема пломбирования защитной крышки корректоров объема газа Суперфлоу 23
|
-Л |
Ёт с |
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Корректор объема газа |
СНАГ.407229.001 |
1 |
|
Руководство по эксплуатации |
СНАГ.407229.001 РЭ |
1 |
|
Паспорт |
СНАГ.407229.001 ПС |
1 |
|
Гильза для преобразователя температуры |
- |
по заказу |
|
Монтажный комплект |
- |
по заказу |
|
Носитель данных с сервисным программным обеспечением для ПК |
- |
по заказу |
|
Адаптер связи «USB-RS485» |
- |
по заказу |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности приведения объёма газа к стандартным условиям, %:
|
±0,5 ±0,3 |
|
Пределы допускаемой относительной погрешности приведения объёма газа к стандартным условиям в рабочем диапазоне температуры окружающего воздуха, %
|
±1,0 ±0,6 |
|
Пределы допускаемой относительной погрешности вычислений объема газа при стандартных условиях, обусловленная программной реализацией алгоритмов, %, не более |
±0,01 |
|
Верхний предел измерений (ВПИ) абсолютного давления, МПа 1) |
от 0,2 до 7,5 |
|
Рабочий диапазон измерений абсолютного давления, % ВПИ 2) |
от 30 до 100 |
|
Пределы допускаемой основной относительной погрешности измерений абсолютного давления, %
|
±0,45 ±0,25 |
|
Пределы допускаемой относительной погрешности измерений абсолютного давления в рабочем диапазоне температуры окружающего воздуха, %
|
±0,9 ±0,55 |
|
Диапазон измерений термодинамической температуры, К (°C) |
от 243 до 343 (от -30 до +70) |
|
Пределы допускаемой относительной погрешности измерений термодинамической температуры в рабочем диапазоне температуры окружающего воздуха, % |
±0,1 |
|
Максимальная частота импульсов счётчика газа, Гц
|
10 5000 |
|
Примечание:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты |
1Ex ib IIA T3 Gb |
|
Нормальные условия эксплуатации:
- атмосферное давление, кПа |
от +18 до +28 до 95 от 84 до 106,7 |
|
Рабочие условия эксплуатации:
- атмосферное давление, кПа |
от -30 до +50 до 95 от 84 до 106,7 |
