Номер по Госреестру СИ: 88823-23
88823-23 Комплексы измерительные
(Суперфлоу-21В)
Назначение средства измерений:
Комплексы измерительные Суперфлоу-21В (в дальнейшем - комплексы) предназначены для измерений объемного расхода и количества природного газа, попутного нефтяного газа и других газовых смесей (в дальнейшем - газа) методом переменного перепада давления и/или для измерений расхода и количества газа при помощи преобразователей объемного расхода - турбинных, ротационных, вихревых, ультразвуковых расходомеров и счетчиков, а также для измерений абсолютного, избыточного давления, разности давлений и хода внутренних часов.
Внешний вид.
Комплексы измерительные
Рисунок № 1
Внешний вид.
Комплексы измерительные
Рисунок № 2

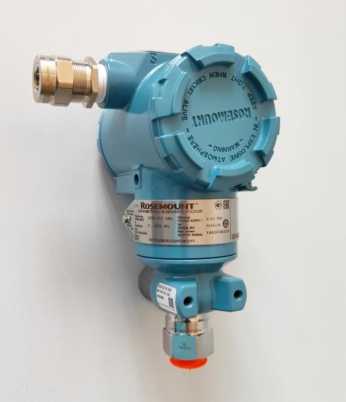

Внешний вид.
Комплексы измерительные
Рисунок № 3

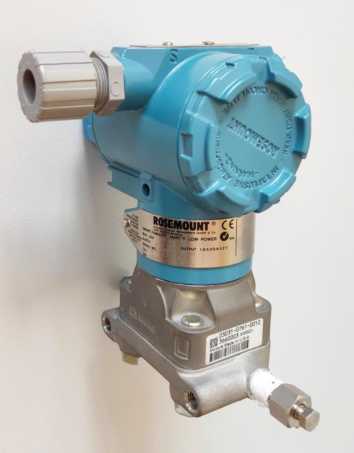

Внешний вид.
Комплексы измерительные
Рисунок № 4

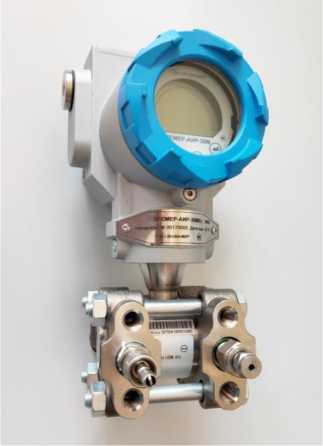

Внешний вид.
Комплексы измерительные
Рисунок № 5
Внешний вид.
Комплексы измерительные
Рисунок № 6

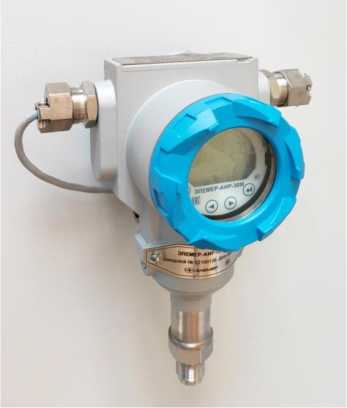

Внешний вид.
Комплексы измерительные
Рисунок № 7
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) вычислителя предназначено для выполнения функций комплексов:
-
- прием по цифровым линиям связи данных от внешних преобразователей избыточного и/или абсолютного давлений, разности давлений, температуры, объемного расхода;
-
- расчет объемного расхода и количества газа в соответствии с реализованными методами (методиками) и алгоритмами;
-
- формирование периодических архивов;
-
- формирование архивов аварийных ситуаций и предупреждений;
-
- выполнение калибровки, градуировки каналов измерения;
-
- интерфейс пользователя через порты ввода/вывода RS-232 или RS-485;
-
- интерфейс пользователя через встроенную клавиатуру и дисплей;
-
- защита хранящихся в памяти вычислителя данных от преднамеренных и не преднамеренных изменений.

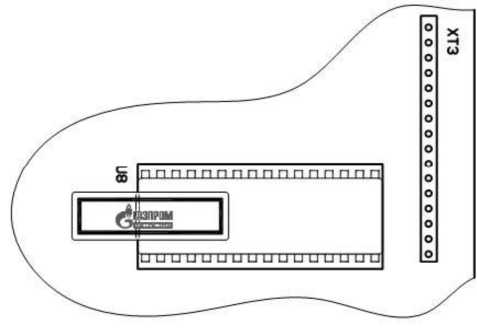

Встроенное ПО вычислителя располагается в микросхеме ПЗУ, расположенной на плате вычислителя. Программирование (прошивка) ПЗУ осуществляется специальными средствами на предприятии-изготовителе. После выполнения операции программирования микросхема ПЗУ устанавливается в панель платы вычислителя и пломбируется.
Аппаратная защита встроенного ПО (кода программы) от умышленных изменений обеспечивается:
-
- применением специальных аппаратных средств программирования (прошивки) ПЗУ;
-
- ограничением доступа к ПЗУ путем пломбирования корпуса микросхемы;
-
- отсутствием возможности модификации кода программы через другие внешние интерфейсы.
Защита встроенного ПО от случайных изменений обеспечивается вычислением и периодическим контролем хэш-кода области хранения исполняемого кода программы, включая область постоянных данных (констант). Метод вычисления хэш-кода - CRC16.
Сервисное программное обеспечение комплекса состоит из двух программ - FCConfig и FCTerminal. Программное обеспечение, установленное на персональном компьютере, позволяет производить конфигурацию, настройку (градуировку) измерительного комплекса, получать оперативную информацию о текущих параметрах, формировать и распечатывать отчёты по количеству измеряемой среды за заданный интервал времени. Протокол выходного цифрового сигнала -FlowComZ.
Метрологические характеристики комплексов нормированы с учетом влияния встроенного ПО. Вычислитель Суперфлоу-21В обеспечивает идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО комплексов приведены в таблице 1.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
встроенное ПО |
Номер версии (идентификационный номер) ПО |
3.xx |
Цифровой идентификатор ПО |
- |
Где xx - диапазон значений от 01 до 29 включительно. |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта методом печати, а также на лицевую панель блока согласования БС-2, на переднюю панель корпуса вычислителя шкафного исполнения или боковую поверхность корпуса вычислителя настенного исполнения в соответствии с рисунками 1а, 1б и 1г соответственно.
Лист № 7 Всего листов 8Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование по назначению» документа СТИГ1.132.030РЭ «Комплексы измерительные «Суперфлоу-21В». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийГОСТ 8.586.1-2005 - ГОСТ 8.586.5-2005 Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств;
ГОСТ Р 8.740-2011 Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков;
ГОСТ 8.611-2013 Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода;
МИ 2667-2011 Рекомендация. ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок «ANNUBAR DIAMOND II+», «ANNUBAR 285», «ANNUBAR 485», «ANNUBAR 585». Основные положения;
ГОСТ 30319.1-2015 - ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств
ГОСТ Р 8.662-2009 (ИСО 20765-1:2005) ГСИ. Газ природный. Термодинамические свойства газовой фазы. Методы расчетного определения для целей транспортирования и распределения газа на основе фундаментального уравнения состояния AGA8;
ГСССД МР 113-03 Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа;
ГСССД МР 118-05 Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно-сжатых газовых смесей;
ГСССД МР 277-2019 Методика расчетного определения плотности гелиевого концентрата в диапазонах температур от -5°C до 45°C и абсолютных давлений от 0,1 МПа до 17 МПа;
ТУ 4318-028-47422151-01 Комплексы измерительные «Суперфлоу-21В». Технические условия.
ПравообладательПубличное акционерное общество «Газпром автоматизация» (ПАО «Газпром автоматизация») ИНН 7704028125
Адрес: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные
Выемки, д. 3, помещ.У1, ком. 21
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Изготовитель
Публичное акционерное общество «Газпром автоматизация» (ПАО «Газпром автоматизация») ИНН 7704028125
Адрес юридического лица: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново
Южное, ул. Кирпичные Выемки, д. 3, помещ.У! ком. 21
Адрес места осуществления деятельности по изготовлению продукции: 117405, г. Москва, ул. Кирпичные выемки, д. 3
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Публичное акционерное общество «Газпром автоматизация» (ПАО «Газпром автоматизация») ИНН 7704028125Адрес: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные
Выемки, д. 3, помещ.У1, ком. 21
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Принцип действия комплексов при измерении объемного расхода и количества газа методом переменного перепада давления заключается в измерении абсолютного и избыточного давления, температуры газа в измерительном трубопроводе, измерении перепада давления на сужающем устройстве и вычислении объемного расхода и объема газа, приведенных к стандартным условиям, в соответствии с ГОСТ 8.586.1-2005 - ГОСТ 8.586.5-2005 для стандартных сужающих устройств или в соответствии с МИ 2667-2011 для осредняющих напорных трубок, а также в измерении хода внутренних часов.
Принцип действия комплексов при измерении количества газа с помощью преобразователей объемного расхода заключается в измерении давления и температуры газа в измерительном трубопроводе, расчете плотности газа на основе компонентного состава газа, вычислении массы и объёма газа, приведенного к стандартным условиям по ГОСТ 2939-63, соответствующие объёму газа, измеренному турбинными, ротационными, вихревыми, ультразвуковыми расходомерами и счетчиками в соответствии с ГОСТ Р 8.740-2011 и ГОСТ 8.611-2013, а также в измерении хода внутренних часов.
Комплексы состоят из:
-
- преобразователей избыточного и/или абсолютного давлений с цифровым выходом;
-
- преобразователей разности давлений с цифровым выходом;
-
- преобразователей температуры в составе с термопреобразователями сопротивления и преобразователями сопротивления;
-
- вычислителя Суперфлоу-21В;
-
- блоков согласования;
-
- блока питания;
-
- сервисного программного обеспечения для персонального компьютера.
Преобразователи избыточного (абсолютного) давлений, преобразуют значения избыточного или абсолютного давления газа в выходной цифровой сигнал для передачи информации в вычислитель Суперфлоу-21В.
Преобразователи разности давлений преобразуют значения разности давлений газа в выходной цифровой сигнал для передачи информации в вычислитель Суперфлоу-21В.
Преобразователи температуры преобразуют значения температуры в выходной цифровой сигнал для передачи информации в вычислитель Суперфлоу-21В.
Вычислитель Суперфлоу-21В комплексов осуществляет прием цифровых сигналов с преобразователей физических величин и производит необходимые расчёты для получения значений объемного расхода и объема газа, приведенных к стандартным условиям. Расчёт физико-химических свойств газа производится в соответствии с алгоритмами и методами, изложенными в ГОСТ 30319.1-2015 - ГОСТ 30319.3-2015, ГОСТ Р 8.662-2009, ГОСТ 8.770-2011, ГСССД МР 113-03, ГСССД МР 118-05, ГСССД МР 277-2019. Методики ГСССД МР 113-03, ГСССД МР 118-05, ГСССД МР 277-2019 не используются при измерении расхода и количества газа методом переменного перепада давления.
Вычислитель Суперфлоу-21В архивирует основные измеренные и вычисленные параметры и отображает их значения на жидкокристаллическом индикаторе. Вычислитель Суперфлоу-21В по варианту монтажа выполнен в двух исполнениях: в корпусе для установки в 19-дюймовую стойку стандарта МЭК 297 или в корпусе для установки на вертикальные поверхности.
Блок питания комплексов преобразует сетевое напряжение 220 В переменного тока в напряжение 12 В (номинальное) постоянного тока, необходимое для питания вычислителя и преобразователей избыточного и/или абсолютного давлений, разности давлений и температуры. В случае отключения сетевого напряжения блок питания обеспечивает бесперебойное питание комплексов от аккумуляторной батареи.
Блок согласования обеспечивает искробезопасные линии питания и связи преобразователей избыточного и/или абсолютного давлений, разности давлений, температуры, расхода.
Элементы комплекса могут эксплуатироваться во взрывоопасных зонах согласно маркировке взрывозащиты.
Заводской номер в виде цифрового кода наносится на боковую сторону вычислителя при настенном исполнении и на заднюю сторону при шкафном исполнении вычислителя. Нанесение знака поверки на средство измерений не предусмотрено
Общий вид составных частей комплексов представлен на рисунках 1а - 1и.
Место нанесения знака утверждения типа
Место нанесения заводского номера
"ПЕРФ ЛОУ-21В |
j просмотр]
Рис 1а. Общий вид вычислителя, настенное исполнение
Рис 1б. Общий вид вычислителя, шкафное исполнение

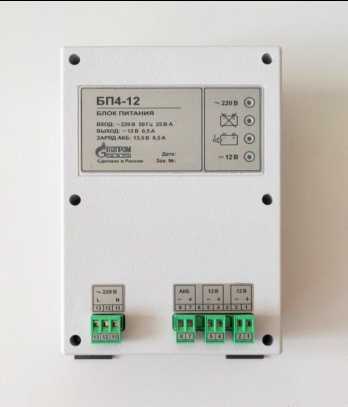

Рис 1в. Общий вид блока питания БП4-12
С» ШЖЖЖЖИЖЖЖ.Л.ЖЭ е
БЛОК СОГЛАСОВАНИЯ БС-2
СГГГА2.390.311-01
Рис 1г. Общий вид блока согласования БС-2
Рис 1д. Общий вид

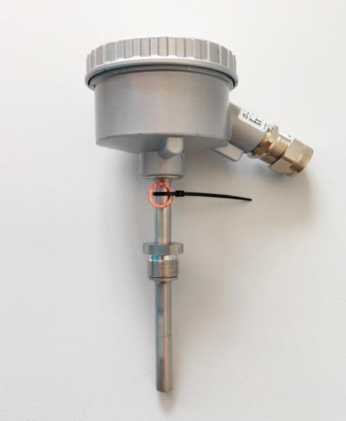

термопреобразователя ТСП 012
Рис 1е. Общий вид преобразователя давления 3051T
Рис 1ж. Общий вид преобразователя дифференциального давления 3051CD
Рис 1з. Общий вид преобразователя дифф. давления АИР-30М
Рис 1и. Общий вид преобразователя давления АИР-30М
Схема пломбировки от несанкционированного доступа к элементам конструкции вычислителя Суперфлоу-21В методом нанесения наклейки изготовителя представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа вычислителя Суперфлоу-21В
