Принцип действия ПТК заключается в преобразовании аналоговых сигналов в цифровой код и цифрового кода в аналоговый сигнал.

ПТК применяется для создания автоматизированной системы управления энергоснабжением (АСУ Э), предназначенной для автоматизированного управления и контроля состояния оборудования энергоснабжения производственных объектов в реальном масштабе времени в нормальных, предаварийных, аварийных и послеаварийных режимах.

ПТК обеспечивает функционирование оборудования энергоснабжения в эксплуатационных режимах работы объекта.

На базе заложенных алгоритмов осуществляется автоматическое (автоматизированное) управление процессами энергоснабжения и мониторинг текущего режима работы и состояния оборудования.

Разрабатываемая система на базе ПТК является проектно-компонуемым изделием. Состав системы определяется на этапе проектирования системы в соответствии с техническим заданием и требованиями Заказчика

ПТК строится, как распределенная иерархическая система и включает в себя:

• - верхний уровень ПТК-уровень оперативно-производственных служб (уровень ОПС).

• - нижний уровень ПТК-уровень систем автоматического управления (уровень САУ). Уровень САУ должен обеспечивать сбор информации с объектов и оборудования энергоснабжения, ее обработку, а также управление по заложенным алгоритмам и командам верхнего уровня.

ПТК уровня ОПС может включать в свой состав следующие компоненты:

• - конструктивы шкафов (серверных, коммуникационных, рабочих станций, щитов), включающих в себя:

• - сервер (серверы) -совокупность оборудования, обеспечивающего сбор и хранение данных, поступающих с нижнего уровня, и доступ к ним;

• - серверные консоли -терминалы для доступа к серверам;

• - устройства СЕВ;

• - системные блоки АРМов;

• - сетевые коммутаторы -оборудование связи.

• - автоматизированное рабочее место оператора (АРМ);

• - принтер отчетов, предназначенный для печати отчетов и графической информации по запросу;

• - принтер событий, предназначенный для печати всех событий в рамках системы в режиме реального времени.

ПТК уровня САУ может включать в свой состав следующие компоненты:

• - шкафы управления (ШУ);

• - шкафы устройств сопряжения с объектом (шкафы УСО) -устройства сбора информации (не передаваемой через терминалы ЦРЗА) по цифровым каналам и физическим линиям связи;

• - шкафы устройств сбора и передачи данных (шкафы УСПД) технического учета энергоресурсов -сбор результатов измерений от счетчиков электрической энергии по цифровым интерфейсам, обработка и накопление результатов измерений в соответствии с заданными временными интервалами и тарифными зонами, предоставление интерфейса доступа к собранной информации.

Измерительные каналы (ИК) ПТК могут состоять из:

• - промежуточных измерительных преобразователей, указанных в таблице 2 и осуществляющих преобразования входных сигналов и гальваническую развязку входных цепей комплексов от внешних первичных измерительных преобразователей (наличие промежуточных измерительных преобразователей в ИК определяется заказом, допускается исполнение ИК без промежуточных измерительных преобразователей);

• - контроллеров с аналоговыми модулями ввода/вывода, реализующих аналогоцифровое и цифро-аналоговое преобразование;

• - АРМ оператора, предназначенного для выполнения функций представления оперативной и архивной информации о работе технологического оборудования и выполненного на базе программного обеспечения, указанного в таблице 1.

Примечание: состав ИК и перечень ИК в составе ПТК определяется заказом.

0*00

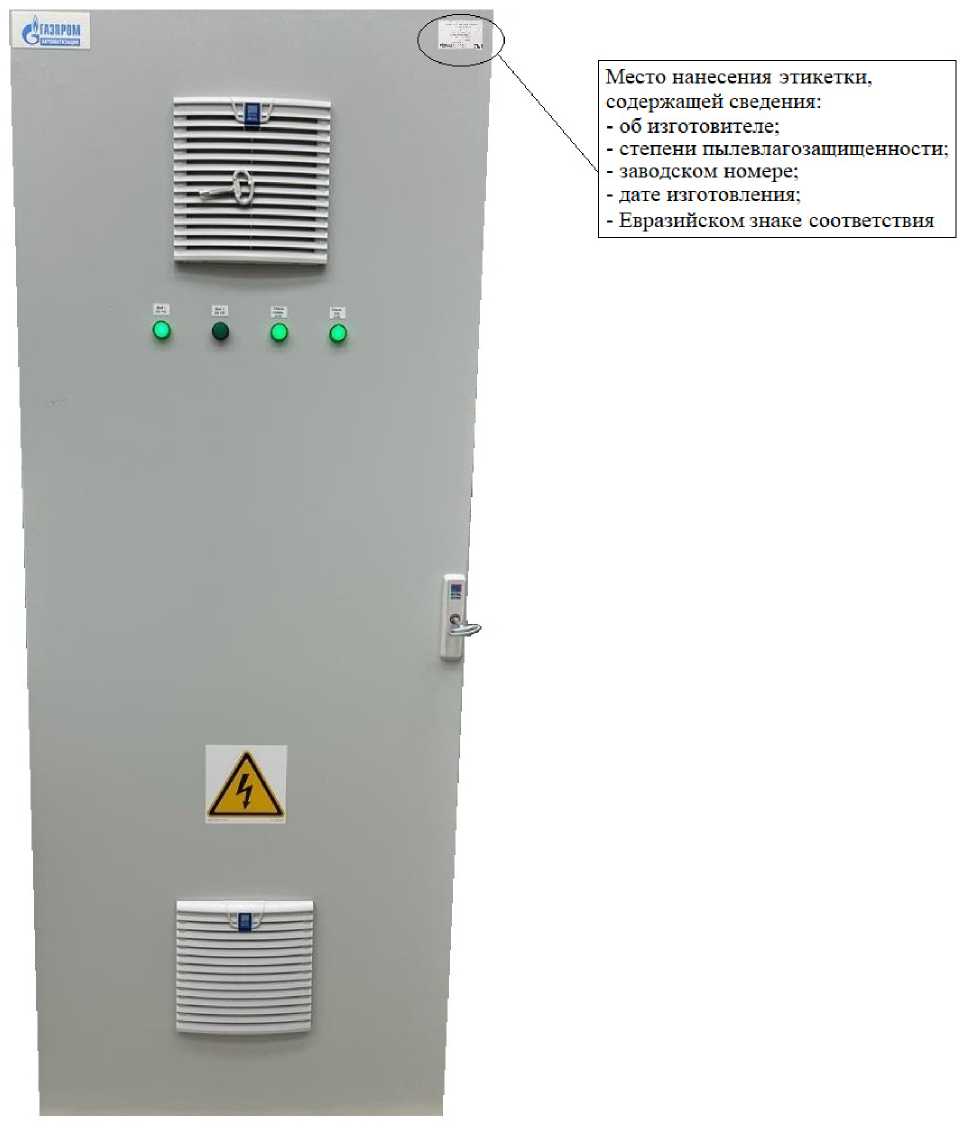

Место нанесения этикетки, содержащей сведения:

• - об изготовителе;

• - степени пылевлагозащищенности:

• - заводском номере;

• - дате изготовления:

• - Евразийском знаке соответствия

Рисунок 1 - Комплекс программно-технический ПТК-Э, место нанесения заводского номера

Защита от несанкционированного доступа к внутренним частям системы обеспечивается путем закрытия дверей шкафов на встроенный замок.

Заводской номер системы в форме числового кода.

Нанесение знака поверки на корпус не предусмотрено.

Пломбирование не предусмотрено.

Таблица 4 - Комплектность ПТК

Метрологические характеристики приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
