Номер по Госреестру СИ: 89473-23
89473-23 Комплексы программно-технические
(Промысел-КЦ)
Назначение средства измерений:
Комплексы программно-технические Промысел-КЦ (далее — ПТК) предназначены для измерительных преобразований показаний силы и напряжения постоянного тока и сигналов от датчиков термосопротивления, выдачи аналоговых сигналов силы и напряжения постоянного тока.

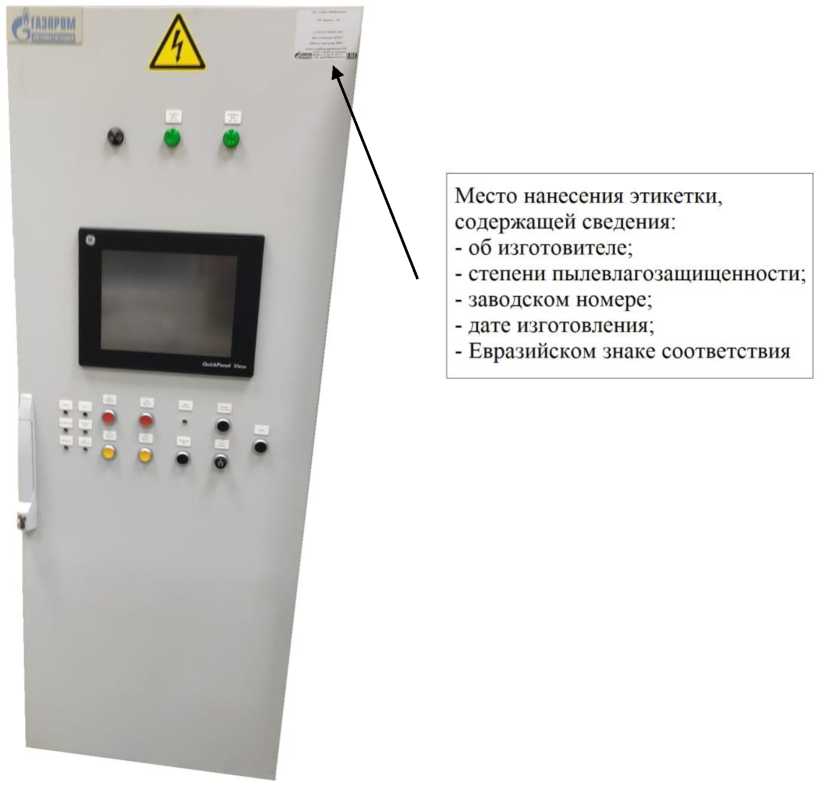

Внешний вид.
Комплексы программно-технические
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее — ПО) ПТК представляет собой совокупность программ, обеспечивающих функционирование комплекса при заданном режиме совместимости и взаимодействия её компонентов.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение | ||
Идентификационное наименование ПО |
SCADA ТЕКОН |
SCADA Infinity |
SCADA-система «Альфа Платформа TREI» |
Номер версии ПО, не ниже |
не ниже 2.7.2 |
не ниже 4.4.1 |
не ниже 5.6 |
Цифровой идентификатор ПО |
Недоступен |
Недоступен |
Недоступен |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Программно-технический комплекс
Промысел-КЦ» в разделе «3 Порядок работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования ПТК ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия;
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 28.99.39-023-00159093-2018 Программно-технический комплекс Промысел-КЦ. Технические условия.
Правообладатель
Публичное акционерное общество «Газпром автоматизация»
(ПАО «Газпром автоматизация»)
ИНН 7704028125
Юридический адрес: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные Выемки, д. 3, помещ.У! ком. 21
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Изготовитель
Публичное акционерное общество «Газпром автоматизация»(ПАО «Газпром автоматизация»)
ИНН 7704028125
Адрес юридического лица: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные Выемки, д. 3, помещ.У! ком. 21
Адрес места осуществления деятельности: 117405, г. Москва, ул. Кирпичные выемки, д. 3, стр. 2
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Телефон: (499) 580-41-40
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Публичное акционерное общество «Газпром автоматизация»
(ПАО «Газпром автоматизация»)
ИНН 7704028125
Юридический адрес: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные Выемки, д. 3, помещ.У! ком. 21
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Принцип действия ПТК заключается в преобразовании аналоговых сигналов в цифровой код и выдачи унифицированных электрических выходных сигналов.
ПТК применяется для выполнения функций непрерывного контроля, автоматического управления, регулирования технологических процессов, защиты и обеспечения безаварийной длительной работы основного и вспомогательного технологического оборудования компрессорного цеха.
Разрабатываемая система на базе ПТК является проектно-компонуемым изделием. Состав системы определяется на этапе проектирования системы в соответствии с техническим заданием и требованиями Заказчика
ПТК построен по иерархическому принципу, включает в себя два взаимосвязанных между собой уровня:
- верхний уровень — уровень оперативно-производственной службы (ОПС);
- нижний уровень — уровень систем автоматического управления (САУ).
В общем случае типовая структура ПТК выглядит следующим образом: Верхний уровень:
-
- пост контроля и управления (ПКУ);
-
- шкаф рабочих станций оператора;
-
- автоматизированное рабочее место (АРМ) системного инженера;
-
- пост кнопочный экстренного аварийного останова (ПЭО);
-
- шкафы серверного и коммуникационного оборудования;
-
- сервисное оборудование.
Нижний уровень:
-
- комплекс программно-технических средств (КПТС) уровня САУ в составе:
-
- шкаф управления компрессорным цехом (ШУ КЦ);
-
- УСО узла подключения (УСО УП);
-
- УСО аппаратов воздушного охлаждения (УСО АВО);
-
- УСО установки подготовки топливного, пускового и импульсного газа (УСО УПТПИГ);
-
- УСО вспомогательного оборудования (УСО ВО);
-
- блок экстренного аварийного останова (БЭАО), в составе ШУ КЦ.
ПТК может строиться на основе устройства программного управления «TREI-5B» (регистрационный номер в Федеральном информационном фонде № 31404-08) и системы информационно измерительной и управляющей «ПТК-ТЕКОН» (№ 68033-17).
Измерительные каналы (ИК) ПТК могут состоять из:
-
- промежуточных измерительных преобразователей и осуществляющих преобразования входных сигналов и гальваническую развязку входных цепей комплексов от внешних первичных измерительных преобразователей (наличие промежуточных измерительных преобразователей в ИК определяется заказом, допускается исполнение ИК без промежуточных измерительных преобразователей);
-
- контроллеров с аналоговыми модулями ввода/вывода и реализующих аналогоцифровое и цифро-аналоговое преобразование;
-
- АРМ оператора и серверов, предназначенных для выполнения функций представления оперативной и архивной информации о работе технологического оборудования, а также функций задания режимов и параметров работы оборудования.
Состав ИК и перечень ИК в составе ПТК определяется заказом.
Место нанесения этикетки, содержащей сведения:
-
- об изготовителе;
-
- степени пылевлагозащищенности;
-
- заводском номере;
-
- дате изготовления;
-
- Евразийском знаке соответствия
Рисунок 1 - Комплекс программно-технический Промысел-КЦ
Защита от несанкционированного доступа к внутренним частям системы обеспечивается путем закрытия дверей шкафов на встроенный замок.
Заводской номер, состоящий из цифр, наносится типографским способом на этикетку, которая крепится в верхнем правом углу передней панели корпуса ШУ КЦ.
Нанесение знака поверки на корпус не предусмотрено.
Пломбирование не предусмотрено.
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Наименование ИК |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой приведенной погрешности в рабочих условиях применения, % от диапазона, ± | |
на входе |
на выходе | ||
ИК измерения сигналов силы постоянного тока |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА |
16 бит |
0,2 % |
ИК измерения сигналов напряжения постоянного тока |
от 0 до 5 В от 0 до 10 В |
16 бит | |
ИК измерения сигналов с термопреобразователей сопротивления |
100П 100М 50П 50М |
16 бит |
0,2 % |
ИК воспроизведения сигналов силы постоянного тока |
16 бит |
от 0 до 20 мА от 4 до 20 мА |
0,2 % |
ИК воспроизведения сигналов напряжения постоянного тока |
16 бит |
от 0 до 5 В от 0 до 10 В |
0,2 % |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
от 187 до 242 50 ± 1 от 187 до 242 |
Потребляемая мощность (на шкаф), Вт, не более |
2500 |
Масса, кг, не более
|
250 250 250 |
Габаритные размеры (длина/ширина/высота), мм, не более
|
800/800/2100 800/800/2100 800/1000/2100 |
Нормальные условия:
|
от +15 до +25 от 30 до 80 от 84 до 107 |
Рабочие условия:
при размещении в отапливаемом помещении при размещении в неотапливаемом помещении (низкотемпературное исполнение)
при размещении в отапливаемом помещении при размещении в неотапливаемом помещении
|
от +5 до +50 от -40 до +50 до 80 при +35 °С до 98 при +30 °С от 84 до 107 |
Средний срок службы, лет |
15 |
