Номер по Госреестру СИ: 90878-23
90878-23 Комплексы программно-технические
(Неман-Р)
Назначение средства измерений:
Комплексы программно-технические Неман-Р (далее по тексту - комплексы или ПТК) предназначены для измерения входных аналоговых сигналов силы постоянного тока, напряжения постоянного тока, электрического сопротивления, частоты, поступающих от первичных датчиков (в том числе преобразователей термоэлектрических и термопреобразователей сопротивления), воспроизведения сигналов силы и напряжения постоянного электрического тока, приема и выдачи дискретных и аналоговых сигналов сигнализации и управления исполнительными механизмами.
Внешний вид.
Комплексы программно-технические
Рисунок № 1
Внешний вид.
Комплексы программно-технические
Рисунок № 2
Общие сведения
Дата публикации - 26.12.2023
Срок свидетельства - 25.12.2028
Номер записи - 192785
ID в реестре СИ - 1413216
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НЕМАН-Р-12, Неман-Р,
Производитель
Изготовитель - Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Статистика
Кол-во поверок - 262
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2789 от 2023.12.25 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Комплексы программно-технические (Неман-Р)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84336-22 |
Система измерений количества и показателей качества нефти № 1101 ПСП "Уренгой - Пур-Пэ", - Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
84544-22 |
Система измерений количества и показателей качества нефти № 1104 ПСП "Уренгой - Пур-Пэ" резервная, Обозначение отсутствует Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88037-23 27.01.2028 |
Комплексы программно-технические, ПТК-Э Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
88398-23 01.03.2028 |
Контроллеры , Суперфлоу-31 Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
88399-23 01.03.2028 |
Комплексы программно-технические, Магистраль Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
88823-23 17.04.2028 |
Комплексы измерительные, Суперфлоу-21В Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89129-23 26.05.2028 |
Комплексы многониточные измерительные микропроцессорные, Суперфлоу-IIЕ Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
89473-23 10.07.2028 |
Комплексы программно-технические, Промысел-КЦ Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89490-23 12.07.2028 |
Модули контроля параметров и модули концентратора данных, Скважина-ТР Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89873-23 31.08.2028 |
Корректоры объема газа, Суперфлоу 23 Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
3 года - для исполнения "В"; 5 лет - для стандартного исполнения |
|
90878-23 25.12.2028 |
Комплексы программно-технические, Неман-Р Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92936-24 21.08.2029 |
Комплексы измерительные, Суперфлоу 23СГ Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92936-24 21.08.2029 |
Комплексы измерительные, Суперфлоу 23СГ Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Кто поверяет Комплексы программно-технические (Неман-Р)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГАЗИЗМЕРЕНИЯ" (RA.RU.310613) | 259 | 259 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Комплексы программно-технические (Неман-Р)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение комплексов (ПО) состоит из программного обеспечения контроллеров, входящих в состав комплекса, и программного обеспечения SCADA-системы, предназначенного для отображения информации.
ПО контроллеров состоит из базового программного обеспечения (БПО), системного программного обеспечения (СПО) и встроенного программного обеспечения модулей (ВПО).
БПО и СПО выполняет функции управления работой контроллера и не является метрологически значимой частью ПО.
ВПО модулей осуществляет функции сбора, обработки и хранения измерительной информации и является метрологически значимой частью ПО.
Конструкция комплексов исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.
В зависимости от состава и исполнения комплекса может применяться одно или несколько ВПО из приведенных в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО отображения информации
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
Мастер Скада |
SCADA -система «Infinity» |
InTouch/ System Platform |
SCADA Альфа Платформа |
ПО панели оператора Овен |
|
Номер версии (идентификационный номер ПО), не ниже |
3.6 |
3 |
2012 |
5.8 |
3.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Порядок работы» паспорта АСА2.55Х.ХХХ ПС (РЛЕГ22.55Х.ХХХПС).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
ТУ 4318-155-00158818-2015 Комплексы программно-технические «НЕМАН-Р» (ПТК «Неман-Р»). Технические условия.
ПравообладательПубличное акционерное общество «Газпром автоматизация» (ПАО «Газпром автоматизация»)
ИНН 7704028125
Юридический адрес: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново
Южное, ул. Кирпичные Выемки, д. 3, помещ.У! ком. 21
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Изготовитель
Публичное акционерное общество «Газпром автоматизация»(ПАО «Газпром автоматизация»)
ИНН 7704028125
Адрес юридического лица: 117405, г. Москва, вн. тер. г. муниципальный округ
Чертаново Южное, ул. Кирпичные Выемки, д. 3, помещ.У! ком. 21
Адрес места осуществления деятельности по изготовлению продукции: 236022, г. Калининград, Гвардейский пр-кт, д. 15
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Публичное акционерное общество «Газпром автоматизация» (ПАО «Газпром автоматизация»)ИНН 7704028125
Юридический адрес: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново
Южное, ул. Кирпичные Выемки, д. 3, помещ.У! ком. 21
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Комплексы Неман-Р являются проектно-компонуемыми изделиями и представляют собой двухуровневую структуру. Нижний уровень реализуется на основе встраиваемых промышленных электронно-вычислительных машин (ЭВМ) производства фирм
-
- ЗАО НПФ «Доломант» (системы ввода-вывода распределенные Fastwel I/O, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 58557-14)- исполнение ПТК «Неман-Р»;
-
- Группа Компаний ТЕКОН (контроллеры многофункциональные МФК3000, МФК1500, рег. № 45216-10) - исполнение ПТК «Неман-Р»/Текон;
-
- АО «ТРЭИ» (устройства программного управления «TREI-5B», рег. № 31404-08) -исполнение ПТК "Неман-Р"/Трэи;
-
- ООО «Прософт-Системы» (контроллеры программируемые логические REGUL R600, рег. № 53113-13; комплексы измерительно вычислительные «REGUL», рег. № 5702314) - исполнение ПТК "Неман-Р"/Прософт;
-
- АО «ЭлеСи» (контроллеры программируемые ЭЛСИ-ТМК, рег. № 62545-15) -исполненеие ПТК «Неман-Р»/ЭлеСи;
-
- Shenyang Vhandy Technology Co., Ltd., Китай (контроллеры программируемые логические GCAN) - исполнение ПТК «Неман-PWGCAN.
Встраиваемые промышленные ЭВМ могут состоять из комплектующих:
-
- блоков обработки данных;
-
- процессорных модулей;
-
- модулей памяти;
-
- плат интерфейсных;
-
- модулей ввода-вывода;
-
- блоков питания;
-
- корпусов;
-
- кабелей соединительных.
Верхний уровень реализуется на базе SCADA-систем производства фирм:
-
- МастерСкада (ООО «ИнСАТ»)
-
- InTouch/System Platform (АО «Шнейдер Электрик»);
-
- SCADA Infinity (АО «ЭлеСи»);
-
- SCADA Альфа Платформа (АО «Атомик Софт»).
В состав комплекса, в зависимости от заказа, входит следующее оборудование:
а) шкафы (щиты) автоматики (ЩА), в которых располагаются программнотехнические средства, аппаратура и комплектующие изделия;
б) автоматизированное рабочее место (АРМ) персонала, выполняющее функции оперативно-технического поста управления технологическим объектом, представляет собой совокупность технических средств и программного обеспечения SCADA систем;
в) шкафы (щиты) питания (ЩП);
г) пульт резервного управления (ПРУ);
д) серверное и коммуникационное оборудование.
Принцип действия комплексов основан на измерении аналоговых входных сигналов от первичных измерительных преобразователей (датчиков), их преобразовании в цифровой код, обработке, измерении и выдаче унифицированного электрического выходного сигнала по ГОСТ 26.011-80, пропорционального входному сигналу.
Комплексы предназначены для создания на их основе систем автоматического управления (САУ) основного и вспомогательного промышленного технологического оборудования и автоматизированных систем управления (АСУ) производственнотехнологическими комплексами, а также рассчитаны на интеграцию со смежными системами и системами вышестоящего уровня по физическим и интерфейсным линиям связи.
Общий вид комплексов приведен на рисунке 1. Место нанесения заводского номера в виде цифрового кода отображено на рисунке 2. Допускается нанесение заводского номера на лицевую поверхность двери шкафа.
Защита от несанкционированного доступа к внутренним частям комплекса обеспечивается путем закрытия дверей шкафов на встроенный замок.

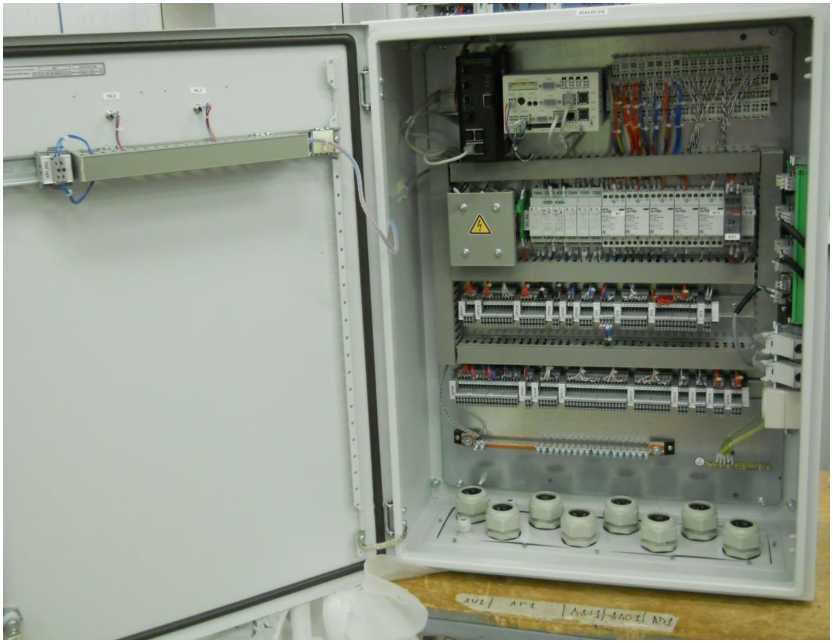

Рисунок 1 - Общий вид шкафа автоматики комплекса
Место нанесения заводского номера

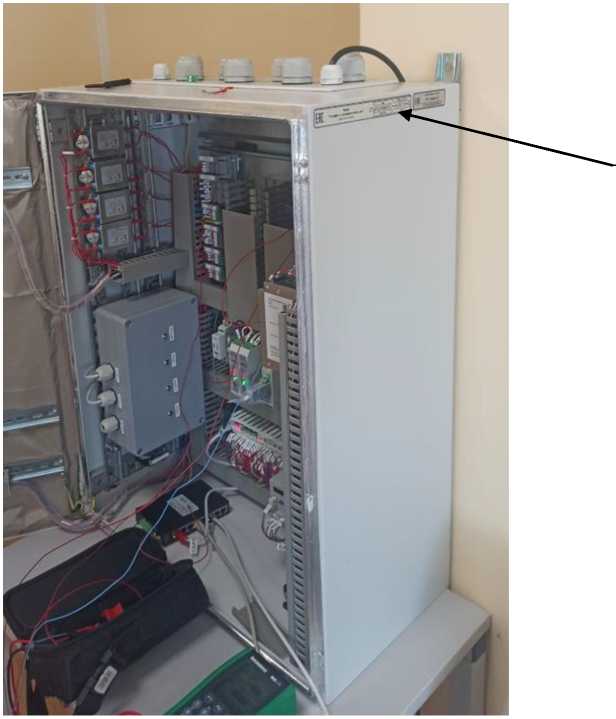

Рисунок 2 - Место нанесения заводского номера на комплекс
Пломбирование комплексов не предусмотрено.
Минимальная комплектность средства измерений приведена в таблице 4. Допускается расширение комплекта документации.
Таблица 4 -
|
Наименование |
Обозначение |
Кол. |
|
1 |
2 |
3 |
|
ПТК «Неман-Р» |
АСА1.370.ХХХ (РЛЕГ21.ХХХ.ХХХ ) |
1 |
|
1 |
2 |
3 |
|
Составные части ПТК «Н |
еман-Р» | |
|
Шкаф (щит) автоматики (ЩА) |
АСА2.55Х.ХХХ(РЛЕГ 22.55Х.ХХХ) |
* |
|
АРМ, пульт управления |
АСА2.390.ХХХ (РЛЕГ22.390.ХХХ) |
* |
|
Стойка серверного оборудования |
АСА1.000.ХХХ (РЛЕГ21.000.ХХХ) |
* |
|
Документация | ||
|
Паспорт |
АСА2.55Х.ХХХ ПС (РЛЕГ22.55Х.ХХХПС) |
1 |
|
Руководство по эксплуатации |
АСА2.55Х.ХХХ РЭ (РЛЕГ22.55Х.ХХХРЭ) |
1 |
|
Примечание: * - Количество, тип и функциональное назначение определяется заказом (проектом) | ||
Таблица 2 - Метрологические характеристики
|
Тип сигнала |
Диапазон входного сигнала |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной погрешности, % от диапазона выходного сигнала |
Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающего воздуха на каждые 10 °С, % от диапазона выходного сигнала |
|
1 |
2 |
3 |
4 |
5 |
|
Входные сигналы от ТС: Pt100, Pt50 (a=0,00385 °С-1) |
в соответствии с НСХ по ГОСТ 6651-2009 |
от-200 до +850°С |
±0,2 % от диапазона выходного сигнала |
±0,1 % от диапазона выходного сигнала |
|
100М, 50М (a =0,00426 °С-1) |
от -50 до +200 °С | |||
|
100П, 50П (a=0,00391 °С-1) |
от -200 до +660 °С | |||
|
100М, 50М (a =0,00428 °С-1) |
от -180 до +200°С | |||
|
Входные сигналы от ТП1): B |
в соответствии с НСХ по ГОСТ Р 8.585-2001 |
от +600 до +1800°С | ||
|
E |
от -100 до +1000°С | |||
|
J, K |
от -100 до +1200°С | |||
|
L |
от -200 до +800 °С | |||
|
N |
от -100 до +1300°С | |||
|
R, S |
от 0 до +1700 °С | |||
|
T |
от -100 до +400°С |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Входные сигналы силы и напряжения постоянного тока |
от 4 до 20 мА от 0 до 10 В от -10 до 10 В |
Диапазон (линейный, отображаемый четырьмя десятичными разрядами) выбирается при программировании в единицах физической величины |
±0,2 % от диапазона выходного сигнала |
±0,1 % от диапазона выходного сигнала |
|
Входные сигналы сопротивления |
от 0 до 1 кОм | |||
|
Входные сигналы частоты переменного тока |
от 1 Гц до 20 кГц | |||
|
Выходные сигналы силы и напряжения постоянного тока |
- |
от 4 до 20 мА от 0 до 10 В от -10 до 10 В | ||
|
Примечание 1) Пределы допускаемой погрешности канала компенсации температуры холодного спая (без учета погрешности встроенного термочувствительного элемента) включены в значение основной погрешности | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации:
- атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 107 |
|
Рабочие условия эксплуатации:
при размещении в отапливаемом помещении при размещении в неотапливаемом помещении
при размещении в отапливаемом помещении при размещении в неотапливаемом помещении - атмосферное давление, кПа |
от +5 до +50 от -50 до +50 до 80 при +35 °С до 95 при +35 °С от 84 до 107 |
