Номер по Госреестру СИ: 88398-23
88398-23 Контроллеры
(Суперфлоу-31)
Назначение средства измерений:
Контроллеры Суперфлоу-31 (далее - контроллеры) предназначены для измерений аналоговых сигналов силы и напряжения постоянного электрического тока, частоты переменного электрического тока, количества импульсов и обработки цифровых выходных сигналов от первичных средств измерений различных параметров технологических процессов, дальнейшего преобразования результатов измерений в значения физических величин, вычисления физикохимических свойств среды, вычисления расхода и количества жидких и газообразных углеводородных энергоносителей.
Внешний вид.
Контроллеры
Рисунок № 1
Внешний вид.
Контроллеры
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) вычислителя располагается в постоянном запоминающем устройстве (ПЗУ) микроконтроллера. Программирование (прошивка) ПЗУ осуществляется через порт микроконтроллера специальными средствами на предприятии-изготовителе. После выполнения операции программирования микроконтроллер вычислителя обеспечивает аппаратную защиту от считывания содержимого ПЗУ.
Встроенное ПО вычислителя контроллера предназначено для выполнения функций:
-
- прием сигнал или цифровых данных от внешних преобразователей (датчиков), приборов или систем измерения и преобразования в значения физических величин;
-
- расчет расхода и количества среды (массы, объема) в соответствии с реализованными методами (методиками) и алгоритмами;
-
- формирование периодических архивов по количеству среды.
-
- формирование архивов аварийных ситуаций и предупреждений;
-
- выполнение калибровки, градуировки каналов измерения;
-
- интерфейс пользователя через порты ввода/вывода RS-232 или RS-485 по стандартным протоколам обмена;
-
- интерфейс пользователя через встроенную клавиатуру и дисплей.
-
- защиту хранящихся в памяти вычислителя данных от преднамеренных и не преднамеренных изменений.
ПО контроллеров обеспечивает:
-
- расчет физико-химических свойств среды в соответствии с алгоритмами и методами изложенными в ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 8.662-2009, ГСССД МР 11303, ГСССД МР 118-05, СТО Газпром 5.9-2007, ГОСТ Р 8.587-2019;
- расчет количества среды при выполнении измерений ультразвуковыми, турбинными, ротационными, вихревыми счетчиками-расходомерами ПО вычислителя производит по ГОСТ Р 8.740-2011 и ГОСТ 8.611-2013;
-
- расчет количества среды при выполнении измерений методом переменного перепада давления на стандартных сужающих устройствах (диафрагмах) ПО вычислителя производит в соответствии с ГОСТ 8.586.1-2005 - ГОСТ 8.586.5-2005;
-
- расчет массового расхода (массы), приведение к стандартным условиям объема и плотности нефти, нефтепродуктов, жидких углеводородных сред ПО вычислителя проводит соответствии ГОСТ Р 8.587-2019, МИ 3532-2015, СТО Газпром 5.9-2007.
Аппаратная защита ПО (кода программы) от умышленных изменений обеспечивается:
-
- применением специальных аппаратных средств программирования (прошивки) ПЗУ микроконтроллера;
-
- активацией аппаратной защиты микроконтроллера от считывания содержимого ПЗУ;
-
- ограничением доступа к электронным компонентам вычислителя путем пломбирования корпуса прибора;
-
- отсутствием возможности модификации кода программы через другие внешние интерфейсы.
Защита ПО от случайных изменений обеспечивается вычислением и периодическим контролем хэш-кода области хранения исполняемого кода программы, включая область постоянных данных (констант). Метод вычисления хэш-кода - CRC16.
Метрологические характеристики контроллеров нормированы с учетом влияния программного обеспечения. Контроллеры обеспечивают идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО контроллеров приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SF31A |
Номер версии (идентификационный номер) ПО |
Не ниже 1.02 |
Цифровой идентификатор ПО (контрольная сумма) |
XXXX1) |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
1) Конкретное значение указывается в паспорте |
Знак утверждения типа
Знак утверждения типа наносится на лицевую сторону вычислителя в соответствии с рисунком 1. Общий вид контроллера (вычислитель и модули расширения) изображен на рисунке 1.СУПЕРФЛОУ-31 ■llllllllllllll11111111
СЕРВИС
I 1 111 2 111 в I
Место нанесения этикетки, содержащией сведения:
-
- об изготовителе;
-
- дате изготовления;
-
- заводском номере;
-
- степени пылевлагозащищенности;
-
- диапазоне измерений;
-
- знаке утверждения типа;
-
- Евразийского знака соответствия

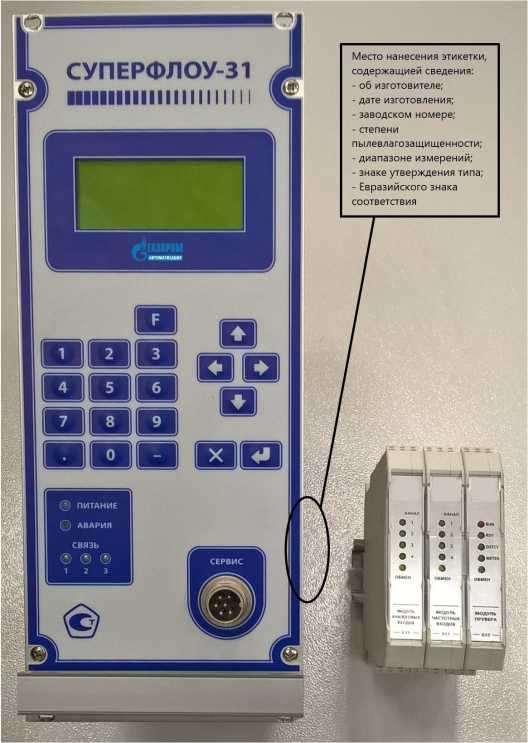

Рисунок 1 - Общий вид контроллеров
Для исключения несанкционированного вмешательства в работу контроллеров на корпуса функциональных модулей наносятся наклейки и пломбы, повреждаемые при разборке корпуса и доступе к электронным платам. Схема размещения разрушающихся наклеек на корпусе контроллера изображена на рисунке 2. Знак поверки в виде наклейки наносится на корпус контроллера в соответствии с рисунком 2.

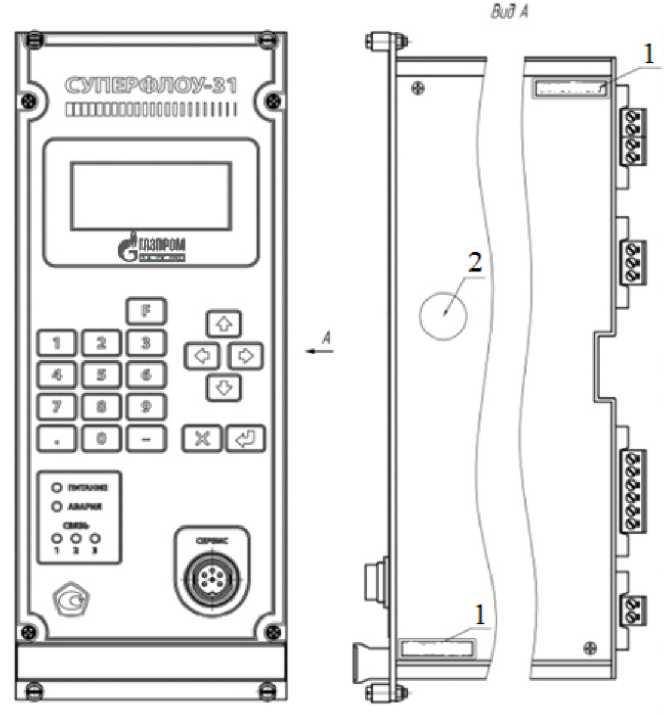

Рисунок 2 - Места нанесения разрушающихся наклеек изготовителя и знака поверки (1 - место нанесения разрушающихся наклеек изготовителя; 2 - место нанесения знака поверки)
Программное обеспечение
Программное обеспечение (ПО) вычислителя располагается в постоянном запоминающем устройстве (ПЗУ) микроконтроллера. Программирование (прошивка) ПЗУ осуществляется через порт микроконтроллера специальными средствами на предприятии-изготовителе. После выполнения операции программирования микроконтроллер вычислителя обеспечивает аппаратную защиту от считывания содержимого ПЗУ.
Встроенное ПО вычислителя контроллера предназначено для выполнения функций:
-
- прием сигнал или цифровых данных от внешних преобразователей (датчиков), приборов или систем измерения и преобразования в значения физических величин;
-
- расчет расхода и количества среды (массы, объема) в соответствии с реализованными методами (методиками) и алгоритмами;
-
- формирование периодических архивов по количеству среды.
-
- формирование архивов аварийных ситуаций и предупреждений;
-
- выполнение калибровки, градуировки каналов измерения;
-
- интерфейс пользователя через порты ввода/вывода RS-232 или RS-485 по стандартным протоколам обмена;
-
- интерфейс пользователя через встроенную клавиатуру и дисплей.
-
- защиту хранящихся в памяти вычислителя данных от преднамеренных и не преднамеренных изменений.
ПО контроллеров обеспечивает:
-
- расчет физико-химических свойств среды в соответствии с алгоритмами и методами изложенными в ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 8.662-2009, ГСССД МР 11303, ГСССД МР 118-05, СТО Газпром 5.9-2007, ГОСТ Р 8.587-2019;
- расчет количества среды при выполнении измерений ультразвуковыми, турбинными, ротационными, вихревыми счетчиками-расходомерами ПО вычислителя производит по ГОСТ Р 8.740-2011 и ГОСТ 8.611-2013;
-
- расчет количества среды при выполнении измерений методом переменного перепада давления на стандартных сужающих устройствах (диафрагмах) ПО вычислителя производит в соответствии с ГОСТ 8.586.1-2005 - ГОСТ 8.586.5-2005;
-
- расчет массового расхода (массы), приведение к стандартным условиям объема и плотности нефти, нефтепродуктов, жидких углеводородных сред ПО вычислителя проводит соответствии ГОСТ Р 8.587-2019, МИ 3532-2015, СТО Газпром 5.9-2007.
Аппаратная защита ПО (кода программы) от умышленных изменений обеспечивается:
-
- применением специальных аппаратных средств программирования (прошивки) ПЗУ микроконтроллера;
-
- активацией аппаратной защиты микроконтроллера от считывания содержимого ПЗУ;
-
- ограничением доступа к электронным компонентам вычислителя путем пломбирования корпуса прибора;
-
- отсутствием возможности модификации кода программы через другие внешние интерфейсы.
Защита ПО от случайных изменений обеспечивается вычислением и периодическим контролем хэш-кода области хранения исполняемого кода программы, включая область постоянных данных (констант). Метод вычисления хэш-кода - CRC16.
Метрологические характеристики контроллеров нормированы с учетом влияния программного обеспечения. Контроллеры обеспечивают идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО контроллеров приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SF31A |
Номер версии (идентификационный номер) ПО |
Не ниже 1.02 |
Цифровой идентификатор ПО (контрольная сумма) |
XXXX1) |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
1) Конкретное значение указывается в паспорте |
Метрологические характеристики контроллеров приведены в таблице 2. Технические характеристики контроллеров приведены в таблице 3.
аблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерения силы постоянного тока (I), мА |
от 0 до 24 |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА |
± (0,00025 I + 5 мкА) |
Диапазон измерения напряжения постоянного тока (U), В |
от 0 до 5 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
± (0,00015 U + 1 мВ) |
Диапазон измерения частоты, Г ц |
от 10-4 до 104 |
Пределы допускаемой относительной погрешности измерения частоты, % |
± 0,01 |
Входной частотно-импульсный сигнал, Г ц |
от 0 до 10000 |
Пределы допускаемой погрешности счета импульсов, импульсов на 106 импульсов |
±1 |
Пределы допускаемой относительной погрешности реализации алгоритмов вычислителя по расчету расхода и количества среды, % |
±0,02 |
Пределы допускаемой абсолютной погрешности формирования (хранения) шкалы времени At и абсолютная погрешность измерений интервалов времени AAt , с/сут, не более |
±5 |
аблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Число одновременно обслуживаемых измерительных трубопроводов |
от 1 до 16 |
Максимальное число каналов ввода/вывода |
256 |
Максимальное число внешних модулей |
64 |
Напряжение питание контроллера, В |
от 20 до 32 |
Потребляемая мощность контроллера, Вт, не более |
5 |
Рабочие условия измерений
|
от 10 до 50 до 80 от 84,0 до 106,7 |
Г абаритные размеры (ВхШхГ), мм
|
260х105х200 115х20х100 |
Масса, кг, не более
|
1,5 0,3 |
Средняя наработка на отказ, ч |
60000 |
Средний срок службы, лет, не менее |
10 |
наносится на титульные листы руководства по эксплуатации, паспорт, а также корпус вычислителя контроллеров методом печати на самоклеящейся плёнке.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в документе «Контроллеры «Суперфлоу-31». Руководство по эксплуатации», СНАГ407229.004 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16... 30 А;
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков;
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода;
ГОСТ 8.586.1-5:2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств;
ГОСТ Р 8.587-2019 Государственная система обеспечения единства измерений. МАССА НЕФТИ И НЕФТЕПРОДУКТОВ. Общие требования к методикам выполнения измерений;
СТО Газпром 5.9-2007 Расход и количество углеводородных сред. Методика выполнения измерений;
МИ 3532-2015 Рекомендация. ГСИ. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти;
СНАГ407229.004 ТУ. Контроллеры «Суперфлоу-31» Технические условия.
ПравообладательПубличное акционерное общество «Газпром автоматизация»
(ПАО «Газпром автоматизация»)
ИНН 7704028125
Адрес юридического лица: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные Выемки, д. 3, помещ.У1, ком. 21 Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Изготовитель
Публичное акционерное общество «Газпром автоматизация» (ПАО «Газпром автоматизация»)ИНН 7704028125
Адрес юридического лица: 117405, г. Москва, вн. тер. г. муниципальный округ
Чертаново Южное, ул. Кирпичные Выемки, д. 3, noM.VI, ком. 21
Адрес места осуществления деятельности: 117405, г. Москва,
ул. Кирпичные выемки, д. 3
Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Публичное акционерное общество «Газпром автоматизация»(ПАО «Газпром автоматизация»)
ИНН 7704028125
Адрес юридического лица: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные Выемки, д. 3, помещ.У1, ком. 21 Телефон: (499) 580-41-40
Web-сайт: www.gazprom-auto.ru
E-mail: gazauto@gazprom-auto.ru
Принцип действия контроллеров основан на измерении и преобразовании электрических сигналов, поступающих от средств измерений давления, температуры, объемных и массовых счетчиков-расходомеров, влагомеров, плотномеров, хроматографов, в значения физических величин и/или получении результатов измерений от средств измерений по цифровым линиям связи. Далее, вычислитель контроллера производит расчет физикохимических свойств среды, расчет расхода и количества среды в соответствии с заложенными алгоритмами. На основе измеренных и вычисленных параметров вычислитель формирует периодические архивы по расходу (количеству) среды, архивы свойств среды, архивы аварийных сообщений и вмешательств. Контроллер также осуществляет формирование выходных сигналов для автоматизированного управления в реальном масштабе времени технологическими процессами и объектами.
Контроллеры имеют модульную архитектуру. Контроллеры состоят из вычислителя и модулей расширения (модулей ввода/вывода), объединенных общими шинами питания и передачи данных. Вычислитель и модули расширения размещаются в шкафу общепромышленного исполнения.
Конструкция корпуса вычислителя предназначена для установки на передние панели шкафов и щитов управления. На лицевой панели вычислителя расположена клавиатура, жидкокристаллический индикатор, светодиодные индикаторы, соединитель сервисного порта. На задней панели вычислителя расположены соединители портов питания, цифровых интерфейсов связи, счетно-импульсных входов. На индикаторе вычислителя отображаются значения измеряемых и вычисляемых параметров среды (давление, температура, плотность, расход, объем, масса, и пр.), параметры конфигурации. С помощью клавиатуры выполняется управление режимами отображения информации, ввод параметров, задание режимов работы контроллера. Порты ввода/вывода вычислителя обеспечивают:
-
- обмен данными c преобразователями измерительными по цифровым протоколам связи MODBUS RTU, HART;
-
- прием частотных или счетно-импульсных сигналов от преобразователей измерительных;
- обмен данными c системами сбора информации и управления как по оригинальному протоколу связи вычислителя, так и по стандартному протоколу MODBUS RTU.
- аппаратную поддержку шины расширения для подключения модулей ввода/вывода контроллера (модулей расширения).
Модули расширения выполнены в корпусах, предназначенных для установки на DIN-рейку. На лицевой панели модулей имеется светодиодная индикация, сигнализирующая о режимах работы каналов измерения модулей, состоянии обмена данными с вычислителем контроллера. На тыльной стороне корпуса расположены контакты для подключения модулей расширения к шине контроллера. На боковой поверхности корпуса модулей расположены соединители для подключения линий связи преобразователей измерительных. Модули расширения обеспечивают измерение параметров электрических сигналов: ток, напряжение, частоту. Результаты измерений модулей расширения поступают в вычислитель контроллера по цифровому интерфейсу связи.
Заводской номер в виде цифрового кода наносится на боковую сторону вычислителя. Знак утверждения типа наносится на лицевую сторону вычислителя в соответствии с рисунком 1. Общий вид контроллера (вычислитель и модули расширения) изображен на рисунке 1.
СУПЕРФЛОУ-31 ■llllllllllllll11111111
СЕРВИС
I 1 111 2 111 в I
Место нанесения этикетки, содержащией сведения:
-
- об изготовителе;
-
- дате изготовления;
-
- заводском номере;
-
- степени пылевлагозащищенности;
-
- диапазоне измерений;
-
- знаке утверждения типа;
-
- Евразийского знака соответствия
Рисунок 1 - Общий вид контроллеров
Для исключения несанкционированного вмешательства в работу контроллеров на корпуса функциональных модулей наносятся наклейки и пломбы, повреждаемые при разборке корпуса и доступе к электронным платам. Схема размещения разрушающихся наклеек на корпусе контроллера изображена на рисунке 2. Знак поверки в виде наклейки наносится на корпус контроллера в соответствии с рисунком 2.
Рисунок 2 - Места нанесения разрушающихся наклеек изготовителя и знака поверки (1 - место нанесения разрушающихся наклеек изготовителя; 2 - место нанесения знака поверки)
аблица 4 -
Наименование |
Обозначение |
Количество |
Контроллер, в составе:
|
Суперфлоу-31 |
1 шт. до 64 шт. 1 компл. |
Руководство по эксплуатации |
СНАГ407229.004 РЭ |
1 компл. |
Паспорт |
СНАГ407229.004 ПС |
1 компл. |
Сервисное программное обеспечение |
- |
1 компл. |
Метрологические характеристики контроллеров приведены в таблице 2. Технические характеристики контроллеров приведены в таблице 3.
аблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерения силы постоянного тока (I), мА |
от 0 до 24 |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА |
± (0,00025 I + 5 мкА) |
Диапазон измерения напряжения постоянного тока (U), В |
от 0 до 5 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
± (0,00015 U + 1 мВ) |
Диапазон измерения частоты, Г ц |
от 10-4 до 104 |
Пределы допускаемой относительной погрешности измерения частоты, % |
± 0,01 |
Входной частотно-импульсный сигнал, Г ц |
от 0 до 10000 |
Пределы допускаемой погрешности счета импульсов, импульсов на 106 импульсов |
±1 |
Пределы допускаемой относительной погрешности реализации алгоритмов вычислителя по расчету расхода и количества среды, % |
±0,02 |
Пределы допускаемой абсолютной погрешности формирования (хранения) шкалы времени At и абсолютная погрешность измерений интервалов времени AAt , с/сут, не более |
±5 |
аблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Число одновременно обслуживаемых измерительных трубопроводов |
от 1 до 16 |
Максимальное число каналов ввода/вывода |
256 |
Максимальное число внешних модулей |
64 |
Напряжение питание контроллера, В |
от 20 до 32 |
Потребляемая мощность контроллера, Вт, не более |
5 |
Рабочие условия измерений
|
от 10 до 50 до 80 от 84,0 до 106,7 |
Г абаритные размеры (ВхШхГ), мм
|
260х105х200 115х20х100 |
Масса, кг, не более
|
1,5 0,3 |
Средняя наработка на отказ, ч |
60000 |
Средний срок службы, лет, не менее |
10 |
