Номер по Госреестру СИ: 85559-22
85559-22 Контроллеры программируемые логические
(MKLogic200 A)
Назначение средства измерений:
Контроллеры программируемые логические MKLogic200 A (далее по тексту -контроллеры) предназначены для измерения силы постоянного тока, частоты и счета импульсов от первичных измерительных преобразователей (датчиков), формирования сигналов управления по заданным алгоритмам, в том числе воспроизведения силы постоянного тока. Осуществляют совместно с периферийными устройствами контроль и управление механизмами и технологическими процессами в промышленных зонах.
Внешний вид.
Контроллеры программируемые логические
Рисунок № 1
Внешний вид.
Контроллеры программируемые логические
Рисунок № 2
Внешний вид.
Контроллеры программируемые логические
Рисунок № 3
Внешний вид.
Контроллеры программируемые логические
Рисунок № 4
Общие сведения
Дата публикации - 18.05.2022
Срок свидетельства - 13.05.2027
Номер записи - 187533
ID в реестре СИ - 1399529
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МК201 А, MK245 A, MK234 A, MK211 A, MK201 A,
Производитель
Изготовитель - Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 1145
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 953
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1176 от 2022.05.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2248 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№3151 от 2022.12.13 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№998 от 2023.05.16 Об утверждении типов средств измерений
№1560 от 2023.08.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№1720 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1264 от 2024.05.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№1324 от 2024.05.30 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2952 от 2024.12.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№2999 от 2024.12.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№3121 от 2024.12.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
№737 от 2025.04.11 ПРИКАЗ О внесении изменений в сведения об утвержденном типе СИ (2)
Наличие аналогов СИ: Контроллеры программируемые логические (MKLogic200 A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67338-17 02.05.2027 |
Установки эталонные мобильные, ЭМУ Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
68031-17 20.07.2027 |
Барьеры искрозащиты , МIB-200 Ex Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
2 года |
|
79408-20 |
Система измерений количества и показателей качества нефти, Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
79380-20 |
Система измерений количества и показателей качества нефти резервной схемы учета на ПСП АО "НЗНП", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
79834-20 |
Система измерений количества и показателей качества нефти резервная для СИКН № 733 ПСП "Козьмино", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
79833-20 |
Система измерений количества и показателей качества нефти №733 ПСП "Козьмино", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
80095-20 |
Система измерений количества и показателей качества нефти по резервной системе учета на ПСП "Шешма-Калейкино", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
80176-20 |
Система измерений количества и показателей качества нефти № 5 ПСП "Ярославль" ООО "Транснефть - Балтика", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
80125-20 |
Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль" ООО "Транснефть - Балтика", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
80735-20 |
Система измерений количества и показателей качества нефти № 444 ООО "Транснефть-Балтика", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
81024-21 |
Система измерений количества и показателей качества нефти СИКН №115 ПСП "Юргамыш" ЛПДС "Юргамыш", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
81223-21 |
Система измерений количества и показателей качества нефти резервной №425 ПСП "Салават" ЛПДС "Салават" Туймазинского НУ АО "Транснефть-Урал", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 года |
|
82114-21 |
Установка передвижная поверочная, ППУ Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
82297-21 |
Система измерений количества нефтепродуктов ТСБ-2 АО "Газпромнефть-ОНПЗ", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
82596-21 |
Система измерений количества и показателей качества нефти № 1522 на ПСП "Тазовский" недропользователь ООО "Меретояханефтегаз", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
82401-21 |
Система измерений количества и показателей качества нефтепродуктов на причалах 1-6 ООО "РН-Морской терминал Находка", 1, 8, 3, 8, 4, 6 Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
82638-21 13.08.2026 |
Комплексы программно-технические, NaftaSystem Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
83056-21 |
Система измерений количества и показателей качества нефти № 249 на ПСП "Покровка" АО "Оренбург нефть", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
83145-21 |
Система измерений количества и показателей качества нефти № 620 ПСП "Клин" Ульяновского филиала ПАО НК "РуссНефть", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
84563-22 |
Система измерений количества и показателей качества нефти № 1526 на ЦПС Песцового месторождения, Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
85293-22 |
Система измерений количества и параметров нефти сырой УПСВ Западно-Зимнего лицензионного участка ООО "Газпромнефть-Хантос", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
85559-22 13.05.2027 |
Контроллеры программируемые логические, MKLogic200 A Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
85646-22 |
Система измерений количества и параметров нефти сырой на ДНС с УПСВ Чупальского лицензионного участка месторождения им. Московцева ООО "РН - Юганскнефтегаз", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
85615-22 |
Система измерений количества и параметров нефти сырой на ЦППН-8 Приобского месторождения ООО "РН-Юганскнефтегаз", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
87347-22 |
Система измерений количества и показателей качества нефти оперативная № 1029, Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
87655-22 13.12.2027 |
Каналы измерительные комплексов программно-технических микропроцессорной системы автоматизации "Шнейдер Электрик", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
2 года |
|
88093-23 |
Установка поверочная пикнометрическая, УПСИПН-4 Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
88960-23 04.05.2028 |
Преобразователи измерительные постоянного тока, КТ Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
88970-23 |
Система измерений количества и показателей качества нефти установки подготовки нефти Западно-Зимнего лицензионного участка ООО "Газпромнефть-Хантос", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
88981-23 11.05.2028 |
Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения, MKLogic Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
88996-23 15.05.2028 |
Комплексы программно-технические микропроцессорной системы автоматизации технологических процессов, MKLogic Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
89280-23 |
Система измерений количества и показателей качества нефти на площадке ЦПС Восточно-Мессояхского месторождения, Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
89656-23 |
Система измерений количества и показателей качества нефти АО "Геология" на НПС "Азнакаево", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
89657-23 |
Система измерений количества и показателей качества нефти по резервной схеме учета АО "Геология" на НПС "Азнакаево", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
89681-23 07.08.2028 |
Барьеры искрозащиты , MIB-200 A Ex Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
2 года |
|
90402-23 |
Система измерений количества и параметров нефти сырой на ДНС с УПСВ Майского месторождения ООО "РН – Юганскнефтегаз", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
91841-24 |
Система измерений количества и показателей качества нефти № 202 НГДУ "Азнакаевскнефть", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
92093-24 |
Система измерений количества и показателей качества нефти ППСН Хохряковского месторождения Акционерного общества "ННК - Нижневартовское нефтегазодобывающее предприятие" (АО "ННК - ННП"), Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
92644-24 |
Система измерений количества и показателей качества нефти № 224 ПСП "Альметьевск" ПАО "Татнефть" резервная схема учета, Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
95038-25 28.03.2030 |
Преобразователи измерительные, MMC-200 Ex Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Кто поверяет Контроллеры программируемые логические (MKLogic200 A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 1144 | 134 | 1139 | 5 | 0 | 1144 | 1139 | 5 | ||
| ООО "ЭРИС" (RA.RU.310699) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Контроллеры программируемые логические (MKLogic200 A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Контроллеры имеют встроенное программное обеспечение (далее - ПО), хранящееся в энергонезависимой памяти измерительных модулей. Метрологические характеристики контроллеров нормированы с учетом влияния на них встроенного ПО. Идентификационные данные ПО контроллеров приведены в таблице 1.
Загрузка встроенного программного обеспечения производится на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, защита от перезаписи и считывания из памяти осуществляется посредством записи кода-блокировки в специальные защитные регистры. Прикладное программное обеспечение, разрабатываемое пользователем, не влияет на метрологические характеристики контроллеров.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
MK201 A |
MK211 A |
MK234 A |
MK245 A |
|
Идентификационное наименование ПО |
MK201 firmware |
MK211 firmware |
MK234 firmware |
MK245 firmware |
|
Номер версии (идентификационный номер) ПО |
0.0.1.0 |
0.0.1.0 |
0.0.1.0 |
0.0.1.0 |
|
Цифровой идентификатор ПО |
4A715412 |
5A11AA31 |
89672145 |
A2F34515 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | |||
Знак утверждения типа
Знак утверждения типананосится на наклейке типографическим способом размещенной на поверхности модуля, на титульный лист руководства по эксплуатации и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Методика измерения и воспроизведения сигнала» руководство по эксплуатации на программируемый логический контроллер MKLogic200 КДСА.421457.190А РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым логическим MKLogic200 AГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования, методы испытаний;
ТУ 26.20.13-043-00137093-2016 Программируемый логический контроллер MKLogic200. Технические условия.
Изготовитель
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
ИНН 0278005403
Адрес: 450005, г. Уфа, ул. 50-летия Октября, 24 Телефон (факс) +7 (347) 228-81-70
Испытательный центр
Акционерное общество «Нефтеавтоматика»
420029, РТ, г. Казань, ул. Журналистов, д.2а
Телефон (факс): +7 (843) 295-30-47, 295-30-96;
E-mail: gnmc@nefteavtomatika.ru
Принцип действия контроллеров основан на аналого-цифровом преобразовании измеряемой величины с последующей обработкой встроенным микропроцессором и передачей данных через соответствующие интерфейсы, а также цифро-аналоговом преобразовании.
Контроллеры состоят из контроллера промышленного модели МК201 А и модулей ввода-вывода моделей MK211 A, MK234 A, MK245 A. Модули ввода-вывода предназначены для расширения функциональных возможностей контроллеров промышленных моделей МК201 А.
Контроллеры промышленные модели MK201 A предназначен для централизованного сбора данных от модулей ввода-вывода, обработки и централизованного выполнения алгоритмов контроля и управления механизмами и технологическим оборудованием, информационного обмена со смежными системами, измерения и воспроизведения сигналов от датчиков тока и приборов с токовым выходом, ввода и вывода дискретного сигнала напряжения постоянного тока, а также счета дискретных импульсов напряжения постоянного тока и измерения частоты.
Модули ввода-вывода MK211 A предназначены для измерения электрического аналогового сигнала от датчиков тока и приборов с токовым выходом, а также для ввода дискретного сигнала постоянного тока.
Модули ввода-вывода MK234 A предназначены для воспроизведения электрического аналогового сигнала и измерения электрического аналогового сигнала от датчиков тока и приборов с токовым выходом.
Счетные модули MK245 A предназначены для счета дискретных импульсов напряжения постоянного тока и измерения частоты.
Конструктивно контроллеры и модули выполнены в виде печатных плат, размещенных в металлических корпусах и предназначены для установки на монтажный рельс шириной 35 миллиметров. На лицевых панелях расположены индикаторные светодиоды, клеммы, разъемы.
Состав и количество модулей ввода-вывода в каждом конкретном изделии может отличаться в зависимости от потребностей заказчика.

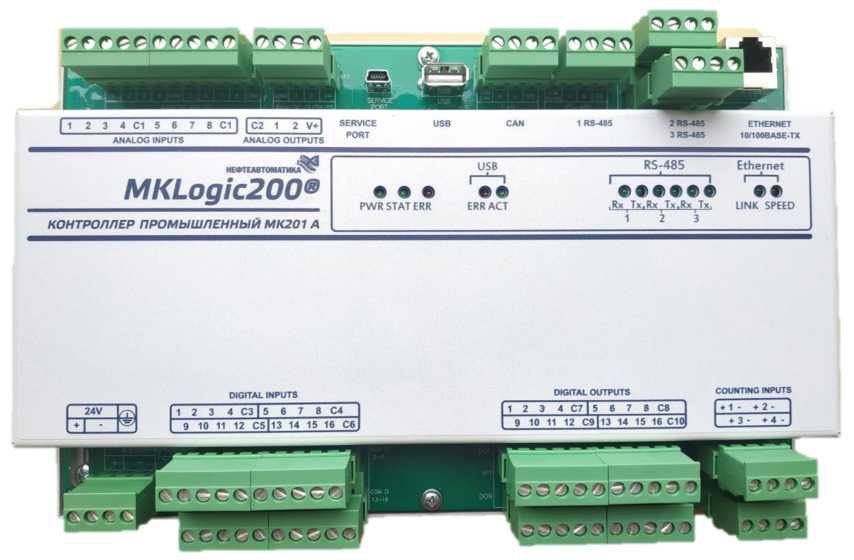

Общий вид контроллера приведен на рисунке 1.

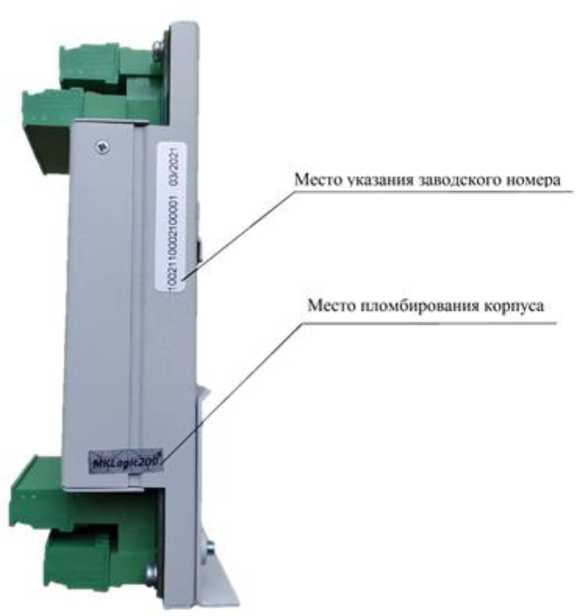

Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера представлены на рисунке 2.
COUNTING INPUTS
_______DIGITAL INPUTS____________
|123 4 C3|5 67SC4 I
| 9 10 11 12 C5|13 14 15 IS Сб|
DIGITAL OUTPUTS
11 2 3 4 C7 | 5 6 7 S CO ~l I 9 10 11 12 C9|13 14 15 16 C1o|
0000000530
'ООО
'©©cceiecec©
г
< < * •
ANALOG OUTPUTS
|
НЕФТЕАВТОМАТИКА^^ |
USB |
RS-485 Ethernet | |
|
MKLogic200® |
• • • PWR STAT ERR |
1 её ERR ACT |
‘еееееё 1её ,Rx Tx.Rx Tx.Rx Tx. LINK SPEED |
|
КОНТРОЛЛЕР ПРОМЫШЛЕННЫЙ MK201 A |
1 2 3 |
а) промышленный контроллер МК201 A
НТФТЫВТОИАТИюГ^
MKLogic200®
9 9 9
PWR STAT ERR
МОДУЛЬ ВВОДА-ВЫВОДА МК211 А
|
24V | |
|
* 1 " |
__________DIGITAL INPUTS____________
1 2 3 4 C1 | 5 6 7 8 C2
9 10 11 12 C3|13 14 15 16 C4
б) модуль ввода-вывода МК211 A
|
ф г с* « « | ||
|
imhmhh | ||
|
Г" |
1 |
|
ANALOG INPUTS | |
|
НЕФТЕАВТОМАТМюГ^ MKLogic200® |
• • • PWR STAT ERR |
|
МОДУЛЬ ВВОДА-ВЫВОДА МК234А | |
г) модуль ввода-вывода МК245 A

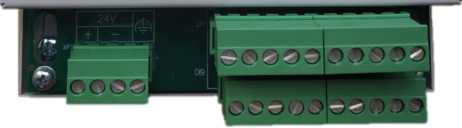

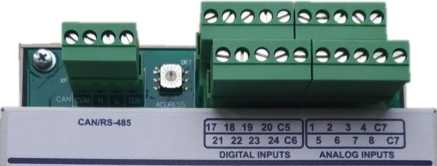

Рисунок 1 - Общий вид контроллера
Место указания заводского номера
Место пломбирования корпуса
Рисунок 2 - Схема пломбировки контроллера от несанкционированного доступа и обозначение места нанесения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Контроллер программируемый логический MKLogic200 A (в конфигурации по заказу); |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
КДСА.421457.190А РЭ |
1 экз. |
|
Инструкция «ГСИ. Контроллеры программируемые логические MKLogic200 A. Методика поверки» |
НА.ГНМЦ.0573-21 МП |
1 экз. |
Таблица 2 -. Основные метрологические характеристики измерительных модулей
|
Тип модуля |
Количество каналов |
Сигналы |
Пределы допускаемой погрешности |
Пределы допускаемой дополнительной погрешности в рабочих условиях, % от диапазона | |
|
Диапазон измерения (преобразования) входного сигнала |
Диапазон воспроизведения (преобразования) выходного сигнала | ||||
|
MK201 A |
Аналоговые входы |
±0,1* |
±0,05 | ||
|
8 |
от 0 до 20 мА от 4 до 20 мА |
- | |||
|
Аналоговые выходы |
±0,1* |
±0,05 | |||
|
2 |
- |
от 0 до 20 мА от 4 до 20 мА | |||
|
Счетные входы |
±0,01** *** ±1 импульс | ||||
|
4 |
диапазон измерения частоты от 1 Гц до 10 кГц диапазон счета импульсов от 1 до 16 000 000 имп. |
- | |||
|
MK211 A |
Аналоговые входы |
±0,1* |
±0,05 | ||
|
8 |
от 0 до 20 мА от 4 до 20 мА |
- | |||
|
MK234 A |
Аналоговые входы |
±0,1* |
±0,05 | ||
|
8 |
от 0 до 20 мА от 4 до 20 мА |
- | |||
|
Аналоговые выходы |
±0,1* |
±0,05 | |||
|
2 |
- |
от 0 до 20 мА от 4 до 20 мА | |||
|
MK245 А |
Счетные входы |
±0,01** *** ±1 импульс*** | |||
|
8 |
диапазон измерения частоты от 1 Гц до 10 кГц диапазон счета импульсов от 1 до 16 000 000 имп. |
- | |||
|
*основная погрешность, приведенная к диапазону измерений, %; **основная относительная погрешность измерений, %; ***абсолютная погрешность измерений. | |||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модули | ||||
|
MK201 A |
MK211 A |
MK234 A |
MK245 A | |
|
Условия эксплуатации: | ||||
|
- температура окружающего воздуха, |
от -40 до+ 85 | |||
|
ОС |
от 5 до 95 | |||
|
- относительная влажность, % |
от 86 до 106,7 | |||
|
- атмосферное давление, кПа | ||||
|
Параметры электрического питания: | ||||
|
- напряжение постоянного тока, В |
от 18 до 30 | |||
|
Потребляемая мощность, Вт, не более |
6 |
1,5 |
3,2 |
1,1 |
|
Габаритные размеры, мм, не более | ||||
|
- высота |
56 |
56 |
46 |
46 |
|
- ширина |
154 |
154 |
154 |
154 |
|
-длина |
240 |
120 |
120 |
120 |
|
Масса, кг, не более |
1,10 |
0,55 | ||
|
Средний срок службы, лет |
15 | |||
|
Средняя наработка до |
Q0000 | |||
|
метрологического отказа | ||||
