Номер по Госреестру СИ: 68031-17
68031-17 Барьеры искрозащиты
(МIB-200 Ex)
Назначение средства измерений:
Барьеры искрозащиты MIB-200 Ex (далее по тексту - барьеры) предназначены для измерений и последующего преобразований в унифицированный токовой сигнал от 0 до 20 (от 4 до 20) мА, сигналов от датчиков, для обеспечения искробезопасности в электрических цепях устройств находящихся во взрывоопасной зоне.
Внешний вид.
Барьеры искрозащиты
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) имеют барьеры искрозащиты MIB-252 Ex. Программное обеспечение хранится в энергонезависимой памяти барьеров. Метрологические характеристики барьеров искрозащиты MIB-252 Ex нормированы с учетом влияния на них встроенного ПО. Идентификационные данные ПО барьеров искрозащиты MIB-252 Ex приведены в таблице 1.
Загрузка встроенного программного обеспечения производится на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования барьеров, аппаратные интерфейсы для изменения памяти со встроенным ПО защищены механически и не доступны конечному пользователю.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
MIB-252 Ех |
Идентификационное наименование ПО |
MIB-252 Ex firmware |
Номер версии (идентификационный номер) ПО |
0.0.1.0 |
Цифровой идентификатор ПО |
3B7734EC |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Методика измерения и воспроизведения сигнала» руководства по эксплуатации на барьеры искрозащиты MIB-200 Ex КДСА.426475.002 РЭ (КДСА.426475.010 РЭ, КДСА.426475.004 РЭ).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к барьерам искрозащиты MIB-200 ExТУ 27.33.13-041-00137093-2016 «Барьер искрозащиты МШ-200 Ex. Технические условия»
Изготовитель
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)ИНН 0278005403
Адрес: 450005, г. Уфа, ул. 50-летия Октября, 24 Телефон (факс): +7 (347) 228-81-70
E-mail: nefteavtomatika@nefteavtomatika.ru
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)Адрес: 420029, РТ, г. Казань, ул. Журналистов, д.2а
Телефон (факс): +7 (843) 295-30-47, +7 (843) 295-30-96
E-mail: gnmc@nefteavtomatika.ru
Барьер искрозащиты MIB-212 Ex имеет 2 аналоговых искробезопасных входа с поддержкой протокола HART и 2 аналоговых выхода. Барьер предназначен для приёма аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, находящихся во взрывоопасной зоне и его передачу устройствам, расположенным во взрывобезопасной зоне. Также барьер данного исполнения позволяет передавать совместно с аналоговым сигналом цифровой сигнал по протоколу HART.
Барьер искрозащиты MIB-222 Ex имеет 2 аналоговых искробезопасных выхода с поддержкой протокола HART и 2 аналоговых входа. Барьер предназначен для передачи аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, расположенных во взрывобезопасной зоне устройствам, находящихся во взрывоопасной зоне. Также барьер данного исполнения позволяет передавать совместно с аналоговым сигналом цифровой сигнал по протоколу HART.
Барьер искрозащиты MIB-232 Ex имеет 2 аналоговых искробезопасных входа и 2 аналоговых выхода. Барьер предназначен для приёма аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, находящихся во взрывоопасной зоне и его передачу устройствам, расположенным во взрывобезопасной зоне.
Барьер искрозащиты MIB-242 Ex имеет 2 аналоговых искробезопасных выхода и 2 аналоговых входа. Барьер предназначен для передачи аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, расположенных во взрывобезопасной зоне устройствам, находящимся во взрывоопасной зоне.
Барьер искрозащиты MIB-252 Ex имеет 2 искробезопасных входа для сигналов от термопар и термопреобразователей сопротивления и 2 аналоговых выхода. Барьер принимает сигналы от термопар и термопреобразователей сопротивления, расположенных во взрывоопасной зоне, преобразует их и передаёт в виде аналогового токового сигнала от 0 до 20 (от 4 до 20) мА устройствам, находящимся во взрывобезопасной зоне.
Барьер искрозащиты MIB-252 Ex также принимает сигналы от устройств с выходным сигналом напряжения постоянного тока в диапазоне от минус 10 до плюс 100 мВ и от устройств с выходным сигналом электрического сопротивления в диапазоне от 0 до 3000 Ом, расположенных во взрывоопасной зоне, преобразовывает их и передает в виде аналогового сигнала от 0 до 20 (от 4 до 20) мА устройствам, находящимся во взрывобезопасной зоне.

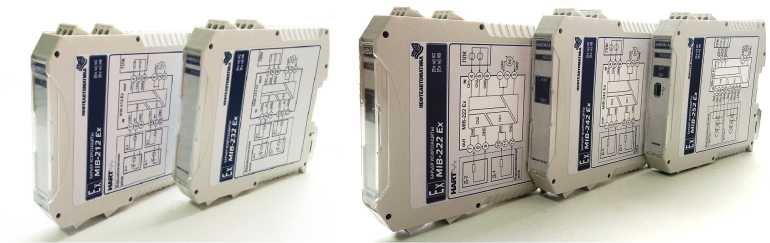

Внешний вид барьеров искрозащиты MIB-200 Ex приведен на рисунке 1.
Рисунок 1 - Внешний вид барьеров искрозащиты MIB-200 Ex Пломбирование барьеров искрозащиты MIB-200 Ex не предусмотрено.
Основные метрологические характеристики барьеров приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики барьеров MIB-200 Ex
Тип барьера |
Наименование характеристики |
Значение |
MIB- 212 Ex |
Входной аналоговый канал измерения тока, мА |
от 4 до 20 (от 0 до 20) |
Выходной аналоговый канал воспроизведения тока, мА |
от 4 до 20 (от 0 до 20) | |
Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования |
±0,1 % | |
MIB- 222 Ex |
Входной аналоговый канал измерения тока, мА |
от 4 до 20 (от 0 до 20) |
Выходной аналоговый канал воспроизведения тока, мА |
от 4 до 20 (от 0 до 20) | |
Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования |
±0,1 % |
Продолжение таблицы 2
MIB- 232 Ex |
Входной аналоговый канал измерения тока, мА |
от 4 до 20 (от 0 до 20) | |||
Выходной аналоговый канал воспроизведения тока, мА |
от 4 до 20 (от 0 до 20) | ||||
Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования |
±0,1 % | ||||
МШ- 242 Ex |
Входной аналоговый канал измерения тока, мА |
от 4 до 20 (от 0 до 20) | |||
Выходной аналоговый канал воспроизведения тока, мА |
от 4 до 20 (от 0 до 20) | ||||
Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования |
±0,1 % | ||||
MIB- 252 Ex |
Диапазон выходного сигнала, мА |
от 4 до 20 (от 0 до 20) | |||
Входной канал измерений температуры, °C |
Тип термодатчика |
Диапазон измерений/воспроизведения |
Погрешность измерений | ||
основная |
дополнительная | ||||
B |
от +600 до +1800 |
±2 |
±0,6 | ||
E |
от -200 до + 1000 |
±1 |
±0,3 | ||
J |
от -200 до + 1200 |
±1 |
±0,3 | ||
K |
от -200 до + 1300 |
±1 |
±0,3 | ||
L (IEC 584 - 1) |
от -200 до + 900 |
±1 |
±0,3 | ||
N |
от -200 до + 1300 |
±1 |
±0,3 | ||
T |
от -200 до + 400 |
±1 |
±0,3 | ||
R |
от 0 до + 1700 |
±2 |
±0,6 | ||
S |
от 0 до + 1700 |
±2 |
±0,6 | ||
Pt100 |
от -200 до + 850 |
±0,6 |
±0,04 | ||
Pt50 |
от -200 до + 850 |
±1 |
±0,06 | ||
Pt1000 |
от -200 до + 850 |
±0,6 |
±0,04 | ||
Cu100M |
от -200 до + 200 |
±0,6 |
±0,04 | ||
Cu100 |
от -200 до + 260 |
±0,6 |
±0,04 | ||
Входной канал измерения напряжения, мВ |
от -10 до +100 |
±25^10’3 |
±8^10’3 | ||
Входной канал измерения сопротивления, Ом |
от 0 до 3000 |
±3 |
±0,1 |
Пределы допускаемой дополнительной приведенной к диапазону измерения погрешности измерений/воспроизведений для Барьеров искрозащиты MIB-212 Ex, Барьеров искрозащиты MIB-222 Ex, Барьеров искрозащиты MIB-232 Ex, Барьеров искрозащиты MIB-242 Ex ± 0,65% в диапазоне изменений рабочих температур от минус 40 °C до плюс 85 °C. Значения дополнительной погрешности Барьеров искрозащиты MIB-252 Ex приведены при изменении температуры окружающей среды в диапазоне рабочих температур от минус 40 °C до плюс 85 °C на каждый 1 °C.
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -40 до +85 от 5 до 95 (без конденсации) от 96 до 104 |
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 30 |
Наименование характеристики |
Значение |
Габаритные размеры средства измерений, мм, не более | |
- высота |
108 |
- ширина |
17,5 |
- длина |
113,6 |
Масса, кг, не более |
0,15 |
