Номер по Госреестру СИ: 67338-17
67338-17 Установки эталонные мобильные
(ЭМУ)
Назначение средства измерений:
Установки эталонные мобильные «ЭМУ» (далее - установки) предназначены для выполнения измерений массы сырой нефти извлекаемых из скважин в процессе добычи нефти в виде нефтегазоводяной смесипри проведении измерений на устье скважин, проведении испытаний, поверки (калибровки), градуировки рабочих средств измерений в условиях эксплуатации в системах герметизированного сбора нефти и газа нефтяных промыслов.
![Внешний вид. Установки эталонные мобильные, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2017-67338-17_files/2017-67338-17-1.jpg)

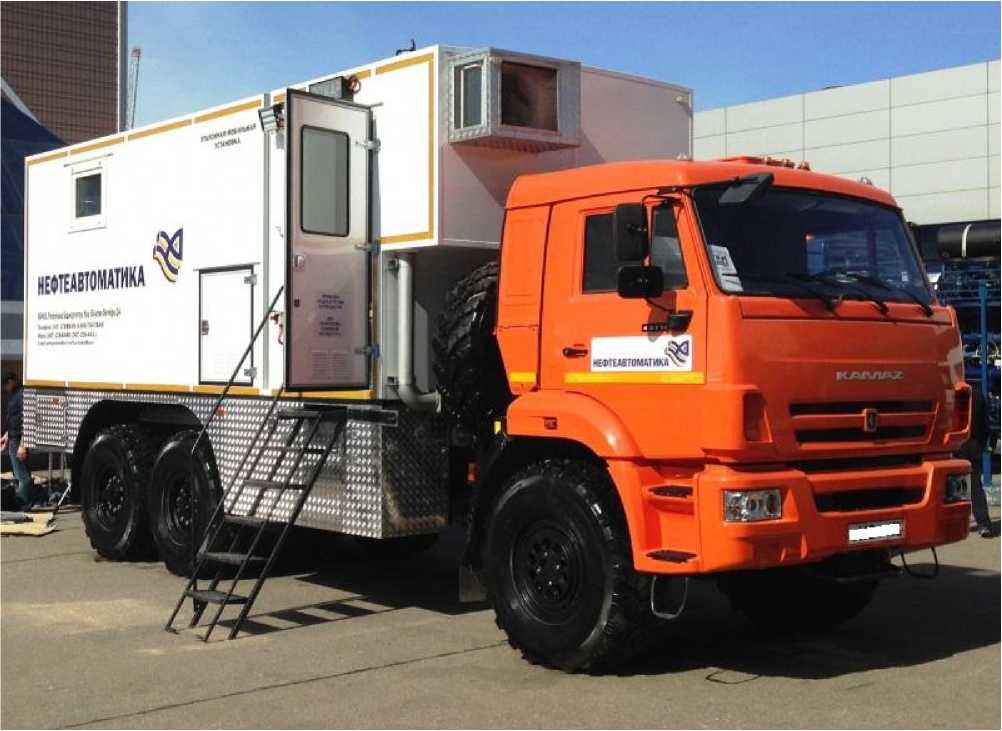

Внешний вид.
Установки эталонные мобильные
Рисунок № 1
Программное обеспечение
Уровень защиты программного обеспечения (далее - ПО) «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
EmuApp |
Номер версии (идентификационный номер) ПО |
1.0 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится в центре титульных листов руководства по эксплуатации и паспорта установок типографским способом, на металлической табличке, слева от входной двери в блок технологический.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «ГСИ. Масса нефти и объем нефтяного газа. Методика измерений с применением Установки эталонной мобильной «ЭМУ», утвержденном ОП ГНМЦ ПАО «Нефтеавтоматика» от «15» апреля 2016 года (свидетельство об аттестации МИ № 01.00257-2013/8909-16 от «18» августа 2016 г.)
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам эталонным мобильным «ЭМУ»
ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков
ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования
ТУ 4381-038-00137093-2015 Установки эталонные мобильные «ЭМУ». Технические условия
Поверка
Поверкаосуществляется по документу МП 0437-9-2016 «Инструкция. ГСИ. Установки эталонные мобильные «ЭМУ». Методика поверки», утвержденному ФГУП «ВНИИР» 31 мая 2016 года.
Основные средства поверки:
-
- Государственный первичный специальный эталон единицы массового расхода газожидкостных смесей ГЭТ 195-2011 по ГОСТ 8.637-2013, с диапазоном расходов от 2 до 110 т/ч (для жидкости), от 0,1 до 250 м3/ч (для газа), суммарные неопределенности: расхода газа находится в пределах ±0,38 %, расхода жидкости находится в пределах ±0,46 %;
-
- эталоны 1-го разряда по ГОСТ 8.637-2013, с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 0,5 до 1,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт и на свидетельство о поверке установок в виде оттиска поверительного клейма или наклейки.
Изготовитель
Акционерное общество «Нефтеавтоматика» (АО«Нефтеавтоматика»)ИНН 0278005403
Адрес: 450005, Республика Башкортостан, г. Уфа, ул.50 летия Октября, д.24
Телефон: (347) 279-88-99, 8-800-700-78-68
Факс: (347) 228-80-98, (347) 228-44-11
Web-сайт: www.nefteavtomatika.ru
E-mail: nefteavtomatika@nefteavtomatika.ru
Испытательныйцентр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»
Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А
Телефон: (843)272-70-62
Факс 272-00-32
E-mail: vniirpr@bk.ru
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Установка состоит из блока технологического (далее - БТ) и блока аппаратурного (далее -БА),размещенных на общем основании рамы шасси автомобиля повышенной проходимости.
В состав БТ входят:
-
- расходомеры массовые Promass 83FDN15-1 шт., и DN50 -1 шт., зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером (далее - регистрационный № I520I-II);
-
- расходомер-счетчик массовый OPTIMASS (регистрационный № 50998-I2);
-
- влагомер нефти поточныйУДВН-1пм4 (регистрационный № 14557-15);
-
- влагомер сырой нефти ВОЕСН-50-4 (регистрационный № 32I80-II);
-
- датчики давления АМ-2000-TG (регистрационный № 35035-14);
-
- термопреобразователи сопротивления платиновые TR10-GBL (регистрационный № 49519-12);
-
- манометры МПУ (регистрационный № 25913-08);
-
- плотномер газа ППГ (регистрационный №39851-08);
-
- уровнемер 5300 (регистрационный № 53779-13);
-
- датчик предельного уровня;
-
- входной, выходной коллектора;
-
- узел дозирования деэмульгатора;
-
- сепаратор с приборами обогрева;
-
- пробоотборник газа ПГ;
-
- автоматический пробоотборник нефти НАФТА-АПН;
-
- трубная обвязка с запорной и регулировочной арматурой;
-
- датчики пожарной сигнализации, анализаторы газа, электрические обогреватели, принудительная вентиляция, светильники.
В состав БА входят:
-
- шкаф силовой;
-
- шкаф автоматики;
-
- оборудование АРМ-оператора, включая переносной персональный компьютер с установленным ПО АРМ-оператора, многопортовый преобразователь интерфейса RS-485 в USB;
-
- приборы охранно-пожарной сигнализации;
-
- электрические обогреватели;
-
- огнетушитель.
Общий вид средства измерений представлен на рисунке 1.
![Внешний вид. Установки эталонные мобильные (ЭМУ), http://oei-analitika.ru](../kurilka/type_si_html/2017-67338-17_files/2017-67338-17-1.jpg)
Рисунок 1 - Общий вид средства измерений
Пломбирование установок не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Кол. |
1 Установка эталонная мобильная (в комплекте со шкафом автоматики и шкафом силовым |
ЭМУ |
1 шт. |
2 Шкаф автоматики |
КДНА 38100.015.52.00.000 |
1 шт. |
3 Шкаф силовой |
КДНА 38100.015.51.00.000 |
1 шт. |
4 Комплект эксплуатационных документов |
1 к-т | |
Документация | ||
5 Ведомость эксплуатационной документации |
КДНА 438100.015.00.00.000 ВЭ |
1 экз. |
6 У паковочный лист |
- |
1 экз. |
Примечание. Эксплуатационная документация на СИ поставляется согласно ведомости эксплуатационных документов |
Метрологические и основные технические характеристики установок приведены в таблице 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений массового расхода сырой нефти в составе нефтегазоводяной смеси (далее - НГВС), т/сут |
от 1 до 500 |
Диапазон измерений объемного расхода свободного попутного нефтяного газа в составе НГВС, приведенного к стандартным условиям, м3/сут |
от 10 до 150 000 |
Пределы допускаемой относительной погрешности измерений массы и массового расхода сырой нефти, % |
±1,5 |
Пределы допускаемой относительной погрешности измерений массы и массового расхода сырой нефти без учета воды при содержании воды (в объемных долях), %, не более:
|
±2,5 ±7,5 ±15 |
Пределы допускаемой относительной погрешности измерений объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям, %, не более |
±3 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Параметры |
Измеряемая среда |
НГВС |
Рабочее давление, МПа, не более |
4 |
Содержание воды, %, (объемные доли), не более |
98 |
Температура, °С |
от +5 до +60 |
Плотность сырой нефти, кг/м3 |
от 700 до 1200 |
Вязкость рабочей среды, мм2/с, не более |
900 |
Содержание парафина, %,(массовые доли), не более |
6 |
Содержание серы, %,(массовые доли), не более |
2 |
Содержание механических примесей, %, (массовые доли), не более |
0,05 |
Потери давления при максимальном расходе, МПа, не более |
0,02 |
Количество одновременно обслуживаемых измерительных установок (средств измерений), шт. |
1 |
Электроснабжение: напряжение переменного тока, В |
380+-3578 /220+-2323 |
частота переменного тока, Гц |
50±1 |
Потребляемая мощность, кВ-А, не более |
50 |
Габаритные размеры, мм |
9219x2500x3873 |
Масса снаряженного транспортного средства, кг, не более |
17000 |
Режим управления запорной арматурой |
Автоматизированный |
Режим измерений |
Автоматизированный |
Режим управления расходом |
Автоматизированный |
Срок службы, лет, не менее |
8 |
