Номер по Госреестру СИ: 95038-25
95038-25 Преобразователи измерительные
(MMC-200 Ex)
Назначение средства измерений:
Преобразователи измерительные MMC-200 Ex (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления постоянному току (в том числе сигналов от термопар и термопреобразователей сопротивления (далее - ТС)), в унифицированные сигналы силы постоянного тока для обеспечения искробезопасности в электрических цепях устройств, находящихся во взрывоопасной зоне.

Внешний вид.
Преобразователи измерительные
Рисунок № 1

Внешний вид.
Преобразователи измерительные
Рисунок № 2

Внешний вид.
Преобразователи измерительные
Рисунок № 3

Внешний вид.
Преобразователи измерительные
Рисунок № 4

Внешний вид.
Преобразователи измерительные
Рисунок № 5

Внешний вид.
Преобразователи измерительные
Рисунок № 6

Внешний вид.
Преобразователи измерительные
Рисунок № 7

Внешний вид.
Преобразователи измерительные
Рисунок № 8

Внешний вид.
Преобразователи измерительные
Рисунок № 9

Внешний вид.
Преобразователи измерительные
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей исполнений MMC-251 Ex и MMC-252 Ex состоит из встроенного и внешнего ПО. В преобразователях исполнений MMC-211 Ex, MMC-212 Ex, MMC-221 Ex, MMC-222 Ex, MMC-231 Ex, MMC-232 Ex, MMC-241 Ex, MMC-242 Ex программное обеспечение отсутствует.
Встроенное ПО записывается изготовителем на этапе производства и не может быть изменено потребителем, является метрологически значимым.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
Внешнее ПО предназначено для считывания данных и конфигурации преобразователей и является метрологически не значимым
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение для исполнений | |
|
ММС-251 Ex |
MMC-252 Ex | |
|
Идентификационное наименование ПО |
М1В/ММС-251 Ex firmware |
М1В/ММС-252 Ex firmware |
|
Номер версии (идентификационный номер) ПО |
0.0.1.4 |
0.0.1.0 |
|
Цифровой идентификатор ПО (CRC) |
0x2A6623DF |
0x3B7734EC |
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя, на титульный лист паспорта, руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2.5 «Методика измерения и воспроизведения сигнала» руководства по эксплуатации КДСА.426442.ХХХ РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТУ 27.12.23-066-00137093-2023 «Преобразователь измерительный ММС-200 Ex. Технические условия»
Правообладатель
Акционерное общество «Нефтеавтоматика»
(АО «Нефтеавтоматика»)
Адрес юридического лица: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24
ИНН 0278005403
Изготовитель
Акционерное общество «Нефтеавтоматика»
(АО «Нефтеавтоматика»)
Адрес юридического лица: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24
Адрес места осуществления деятельности: 450511, Республика Башкортостан, Уфимский р-н, д. Мударисово, ул. Нефтеавтоматики, д. 1
ИНН 0278005403
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»
(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Правообладатель
Акционерное общество «Нефтеавтоматика»
(АО «Нефтеавтоматика»)
Адрес юридического лица: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24
ИНН 0278005403
Принцип действия преобразователей основан на преобразовании входного сигнала от первичных датчиков в унифицированный выходной сигнал постоянного тока.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в пластиковом корпусе, состоящем из двух частей, и предназначены для установки на монтажный рельс шириной 35 миллиметров. Для облегчения монтажа и замены преобразователей применены съемные клеммные колодки. Преобразователи выполнены в искробезопасном исполнении.
Преобразователи выпускаются в исполнениях: MMC-211 Ex, MMC-212 Ex, MMC-221 Ex, MMC-222 Ex, MMC-231 Ex, MMC-232 Ex, MMC-241 Ex, MMC-242 Ex, MMC-251 Ex, MMC-252 Ex, отличающихся типом входных сигналов, количеством каналов и направлением передачи сигналов.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид преобразователей с указанием места нанесения заводского номера и места нанесения знака утверждения типа представлен на рисунках 1-11. Количество индикаторов, толщина преобразователей и нумерация клемм на торцевой панели может отличаться от представленных на рисунках. Способ ограничения доступа к местам настройки (регулировки) - на место соединения частей корпуса наносится заводская наклейка. Нанесение знака поверки на преобразователи не предусмотрено.

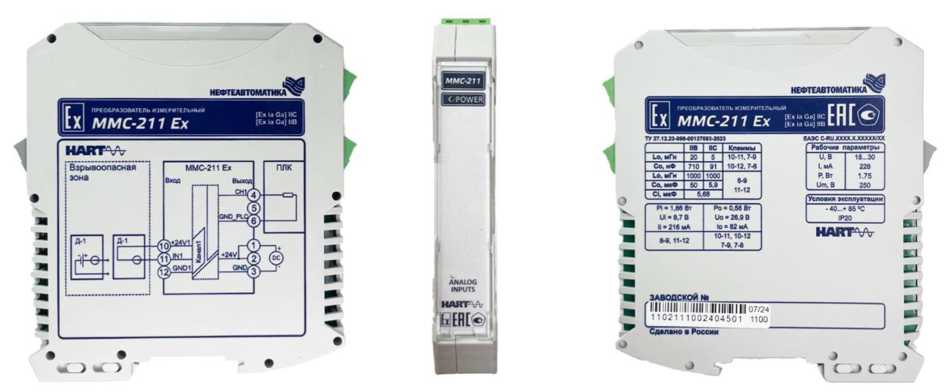

Рисунок 1 - Общий вид исполнения ММС-211 Ex

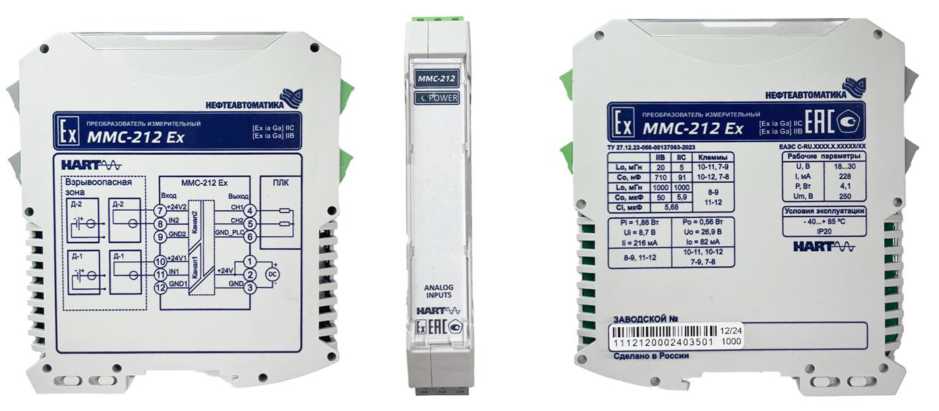

Рисунок 2 - Общий вид исполнения ММС-212 Ex

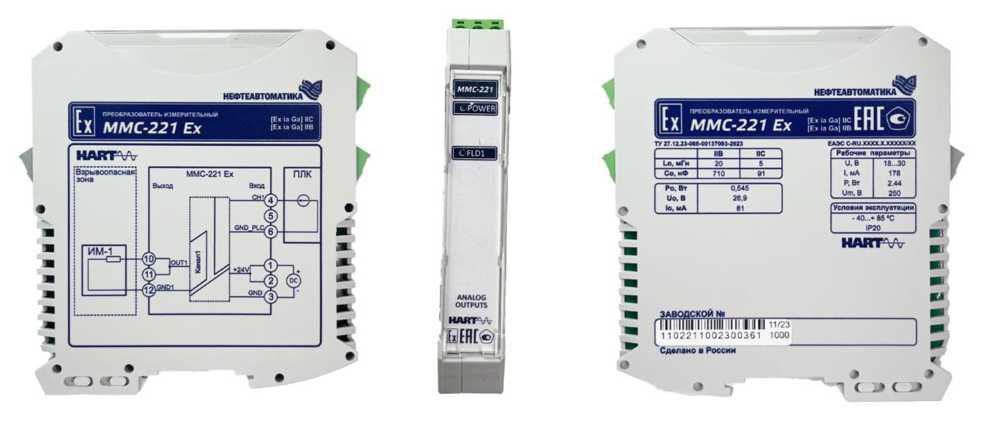

Рисунок 3 - Общий вид исполнения ММС-221 Ex

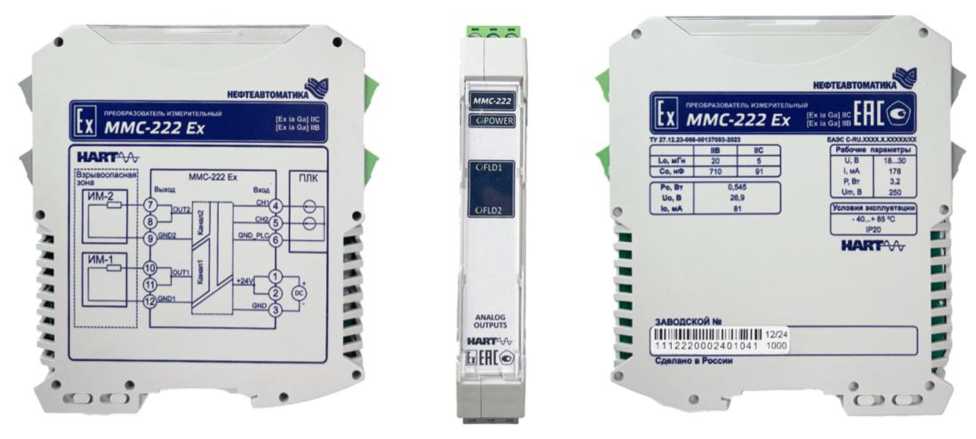

Рисунок 4 - Общий вид исполнения ММС-222 Ex

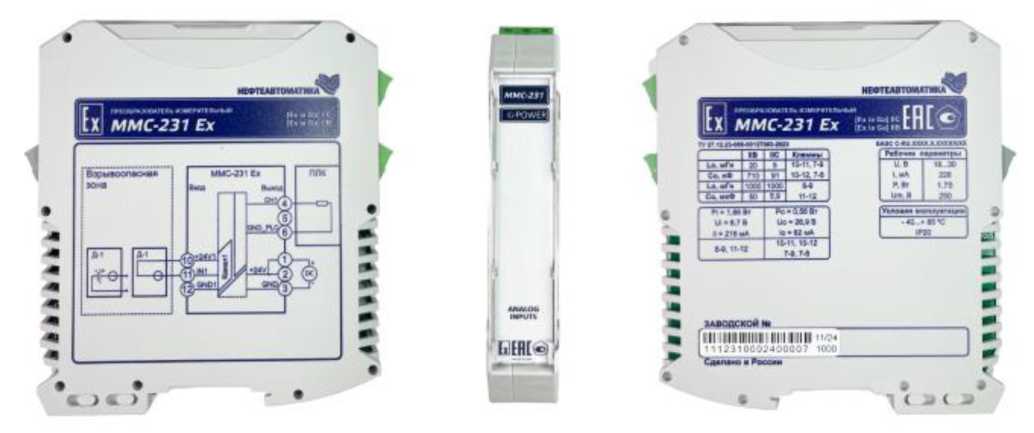

Рисунок 5 - Общий вид исполнения ММС-231 Ex

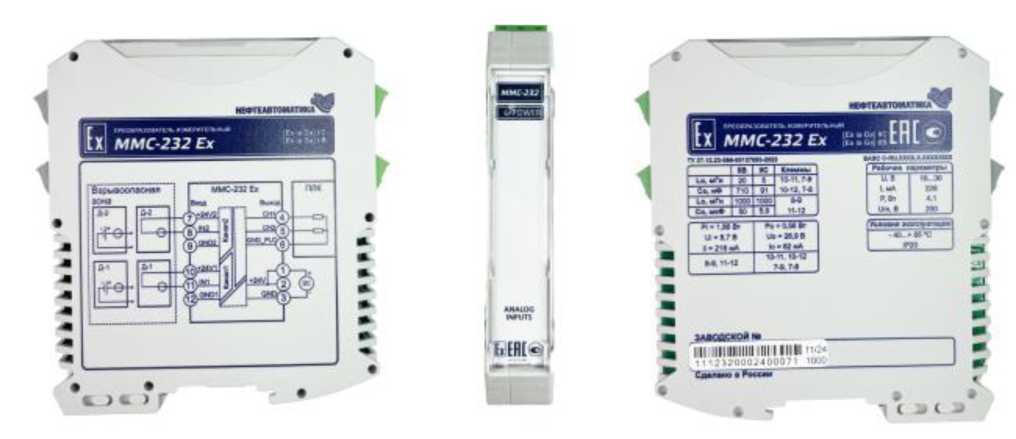

Рисунок 6 - Общий вид исполнения ММС-232 Ex

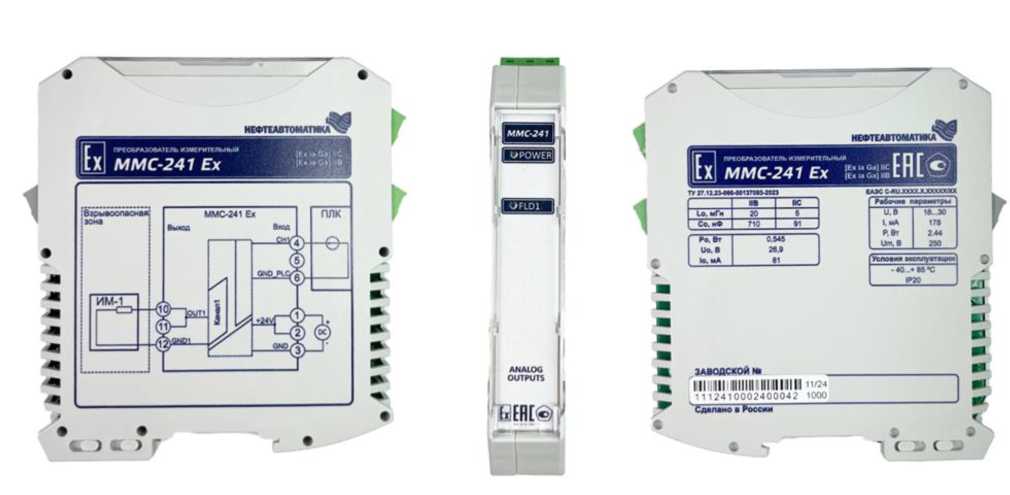

Рисунок 7 - Общий вид исполнения ММС-241 Ex

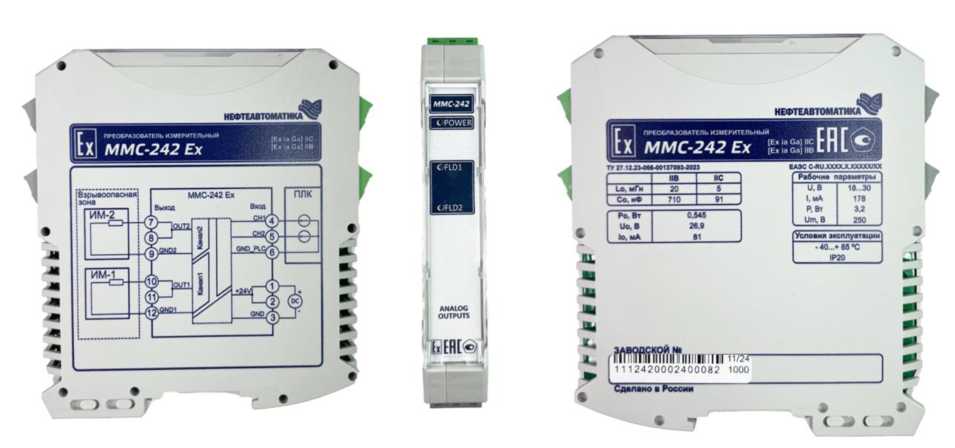

Рисунок 8 - Общий вид исполнения ММС-242 Ex

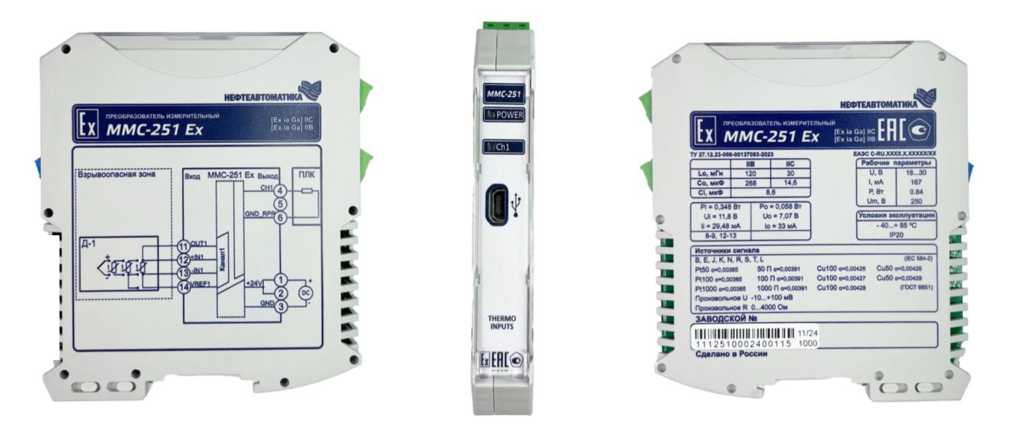

Рисунок 9 - Общий вид исполнения ММС-251 Ex

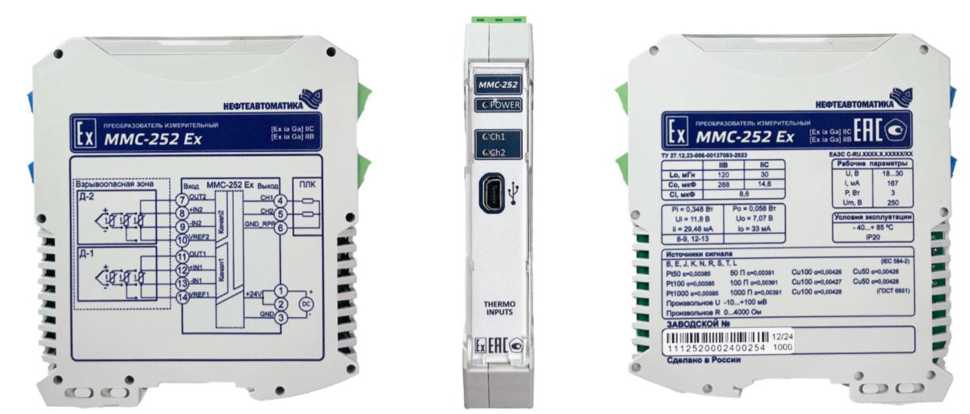

Рисунок 10 - Общий вид исполнения ММС-252 Ex

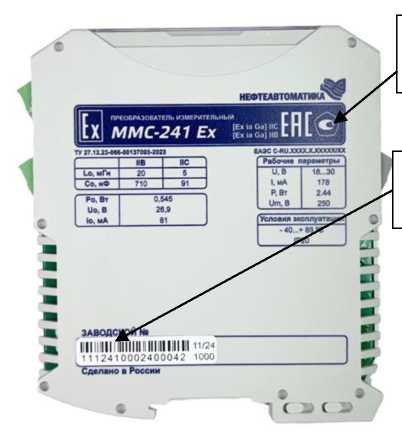

Место нанесения знака утверждения типа
Место нанесения заводского номера
Пломбировочная наклейка завода-изготовителя
Рисунок 11 - Места нанесения знака утверждения типа, заводского номера и места ограничения доступа к местам настройки (регулировки)
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный |
MMC-200 Ex |
1 шт. |
|
Паспорт |
КДСА.426442.ХХХ-ХХ1* ПС |
1 экз. |
|
Руководство по эксплуатации2-* (по требованию) |
КДСА.426442.ХХХ3) РЭ |
1 экз. |
|
Методика поверки (по требованию) |
- |
1 экз. |
|
Примечания:
| ||
Таблица 2 - Метрологические характеристики
|
Исполнение |
Наименование характеристики |
Диапазоны входного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий | |
|
на каждый 1 °С |
в диапазоне рабочих температур | |||||
|
MMC-251 Ex (1 вход 1 выход) MMC-252 Ex (2 входа 2 выхода) |
Преобразование сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в выходной сигнал:
|
от -200 до +850 °С от -200 до +850 °С от -200 до +850 °С от -50 до +200 °С от -200 до +260 °С от -180 до +200 °С от -50 до +200 °С от -180 до +200 °С от -200 до +850 °С от -200 до +850 °С от -200 до +850 °С |
от 4 до 20 мА от 0 до 20 мА |
±0,6 °С (Д) ±1 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±1 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) |
±0,04 °С (Д) ±0,06 °С (Д) ±0,04 °С (Д) ±0,04 °С (Д) ±0,04 °С (Д) ±0,04 °С (Д) ±0,04 °С (Д) ±0,04 °С (Д) ±0,06 °С (Д) ±0,04 °С (Д) ±0,04 °С (Д) |
- |
|
Исполнение |
Наименование характеристики |
Диапазоны входного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий | |
|
на каждый 1 °С |
в диапазоне рабочих температур | |||||
|
MMC-251 Ex (1 вход 1 выход) MMC-252 Ex (2 входа 2 выхода) |
Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной сигнал:
|
от +600 до +1800 °С от -200 до +1000 °С от -200 до +1200 °С от -200 до +1300 °С от -200 до +800 °С от -200 до +1300 °С от -200 до +400 °С от 0 до +1700 °С от 0 до +1700 °С |
от 4 до 20 мА от 0 до 20 мА |
±2 °С (Д) ±1 °С (д) ±1 °С (Д) ±1 °С (Д) ±1 °С (Д) ±1 °С (Д) ±1 °С (Д) ±2 °С (Д) ±2 °С (Д) |
±0,6 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) |
- |
|
Преобразование сигналов напряжения постоянного тока в выходной сигнал |
от -10 до +100 мВ |
от 4 до 20 мА от 0 до 20 мА |
±25 мкВ (Д) |
±8 мкВ (Д) |
- | |
|
MMC-251 Ex (1 вход 1 выход) MMC-252 Ex (2 входа 2 выхода) |
Преобразование электрического сопротивления постоянному току потенциометрических устройств |
от 0 до 4000 Ом |
от 4 до 20 мА от 0 до 20 мА |
±3 Ом (Д) |
±0,1 Ом (Д) |
- |
|
Исполнение |
Наименование характеристики |
Диапазоны входного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий | |
|
на каждый 1 °С |
в диапазоне рабочих температур | |||||
|
MMC-211 Ex (1 вход 1 выход) MMC-212 Ex (2 входа 2 выхода) MMC-221 Ex (1 вход 1 выход) MMC-222 Ex (2 входа 2 выхода) MMC-231 Ex (1 вход 1 выход) MMC-232 Ex (2 входа 2 выхода) MMC-241 Ex (1 вход 1 выход) MMC-242 Ex (2 входа 2 выхода) |
Преобразование сигналов силы постоянного тока в выходной сигнал |
от 0 до 20 мА (от 4 до 20 мА)** |
от 0 до 20 мА (от 4 до 20 мА)** |
±0,1 % (y) |
- |
±0,65 % (y) |
|
* - Статическая характеристика для медных термопреобразователей сопротивления и чувствительных элементов является индивидуальной. ** - Конкретный диапазон приведен в паспорте. Примечания:
| ||||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
24±6 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
108,0Х17,5Х114,0 |
|
Масса, г, не более |
150 |
|
Нормальные условия измерений:
|
от +20 до +30 75 |
|
Условия эксплуатации:
|
от -40 до +85 95 |
|
Маркировка взрывозащиты |
[Ex ia Ga]IIC [Ex ia Ga]IIB |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
450000 |
|
Средний срок службы, лет |
15 |
