УТВЕРЖДАЮ

Заместитель генерального директора по

УТВЕРЖДАЮ

Директор

ООО «Модуль АТИ»

УСТРОЙСТВА НОРМИРОВАНИЯ СИГНАЛА

УНС-4ИА

АТСГ.426444.002 МП

Методика поверки г. Екатеринбург

2017

Оглавление:

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ В

ПРИЛОЖЕНИЕ Г

1 Общие сведения

Настоящая методика устанавливает методы и средства первичной и периодической поверки устройства нормирования сигнала УНС-4ИА.

Интервал между поверками - 5 лет.

2 Операции и средства поверки

При проведении поверки должны бьггь выполнены следующие операции и применены средства поверки с характеристиками указанными в таблицах 1 и 2.

  • 1. При проведении поверки разрешается применять другие эталоны, обеспечивающие измерение соответствующих параметров с требуемой точностью.

  • 2. Эталоны, используемые для поверки, должны бьггь поверены в установленном порядке и подготовлены к работе в соответствии с требованиями, изложенными в их руководствах по эксплуатации.

Таблица 1 - Операции поверки

Наименование

Номер пункта документа по поверке

Проведение операций при поверке

первичной

периодической

1 Внешний осмотр

5.1

+

+

2 Опробование

5.2

+

+

3 Определение относительной погрешности измерения постоянного напряжения и действующего значения переменного напряжения

5.3.1

+

+

4 Определение относительной погрешности измерения тока утечки через сопротивление изоляции

5.3.2

+

+

5 Определение абсолютной погрешности измерения фазы относительно опорного напряжения

5.3.3

+

+

6 Определение абсолютной погрешности измерения частоты модулирующего сигнала (420 Гц, 480 Гц, 580 Гц, 720 Гц, 780 Гц) и частот манипуляции (8 Гц и 12 Гц)

5.3.4

+

+

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

5.3.1; 5.3.2;

5.3.4

Калибратор универсальный Н4-11:

напряжение постоянного тока: 0,1 мВ - 600 В, ПГ ±0,1 %; напряжение переменного тока: 0,1 мВ - 600 В, ПГ ±0,3 %; постоянный ток: до 50 А, ПГ ±0,25 %.

5.3.3

Установка поверочная универсальная УППУ-МЭ 3.1:

Угол фазового сдвига между основными гармоническими составляющими: от-180° до 180°; ПГ ±0,03°.

5.3.4

Генератор многофункциональный АНР-3122; диапазон частот: 0,02 Гц - 10 МГц, ПГ ±10‘6-UBbIx.

Примечания:

3 Условия поверки

Поверка проводится в нормальных условиях:

  • - температура окружающего воздуха                                         (20±5) °C.

4 Подготовка к поверке

Перед началом поверки необходимо выполнить следующие подготовительные работы:

  • 1  Проверить комплектность модуля УНС-4ИА, согласно п.12 руководства по эксплуатации (РЭ);

  • 2 Подготовить УНС-4ИА в соответствии с п.14 РЭ;

  • 3 На локальном диске персонального компьютера создать папку «Тест»;

  • 4 В папку «Тест» скопировать все файлы из папки УНС-ФРЦ или УНС-ТРЦЗ (в зависимости от версии программного обеспечения УНС-4ИА) с диска, поставляемого в комплекте с УНС-4ИА.

5 Проведение поверки
  • 5.1 При внешнем осмотре проверяется:

  • - комплектность прибора (должна соответствовать указанной в паспорте);

  • - четкость и правильность маркировки;

  • - отсутствие механических повреждений;

  • - прочность крепления выходных разъемов и интерфейсов, подключенных к устройству;

  • - отсутствие незакрепленных внутренних узлов.

Если хотя бы одно из условий не выполняется, устройство бракуется, и поверка не продолжается.

  • 5.2 Опробование

    • 5.2.1 Проверка работоспособности УНС-4ИА.

Для проверки работоспособности УНС-4ИА необходимо:

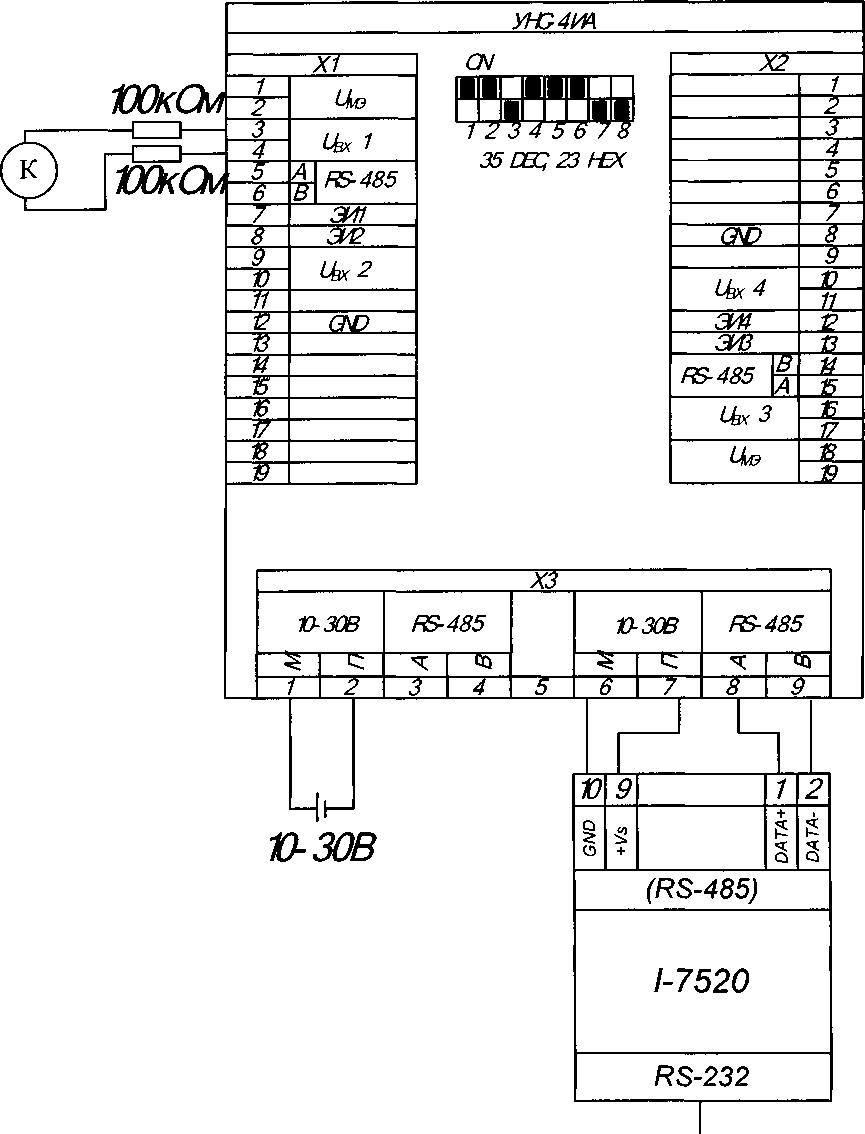

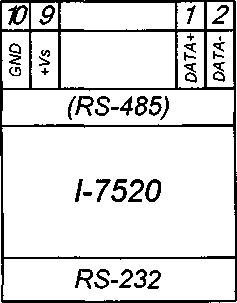

  • 1) Собрать схему (рисунок А. 1 приложения А) без калибратора и резисторов, указанных на схеме.

  • 2)  Запустить программу для связи с УНС-4ИА - файл FRCmetrolog.exe или TRC3metrolog.exe (тестовое ПО, в зависимости от версии программного обеспечения УНС-4ИА).

  • 3) Установить необходимые параметры связи, нажав правую кнопку мыши в окне программы и выбрав:

  • - номер сот-порта, к которому подключен интерфейс от УНС-4ИА;

  • - четность - выключить;

  • - стоп-бит - два;

  • - скорость - по состоянию перемычек (п.8 РЭ)

  • 4) Подать питание. Убедиться, что на лицевой панели модуля есть индикация.

  • 5) УНС-4ИА нормально функционирует, если светодиод «диагн.2» непрерывно мигает, а светодиод «диагн. 1» горит постоянно, что свидетельствует о готовности устройства к приему информации. В противном случае устройство бракуется, поверка прекращается.

  • 5.2.2 Проверка идентификационных данных ПО.

Произвести считывание контрольной суммы из УНС-4ИА, нажав кнопку «Получить CRC16» в окне программы. Считать контрольную сумму появившуюуся на вместо названия кнопки «Получить CRC16». Значение контрольной суммы должно совпадать со значением, указанным в Таблице 3.

Таблица 3 - Идентификационные данные ПО УНС-4ИА

Идентификационные данные

Значение

Модификация Ф

РЦ

Идентификационное наименование

УНС-4ИА-ФРЦ

Номер версии

01

Цифровой идентификатор

0x33FE

Алгоритм вычисления цифрового идентификатора

CRC16, полином 0x8005

Модификация ТРЦЗ

Идентификационное наименование

УНС-4ИА-ТРЦЗ

Номер версии

01

Цифровой идентификатор

0x52F5

Алгоритм вычисления цифрового идентификатора

CRC16, полином 0x8005

В случае несоответствия идентификационных данных указанным в эксплуатационной документации поверка прекращается, устройство бракуется.

5.3 Определение метрологических характеристик

  • 5.3.1 Определение погрешности измерений постоянного напряжения и действующего значения переменного напряжения

Определение погрешности измерений УНС-4ИА во всех режимах измерений осуществляется подачей значения измеряемой величины, формируемой калибратором Н4-11, на соответствующие входы измерений напряжения УНС-4ИА с дальнейшим отображением полученных результатов в программе (файл FRCmetrolog.exe или TRC3metrolog.exe).

Измерения проводятся в точках, указанных в таблице 1 Приложения Б для каждого канала измерений напряжения (всего 4 канала).

Результат измерений напряжения постоянного тока отображается в поле VDC:. Измерение может проводиться модулем с любой версией ПО (УНС-4ИА-ФРЦ, УНС-4ИА-ТРЦЗ).

Результат измерений напряжения переменного тока широкополосного сигнала, приходящего из канала связи, отображается в поле VAC:.

Значения напряжения переменного тока, отфильтрованного на частотах 420 Гц, 480 Гц, 580 Гц, 720 Гц, 780 Гц, отображаются в соответствующих полях. При этом необходимо использовать модули с соответствующей версией ПО.

  • - УНС-4ИА-ФРЦ VAC25: для 25 Гц и VAC50: для 50 Гц.

  • - УНС-4ИА-ТРЦЗ для тональных рельсовых цепей (VAC420:, VAC480:, VAC580:, VAC720:, VAC780: на частотах 420 Гц, 480 Гц, 580 Гц, 720 Гц, 780 Гц соответственно).

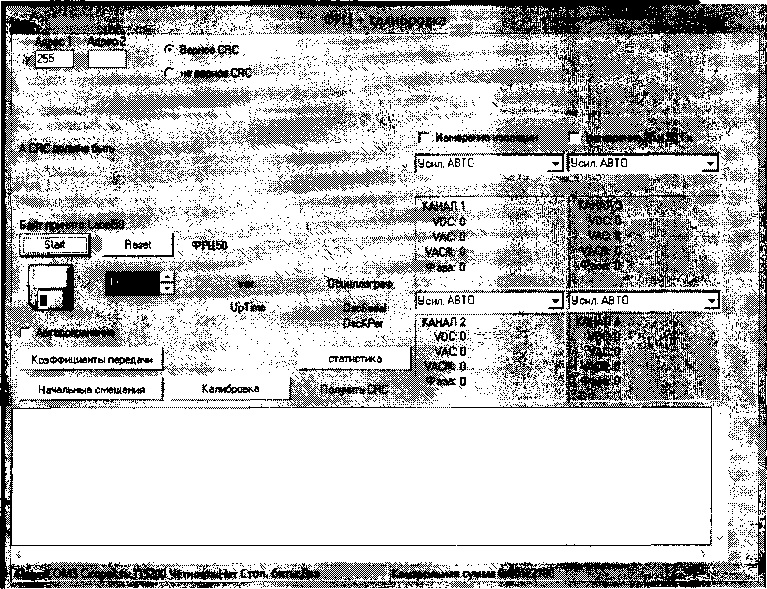

Рисунок 1 - Получение результатов измерений УНС-4ИА.

Погрешность измерений рассчитывается по формуле:

3=Х™~Х* ,100о/о  (1)

Хк

где Хизм - значение измеренной величины, полученное с УНС-4ИА; Хк - значение измеряемой величины, формируемое калибратором.

Погрешность измерений напряжения постоянного тока и действующего значения переменного напряжения определяется следующим образом:

  • 1  Собирается схема поверки в соответствии с рисунком Приложения А.

  • 2  Подается питание на УНС-4ИА.

  • 3  Нажимается кнопка Start в тестовой программе.

  • 4 Для УНС-4ИА-ФРЦ нажатием кнопки «ФРЦ50»  («ФРЦ25») устанавливается

необходимый режим работы фильтра. Надпись на кнопке сообщает о выбранном режиме работы.

  • 5  В соответствии с протоколом (Приложение Б), с помощью калибратора в заданных диапазонах устанавливается эталонное значение контролируемой величины в контрольной точке.

  • 6  Нажимается кнопка «Reset».

  • 7  Через 5 сек. в окне тестовой программы выводятся действующие значения измеряемой величины.

  • 8  Производится расчет относительной погрешности измеренной величины (формула 1).

  • 9  Результаты измерений и расчётов заносятся в таблицы 1, 2а и 26 приложения Б.

  • 10 п.п. 5 - 9 повторяются для остальных контрольных точек.

УНС-4ИА считается удовлетворяющим требованиям ТУ, если полученные значения рассчитанных погрешностей не превышают значений, установленных в протоколе (Приложение Б). В противном случае должна быть произведена корректировка метрологических характеристик по п.7 настоящей методики.

  • 5.3.2 Определение погрешности измерений тока утечки через сопротивление изоляции

Определение погрешности измерений УНС-4ИА во всех режимах измерений осуществляется подачей значения измеряемой величины, формируемой калибратором Н4-11, на соответствующие входы измерений напряжения УНС-4ИА с дальнейшим отображением полученных результатов в тестовой программе (файл FRCmetrolog.exe для УНС-4ИА-ФРЦ и TRC3metrolog.exe для УНС-4ИА-ТРЦЗ).

Измерения проводятся по контрольным точкам, указанным в таблице 3 Приложения Б для каждого канала измерений тока отдельно (всего 4 канала). Результаты также отображаются в поле VDC:. Измерения могут проводиться модулем с любой версией ПО (УНС-4ИА-ФРЦ, УНС-4ИА-ТРЦЗ).

Погрешность измерений тока утечки через сопротивление определяется следующим образом:

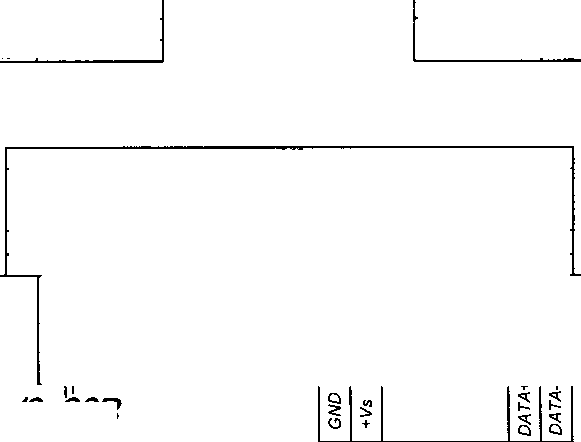

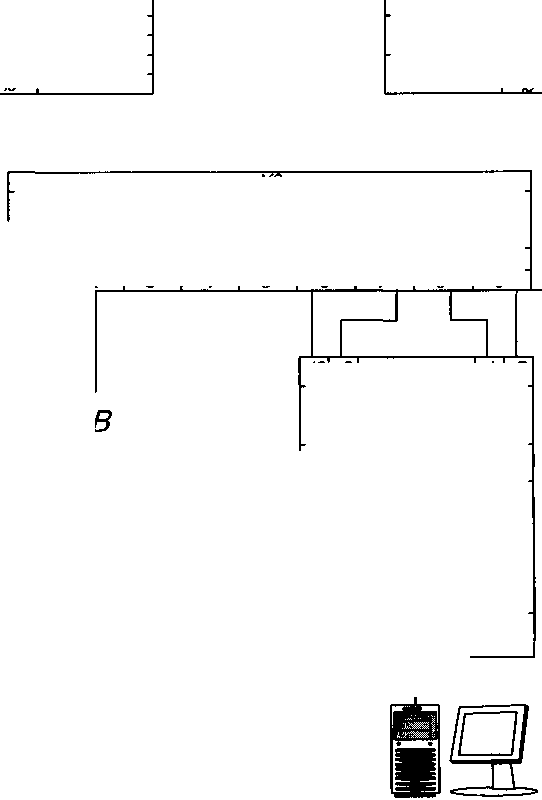

  • 1  Собирается схема поверки в соответствии с рисунком Приложения В.

  • 2  Подается питание на УНС-4ИА.

  • 3  Устанавливается галочка в поле «Измерение тока утечки изоляции».

  • 4  Нажимается кнопка Start в тестовой программе.

  • 5  В соответствии с протоколом (Приложение Б), при помощи калибратора в заданных диапазонах устанавливается эталонное значение контролируемой величины в контрольной точке.

  • 6  Нажимается кнопка «Reset».

  • 7  Через 5 сек. в окне тестовой программы выводятся действующие значения измеряемой величины.

  • 8  Производится расчет относительной погрешности (формула 1).

  • 9  Результаты измерений заносятся в таблицу 3 Приложения Б.

  • 10 Повторяются п.5 - п.9 для остальных контрольных точек.

УНС-4ИА считается удовлетворяющим требованиям ТУ на УНС-4ИА, если полученные значения рассчитанных погрешностей не превышают значений, установленных в протоколе (Приложение Б). В противном случае должна быть произведена корректировка метрологических характеристик по п.7 настоящей методики.

  • 5.3.3 Определение погрешности измерения фазы относительно опорного напряжения для УНС-4ИА-ФРЦ

Определение погрешности измерения УНС-4ИА фазы опорного напряжения осуществляется сравнением показаний эталонного фазометра и результатов измерения в программе FRCmetrolog.exe фазы напряжения на входе УНС-4ИА относительно эталонного напряжения.

Измерение проводится по нескольким контрольным точкам, указанным в таблице 4 Приложения Б (всего 4 канала). Результаты отображаются в поле Фаза:. Измерение производится модулем с версией ПО для фазовых рельсовых цепей (УНС-4ИА-ФРЦ).

При использовании фазометров, отображающих разность фаз в диапазоне от 0° до +360°, следует приводить углы к диапазону от -180° до +180°.

Погрешность измерения фазы относительно опорного напряжения определяется следующим образом:

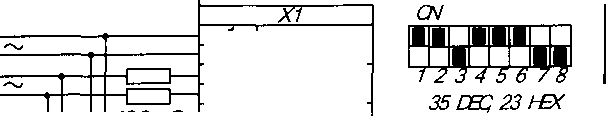

  • 1  Собирается схема поверки в соответствии с Приложением Г;

  • 2  Подается питание на УНС-4ИА;

  • 3  Нажимается кнопка Start в программе FRC.exe;

  • 4 Нажатием кнопки «ФРЦ50» («ФРЦ25») устанавливается необходимый режим работы фильтра. Надпись на кнопке сообщает о выбранном режиме работы.

  • 5  В соответствии с протоколом (Приложение Б), с помощью генератора напряжения в заданных диапазонах устанавливается значение напряжения таким образом, чтобы на фазометре появились эталонные значения контролируемой величины в контрольной точке.

  • 6  Нажимается кнопка «Reset».

  • 7  Через 5 сек. в окне программы FRC.exe выводятся действующие значения измеряемой величины.

  • 8  Производится расчет относительной погрешности измеренной величины (формула 2):

А =                                               (2)

где X— значение величины, установленное на эталоне, Хизм - значение величины, измеренное модулем.

  • 9  Результаты измерений для выбранной точки заносятся в таблицу 4 Приложения Б.

  • 10 Повторяются п.п. 5-9 для остальных контрольных точек.

УНС-4ИА считается удовлетворяющим требованиям ТУ на УНС-4ИА, если полученные значения рассчитанных погрешностей не превышают значений, установленных в протоколе (Приложение Б). В противном случае должна быть произведена корректировка метрологических характеристик по п.7 настоящей методики.

  • 5.3.4 Определение погрешности измерений частоты несущей амплитудноманипулированного сигнала и модулирующей частоты для УНС-4ИА-ТРЦЗ

Определение погрешности измерений УНС-4ИА модулирующей и несущей частот в амплитудноманипулированном сигнале осуществляется сравнением показаний эталонного калибратора с результатами измерений в программе TRC3metrolog.exe несущей частоты манипулированного сигнала (420 Гц, 480 Гц, 580 Гц, 720 Гц, 780 Гц) и частот манипуляции (8 Гц и 12 Гц).

Измерения проводятся на каждой частоте по всем 4-м входам, указанным в протоколе поверки (таблица 5 Приложения Б). Результаты также отображаются в полях соответствующих частот Fc (рис.2). Измерения проводятся модулем с версией ПО для тональных рельсовых цепей ТРЦЗ (УНС-4ИА-ТРЦЗ).

И

Ц

^КоэФФК1иента.".ареца^|

1223:04:00:FF:C200:00:aA:17:D4 12:23:04:00:FF:03:00:00:AA17:D4 12:23:04 :IXtFF:03;00:00:AA:17:D4 12:23:04:0CtFF:a3:00:00AA:17:D4 14.04.2010; 1223:05: Stopped

_l .     . , J

......... ■- -

Авто коэф

Wte

HUffSoMiOIHun» аихче-им-ьн.- ~тт биты Дм

Рисунок 2 - Окно программы TRC3.exe.

Погрешности измерений частоты несущей амплитудноманипулированного сигнала определяется следующим образом:

  • 1  Собирается схема поверки в соответствии с рисунком Приложения А

  • 2  Подается питание на УНС-4ИА.

  • 3  Нажимается кнопка Start в программе TRC3.exe.

  • 4  На калибраторе устанавливается значение напряжения 1 В и частота модуляции 8 Гц или 12 Гц.

  • 5  В соответствии с протоколом (Приложение Б), на калибраторе устанавливается заданное значение частоты несущей.

  • 6  Нажимается кнопка «Reset».

  • 7  Через 5 сек. в окне программы TRC3.exe выводятся действующие значения измеряемой величины.

  • 8  Производится расчет абсолютной погрешности (формула 2).

  • 9  Результаты измерений заносятся в протокол (таблица 5а Приложения Б).

УНС-4ИА считается удовлетворяющим требованиям ТУ на УНС-4ИА в отношении измерения несущей частоты, если полученные значения рассчитанных не превышают значений, установленных в протоколе (таблица 5а Приложения Б). В противном случае должна быть произведена корректировка метрологических характеристик по п.7 настоящей методики.

Результаты измерений частоты манипуляции отображаются в поле FmOd

Определение погрешности измерений частоты манипуляции выполняется следующим образом:

  • 1  Собирается схема поверки в соответствии с рисунком Приложения А.

  • 2  Подается питание на УНС-4ИА.

  • 3  Нажимается кнопка Start в программе TRC3.exe.

  • 4  На калибраторе устанавливается значение напряжения 1 В и частота несущей - 420 Гц.

  • 5  В соответствии с протоколом (таблица 56 Приложения Б), на калибраторе устанавливается заданное значение частоты модуляции.

  • 6  Нажимается кнопка «Reset».

  • 7  В окне программы TRC3metrolog.exe выводятся действующие значения измеряемой величины.

  • 8  Производится расчет абсолютной погрешности измеренной величины (формула 2).

  • 9  Результаты измерений заносятся в протокол (таблица 56 Приложения Б).

  • 10 п.п.5 - 9 повторяются для остальных контрольных точек.

УНС-4ИА считается удовлетворяющим требованиям ТУ на УНС-4ИА в отношении измерений частоты модуляции, если полученные значения рассчитанных погрешностей не превышают значений, установленных в протоколе (Приложение Б). В противном случае должна быть произведена корректировка метрологических характеристик по п.7 настоящей методики.

6 Оформление результатов поверки
  • 6.1  Результаты поверки оформляются протоколом соответствующей формы (Приложение Б).

  • 6.2 При положительных результатах поверки выписывается свидетельство о поверке.

  • 6.3 В случае отрицательных результатов поверки выписывается извещение о непригодности, устройство бракуется и отправляется на корректировку коэффициентов передачи по п.7 настоящей МП. Затем повторно проводится поверка.

7 Корректировка метрологических характеристик

В модуле УНС-4ИА предусмотрена возможность корректировки коэффициентов передачи путем изменения данных в программном обеспечении, осуществляющем расчет и отображающем результаты измерений. Корректировка коэффициентов передачи позволяет уменьшить погрешность измерений в каждом из заданных режимов.

Для корректировки коэффициентов необходимо:

  • 1) Собрать:

- для корректировки коэффициентов передачи по переменному напряжению от 0,07 до 240 В: схему из Приложения А;

  • - для корректировки коэффициентов передачи по постоянному напряжению от 0.1 до 300 В: схему из Приложения А;

  • - для корректировки коэффициентов передачи по постоянному току утечки через сопротивление изоляции: схему из Приложения В.

  • -  для корректировки коэффициентов передачи по измерению разности фаз информационного и опорного сигналов: схему из Приложения Г.

  • 2) Нажать кнопку Start в программе (FRCmetrolog.exe или TRC3metrolog.exe) и убедиться, что данные из линии связи поступают.

  • 3) Нажать кнопку «Коэффициенты передачи». Откроется окно для корректировки коэффициентов передачи УНС-4ИА.

  • 4) Для загрузки существующих коэффициентов передачи из ОЗУ УНС-4ИА нажать кнопку Я. Данные по коэффициентам передачи отобразятся в появившемся окне в виде таблицы. Ячейки таблицы доступны для редактирования.

  • 5) Произвести расчет, на сколько необходимо изменить коэффициент передачи, по формуле:

где 5 - полученная при измерении погрешность; К'пер - новый коэффициент передачи;

К - старый коэффициент передачи.

  • 6)  Рассчитанный коэффициент записать в соответствующую ячейку в таблице коэффициентов передачи для режимов ФРЦ (рис.З) или ТРЦЗ (рис.4) (в качестве десятичной запятой используется символ «.»):

  • - «Кпер RMS мал. напряжения» и «Кпер RMS бол. напряжения» соответствует переменному напряжению для диапазона до 4 В и более 4 В соответственно;

  • - «Кпер мал. напряжения флтр», «Кпер мал. напряжения 420 Гц», «Кпер мал. напряжения 480 Гц», «Кпер мал. напряжения 580 Гц», «Кпер мал. напряжения 720 Гц», «Кпер мал. напряжения 780 Гц», «Кпер бол. напряжения флтр», «Кпер бол. напряжения 420 Гц», «Кпер бол. напряжения 480 Гц», «Кпер бол. напряжения 580 Гц», «Кпер бол. напряжения 720 Гц» и «Кпер бол. напряжения 780 Гц» соответствует переменному напряжению сигнала после полосового фильтра настроенного на 25, 50, 420, 480, 580, 720 и 780 Гц для диапазона до 4 В и более 4 В соответственно;

  • - «Кпер мал. пост, напряжения» и «Кпер бол. пост, напряжения» соответствует постоянному напряжению, для диапазонов до 4 В и более 4 В соответственно.

  • - «Кпер тока утечки изоляции» соответствует току утечки изоляции.

  • - Значения колонок «Канал 1», «Канал 2», «Канал 3» и «Канал 4» используются соответственно в первом, втором, третьем и четвёртом каналах измерения.

  • 7) Сохранить изменённые коэффициенты в ОЗУ УНС-4ИА, нажав кнопку Ы.

  • 8) Переписать коэффициенты из ОЗУ УНС-4ИА в ПЗУ нажав кнопку И.

IS

Ко )фф.<циенты передачи

а.

■МИ

........

Наименрвание/Канал

Канал 1

I Канал 2

|Канал 3

Канал 4

Кпер мал. пост напряжения

fl

1

1

1

Кпер мал. RMS напряжения

1

1

1

1

1

1

1

.1

Кпер мал. напряжения Флтр

1

1

1

1

Кпер бол пост, напряжения

1

1

1

‘i

Кпер бол. RMS напряжения

1

1

1

i

1

1

1

1

Кпер бол., наряжения флтр .

1

1

1

;1

Кпер тока чгечки изоляции

1

1

1

1

1

1

1

^1

Рисунок - 3 Таблица коэффициентов передачи для УНС-4ИА-ФРЦ.

Koj4>(|)niV'PHTbi передачи

^1 J1 .*■ 1 ^2    2 '.*12    1

UnDo   Форма!

Наименование/Канал

Канал

|Канал 2.

|кан

злЗ   | Канал 4

Кпер мал. пост, напряжения

п

1

h

1

Кпер мал. RMS напряжения

1

й

й

И

Кпер мал. напряжения 420Гц

1

й

1

!1

Кпер мал. напряжения 480Гц

1

1

1

1

Кпер мал. напряжения 580Гц

1

'1

й

И

Кпер мал. напряжения 720Гц

1

1

й

п

Кпер мал. напряжения 780Гц

1

п

й

й

1

1

й

й

1

л

й

.............................П.........

Кпер бол. пост, напряжения

1

1

й

Й

Кпер бол. RMS напряжения

1

1

й

11

Кпер бол напряжения 420Гц

1

и

.41

....4

Кпер бол. напряжения 480Гц

1

1

й

й

Кпер бол. напряжения 580Г ц

1

1

й

Й

Кпер бол. напряжения 720Г ц

1

и

1

й

Кпер бол. напряжения 780Г ц

1

и

1

й

1

й

й

и

1

1

й

й

XJ

Кпер напряжения изоляции Номер платы

Рисунок - 4 Таблица коэффициентов передачи для УНС-4ИА-ТРЦЗ

Приложение А

(справочное)

Программа Ра.ехе

Рисунок А.1 - Схема поверки по постоянному напряжению от 0,1 до 300 В и по переменному напряжению от 0,07 до 240 В

Приложение Б

(рекомендуемое)

ПРОТОКОЛ №_____

Поверки устройства нормирования сигналов УНС-4ИА

принадлежность____________________________________________________________

условия проведения поверки:

температура окружающей среды:______________

средства поверки:__________________________________________________________________

Результаты поверки:_________________________________________________________________

Внешний осмотр__________________________________________________________

Опробование_______________________________________________________________

Таблица!                                        Постоянное напряжение 0,1 - 300 В

Канал

Поверяемая точка, В

Измеренное значение напряжения, В

Относительная погрешность, %

Допускаемая относительная погрешность, %

Вход 1 (выводы 3-4)

0,1

5

300

Вход 2 (выводы 9-10)

0,1

5

300

± 1,5

Вход 3 (выводы 16-17)

0,1

5

300

Вход 4 (выводы 10-11)

0,1

5

300

' "аблица 2a__________________________________Переменное напряжение 0,07 - 240 В, 50 Гц

Канал

Поверяемая точка, В

Измеренное значение напряжения, В

Относительная погрешность, %

Допускаемая относительная погрешность, %

Вход 1 (выводы 3-4)

0,07

±2

5

200

Вход 2 (выводы 9-10)

0,07

5

200

Вход 3 (выводы 16-17)

0,07

5

200

Вход 4 (выводы 10-11)

0,07

5

200

Таблица 26 Фильтрованное переменное напряжение 0,1-240 В, при частотах 25,50, 420, 480, 580, 720, 780 Гц

Канал

Поверяемая точка, В

Измеренное значение напряжения, В

Относительная погрешность,

%

Допускаемая относительная погрешность, %

Вход 1 (выводы 3-4)

0,07

±2,5

5

200

Вход 2 (выводы 9-10)

0,07

5

200

Вход 3 (выводы 16-17)

0,07

5

200

Вход 4 (выводы 10-11)

0,07

5

200

Таблица 3

Постоянный ток 1 -500 мкА

Канал

Поверяемая точка, мкА

Измеренное значение тока, мкА

Относительная погрешность, %

Допускаемая относительная погрешность, %

Вход 1 (выводы 4,7)

100

±5

-100

Вход 2 (выводы 8,10)

100

-100

Вход 3 (выводы 13,16)

100

-100

Вход 4 (выводы 10,12)

100

-100

Таблица 4 Фаза относительно опорного напряжения -180°... +180° (Ubx= Uon = 100

Канал

Поверяемая

точка,0

Измеренное значение фазы,0

Абсолютная погрешность, °

Допускаемая абсолютная погрешность, °

Вход 1 (выводы 3-4)

0

±3

180

Вход 2 (выводы 9-10)

0

180

Вход 3 (выводы 16-17)

0

180

Вход 4 (выводы 10-11)

0

180

Таблица 5 а

Частота несущего сигнала УНС-4ИА-ТРЦЗ 420 - 780 Гц (Ugx= 1 В частота модуляции 8 Гц)

Канал

Поверяемая точка, Гц

Измеренное значение частоты, Гц

Абсолютная погрешность, Гц

Допускаемая абсолютная погрешность, Гц

420

Вход 1 (выводы 3-4)

480

580

720

780

420

Вход 2 (выводы 9-10)

480

580

720

780

±2

420

Вход 3 (выводы 16-17)

480

580

720

780

420

Вход 4 (выводы 10-11)

480

580

720

780

Таблица 56

Частота модулирующего сигнала УНС-4ИА-ТРЦЗ 8, 12 Гц (Ubx= 1 В, частота 420 Гц)

Канал

Поверяемая точка, Гц

Измеренное значение частоты, Гц

Абсолютная погрешность, Гц

Допускаемая абсолютная погрешность, Гц

Вход 1 (выводы 3-4)

8

±2

12

Вход 2 (выводы 9-10)

8

12

Вход 3 (выводы 16-17)

8

12

Вход 4 (выводы 10-11)

8

12

Вывод:_______________

Заключение:___________________________________________________________________

Поверитель__________________

(расшифровка)

(подпись поверителя)

Дата поверки _________________ 20 г.

Приложение В

(справочное)

УНЗ-4И4

Х1

^мэ

2

3

4*1

4

5

А

PS-485

6

В

7

341

8

342

9

4*?

19

11

ЖР

12

GhD

13

14

15

16

17

18

19

CN

11

LI

111

35DB223!-B<

~Х2

2

3

4

5

6

7

GkD

8

ЖР

9

4*4

Ю

11

344

12

зиз

13

RS-485

14

А

15

4*з

15

17

4лэ

18

Ю

ю-зов

хз

ю-зов

RS-485

Ю-ЗОВ

RS-485

я:

я:

<Х)

1

2

3

4

5

6

7

8

9

-lb-

Ю

9

1

+

2

(RS-485)

1-7520

RS-232

Рисунок В1 - Схема поверки по току утечки через сопротивление изоляции от 1 до 500 мкА

Приложение Г

(справочное)

Генератор

УН34И4

Uo

2

3

Lhx 1

4

' £

A

RS 485

6

В

7

341

8

342

9

Lbx 2

Ю

11

12

GND

13

14

15

16

17

18

19

Х2

1

2

3

4

5

6

7

CND

8

8

Lhx 4

K)

11

344

12

343

13

RS-485

В

14

A

15

Lkx3

16

17

Ug

18

19

Программа Ра.ехе

X3

10-30B

FS-485

Ю-30В

RS 485

CQ

1

2

3

4

5

6

7

8

9

Рисунок Г1 - Схема поверки по разности фазы относительно опорного напряжения

18

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
