Методика поверки «Инструкция 188-60 по поверке омметров и фарадметров» (Код не указан!)

Издание официальное

Инструкция разработана Всесоюзным научно-исследовательским институтов Ко митета стандартов, мер и измерительны^ приборов взамен инструкции 188—54; ут< верждена Комитетом стандартов, мер и измерительных приборов при Совете Минн стров Союза ССР 8 июля 1960 г. и внешчц в действие 1 ноября 1960 г.

ПО ПОВЕРКЕ ОММЕТРОВ И ФАРАДМЕТРОВ

• 1. Инструкция устанавливает средства и методы поверки омметр ров и фарадметров вновь изготовленных ¹, выпускаемых из ремни та и находящихся в обращении.

К указанным приборам относятся микроомметры, миллиоммы ры, омметры, килоомметры, мегомметры, гигаомметры и тераоммщ' ры, предназначенные для измерения электрического сопротивлении на постоянном токе, сопротивления растеканию тока от заземли к лей (на переменном токе), а также микрофарадметры, предназни ценные для измерения электрической емкости на переменном шм частоты 50 гц.

Инструкция не распространяется на мосты и приборы специа.п. ного назначения.

Соблюдение инструкции обязательно для всех организации, проводящих поверку омметров и фарадметров.

I. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ОММЕТРОВ

И ФАРАДМЕТРОВ

А. Омметры

• 2. Омметры делятся на следующие группы:

а) омметры магнитоэлектрической системы, имеющие измери тельный механизм с механическим противодействующим момгн том;

б) омметры магнитоэлектрической системы, имеющие логомг¹ трический измерительный механизм (построенные по принципу МН тода амперметра — вольтметра);

в) омметры электронной системы, имеющие на выходе электронной схемы магнитоэлектрический измерительный механизм с механическим противодействующим моментом;

г) омметры, построенные по принципу неуравновешенного моста;

д) омметры, построенные по компенсационному принципу.

По схеме присоединения измеряемого сопротивления приборы групп а, б и в делятся на омметры с последовательной схемой и омметры с параллельной схемой.

Омметры групп а и г обычно имеют встроенный источник питания (сухую батарею).

Омметры группы б в основном представляют собой мегомметры | питанием от встроенного генератора с приводом его от руки.

Омметры группы в в основном представляют собой мегомметры, гигаомметры и тераомметры и питаются либо от сети переменного тока, либо от встроенных батарей.

• 3. По диапазону показаний омметры делятся на приборы, шкалы которых имеют нулевую отметку, называемые для краткости приборы с нулевой шкалой, и на приборы, шкалы которых не имеют нулевой отметки, называемые для краткости приборы с безнуле-вой шкалой.

Омметры с нулевой шкалой обычно имеют начальную отметку шкалы 0 и конечную отметку оо. Такие приборы имеют рабочую часть шкалы ², ограниченную либо с двух сторон, либо только со стороны больших значений измеряемого сопротивления (со стороны отметки оо).

Омметры групп а, б и в с безнулевой шкалой обычно имеют начальную отметку шкалы, отличную от 0, и конечную отметку со. Рабочая часть шкалы таких приборов ограничена только со стороны отметки со. Омметры группы г обычно имеют безнулевую шкалу с конечной отметкой, соответствующей наибольшему значению намеряемого сопротивления (отличного от со); вся шкала является рабочей.

• 4. Принципиальные схемы омметров группы а с последовательным соединением измеряемого сопротивления представлены на рис. 1.

Эти схемы используются преимущественно при измерении больших сопротивлений.

Омметр с последовательной схемой представляет собой измери-гель с дрбавочным сопротивлением, последовательно с которым включается измеряемое сопротивление.

При замыкании ключа К измеритель работает, как амперметр, и дает отклонение, определяемое напряжением батареи питания и сопротивлением в его цепи. Путем соответствующей регулировки (например, магнитным или электрическим шунтом измерителя) стрелку устанавливают на контрольную отметку шкалы (отметку О в случае нулевой шкалы — рис. 1а или отметку, соответствующую ^rxmin ^=го В случае безнулевой шкалы — рис. 16).

При размыкании ключа К и замыкании Ki последовательно с измерителем вводится измеряемое сопротивление, вследствие чего уменьшается сила тока, проходящего по обмотке измерителя. Происшедшее при этом отклонение стрелки прибора от контрольной отметки (уменьшение показаний прибора, как амперметра) будет тем больше, чем больше измеряемое сопротивление. Шкала прибора градуируется непосредственно в единицах сопротивления (омах или килоомах); в многопредельных приборах обычно отсчет по шкале умножается на множитель, указанный около зажимов или переключателя диапазонов измерения.

Рис. 1

// — измеритель; Б — батарея питания; г измеряемое сопротивление; г_и — сопротни ление измерителя; г_д — добавочное сопри тивление; r_Q — контрольное сопротивлении, К, — ключи

• 5. Принципиальные схемы омметров группы а с параллельным соединением измеряемого сопротивления представлены на рис.

Эти схемы используются преимущественно при измерении ми лых сопротивлений.

Омметр с параллельной схемой представляет собой измерител||, параллельно которому включается измеряемое сопротивление, а по следовательно с батареей питания включено добавочное сопротивление. При замыкании ключей К и К.2 путем соответствующей регулировки стрелку устанавливают на контрольную отметку шкалы (отметку со — рис. 2а или отметку, соответствующую г_хшах =Го. —

рис. 26). При размыкании ключа К₂ и замыкании ключа Ki стрелка отклоняется в сторону нулевой отметки, причем это отклонение будет тем больше, чем меньше измеряемое сопротивление. Отсчет значения измеряемого сопротивления производится по шкале при-

Рис. 2

бора, градуированной непосредственно в единицах сопротивления; в многопредельных приборах отсчет по шкале умножается на множитель, соответствующий установленному диапазону измерения.

• 6. Показания приборов, схемы которых приведены выше, зависят от напряжения источника питания, в силу чего во время работы необходимо следить за его постоянством.

Рис. 3

Р_ь Р₂ — обмотки прибора; С — сердечник; N, S — полюсы магнита; r_Q — постоянное сопротивление; /_р /₂ — сила тока

• 7. Схема устройства измерительного механизма и включения омметра с применением магнитоэлектрического логометра представлена на рис. 3.

Измеритель имеет две обмотки, жестко скрепленные друг с другом и вращающиеся в неравномерном постоянном магнитном поле.

Сила тока Ц в одной из обмоток зависит от измеряемого сопротивления, а в другой /₂ не зависит от него. Направление токов в обеих обмотках таково, что создаваемые ими моменты вращения направлены в противоположные стороны.

Угол поворота подвижной части прибора, а следовательно, и жестко скрепленной с ней стрелки определяется отношением сил токов /1 и /₂ в обмотках и является функцией измеряемого сопротивления. Прибор градуируется непосредственно в единицах сопротивления.

Показания подобного рода приборов обычно не зависят от напряжения питания при изменении его в сравнительно широких пре-

Рис. 4

• 8. На рис. 4 представлена принципиальная схема измерения сопротивления по методу амперметра-—вольтметра. Эта схема используется в основном для измерения сопротивления растеканию тока заземления г _х в измерителях заземления, работающих на не ременном токе. При этом применяются вспомогательное заземление, имеющее сопротивление г_всп, для создания контура, обтекаемого током, и потенциальный электрод (зонд), имеющий сопротин ление (в земле) г₃.

Обычно измерители заземления, построенные по схеме рис. I. имеют логометрический измерительный механизм, отклонение но движной части которого зависит от отношения токов в обмотках, включенных в схему, как вольтметр V и амперметр А, т. е. зави сит от г_х.

• 9. На принципе метода амперметра — вольтметра и использова нием магнитоэлектрического логометра построен также микроомметр, схема измерения сопротивления которым показана па рис. 5. Измеряемое сопротивление включается по четырехзажимпой схеме ³.

Сила тока в обмотке Р_и пропорциональна силе тока в измеряемом сопротивлении г_х сила тока в обмотке пропорциональна падению напряжения между потенциальными зажимами П на измеряемом сопротивлении. Поэтому отклонение подвижной части логометрического измерительного механизма зависит от значения г_х.

• 10. В омметрах электронной системы, предназначенных для измерения весьма больших сопротивлений — до сотен тераом, т. е. порядка 10¹⁴ ом— по измеряемому сопротивлению протекает ток порядка 10 ^_п а. Вследствие этого возникает необходимость в изме-

Рие. 5

— обмотки измерителя прибора; Т, 17 — токовые и потенциальные зажимы (щупы); r_Q — шунт; г_д '■д./пЬ ^ги..п~ добавочные сопротивления

рителе с высокой чувствительностью по току. В качестве такового используется электронный вольтметр постоянного тока с высокоомным шунтом на входе, через который протекает измеряемый ток. Принципиальные схемы таких приборов представлены на рис. 6.

б

Рис. 6

Напряжение U на образцовом сопротивлении г₀, измеряемое вольтметром V, зависит от значения измеряемого сопротивления и пропорционально напряжению питания U„. Поэтому такие приборы будут давать правильные показания либо при стабильности напряжения U„, либо при стабильности отношения U_H к U„ (где U_n — напряжение, соответствующее полному отклонению вольтметра V); в последнем случае вольтметр прибора имеет регулировку чувствительности.

• 11. На рис. 7 представлена принципиальная схема омметра, построенного по компенсационному принципу. Такая схема также в основном применяется в измерителях заземления, работающих на переменном токе, что позволяет иметь только один источник питания — генератор переменного тока Г и питать цепь компенсации через измерительный трансформатор — Тр. Момент компенсации наступает при таком положении движка на реохорде г_р, при котором падение напряжения на участке реохорда до движка равно падению напряжения на измеряемом сопротивлении г_г; этот момент отмечается по нулевому индикатору НИ.



Рис. 7

Г — генератор;      Тр —

трансформатор;      рео

хорд; г_в — вспомогательное сопротивление; г₃ — сопротивление потенциального зонда; НИ — нулевой индикатор

Б. Фарадметры

• 12. Фарадметры делятся на следующие группы:

а) фарадметры электромагнитной системы, имеющие логометрический измерительный механизм;

б) фарадметры электродинамической системы, имеющие логометрический измерительный механизм;

в) фарадметры выпрямительной системы, имеющие магнитоэлектрический измерительный механизм с механическим противодействующим моментом.

• 13. Принципиальная схема фарадметра с электромагнитным логометрическим измерительным механизмом представлена на рис. 8. Отклонение подвижной части прибора зависит от отношения токов в обмотках А_{ и А₂, которое в свою очередь зависит от соотношения емкостей поверяемого С_х и образцового С_о конденсаторов.

• 14. Принципиальная схема фарадметра электродинамической системы представлена на рис. 9.

Подвижная часть в виде двух катушек а — в, скрепленных под углом 90° и насаженных на общую ось, находится в магнитном поле двух неподвижных катушек А —А.

Последовательно с обмотками катушек а и А включены конденсаторы постоянной емкости С_о и С; измеряемая емкость С_х включается последовательно в цепь катушки в. Обмотки катушек а и в включены таким образом, что вращающие моменты D_a и D_B, создаваемые в результате взаимодействия токов /₀ и 1_Х с магнитным полем катушек А — А, противоположны друг другу.

То или иное положение подвижной части прибора соответствует определенному отношению вращающих моментов, которое зависит от отношения сил токов 1_Х и /о, зависящих в свою очередь от емкостей С_х и С_о. Шкала прибора градуируется в микрофарадах.

Др Д₂ — обмотки прибора; С_о — образцовый конденсатор; С _х— измеряемый

конденсатор

Рис. 9

А, а, в — обмотки прибора; С — вспомогательный конденсатор

• 15. Принципиальная электрическая схема фарадметра выпрямительной системы представлена на рис. 10.

Последовательно со схемой выпрямления, в которую включена обмотка Р магнитоэлектрического измерителя, включен конденсатор постоянной емкости С_о, а последовательно с источником пита ния (внешний источник, обычно сеть переменного тока) включен другой конденсатор С. Емкостное сопротивление цепи измерителя много больше активного сопротивления, так что сила тока в этой цепи определяется напряжением U источника питания и значениями емкостей С_х, С_о и С. Изменение тока в этой цепи при измене нии С_х определяется отношением емкостей С_х и (С_о+С). Таким образом, схема такого фарадметра подобна схеме магнитоэлектриче-

Рис. 10

Р — обмотка прибора; В — выпрямители; Гр — регулировочное сопротивление (установка нуля)

ского омметра с параллельным присоединением измеряемого со-, противления (рис. 2а).

Для установки стрелки на нулевую отметку шкалы (при С_х = 0, т. е. разомкнутых зажимах для присоединения измеряемой емкости) при различных значениях напряжения источника питания служит сопротивление г_р.

Шкала прибора градуируется в микрофарадах (10~⁶ф) или нанофарадах (10^_9ф).

II. ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К ОММЕТРАМ

И ФАРАДМЕТРАМ

• 16. Поверяемые приборы должны удовлетворять всем требованиям настоящей инструкции, утвержденным техническим условиям, а также распространяющимся на эти приборы стандартам.

• 17. Допускаемые погрешности ряда приборов, выпускаемых заводами СССР, указаны в приложении 1.

• 18. На всех приборах, находящихся в эксплуатации, должны быть указаны:

а) марка завода-изготовителя;

б) заводской номер прибора;

к) наименование прибора или сокращенное обозначение измеряемой величины;

г) заводское обозначение прибора (не обязательно для приборов, выпущенных ранее);

д) условное обозначение системы (принципа действия) прибора;

е) верхний и нижний пределы измерения;

ж) обозначение нормального положения прибора;

з) назначение всех зажимов и знаки полярности у зажимов,' служащих для присоединения источника постоянного тока;

и) номинальное число оборотов рукоятки привода генератора;

к) напряжение на зажимах.

Кроме того, на приборах, выходящих из ремонта, указываются i.rra ремонта и марка ремонтирующей организации, а на омметрах юнолнительно указывается класс прибора.

Примечание. Маркировка вновь изготовляемых приборов должна соот-шгсгвовать требованиям стандарта и техническим условиям на эти приборы.

• 19. Перед поверкой необходимо убедиться, что прибор не имеет недостатков, которые могут привести к ошибкам в измерениях или к дальнейшей его порче, в частности, в том, что:

а) корпус прибора не имеет механических повреждений, портящих внешний вид, или трещин, через которые может проникнуть пыль в измерительный механизм;

б) стекло прибора прочно укреплено, не имеет трещин, или пузырьков, царапин и других изъянов, мешающих снятию пока-i.i н ий;

в) шкала прибора не покороблена, не отклеилась или не загрязнена;

г) зеркальная полоска, служащая для устранения погрешности г параллакса, не потускнела или не разбита;

д) зажимы прибора навинчиваются до конца, не имеют заедания и резьбе, основания их не расшатаны;

е) внутри прибора нет отсоединившихся частей, обнаруживаемых на слух при опрокидывании прибора;

ж) стрелка прибора не погнута и конец ее по направлению | оипадает с направлением отметок шкалы;

з) корректор исправен и допускает регулировку нулевого поло-кения указателя;

и) разбивка шкалы на деления произведена в соответствии с характером интервалов между числовыми отметками;

к) исправны регулирующие устройства.

• 20. При поверке омметров, для которых неизвестны допустимые погрешности показаний в соответствии с требованиями технических условий (приборы импортные или отечественные, но ранних выпу-■ i on) следует руководствоваться требованиями к аналогичным по принципу действия приборам (приложение 1).

При проверке фарадметров в подобных случаях считают допу-| I иными следующие погрешности показаний:

а) ± 1 % от длины рабочей части шкалы при наличии зеркаль ной полоски и длине шкалы не менее 60 мм;

б) ±2,5% от длины рабочей части шкалы для остальных при боров.

III. ПОВЕРКА

• 21. При поверке омметров и фарадметров, находящихся в эк сплуатации, определяют:

а) общую исправность прибора (путем внешнего осмотра и опробования переключателей регулирующих устройств);

б) влияние неуравновешенности подвижной части (приборы, снабженные уровнем, на влияние неуравновешенности не проверяются) ;

в) основные погрешности;

г) вариации показаний.

При поверке омметров и фарадметров, выпускаемых из произ водства или после ремонта, дополнительно проводят:

д) определение времени успокоения;

е) определение напряжения на разомкнутых зажимах для оммг тров со встроенным генератором или выпрямителем;

ж) испытание электрической прочности изоляции.

• 22. Испытание электрической прочности изоляции приборои, имеющих соединенную с корпусом электрическую цепь, не проия водится.

• 23. Для поверки приборов следует применять в качестве образцовой аппаратуру, имеющую свидетельства о поверке.

• 24. Источники питания, применяемые при поверке омметром, должны обладать таким постоянством, чтобы изменение их напри жения или частоты за время, необходимое для отсчета показании поверяемого прибора (включая предварительную регулировку при бора в соответствии с правилами пользования, например, регули ровку омметра перед измерением, как указано в пп. 4 и 5), не вызы вало изменения показания прибора более чем на 0,1 допустимой основной погрешности.

• 25. При поверке фарадметров форма кривой напряжения исгоч ника переменного тока должна быть такой, чтобы ее отклонения <п синусоидальной формы не превышали допустимых отклонений, предусмотренных техническими условиями на поверяемый прибор (приведенных в описании прибора).

• 26. При внешнем осмотре проводится поверка соответсншн прибора техническим требованиям, изложенным в разд. II данной инструкции.

Если при осмотре будет обнаружено, что прибор не удовлетпо ряет какому-либо требованию разд. II, он признается непригодным к применению и дальнейшая поверка его не проводится.

• 27. Определение основных погрешностей и вариаций показаний приборов на тех диапазонах измерения, для поверки которых 318 имеются образцовые магазины или меры, производится путем сличения показаний поверяемого прибора на всех числовых отметках рабочей части шкалы со значениями соответствующих образцовых мер (магазинов) сопротивления или емкости, подключаемых к поверяемому прибору в качестве измеряемого объекта.

Перечень мер и магазинов сопротивления и емкости, выпускаемых отечественной промышленностью, которые могут быть использованы в качестве образцовых при поверке омметров и фарадмет-ров, дан в приложении 2 и 3.

• 28. Для поверки омметров и фарадметров следует применять образцовые меры (магазины) сопротивления или емкости с допустимой погрешностью, не превышающей 0,2 от допустимой для поверяемого прибора погрешности (при одинаковом способе исчисления этих погрешностей). Допускается применение мер (магазинов) с погрешностью, превышающей указанное значение, но не более чем в 2 раза; при этом необходимо введение поправок к их показаниям в тех случаях, когда получающееся при поверке значение погрешности поверяемого прибора оказывается отличающимся от допустимого на величину, близкую к допустимой погрешности образцовой меры (магазина) ⁴.

Применяемый при поверке образцовый магазин сопротивления или емкости должен допускать возможность изменения сопротивления или емкости ступенями, не превышающими 0,1 значения допустимой для поверяемого прибора погрешности⁵.

К образцовой мере или магазину мер, если они не допускают достаточно тонкой регулировки, можно добавить регулируемую меру меньшего значения. Точность добавляемой меры должна быть такой, чтобы в результате общая погрешность составной меры не превышала указанной выше.

• 29. Определение погрешностей и вариации показаний производятся при следующих условиях:

а) прибор установлен в рабочее положение, если рабочее положение не указано, прибор следует поверять при двух положениях шкалы: горизонтальном и вертикальном;

б) в приборах с механическим противодействующим моментом при наличии корректора указатель перед поверкой необходимо установить на отметку механического нуля;

в) температура окружающего воздуха равна 20±5°С и.ш температуре, указанной на приборе (с отклонением ±5°С);

г) омметры электронной системы поверяют после того, как они были не менее 15 мин подвергнуты нагреву путем включения па номинальное напряжение источника питания;

д) напряжение и частота источника питания или скорость вращения рукоятки встроенного генератора должны быть номинал!-ными; приборы, имеющие номинальную область напряжений, про веряют при любом напряжении в пределах границ указанной области;

е) приборы, имеющие регулировочные приспособления, следует предварительно отрегулировать по контрольным отметкам шкалы (в большинстве случаев отметки 0 или со); для многопредельных приборов эта операция должна быть произведена на каждом диапа зоне измерения; электронные омметры необходимо предварительно отрегулировать в соответствии с правилами пользования прибором.

ж) ферромагнитные массы и внешние магнитные поля, кроме земного магнитного поля, отсутствуют;

з) электростатические заряды на стекле прибора отсутствуют.

• 30. При определении основных погрешностей и вариации пока заний путем сличения показаний прибора со значениями образно вых мер (магазинов) для приборов, питание которых происходит от батареи или от сети, поверка проводится в следующем порядке:

а) подготовляют прибор к измерениям;

б) подключают к соответствующим зажимам прибора регу.чи руемую образцовую меру (магазин);

в) постепенно изменяя сопротивление (емкость) на образцовом магазине, добиваются установки указателя на поверяемых otmvi ках шкалы, подводя указатель к этим отметкам сперва с одной, за тем с другой стороны. Оба найденные для каждой поверяемой oi метки значения образцовой меры записывают. Допускается изме нять образцовую меру до номинального значения, соответствующе го поверяемой отметке, и записывать показания поверяемого прибора.

Поверка омметров со встроенным генератором проводится в еле дующем порядке:

г) подготовляют прибор к измерениям;

д) если на шкале имеется отметка °о, то при разомкнутых за жимах для присоединения измеряемого сопротивления и уставов ленной для данного прибора скорости вращения рукоятки генератора замечают отклонение указателя от отметки со (в миллиме! рах);

е) если на шкале имеется отметка 0, то повторяют операцию при короткозамкнутых зажимах;

ж) подключают к соответствующим зажимам прибора регулируемую образцовую меру (магазин);

з) устанавливают на этом магазине значение, соответствующее поверяемой отметке шкалы прибора;

и) вращая рукоятку генератора с установленной для данного прибора скоростью, производят отсчет по шкале прибора.

Примечание. Операции по подпунктам д и е производятся только при поверке тех приборов, которые должны удовлетворять требованиям ГОСТ 8038—60 или аналогичным требованиям по техническим условиям.

Если при проведении операций по подпунктам дне прибор не удовлетворяет предъявляемым к нему требованиям, он признается негодным к применению и дальнейшая поверка его не производится.

• 31. Основную погрешность приборов, кроме омметров со встроенным генератором, вычисляют по наибольшей (по абсолютному значению) разности между показаниями прибора и действительным значением измеряемой образцовой меры, полученной из результатов измерений при плавном подводе указателя поверяемого прибора справа и слева от поверяемой отметки шкалы.

Вариацию показаний таких приборов вычисляют по разности между значениями меры, соответствующими одной и той же поверяемой отметке и полученными при определении основной погрешности, или по разности показаний прибора, соответствующих одному и тому же значению меры и полученных при указанных выше условиях.

• 32. Основную погрешность омметров со встроенным генератором вычисляют по наибольшей (по абсолютному значению) разности между показаниями прибора и действительным значением измеряемого сопротивления, полученной из результатов нескольких (не менее трех) измерений на поверяемой отметке шкалы.

Вариацию показаний вычисляют по наибольшей разности покаяний прибора, полученных при этих измерениях.

• 33. Для мегомметров, гигаомметров и тераомметров с пределами измерения более 10⁸ ом в случае наличия соответствующих мер сопротивления только постоянных значений допускается определять основные погрешности и вариации показаний так же, как и для омметров со встроенным генератором (п. 32).

• 34. Погрешности приборов определяются по следующим формулам:

а) для приборов, погрешность которых нормируется в процен-iax по отношению к данному показанию:

Аотн= ^Л~^Лд -100%*,                (1)

Ад

¹ и* А_отн —относительная погрешность в %;

А — показание поверяемого прибора в единицах измеряемой величины;

Д_д — действительное значение измеряемой величины (отсчитанное по образцовым мерам) в тех же единицах;

б) для приборов, погрешность которых нормируется в процен-| ах по отношению к верхнему пределу измерения:

' При вычислении Д_отн в знаменатель вместо значения А_Д можно подстав-пи I. шачение А.

■ 100%,

(2)

где А_пр —приведенная погрешность в %;

Л_н — верхний предел измерения;

в) для приборов, погрешность которых нормируется в процентах по отношению к длине рабочей части шкалы:

Ал.пр = (Л-Л) А юо%⁶,               (3)

где Ал,пр — линейно приведенная погрешность в %;

1\ — длина участка шкалы, приходящегося в точке Л на единицу измеряемой величины, в мм;

I — длина рабочей части шкалы в мм.

Аналогично вычисляются вариации показаний. Ни одна из погрешностей или вариаций показаний, определенных для каждой поверяемой отметки, не должна превышать допустимых.

• 35. Длина рабочей части шкалы может быть измерена любым способом, не требующим вскрытия прибора и обеспечивающим получение результата с погрешностью не более 10%. Одним из таких способов является вычисление I по результатам измерения радиуса дуги R, проходящей через середины самых коротких отметок шкалы, и угла рабочей части шкалы у.

При этом

Z = —мм,                     (4)

180 ' где R в мм; у в градусах.

Для определения /| следует измерить при помощи линейки (с погрешностью не более 10%) или при помощи отсчетного микроскопа МПБ-2 длину участка шкалы между двумя ближайшими к А отметками и длину этого участка (в мм) разделить на разность отсчетов, соответствующих этим отметкам. Отсчеты должны быть выражены в тех же единицах, в которых выражены А и А_д.

• 36. Поверка мегомметров, гигаомметров и тераомметров электронной системы на диапазонах измерения, для которых нет образцовых мер сопротивления, производится косвенными методами и соответствии с инструкцией на данный прибор.

Метод поверки отечественных электронных мегомметра МОМ-3 и тераомметра Ф-57 указан в пп. 41 и 42.

• 37. Для омметров магнитоэлектрической системы с нулевой шкалой (п. 3), имеющих измерительный механизм с механическим противодействующим моментом (приборы группы а, п. 2), зависимость между относительной погрешностью А_отн и линейно произ in-к'пной погрешностью в процентах от длины всей шкалы Д1л. пр отражается кривой, приведенной на рис. 11.

1десь *

(5)

I к- г,. — значение измеряемого сопротивления, соответствующее поверяемой отметке шкалы;

г„— значение внутреннего сопротивления прибора, равное значению г_х, соответствующему отметке, расположенной в геометрической середине шкалы прибора.

I ели допустимая основная погрешность омметра выражена в процентах от длины рабочей части шкалы — Д_л. пр (п. 34), то, зная длину рабочей части шкалы I и длину всей шкалы /_ш, находят Ли. ,_:р — допустимую относительную погрешность, приведенную к длине всей шкалы, по формуле

= д

Д1л. пр

Затем вычисляется \_х для каждой поверяемой отметки шкалы и по кривой рис. 11 (или по приведенной в сноске формуле) опре-

¹ Кривая рис. И построена на основании формулы

Дртн __ (1 4" ^г-х)²

Ь 1л. пр

погорая выведена в предположении, что отклонение подвижной части прибора iporo пропорционально силе тока в обмотке измерителя; это фактически собой гнется с достаточной степенью точности. деляется Д_отн —допустимая относительная погрешность, выраженная в процентах от данного показания (от значения измеряемого сопротивления).

• 38. При поверке измерителей сопротивления заземлений, построенных по принципу метода амперметра — вольтметра, образцовое сопротивление (магазин, мера) подключается к зажимам при бора, как показано на рис. 12 (а — при измерении сопротивлений 10 ом и более, б — при измерении сопротивлений до 10 ом).




Рис. 12

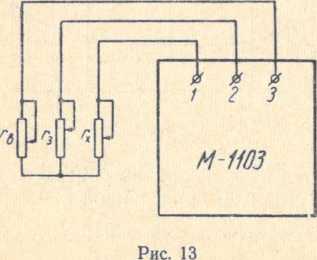

• 39. При поверке измерителей сопротивления заземлений, построенных по компенсационному принципу, образцовое сопротивление, замещающее измеряемое сопротивление г_х, сопротивления, замещающие сопротивление потенциального зонда г₃ и сопротивление вспомогательного заземления г_в, подключаются к зажимам прибора, как показано на рис. 13 (на примере измерителя заземлений М-1103).



• 40. При поверке микроомметров образцовое сопротивление должно быть подключено к прибору по четырехзажимной схеме. При этом сопротивление соединительных проводов должно быть pnniio сопротивлению проводов-щупов, прикладываемых к прибор) дли измерений*, так как сопротивление этих проводов оказывает илпяние на результат измерения (см. сноску к п. 9).

В качестве образцовых сопротивлений могут использоваться калиброванные шунты; при этом поверка может вестись не по чис-лоным отметкам, а по отметкам, соответствующим значениям сопротивлений шунтов **.

• 41. Поверка тераомметра Ф-57 (приложение 1) проводится кос-iiciiiibiM методом, заключающимся в раздельной поверке встроенного в прибор электронного вольтметра и входных образцовых .....ротивлений и в последующем расчетном определении основных погрешностей.

а) Погрешности электронного вольтметра (в процентах от длины рабочей части шкалы) А_и определяют при подаче на его вход напряжений от внешнего источника постоянного напряжения по схеме рис. 14а в соответствии со следующей таблицей:

Таблица 1

11<>грешности вольтметра определяют при возрастании и убывании подаваемого на вход напряжения после прогрева прибора в те-

’ Сопротивление каждой пары проводов-щупов П6 и П8, прикладываемых

• ■ микроомметру М246, около 0,1 ом, а каждой пары проводов-щупов П7 и П9 — ii.iil.', -0,050 ом. При поверке сопротивление каждой пары соединительных про-nurtoii (токовых или потенциальных) должно быть равно сопротивлению соответ-

• ■ i „мощей пары проводов-щупов, применяемых для измерений на данном диапа-

и 1мерения; допустимая разница пар сопротивлений проводов +5%. Сопро-lun'ieiiiie пар проводов-щупов и заменяющих их проводов может быть измерено рчемым прибором М246.

'' 11оминальное сопротивление калиброванного шунта определяется по его поминальным напряжению и_ш и силе тока /_ш> как

_г_/7щ /ш

I n . шунт на 45 мв 500 а имеет сопротивление 90 мком и пригоден, напри-

• ■ • г ¹ 'я поверки соответствующей отметки в первом диапазоне измерения микро-fiMMripu М246 (приложение 1).

чение 15 мин (положение переключателя «Включено») при нормальных напряжениях питания. Предварительно раздельно регу лируют электрический нуль и чувствительность прибора при подаче на вход напряжения 1,19 в.

б) Затем определяются погрешности образцовых сопротивлений (в процентах от номинальных значений) Д_г. Действительное значение сопротивлений 10⁶—10⁸ ом может быть определено мостовым методом, а сопротивлений 10⁹—10¹¹ ом — методом разряда конден сатора при напряжении 1,2 в по схеме рис. 146.

При этом в камере прибора должен находиться действующий осушитель. Годность осушителя проверяется по смещению стрелки с отметки оо после предварительной регулировки прибора; смещение не должно превышать 1 мм при положении переключателя диапазонов на множителе ХЮ¹³.

При постоянной времени т=100 сек рекомендуются следующие значения параметров конденсаторов:

Таблица 2

* В качестве конденсаторов для поверки тераомметров могут быть использо ваны воздушные конденсаторы КВМ, КВП, Р-512 или полистирольные конденсаторы ПО, ПСО, ПМ и др., удовлетворяющие указанным требованиям.

Рис. 14. Схемы поверки:

а — вольтметра прибора Ф-57, б — образцовых сопротивлений прибора Ф-57

Сопротивление изоляции конденсатора может быть измерено при помощи поверяемого прибора.

11апряжение на поверяемом сопротивлении во время разряда Iикденсатора измеряется вольтметром поверяемого прибора (напряжение должно измениться в 2,73 раза, т. е. от 1,19 в до 0,438 s; наказание вольтметра, соответствующее напряжению 0,438 в, оп-рс (еляется заранее при его поверке).

в) Погрешность коэффициента деления делителя напряжения, < чужащего для предварительной регулировки прибора при подгоните его к измерениям, определяется по данным измерений его сопротивлений. Погрешность коэффициента деления не должна пре-иышать 0,1 %.

г) Основные погрешности прибора подсчитываются по следующим формулам:

Ал. пр = 1,1 (а_и +,                            (7)

А_Отн = А_на-|-Д_г                         (8)

(погрешность делителя напряжения в этих формулах не учитывает-

• • и ввиду ее малости).

Здесь А_й то из двух значений погрешности вольтметра, опреде-н'ппых при увеличении и уменьшении подаваемого на вход напряжения, которое дает максимальное абсолютное значение основной погрешности тераомметра; а — отсчет по шкале прибора (от 1 в) 10).

Вариации показаний определяются при поверке вольтметра (о (повременно с определением его погрешностей).

• 42. Поверка электронного мегомметра, например М.ОМ-3 на диа-и.I юнах изменения от 100 см до 100 Мом (приложение 1) проводит-

• • я по образцовым двухзажимным сопротивлениям (приложение 2). При наличии образцовых мер сопротивления больших значений (до 10⁹ или 10¹⁰ ом) аналогично проводится поверка прибора на шапазоне от 10⁸ до 10⁹ ом и на диапазоне от 10⁹ до 10¹⁰ ом. В пропитом случае допускается на этих диапазонах провести поверку н' П.ко на начальной отметке шкалы и совсем не поверять показания прибора на диапазоне от 10⁹ до 10¹⁰ ом.

Допустимо косвенное определение погрешностей показаний ме-I омметра в верхних диапазонах измерения по результатам поверки н диапазоне 0,1 — 1 Мом и результатам измерения входных образцо-I I ох сопротивлений прибора, хотя для этого нужно вскрывать при-пор. При этом погрешности прибора определяются так же, как и н-раомметра (п. 41).

• 43. Поверка уравновешенности подвижной части прибора, на шкале которого указано рабочее положение, проводится в следующем порядке:

а) прибор устанавливают в том положении, которое указано на шкале прибора;

б) изменяют сопротивление (или емкость) магазина (меры) до и 1чения, соответствующего показанию прибора, при котором про-

водится проверка; проверка уравновешенности проводится при трех показаниях прибора, из которых одно соответствует приблизитель но геометрической середине шкалы прибора, а два другие — нача лу и концу рабочей части шкалы, с исключением вариации показа ний (путем определения изменений показаний по средним значениям из результатов поверки в данной точке для каждого положе ния прибора);

в) наклоняют прибор под углом, указанным в таблице технических данных (приложение 1) для этого прибора, поочередно в каж дую из четырех сторон, и каждый раз проводят поверку при выбранном показании по способу, указанному в пп. 30—34;

г) изменение показаний, обусловленное влиянием неуравновешенности подвижной части прибора, подсчитывается согласно формулировке соответствующего требования в таблице технических данных (приложение 1).

• 44. Время успокоения для всех приборов, поверка которых проводится по образцовым мерам (за исключением омметров с наводкой, построенных по компенсационному принципу), определяется н следующем порядке:

а) подготавливают прибор к измерениям;

б) если прибор имеет на шкале отметку °о, то устанавливают на образцовой мере (магазине) значение, соответствующее показанию прибора на геометрической середине шкалы;

в) с помощью ключа, при рабочем состоянии прибора (например, для прибора со встроенным генератором — при номинальной скорости вращения рукоятки) подключают к прибору измеряемую меру (магазин) и одновременно пускают секундомер для определения времени успокоения. Секундомер выключают в тот момент, когда отклонение указателя от положения равновесия окажется не превышающим 1% от длины шкалы.

При проведении данной операции необходимо учитывать возможность наличия повышенного напряжения на зажимах прибора для подключения измеряемого сопротивления и соблюдать соответствующие предосторожности;

г) если прибор имеет на шкале отметку 0, то время успокоения может измеряться при перемещении указателя от этой отметки до середины шкалы. При этом операция подпункта в изменяется в том отношении, что измеряемый объект заранее подключается к прибору и замыкается накоротко при помощи ключа, в момент разрыва которого пускается секундомер;

д) если прибор не имеет на шкале отметок 0 или со, то время успокоения определяют путем резкого изменения значения измеряемой меры (магазина), вызывающего перемещение указателя по шкале на расстояние, соответствующее половине ее длины.

• 45. Определение напряжения на зажимах прибора производится путем его измерения при помощи вольтметра электростатической системы (при измерениях на постоянном токе), электростатической, выпрямительной, электромагнитной или электродинамической си 328

| и мы (при измерениях на переменном токе), имеющего соответст-||\ |ощий диапазон измерения и входное сопротивление не менее сопротивления, соответствующего конечной числовой отметке рабо-•ieii части шкалы прибора в поверяемом диапазоне измерения.

IV. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 46. Результаты поверки прибора должны быть занесены в про-||>кол, в котором записываются все данные, полученные непосредственно при отсчете показаний прибора и значений образцовой меры (магазина), а также все данные, на основании которых подсчиты-паются погрешности, вариации или другие характеристики прибора.

• 47. Приборы, удовлетворяющие предъявляемым к ним при го-< у царственной поверке требованиям, пломбируются с наложением клейма.

На приборы, технические характеристики которых неизвестны (и 20) или которые не могли быть полностью поверены, клеймо не накладывается; на такие приборы выдается справка с указанием результатов поверки.

• 48. Приборы, не удовлетворяющие требованиям данной инструкции, к применению не допускаются.

329

¹

Поверка вновь изготовленных омметров и фарадметров (при выпуске и\ и) производства) может проводиться с разрешения Комитета стандартов, мер и himk> рительных приборов при Совете Министров СССР также и другими методами, он' личными от описанных в настоящей инструкции.

²

Рабочей частью шкалы считается участок шкалы, в пределах которого нормируются погрешности показаний прибора. В соответствии с требованиями I пндартов, рабочая часть шкалы отмечается либо точками у начальной и конечной отметок, либо дугами (вне рабочей части шкалы дуги не наносятся).

³

При измерении сопротивлений по четырехзажимной схеме методом ампер метра — вольтметра при помощи логометра сопротивление соединительных «то новых» проводов принципиально не должно влиять на результат измерения. От нако вследствие того, что при заданном напряжении питания схемы прибор.i сила тока в малоомном измеряемом сопротивлении зависит от значения сопротин ления проводов в «токовой» цепи, а показания логометрического измерители фактически зависят от силы тока в обмотках рамок, сопротивление соедините и. ных проводов в «токовой» цепи (подключенных к зажимам Т) влияет на резуль тат измерения.

⁴

Допускается применение мер, действительные значения которых значи-к'льно (на несколько процентов) отличаются от номинальных значений, соответ-. гвующих поверяемым отметкам шкалы прибора (например, при поверке микроомметров или тераомметров), при условии, что эти действительные значения и шестны с погрешностью, не превышающей 0,2 от допустимой погрешности покоряемого прибора.

⁵

При поверке омметров со встроенным генератором (пп. 30 и 32), омметров с пределами измерения более 10⁸ ом (п. 33), измерителей заземления (пп. 38 и 39) и микроомметров (п. 40) могут использоваться меры только постоянных шачений; при этом определение погрешности производится по отклонению пока-| шия прибора от отметки, соответствующей действительному значению примененной меры.

⁶

В случае, если определяется погрешность прибора Д_{1л пр}, приведенная к длине всей шкалы /_ш (см., например, п. 37), то пользуются формулой

Au _пр = (А — А_д) у-100%.

‘ш
