Методика поверки «ГСОЕИ. Система измерений количества газа (СИКГ) "ГАЗ на продувку факельного коллектора низкого давления" (СИКГ-3) АО "Востсибнефтегаз"» (НА.ГНМЦ.0449-20 МП)

СОГЛАСОВАНО

Директор ОП ГНМЦ

Л^^АЖАО «Нефтеавтоматика» ? £      /л*vX     Z

W>WkAW 1o 9

^SU/fCTSOj^jX

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Система измерений количества газа (СИКГ) «ГАЗ на продувку факельного коллектора низкого давления» (СИКГ-3) АО «Востсибнефтегаз»

Методика поверки

НА.ГНМЦ.0449-20 МП

Казань

2020

Обособленным подразделением Головной научный метрологический центр АО «Нефтеавтоматика» в г.Казань

(ОП ГНМЦ АО «Нефтеавтоматика»)

Березовский Е.В., к.т.н,

Хусаинов Р.Р.

Настоящая инструкция распространяется на систему измерений количества и параметров свободного нефтяного газа (далее - СИКГ), приведенного к стандартным условиям, подаваемого на продувку факельного коллектора низкого давления, и устанавливает методику ее периодической поверки.

Поверка СИКГ в соответствии с настоящей методикой поверки обеспечивает передачу единиц объемного расхода газа от рабочего эталона 1-ого разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа, утвержденной приказом Госстандарта от 29.12.2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа», что обеспечивает прослеживаемость к ГЭТ 118-2017 «Государственный первичный эталон единиц объемного и массового расходов газа». Поверка СИКГ осуществляется косвенным методом.

Отсутствует возможность проведение поверки на меньшем числе измеряемых величин и поддиапазонов измерений.

Интервал между поверками СИКГ: четыре года.

2.1 При проведении поверки выполняют следующие операции, указанные в таблице 1:

Таблица 1 - операции поверки

2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается.

При проведении поверки соблюдают условия в соответствии с требованиями НД на поверку СИ, входящих в состав СИКГ.

• 4.1 Манометр показывающий по ГОСТ 245-88, предел измерений 10,0 МПа, кл. 1,5.

• 4.2 Установка поверочная газовая типа УПГ, диапазон расходов 4-800 (1600) м³/ч с пределами основной относительной погрешности ±0,33 %.

• 4.3 Другие эталонные и вспомогательные СИ - в соответствии с нормативными документами (НД) на поверку СИ, входящих в состав СИКГ.

• 4.4 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

При проведении поверки соблюдают требования, определяемые в области охраны труда и промышленной безопасности:

• - «Правила безопасности в нефтяной и газовой промышленности» утверждены приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15 декабря 2020 г. №534;

• - Трудовой кодекс Российской Федерации;

в области пожарной безопасности:

• - СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;

• - Постановление Правительства Российской Федерации «Об утверждении правил противопожарного режима в Российской Федерации» от 16.09.2020г. №1479;

• - СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности»;

• - СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования»;

в области соблюдения правильной и безопасной эксплуатации электроустановок:

• - ПУЭ «Правила устройства электроустановок»;

в области охраны окружающей среды:

-Федерального закона от 10.01.2002 г. № 7-ФЗ «Об охране окружающей среды» и других законодательных актов по охране окружающей среды, действующих на территории РФ.

• 6.1 При внешнем осмотре должно быть установлено соответствие СИКГ следующим требованиям:

• - комплектность СИКГ должна соответствовать технической документации;

• - на компонентах СИКГ не должно быть механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

• - надписи и обозначения на компонентах СИКГ должны быть четкими.

• 6.2 Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКГ, должна быть обеспечена возможность пломбирования в соответствии с описаниями типа СИ.

• 7.1  При подготовке к поверке СИКГ проверяют наличие актуальных сведений о поверке в Федеральном информационном фонде по обеспечению единства измерений СИ, входящих в состав СИКГ.

• 7.2 Опробование

Проверяют отсутствие сообщений об ошибках и соответствие текущих измеренных СИКГ значений температуры, давления, объемного расхода данным, отраженным в описании типа СИКГ.

Результаты опробования считают положительными, если текущие измеренные СИКГ значения температуры, давления, объемного расхода соответствуют данным, отраженным в описании типа СИКГ, а также отсутствуют сообщения об ошибках.

• 8.1 Подтверждение соответствия ПО СИКГ.

Проверяют версию программного обеспечения вычислителя УВП-280.

Чтобы определить номер версии ПО вычислителя УВП-280 необходимо выполнить нижеперечисленные процедуры.

Необходимо нажать на кнопку «F2», находящуюся на лицевой стороне вычислителя УВП-280, выбрать функцию «сервис», далее выбрать строку «Информация», для вывода информации на дисплей вычислителя УВП-280 нажать на кнопку «И».

Проверку цифрового идентификатора ПО вычислителя УВП-280 не проводят, поскольку вывод идентификационных данных ПО вычислителей УВП-280, выпущенных до 22.01.2019 на показывающее устройство или посредством подключения внешних устройств не предусмотрен.

Занести информацию в соответствующие разделы протокола.

8.2. Если идентификационные данные, указанные в описании типа СИКГ и полученные в ходе выполнения п.8.1, идентичны, то делают вывод о подтверждении соответствия ПО СИКГ программному обеспечению, зафиксированному во время проведения испытаний в целях утверждения типа, в противном случае результаты поверки признают отрицательными.

• 9.1 Определение MX СИ

Проверяют наличие действующих свидетельств о поверке СИ и (или) знаков поверки на СИ, и (или) записей и знаков поверки в паспортах (формулярах) СИ, и (или) сведений в Федеральном информационном фонде по обеспечению единства измерений о поверке СИ, входящих в состав СИКГ.

Допускается применение методик поверки приведенных в описании типа СИ, входящих в состав СИКГ, и утвержденных при их испытаниях

• 9.2 Определение относительной погрешности измерений объема СНГ, приведенного к стандартным условиям.

Относительную погрешность измерений объема СНГ, приведенного к стандартным условиям, %, вычисляют по формуле

=Д+к ■                         <¹>

где

6_Qc - относительная погрешность измерений объемного расхода газа, приведенного к стандартным условиям, %;

8_Т - относительная погрешность измерений времени, %.

Относительную погрешность измерений объемного расхода газа, приведенного к стандартным условиям, S_Qc, вычисляют по формуле

S_Qc =       + «в² + а_р² • <5² +    • <5² + З² ,                                  (2)

где

6_Qv     - относительная погрешность СИ расхода газа, %;

6_В     - относительная погрешность вычисления объемного расхода (объема)

газа, приведенного к стандартным условиям, %;

д_р - коэффициент влияния давления газа на коэффициент приведения;

S_p     -  относительная погрешность измерений давления газа, %;

д_т     -  коэффициент влияния температуры газа на коэффициент

приведения;

8_Т     -  относительная погрешность измерений температуры газа, %;

8_К     -  относительная погрешность вычисления коэффициента сжимаемости

газа.

Относительную погрешность измерений абсолютного давления, 8_Р, %, вычисляют по формуле

и

(3)

где

п      - число последовательно соединенных измерительных

преобразователей, используемых для измерений давления;

8_Pi     - относительная погрешность /-го измерительного преобразователя

давления с учетом дополнительных погрешностей, %.

Относительную погрешность измерений температуры, 8_Т, %, вычисляют по формуле

100(Г_в - г_н)

273,15 +Г

где

п      - число последовательно соединенных измерительных

преобразователей, используемых для измерений температуры;

t_B, г_н ~ соответственно, верхнее и нижнее значения диапазона шкалы комплекта средств измерений температуры, °C;

t       - температура газа, °C;

Ay_t - абсолютная погрешность /-го измерительного преобразователя температуры с учетом дополнительных погрешностей;

Ув_Р Ун, ^_ соответственно, верхнее и нижнее значения диапазона шкалы или выходного сигнала /-го измерительного преобразователя температуры.

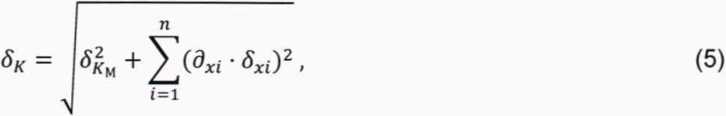

Относительную погрешность вычисления коэффициента сжимаемости газа, 8_К,%, вычисляют по формуле

• -  число компонентов в газе;

• -  методическая погрешность определения коэффициента сжимаемости газа, %; определяют в соответствии с ГСССД МР 113-03;

• -  коэффициент влияния /-го компонента газа на коэффициент сжимаемости;

• -  относительная погрешность измерений молярной доли /-го компонента газа, %.

Коэффициенты влияния д_х.,д_т и д_р вычисляют по формуле

byyi

* Ду. у'

где

y_t - /-ый измеряемый параметр (р, Т, х_{); у      - определяемая величина (В, К);

- абсолютная погрешность /-го измеряемого параметра;

Ду - изменение определяемой величины при изменении параметра у₍ на значение Ду,.

Значения относительной погрешности измерений объема свободного нефтяного газа, приведенного к стандартным условиям, не должны превышать ±5 %.

При получении положительных результатов по п. 9 СИКГ считают соответствующей метрологическим требованиям, установленным при утверждении типа, а результат поверки положительным.

• 11.1 Результаты идентификации программного обеспечения оформляют протоколом по форме, приведенной в приложении А.

• 11.2 Результат расчета относительной погрешности объема СНГ, приведенного к стандартным условиям, оформляют протоколом в свободной форме.

• 11.3 Сведения о результатах поверки средств измерений в целях подтверждения поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

При положительных результатах поверки, в случае оформления свидетельства о поверке СИКГ руководствуются требованиями документа «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденного приказом Минпромторга России №2510 от 31.07.2020 г. На оборотной стороне свидетельства о поверке системы указывают:

• - наименование измеряемой среды;

• - значения относительной погрешности измерений объема СНГ, приведенного к стандартным условиям, и соответствующий им диапазон измерений объема СНГ при стандартных условиях;

• - идентификационные признаки программного обеспечения СИКГ.

Знак поверки наносится на свидетельство о поверке СИКГ.

• 11.4 При отрицательных результатах поверки, в случае недопуска СИКГ к эксплуатации, руководствуются требованиями документа «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным приказом Минпромторга России № 2510 от 31.07.2020 г.

Форма протокола подтверждения соответствия программного обеспечения СИНГ Протокол №1

подтверждения соответствия программного обеспечения СИКГ

Место проведения поверки:_______________________________________________________________________________________

Наименование СИ:__________________________________________________________________________________________

Заводской номер СИ: №___________________________________________________________________________________

Таблица 1 - Идентификационные данные ПО

Заключение: ПО СИКГ соответствует / не соответствует ПО, зафиксированному во время испытаний в целях утверждения типа СИКГ.

Должность лица проводившего поверку:

Дата поверки: «______»   _____________ 20___г.

8
