Лапшинов В.А.

СОГЛАСОВАНО:

уп> руководителя ЛОЕИ 6>«РРОММАШ ТЕСТ»

12» февраля 2021 г.

Государственная система обеспечения единства измерений

Газоанализаторы "ЭЛЬГАЗ"

Методика поверки

МП-104/05-2019

с изменением №1

Москва 2021

1 ОБЛАСТЬ ПРИМЕНЕНИЯ
- 1.1 Настоящая методика распространяется на газоанализаторы "ЭЛЬГАЗ" (далее -газоанализатор или прибор), и устанавливает порядок их первичной и периодической поверки.
- 1.2 Интервал между поверками- 1 год.
2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ
- 2.1 При проведении поверки выполняют операции, указанные в табл.1.

Таблица 1 - Операции поверки

№№	Наименование операции	Номер пункта методики поверки	Обязательность проведения операции при поверке
№№	Наименование операции	Номер пункта методики поверки	первичной	периодической
1	Внешний осмотр	7.1	да	да
2	Опробование	7.2	да	да
3	Определение метрологических характеристик: - определение погрешности газоанализатора	7.3 7.3.1	да	да

2.2 При получении отрицательного результата на любой из операций, указанных в таблице 1, поверку прекращают, на газоанализатор выписывается извещение о непригодности.
2.3 Допускается проведение поверки отдельных измерительных каналов газоанализатора в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверки об объеме проведенной поверки.

(Измененная редакция, Изм. № 1)

3 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
- 3.1 При проведении поверки применяют следующие средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

7.1

Измеритель влажности и температуры ИВТМ-7 М 5-Д (per. № 71394-18), диапазон измерений температуры воздуха от -45 до +60°С, влажности от 0 до 99 %, давления от 840 до 1060 гПа

7.3

Секундомер электронный Интеграл С-01 (рег.№ 44154-16)

Ротаметр с местными показаниями стеклянный РМС, РМС-А-0,063 ГУЗ-2, (per. № 67050-17), верхняя граница диапазона измерений объемного расхода 0,063 мЗ/ч, кл. точности 4

Трубка фторопластовая по ТУ 6-05-2059-87. диаметр условного прохода 5 мм. толщина стенки 1 мм*

Вентиль точной регулировки ВТР-1, АПИ4.463.008 или натекатель Н-12, диапазон рабочего давления (0-150) кгс/см²*

Калибровочная насадка

Рабочий эталон 1 разряда по Приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 per. № 62151-15)

Стандартные образцы состава газовых смесей ГСО в баллонах под давлением

Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики
	(характеристики приведены в Приложении А)
	Источники микропотоков газов и паров, 1 разряд по ГОСТ 8.578-2014 (per. №68336-17) (характеристики приведены в Приложении А)
	Рабочий эталон 1-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Установки динамические «Микрогаз-ФМ» - рабочие эталоны 1-го разряда, рег.№ 68284-17)
	Рабочий эталон 1 разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Комплекс газоаналитический ГНП-1, рег.№ 68283-17)
	Мультиметр цифровой АРРА-503, рег.№ 49266-12
	барботера - увлажнителя
1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий: - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А; - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/2. 2) все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта; 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

(Измененная редакция, Изм. № 1)

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
- 4.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.2.007.0, ГОСТ 12.1.005, Приказа Минтруда России №328н и требования безопасности, установленные в руководстве по эксплуатации на газоанализаторы и эксплуатационной документации на средства поверки.
- 4.2 При эксплуатации баллонов со сжатыми газами должны соблюдаться требования техники безопасности согласно Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утверждённым Федеральной службой по экологическому, технологическому и атомному надзору от 25.03.2014 №116.
- 4.3 Помещение должно быть оборудовано приточно-вытяжной вентиляцией.
- 4.4 К проведению поверки допускаются лица, изучившие руководство по эксплуатации на поверяемый газоанализатор, эксплуатационную документацию на средства поверки, настоящую методику поверки и работающих в качестве поверителей в организации, аккредитованной на право поверки средств физико-химических измерений.

(Измененная редакция, Изм. № 1)

5 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
- 5.1 При проведении поверки должны соблюдаться следующие условия: -температура окружающего воздуха (20 ±5) °C;

-относительная влажность окружающего воздуха от 30 до 80 %; -атмосферное давление от 84 до 106,7 кПа;

5.2 Баллоны со сжатыми газами должны быть выдержаны при температуре помещения, где проводятся работы не менее 24 часов.
5.3 Допускается проводить поверку газоанализаторов “ЭЛЬГАЗ” на месте эксплуатации в его рабочем положении без демонтажа при соблюдении требований данной методики поверки.

(Измененная редакция, Изм. № 1)

6 ПОДГОТОВКА К ПОВЕРКЕ

Газоанализаторы "ЭЛЬГАЗ" подготавливаются к работе в соответствии с руководством по эксплуатации, средства поверки - в соответствии с эксплуатационной документацией.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
- 7.1 Внешний осмотр
  - 7.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

- соответствие комплектности перечню, указанному в руководстве по эксплуатации;
- соответствие маркировки требованиям эксплуатационной документации;
- газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

7.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

(Измененная редакция, Изм. № 1)

7.2 Опробование
- 7.2.1 При опробовании проверить общее функционирование газоанализатора и идентификационные данные программного обеспечения.
- 7.2.2 Проверку общего функционирования газоанализаторов проводить по отображению информации на дисплее прибора, а при его отсутствии по выходному сигналу с прибора.
- 7.2.3 При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор, после чего осуществляется процедура автоматического тестирования и газоанализатор переходит в режим прогрева, а после этого в режим измерений. Во время тестирования должны отсутствовать сообщения об ошибках.
- 7.2.4 Проверку идентификационных данных программного обеспечения прибора проводить путем сличения номера версии (идентификационного номера) программного обеспечения, отображаемого на дисплее газоанализатора (при наличии дисплея) или путем считывания номера версии ПО через программу связи газоанализатора с ПК с номером версии, указанным в таблице 3.

Таблица 3 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)	Значение для исполнения газоанализаторов
Идентификационные данные (признаки)	“ЭЛЬГАЗ- 100”	“ЭЛЬГАЗ- 200”	“ЭЛЬГАЗ- “ЭЛЬГАЗ- “ЭЛЬГАЗ-300” 400” 500”
Идентификационное наименование ПО	ISMVX	ISMCM	ISMSM
Номер версии (идентификационный номер) ПО, не ниже	1.5	903	206
Цифровой идентификатор ПО	-	7382351	2685202
Алгоритм вычисления цифрового идентификатора ПО	-	CRC-32	CRC-32

7.2.5 Результаты опробования считаются положительными, если выполняются требования, указанные в п. 7.2.3, и номер версии программного обеспечения прибора соответствует приведенным в таблице 5.

(Измененная редакция, Изм. № 1)

7.3 Определение метрологических характеристик
- 7.3.1 Определение погрешности газоанализатора

Определение погрешности газоанализатора проводят в следующем порядке:

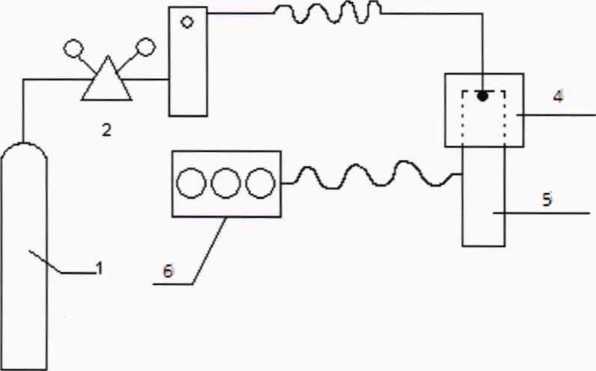

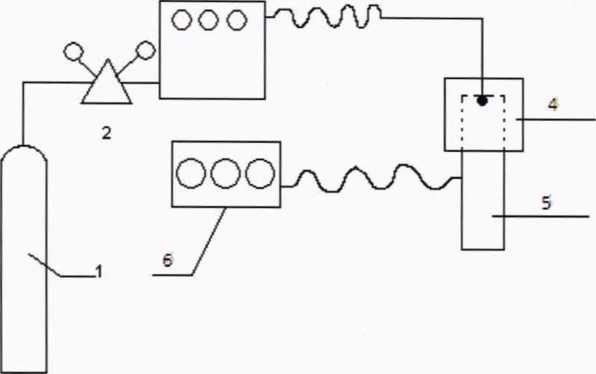

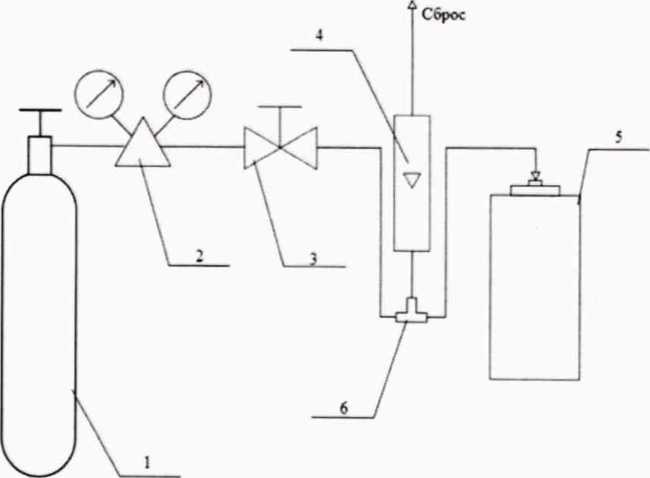

1) Собирают схему проведения поверки, приведены на рисунках Б. 1 (для поверки газоанализаторов "ЭЛЬГАЗ" от баллонов со сжатыми газами ПГС-ГСО), Б.2 (для поверки газоанализаторов "ЭЛЬГАЗ" от генератора газовых смесей или термодиффузного генератора) и Б.З (для поверки газоанализаторов "ЭЛЬГАЗ" с принудительным отбором пробы) Приложения Б.
2) Для газоанализаторов с принудительным отбором пробы вентилем точной регулировки устанавливают расход ГС таким образом, чтобы по ротаметру фиксировался сброс избытка, а для газоанализаторов с диффузионным отбором пробы подают на вход газоанализатора через калибровочную насадку ГС с расходом (400±100) см³/мин. ГС подают (таблицы А.1-А.4 Приложения А, в соответствии с определяемым компонентом) в последовательности -№№ 1-2-3-2-1-3 при первичной поверке и в последовательности -№№ 1-2-3 при периодической поверке.
3) После стабилизации показаний (через 3-5 минут после начала подачи ГС) фиксируют значение, отображаемое на дисплее газоанализатора или значения выходного сигнала по регистрирующему устройству (мультиметр или ПК);
4) Рассчитывают значение содержания определяемого компонента в i-ой ГС по значению выходного токового сигнала по формуле:

Ct = — - (Л - 4) W

где I/ - измеренное значение выходного токового сигнала при подаче ПГС, мА.

Св - верхнее значение диапазона измерений, объемная доля, % (млн¹, % НКПР) или массовая концентрация, мг/м³.

5) Значение абсолютной (Ai) погрешности газоанализатора, рассчитывают по формуле:

А/ = Q - Cf (2)

где С, - установившиеся показания на дисплее газоанализатора в i-ой точке поверки, объемная доля, % (млн'¹, % НКПР) или массовая концентрация, мг/м³.

- действительное значение содержания определяемого компонента в i-й ГС, объемная доля, % (млн'¹, % НКПР) или массовая концентрация, мг/м³.

6) Значение приведенной погрешности (у;, %) газоанализатора, рассчитывают по формуле:

П= ' ' юо%

Св

(3)

7) Значение относительной погрешности (Si, %) газоанализатора, рассчитывают по формуле:

₌ (С, С, ) , ₍₄₎

¹ гО

Поверку каналов измерения углеводородов (СШ и СН) в которых используются полупроводниковые сенсоры, проводят с увлажнением ПГС до уровня влажности 50% -65% с использованием барботера - увлажнителя. Для этого приготавливают водносолевые или водно-глицериновые растворы по ГОСТ 29244-91 (ИСО 483-88) и заливают их в барботер. Газ из баллона с ПГС пропускают через барботер - увлажнитель перед подачей на прибор. Выдержка газоанализатора перед измерением с влажной газовой смесью не менее 10 минут для стабилизации влажности газового тракта установки и тракта прибора.

Поверку каналов измерения в которых используются фотоионизационным сенсо-„ _r5i-C4H10- . .

ром, расчет действительного значения определяемого компонента • , млн (или

мг/м³), следует проводить по формуле:

= ki ■ с^~^С4Н1°

(5)

где kt - коэффициент пересчета на поверочный компонент для /-ой ПГС (z-2,3), указанных в таблице А.5 Приложения А для соответствующего определяемого компонента;

_г&-С4Н10

Ч - действительное значение массовой концентрации поверочного

компонента (изобутилен) в подаваемой ПГС, млн"¹ (или мг/м³).

Результат определения погрешности газоанализатора считают положительным, если полученные значения погрешности во всех точках поверки не превышает пределов указанных в таблицах В.1-В.4 Приложения В.

(Измененная редакция, Изм. № 1)

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
- 8.1 Результаты поверки оформляются протоколом, составленным в произвольной форме.
- 8.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается свидетельство о поверке в соответствии с действующим законодательством, или заноситься запись в паспорт на газоанализатор, заверяемая подписью и знаком поверки работника аккредитованного юридического лица или индивидуального предпринимателя, проводившего поверку. Знак поверки наносится на свидетельство о поверке и (или) в паспорт в соответствии с действующим законодательством.
- 8.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

(Измененная редакция, Изм. № 1)

Приложение А

(обязательное)

Технические характеристики ГС, используемых при поверке газоанализаторов

Таблица А.1 - Технические характеристики ГС, используемых при поверке газоанализа-торов по измерительным каналам с электрохимическими сенсорами

Определяемый компонент	Диапазон измерений	Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения			Номер ГС по реестру ГСО или Источник гс³⁾
Определяемый компонент	Диапазон измерений	ГС№1	ГС №2	ГС №3	Номер ГС по реестру ГСО или Источник гс³⁾
Азота диоксид (NO₂)	от 0 до 30 мг/м³	азот¹⁾²⁾	15 мг/м³±10%	27 мг/м³±10%	им-гп-оо-М-Г1
Азота диоксид (NO₂)	от 0 до 500 мг/м³	азот	250 мг/м³±10%	450 мг/м³±10%	ГСО 10547- 2014
Азота оксид (N0)	от 0 до 50 мг/м³	азот	25 мг/м³±10%	45 мг/м³±10%	ГСО 10547-2014
Азота оксид (N0)	от 0 до 1 000 мг/м³	азот	500 мг/м³±10%	900 мг/м³±10%	ГСО 10547-2014
Аммиак (NH3)	от 0 до 100 мг/м³	азот	50 мг/м³±10%	90 мг/м³±10%	ИМ-ГП-06- М-А2
	от 0 до 500 мг/м³	азот	250 мг/м³±10%	450 мг/м³±10%	ГСО 10547-2014
	от 0 до 1500 мг/м³	азот	750 мг/м³±10%	1350 мг/м³±10%	ГСО 10547-2014
Водород хлористый (НС1)	от 0 до 30 мг/м³	азот	15 мг/м³ ±10%	27 мг/м³±10%	ИМ-ГП-107-м-д
Кислород (О2)	от 0 до 1 об. д., %	азот	0,5 % об.д. ±10 %	0,9 % об.д. ±10%	ГСО 10531- 2014
	от 0 до 30 об. д., %	азот	15% об.д. ±10%	27% об.д. ±10 %	ГСО 10531- 2014
	от 1 до 100 об. д., %	1,1 % об.д. ±10 %	50% об.д. ±10 %	90% об.д. ±10 %	ГСО 10531-2014
Метанол (СНзОН)	от 0 до 20 мг/м³	азот	10 мг/м³±10%	18 мг/м³ ±10%	ИМ-ГП-37-М-Б
	от 0 до 50 мг/м³	азот	25 мг/м³±10%	45 мг/м³±10%	ИМ-ГП-37- М-Б
	от 0 до 200 мг/м³	азот	100 мг/м³±10 %	180 мг/м³±10%	ГСО 10534-2014

Определяемый компонент	Диапазон измерений	Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения			Номер ГС по реестру ГСО или Источник ГС¹^{2 3}
Определяемый компонент	Диапазон измерений	ГС№1	ГС №2	ГС№3	Номер ГС по реестру ГСО или Источник ГС¹^{2 3}
Метанол (СНзОН)	от 0 до 1 000 мг/м³	азот	500 мг/м³±10%	900 мг/м³±10%	ГСО 10534-2014
Сероводород (H₂S)	от 0 до 10 мг/м³	азот	5 мг/м³ ±10%	9 мг/м³ ±10%	ИМ-ГП-03- М-А2
	от 0 до 30 мг/м³	азот	15 мг/м³±10 %	27 мг/м³±10%	ГСО 10537-2014
	от 0 до 200 мг/м³	азот	100 мг/м³±10%	180 мг/м³±10%	ГСО 10537- 2014
Серы диоксид (SO2)	от 0 до 10 мг/м³	азот	5 мг/м³ ±10%	9 мг/м³ ±10%	ИМ-ГП-05- М-А2
	от 0 до 30 мг/м³	азот	15 мг/м³±10%	27 мг/м³±10%	ГСО 10537-2014
	от 0 до 300 мг/м³	азот	150 мг/м³±10%	270 мг/м³±10%	ГСО 10537-2014
Углерода оксид (СО)	от 0 до 20 мг/м³	азот	10 мг/м³ ±10%	18 мг/м³±10%	ГСО 10546-2014
	от 0 до 300 мг/м³	азот	150 мг/м³±10 %	270 мг/м³±10%	ГСО 10546-2014
	от 0 до 1000 мг/м³	азот	500 мг/м³±10%	900 мг/м³±10%	ГСО 10546-2014
	от 0 до 5000 мг/м³	азот	2500 мг/м³±10%	4500 мг/м³±10%	ГСО 10547-2014
Формальдегид (Н₂СО)	от 0 до 30 мг/м³	азот	15 мг/м³±10%	27 мг/м³±10%	ИМ-ГП-94- М-А2
Хлор (С1₂)	от 0 до 5 мг/м³	азот	2,5 мг/м³±10%	4,5 мг/м³±10%	ИМ-ГП-09- М-А2
	от 0 до 30 мг/м³	азот	15 мг/м³±10%	27 мг/м³±10%	ИМ-ГП-09- М-А2
	от 0 до 100 мг/м³	азот	50 мг/м³±10%	90 мг/м³ ±10%	ИМ-ГП-09- М-А2

Таблица А.2 — Технические характеристики ГС, используемых при поверке газоана-

лизаторов по измерительным каналам с оптическими сенсорами

Определяемый компонент	Диапазон измерений	Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения			Номер ГС по реестру ГСО или Источник гс³⁾
Определяемый компонент	Диапазон измерений	ГС№1	ГС №2	ГС№3	Номер ГС по реестру ГСО или Источник гс³⁾
Метан (СН4)	от 0 до 4,4 %. об.д. (от 0 до 100 % НКПР)	азот^1}	2,2 % об.д. ±10%	3,95 % об.д. ±10 %	ГСО 10540-2014
Метан (СН4)	от 1 до 100 % об.д.	1,1 % об.д. ±10%	50% об.д. ±10%	90% об.д. ±10 %	ГСО 10540- 2014
Этан (СгНб)	от 0 до 1,25 % об.д. (от 0 до 50 % НКПР)	азот	0,6 % об.д. ±10%	1,1 % об.д. ±10 %	ГСО 10540- 2014
Пропан (СзНв)	от 0 до 1,7 % об.д. (от 0 до 100 % НКПР)	азот	0,85 % об.д. ±10%	1,53% об.д. ±10 %	ГСО 10540-2014
Пропан (СзНв)	от 1 до 100 % об.д.	1,1 % об.д. ±10%	50% об.д. ±10%	90% об.д. ±10 %	ГСО 10540-2014
Бутан (С4Н10)	от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)	пнг²⁾	0,35 % об.д. ±10%	0,63 % об.д. ±10 %	ГСО 10540-2014
Изобутан (i-C₄Hio)	от 0 до 0,65 % об.д. (от 0 до 50 % НКПР)	пнг	0,32 % об.д. ±10%	0,58 % об.д. ±10 %	ГСО 10540-2014
Пентан (С5Н12)	от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)	пнг	0,35 % об.д. ±10%	0,63 % об.д. ±10 %	ГСО 10543-2014
Изопентан (i-C₅Hi₂)	от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)	азот	0,35 % об.д. ±10%	0,63 % об.д. ±10 %	ГСО 10540-2014
Гексан (СбНм)	от 0 до 1,0 % об.д. (от 0 до 100% НКПР)	азот	0,5 % об.д. ±10%	0,9 % об.д. ±10 %	ГСО 10540-2014
Нонан (С9Н20)	от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)	азот	0,35 % об.д. ±10%	0,63 % об.д. ±10 %	ГСО 10540-2014
Этилен (С2Н4)	от 0 до 1,15 % об.д. (от 0 до 50 % НКПР)	азот	0,57 % об.д. ±10%	1,0% об.д. ±10 %	ГСО 10540-2014
Пропилен (СзНб)	от 0 до 1,0 % об.д. (от 0 до 50 % НКПР)	азот	0,5 % об.д. ±10%	0,9 % об.д. ±10 %	ГСО 10540-2014
Ацетон (СзНбО)	от 0 до 1,25 % об.д. (от 0 до 50 % НКПР)	азот	0,6 % об.д. ±10%	1,1 % об.д. ±10 %	ГСО 10534- 2014
Бензол (СбНб)	от 0 до 0,6 % об.д. (от 0 до 50 % НКПР)	азот	0,6 % об.д. ±10%	0,54 % об.д. ±10 %	ГСО 10528-2014

Определяемый компонент	Диапазон измерений	Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения			Номер ГС по реестру ГСО или Источник гс³⁾
Определяемый компонент	Диапазон измерений	ГС№1	ГС №2	ГС №3	Номер ГС по реестру ГСО или Источник гс³⁾
Толуол (С7Н8)	от 0 до 0,55 % об.д. (от 0 до 50 % НКПР)	азот	0,27 % об.д. ±10%	0,49 % об.д. ±10 %	ГСО 10528-2014
Метанол (СНзОН)	от 0 до 3,0 % об.д. (от 0 до 50 % НКПР)	азот	1,5% об.д. ±10%	2,7 % об.д. ±10 %	ГСО 10534-2014
Этанол (С2Н5ОН)	от 0 до 0,78 % об. д. (от 0 до 25% НКПР)	азот	0,39 % об.д. ±10%	0,7 % об.д. ±10 %	ГСО 10534-2014
Этанол (С2Н5ОН)	от 0 до 1,55 % об. д. (от 0 до 50 % НКПР)	азот	0,77 % об.д. ±10%	1,4% об.д. ±10 %	ГСО 10534-2014
Бензин	от 0 до 50 % НКПР	азот	25% НКПР ±10% НКПР	40% НКПР ±10 % НКПР	Комплект газоаналитический ГНП-1
Дизельное топливо	от 0 до 50 % НКПР	азот	25% НКПР ±10% НКПР	40% НКПР ±10 % НКПР	Комплект газоаналитический ГНП-1
Керосин	от 0 до 50 % НКПР	азот	25% НКПР ±10% НКПР	40% НКПР ±10% НКПР	Комплект газоаналитический ГНП-1
Сумма углеводородов СН (по пропану)	от 0 до 1,7 % об.д. (от Одо 100% НКПР)	азот	0,35 % об.д. ±10%	0,63 % об.д. ±10 %	ГСО 10540-2014
Диоксид углерода (СО2)	от 0 до 5 % об.д.	азот	2,5 % об.д. ±10%	4,5 % об.д. ±10 %	ГСО 10546-2014
Диоксид углерода (СО2)	от 0 до 100 % об.д.	азот	50% об.д. ±10%	90% об.д. ±10 %	ГСО 10546-2014
Азот о.ч. сорт 1-ый по ГОСТ 9293-74; ²⁾ Допускается использование ПНГ- воздуха марки А или Б по ТУ 6-21-5-82 вместо азота о.ч. сорт 1-й по ГОСТ 9293-74 (за исключением сенсоров на диоксид углерода); ³⁾ Допускается использование ГСО-ПГС как на основе азота, так и на основе воздуха.

(Измененная редакция, Изм. № 1)

Таблица А.З - Технические характеристики ГС, используемых при поверке газоанализаторов по измерительным каналам с термокаталитическими и полупроводниковыми

сенсорами

Определяемый компонент

Диапазон измерений

Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения

Номер ГС по реестру ГСО или Источник

ГС

ГС№1

ГС №2

ГС №3

Водород (Нг)

от 0 до 1,00 % об.д.

ПНГ-воз-дух^Г)

0,5 % об.д.

±10%

0,9 %

об.д. ±10 %

ГСО 10532-

2014

от 0 до 2,0 % об. д. (от 0 до 50 % НКПР)

ПНГ-

воздух

1,0% об.д.

±10%

1,8%

об.д. ±10 %

ГСО 10532-2014

Метан (СНд)

от 0 до 2,2 % об.д. (от 0 до 50 % НКПР)

ПНГ-

воздух

1,1 % об.д.

±10%

1,98%

об.д. ±10 %

ГСО 10540-

2014

Этан (СгНб)

от 0 до 1,25 % об.д. (от 0 до 50 % НКПР)

ПНГ-воздух

0,6 % об.д.

±10%

1,1 %

об.д. ±10 %

ГСО 10540-2014

Пропан (СзШ)

от 0 до 1,0 % об.д.

ПНГ-

воздух

0,5 % об.д.

±10%

0,9 %

об.д. ±10 %

ГСО 10540-2014

от 0 до 0,85 % об.д. (от 0 до 50 % НКПР)

ПНГ-

воздух

0,42 % об.д.

±10%

0,76 %

об.д. ±10 %

ГСО 10540-2014

Бутан (С4Н10)

от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)

ПНГ-

воздух

0,35 % об.д.

±10%

0,63 %

об.д. ±10 %

ГСО 10540-2014

Изобутан

(i-C₄Hio)

от 0 до 0,65 % об.д. (от 0 до 50 % НКПР)

ПНГ-

воздух

0,32 % об.д.

±10%

0,58 %

об.д. ±10 %

ГСО 10540-2014

Пентан (С5Н12)

от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)

ПНГ-

воздух

0,35 % об.д.

±10%

0,63 %

об.д. ±10 %

ГСО 10543-2014

Изопентан

(i-C₅Hi₂)

от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)

ПНГ-

воздух

0,35 % об.д.

±10%

0,63 %

об.д. ±10 %

ГСО 10543-

2014

Гексан (СбНи)

от 0 до 0,5 % об.д. (от 0 до 50% НКПР)

ПНГ-

воздух

0,25 % об.д.

±10%

0,45 %

об.д. ±10 %

ГСО 10540-2014

Нонан (С9Н20)

от 0 до 0,35 % об.д. (от 0 до 50% НКПР)

ПНГ-

воздух

0,17% об.д.

±10%

0,31 %

об.д. ±10 %

ГСО 10540-2014

Этилен (С2Н4)

от 0 до 1,12 % об.д. (от 0 до 50 % НКПР)

ПНГ-

воздух

0,56 % об.д.

±10%

1,0%

об.д. ±10 %

ГСО 10540-2014

Пропилен (СзНб)

от 0 до 1,0 % об.д. (от 0 до 50 % НКПР)

ПНГ-

воздух

0,5 % об.д.

±10%

0,9 %

об.д. ±10 %

ГСО 10540-2014

Определяемый компонент	Диапазон измерений	Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения			Номер ГС по реестру ГСО или Источник ГС
Определяемый компонент	Диапазон измерений	ГС№1	ГС №2	ГС №3	Номер ГС по реестру ГСО или Источник ГС
Ацетон (СзНбО)	от 0 до 1,25 % об.д. (от 0 до 50 % НКПР)	ПНГ- воздух	0,62 % об.д. ±10%	1,1 % об.д. ±10 %	ГСО 10540- 2014
Бензол (СбНб)	от 0 до 0,6 % об.д. (от 0 до 50 % НКПР)	ПНГ- воздух	0,3 % об.д. ±10%	0,55 % об.д. ±10 %	ГСО 10528-2014
Толуол (С7Н8)	от 0 до 0,55 % об.д. (от 0 до 50 % НКПР)	ПНГ- воздух	0,27 % об.д. ±10%	0,5 % об.д. ±10 %	ГСО 10528-2014
Метанол (СНзОН)	от 0 до 3,0 % об.д. (от 0 до 50% НКПР)	ПНГ- воздух	1,5% об.д. ±10%	2,7 % об.д. ±10 %	ГСО 10534-2014
Этанол (С2Н5ОН)	от 0 до 0,78 % об. д. (от 0 до 25% НКПР)	ПНГ- воздух	0,39 % об.д. ±10%	0,7 % об.д. ±10 %	ГСО 10534-2014
Этанол (С2Н5ОН)	от 0 до 1,55 % об. д. (от 0 до 50% НКПР)	ПНГ- воздух	0,7 % об.д. ±10%	1,4% об.д. ±10 %	ГСО 10534- 2014
Бензин	от 0 до 50 % НКПР	ПНГ- воздух	25% НКПР ±10% НКПР	40% НКПР ±10% НКПР	Комплект газоаналитический ГНП-1
Дизельное топливо	от 0 до 50 % НКПР	ПНГ- воздух	25% НКПР ±10% НКПР	40% НКПР ±10% НКПР	Комплект газоаналитический ГНП-1
Керосин	от 0 до 50 % НКПР	ПНГ- воздух	25% НКПР ±10% НКПР	40% НКПР ±10% НКПР	Комплект газоаналитический ГНП-1
Сумма углеводородов СН (по гегсану)	от 0 до 0,5 % об.д. (от 0 до 50% НКПР)	ПНГ- воздух	0, 25 % об.д. ±10%	0,45 % об.д. ±10 %	ГСО 10540-2014
Сумма углеводородов СН (по пропану)	от 0 до 0,85 % об.д. (от 0 до 50% НКПР)	ПНГ- воздух	0,43 % об.д. ±10%	0,76 % об.д. ±10 %	ГСО 10540-2014

¹¹ ПНГ-воздух - (поверочный нулевой газ) воздух марки А или Б по ТУ 6-21-5-82. (Измененная редакция, Изм. № 1)

Таблица А.4 - Технические характеристики ГС, используемых при поверке газоана-лизаторов по измерительным каналам с фотоионизационными сенсорами

Определяемый компонент	Диапазон измерений	Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения			Номер ГС по реестру ГСО или Источник ГС
Определяемый компонент	Диапазон измерений	ГС№1	ГС №2	ГС №3	Номер ГС по реестру ГСО или Источник ГС
Изобутилен (i-C₄H₈)	от 0 до 40 млн'¹	ПНГ- воздух	20 ±1	38 ±2	ГСО 10540-2014
Изобутилен (i-C₄H₈)	от 0 до 2000 млн'¹	ПНГ- воздух¹)	1000 ±50	1800 ±100	ГСО 10540-2014
Ацетон (СзНбО)	от 0 до 200 млн'¹	ПНГ- воздух	95 ±5 (i-C₄H₈ 95 ±5)	190 ±10 (i-C₄H₈ 190 ±10)	ГСО 10540-2014
Ацетон (СзНбО)	от 0 до 2000 млн'¹	ПНГ- воздух	1000 ±50 (i- С₄Н₈1000 ±45)	1800 ±100 (i- C₄H₈1800 ±100)	ГСО 10540-2014
Бензол (СбНб)	от 0 до 20 млн'¹	ПНГ- воздух	10 ±0,5 (i-C₄H₈20 ±D	19 ±1 (i-C₄H₈38 ±2)	ГСО 10540-2014
Бензол (СбНб)	от 0 до 1000 млн'¹	ПНГ- воздух	500 ±25 (i- С₄Н₈1000 ±50)	900 ±45 (i- C₄H₈1800 ±100)	ГСО 10540-2014
Толуол (С7Н8)	от 0 до 20 млн'¹	ПНГ- воздух	10 ±1 (i-C₄H₈ 20 ±D	19 ±1 (i-C₄H₈28 ±2)	ГСО 10540-2014
Толуол (С7Н8)	от 0 до 1000 млн'¹	ПНГ- воздух	500 ±25 (i- С₄Н₈1000 ±50)	900 ±45 (i- C₄H₈1800 ±100)	ГСО 10540-2014
Ксилол (С₈Ню)	от 0 до 20 млн'¹	ПНГ- воздух	10 ±0,5 (i-C₄H₈20 ±1)	19 ±1 (i-C₄H₈38 ±2)	ГСО 10540-2014
Ксилол (С₈Ню)	от 0 до 1000 млн'¹	ПНГ- воздух	490 ±25 (i- C₄H₈1000 ±50)	882 ±44 (i- C₄H₈1800 ±100)	ГСО 10540-2014
Этилацетат (С₄Н₈О₂)	от 0 до 200 млн'¹	ПНГ- воздух	92 ±5 (i-C₄H₈20 ±1)	175±9 (i-C₄H₈38 ±2)	ГСО 10540-2014
Этилацетат (С₄Н₈О₂)	от 0 до 8000 млн'¹	ПНГ- воздух	4000 ±230 (i-C₄H₈870 ±50)	7600 ±400 (i-C₄H₈1650 ±100)	ГСО 10540-2014
Пары углеводородов CH (С2-С10)	от 0 до 40 млн'¹	ПНГ- воздух	20 ±1 (i-C₄H₈20 ±1)	38 ±2 (i-C₄H₈38 ±2)	ГСО 10540-2014
Пары углеводородов CH (С2-С10)	от 0 до 2000 млн'¹	ПНГ- воздух	1000 ±50 (i- C₄H₈1000 ±50)	1800 ±100 (i- C₄H₈1800 ±100)	ГСО 10540-2014
Пары бензина	от 0 до 2000 млн'¹	ПНГ- воздух	1000 ±50 (i- C₄H₈1000 ±50)	1800 ±100 (i- C₄H₈1800 ±100)	ГСО 10540-2014
Пары керосина	от 0 до 2000 млн'¹	ПНГ- воздух	1000 ±50 (i- C₄H₈1000 ±50)	1800 ±100 (i- C₄H₈1800 ±100)	ГСО 10540-2014
Пары дизельного топлива	от 0 до 2000 млн'¹	ПНГ- воздух	1000 ±50 (i- C₄H₈1000 ±50)	1800 ±100 (i- C₄H₈1800 ±100)	ГСО 10540-2014

Определяемый компонент

Диапазон измерений

Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения

Номер ГС по реестру ГСО или Источник ГС

ГС№1

ГС №2

ГС№3

Пары углеводородов нефти

от 0 до 2000 млн'¹

ПНГ-

воздух

1000 ±50 (i-

С₄Н₈1000 ±50)

1800 ±100 (i-

С₄Н₈1800 ±100)

ГСО 10540-2014

⁰ ПНГ-воздух - (поверочный нулевой газ) воздух марки А или Б по ТУ 6-21-5-82. (Измененная редакция, Изм. № 1)

Таблица А.5 - Значение коэффициентов пересчета на поверочный компонент для га-

зоанализаторов по измерительным каналам с фотоионизационным сенсором.

Определяемый компонент	Значение коэффициентов пересчета по изобутилену
Определяемый компонент	ki
Изобутилен (i-C₄H₈)	1,0
Ацетон (СзНбО)	1,0
Бензол (СбНб)	0,5
Толуол (С?Н₈)	0,5
Ксилол (С₈Ню)	0,49
Этилацетат (С₄Н₈0г)	4,6
Пары бензина	1,0
Пары керосина	1,0
Пары дизельного топлива	1,0
Пары углеводородов нефти	1,0
Пары углеводородов CH (С2-С10)	1,0
- Значение коэффициента пересчета для ПГС №1 (ПНГ-воздух) равно 1,0

(Измененная редакция, Изм. № 1)

Приложение Б

(обязательное)

Схема подачи газовых смесей, при поверке газоанализаторов

1 - баллон с ПГС (баллон с воздухом или азотом)

2-редуктор

3 -ротаметр
4 -калибровочная насадка
5 - газоанализатор
6 - выносной цифровой мультиметр или внешний регистрирующий прибор (ПК) (для исполнений без идикатора)

Рисунок Б.1 - Схема подачи ГС на газоанализаторы "ЭЛЬГАЗ" от баллонов со сжатыми газами ПГС-ГСО.

(Измененная редакция, Изм. № 1)

1- баллон с ПГС (баллон с воздухом или азотом)

2 - редуктор
3 - генератор газовых смесей
4 - калибровочная насадка

5 - газоанализатор
6 - выносной цифровой мультиметр или внешний регистрирующий прибор (ПК) (для исполнений без индикатора)

Рисунок Б.2 - Схема подачи ГС на газоанализаторы "ЭЛЬГАЗ" от генератора газовых смесей и термодиффузного генератора.

(Измененная редакция, Изм. № 1)

1- баллон с ПГС (баллон с воздухом или азотом, генератор газовых смесей и т.д.)

2 - редуктор
3 - вентиль тонкой регулировки

4 - ротаметр
5 - газоанализатор
6 - тройник

Рисунок Б.З - Схема подачи ГС на газоанализаторы "ЭЛЬГАЗ" от баллонов со сжатыми газами ПГС-ГСО (для приборов с насосом)

(Измененная редакция, Изм. № 1)

Приложение В

(обязательное)

Метрологические характеристики

Таблица В.1 - Метрологические характеристики газоанализаторов по измерительным ка-налам с электрохимическими сенсорами.

Определяемый компонент	Диапазон измерений определяемого компонента		Пределы основной допускаемой погрешности
Определяемый компонент	Диапазон измерений определяемого компонента		приведенной %	относительной, %
Азота диоксид (NO₂)	от 0 до 30 мг/м³	от 0 до 1 мг/м³ включ.	±20	-
	от 0 до 30 мг/м³	св. 1 до 30 мг/м³	—	±20
	от 0 до 500 мг/м³	от 0 до 50 мг/м³ включ.	±20	-
	от 0 до 500 мг/м³	св. 50 до 500 мг/м³	—	±20
Азота оксид (NO)	от 0 до 50 мг/м³	от 0 до 5 мг/м³включ.	±15	-
	от 0 до 50 мг/м³	св. 5 до 50 мг/м³	—	±15
	от 0 до 1 000 мг/м³	от 0 до 50 мг/м³ включ.	±10	-
	от 0 до 1 000 мг/м³	св. 50 до 1000 мг/м³	-	±10
Аммиак (NH3)	от 0 до 100 мг/м³	от 0 до 1 мг/м³ включ.	±20	-
	от 0 до 100 мг/м³	св. 1 до 100 мг/м³	—	±20
	от 0 до 500 мг/м³	от 0 до 20 мг/м³ включ.	±15	-
	от 0 до 500 мг/м³	св. 20 до 500 мг/м³	—	±15
	от 0 до 1500 мг/м³	от 0 до 100 мг/м³включ.	±15	-
	от 0 до 1500 мг/м³	св. 100 до 1500 мг/м³	-	±15
Водород хлористый (НС1)	от 0 до 30 мг/м³	от 0 до 5 мг/м³ включ.	±25	-
Водород хлористый (НС1)	от 0 до 30 мг/м³	св. 5 до 30 мг/м³	—	±25
Кислород (О2)	от 0 до 1 об. д., %	от 0 до 1 об. д., %	±5	-
	от 0 до 30 об. д., %	от 0 до 10 об. д., % включ.	±5	-
	от 0 до 30 об. д., %	св. 10 до 30 об. д., %	-	±5
	от 1 до 100 об. д., %	от 1 до 100 об. д., %	-	±5

Определяемый компонент	Диапазон измерений определяемого компонента		Пределы основной допускаемой погрешности
Определяемый компонент	Диапазон измерений определяемого компонента		приведенной %	относительной, %
Метанол (СНзОН)	от 0 до 20 мг/м³	от 0 до 5 мг/м³ в ключ.	±20	-
	от 0 до 20 мг/м³	св. 5 до 20 мг/м³	—	±20
	от 0 до 50 мг/м³	от 0 до 5 мг/м³ включ.	±20	-
	от 0 до 50 мг/м³	св. 5 до 50 мг/м³	—	±20
	от 0 до 200 мг/м³	от 0 до 10 мг/м³ включ.	±20	-
	от 0 до 200 мг/м³	св. 10 до 200 мг/м³	—	±20
	от 0 до 1 000 мг/м³	от 0 до 100 мг/м³ включ.	±20	-
	от 0 до 1 000 мг/м³	св. 100 до 1000 мг/м³	-	±20
Сероводород (H₂S)	от 0 до 10 мг/м³	от 0 до 3 мг/м³ включ.	±20	-
	от 0 до 10 мг/м³	св. 3 до 10 мг/м³	—	±20
	от 0 до 30 мг/м³	от 0 до 3 мг/м³ включ.	±10	-
	от 0 до 30 мг/м³	св. 3 до 30 мг/м³	—	±10
	от 0 до 200 мг/м³	от 0 до 10 мг/м³ включ.	±10
	от 0 до 200 мг/м³	св. 10 до 200 мг/м³	—	±10
Серы диоксид (SO₂)	от 0 до 10 мг/м³	от 0 до 1 мг/м³включ.	±15	-
	от 0 до 10 мг/м³	св. 1 до 10 мг/м³	—	±15
	от 0 до 30 мг/м³	от 0 до 1 мг/м³ включ.	±10	-
	от 0 до 30 мг/м³	св. 1 до 30 мг/м³	—	±15
	от 0 до 300 мг/м³	от 0 до 10 мг/м³ включ.	±10	-
	от 0 до 300 мг/м³	св. 10 до 300 мг/м³	—	±10
Углерода оксид (СО)	от 0 до 20 мг/м³	от 0 до 1 мг/м³включ.	±20%	-
	от 0 до 20 мг/м³	св. 1 до 20 мг/м³	-	±20%
	от 0 до 300 мг/м³	от 0 до 10 мг/м³ включ.	±10	-
	от 0 до 300 мг/м³	св. 10 до 300 мг/м³	—	±10
	от 0 до 1000 мг/м³	от 0 до 100 мг/м³ включ.	±10	-
	от 0 до 1000 мг/м³	св. 100 до 1000 мг/м³	-	±10
	от 0 до 5000 мг/м³	от 0 до 100 мг/м³включ.	±20	-
	от 0 до 5000 мг/м³	св. 100 до 5000 мг/м³	-	±20

Определяемый компонент	Диапазон измерений определяемого компонента		Пределы основной допускаемой погрешности
Определяемый компонент	Диапазон измерений определяемого компонента		приведенной¹), %	относительной, %
Формальдегид (Н₂СО)	от 0 до 30 мг/м³	от 0 до 0,5 мг/м³ включ.	±20	-
Формальдегид (Н₂СО)	от 0 до 30 мг/м³	св. 0,5 до 30 мг/м³	—	±20
Хлор (С1₂)	от 0 до 5 мг/м³	от 0 до 0,5 мг/м³включ.	±10	-
	от 0 до 5 мг/м³	св. 0,5 до 5 мг/м³	—	±10
	от 0 до 30 мг/м³	от 0 до 3 мг/м³ включ.	±10	-
	от 0 до 30 мг/м³	св. 3 до 30 мг/м³	—	±10
	от 0 до 100 мг/м³	от 0 до 10 мг/м³включ.	±10	-
	от 0 до 100 мг/м³	св. 10 до 100 мг/м³	-	±10
¹¹ - приведенная погрешность нормирована к верхнему значению диапазона измерений; - по дополнительному заказу возможна поставка газоанализаторов отградуированных в единицах измерений объемной доли млн'¹. Пересчёт результатов измерений, выраженных, в единицах массовой концентрации мг/м³, в объёмные доли, млн'¹ осуществляется автоматически для условий 20 °C и 101,3 кПа;

Таблица В.2 - Метрологические характеристики газоанализаторов по измерительным ка-налам с оптическими сенсорами

Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы ос но каемой пог	вной допус-решности
Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	абсолютной	относи тельной, %
Метан (СНд)	от 0 до 4,4 %. об.д. (от 0 до 100 % НКПР)	от 0 до 2,2 % об.д. включ. (от 0 до 50 % НКПР включ.)	±0,1 % об.д. (±3 % НКПР)	-
	от 0 до 4,4 %. об.д. (от 0 до 100 % НКПР)	(св. 2,2 до 4,4 %об.д.) св. 50 до 100% НКПР	-	±10
	от 1 до 100 % об.д.	от 1 до 100 % об.д.	±1 % об.д.	-
Этан (С₂Нб)	от 0 до 2,5 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,25 % об.д. (от 0 до 50 % НКПР)	±0,075 % об.д. (±3 % НКПР)	-
Пропан (СзШ)	от 0 до 1,7 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,85 % об.д. включ. (от 0 до 50 % НКПР включ.)	±0,05 % об.д. (±3 % НКПР)	-
	от 0 до 1,7 % об.д. (от 0 до 100 % НКПР)	св. 0,85 до 1,7 % об.д. (св. 50 до 100 % НКПР)	-	±10
	от 1 до 100 % об.д.	от 1 до 100 % об.д.	±1 % об.д.	-

Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы осно каемой пог]	вной допус-решности
Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	абсолютной	относительной, %
Бутан (С4Н10)	от 0 до 1,4 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)	±0,04 % об.д. (±3 % НКПР)	-
Изобутан (i-C₄Hio)	от 0 до 1,3 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,65 % об.д. (от 0 до 50 % НКПР)	±0,04 % об.д. (±3 % НКПР)	-
Пентан (С5Н12)	от 0 до 1,4 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)	±0,04 % об.д. (±3 % НКПР)	-
Изопентан (i-C₅Hi₂)	от 0 до 1,4 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)	±0,042 % об.д. (±3 % НКПР)	-
Гексан (СбНи)	от 0 до 1,0 % об.д. (от 0 до 100% НКПР)	от 0 до 1,0 % об.д. (от 0 до 100 % НКПР)	±0,03 % об.д. (±3 % НКПР)	-
Нонан (С9Н20)	от 0 до 0,7 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)	±0,02 % об.д. (±3 % НКПР)	-
Этилен (С2Н4)	от 0 до 2,3 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,15 % об.д. (от 0 до 50 % НКПР)	±0,07 % об.д. (±3 % НКПР)	-
Пропилен (СзН₆)	от 0 до 2,0 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,0 % об.д. (от 0 до 50 % НКПР)	±0,07 % об.д. (±3 % НКПР)	-
Ацетон (СзНбО)	от 0 до 2,5 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,25 % об.д. (от 0 до 50 % НКПР)	±0,08 % об.д. (±3 % НКПР)	-
Бензол (СбНб)	от 0 до 1,2 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,6 % об.д. (от 0 до 50 % НКПР)	±0,04% об.д. (±3 % НКПР)	-
Толуол (С7Н8)	от 0 до 1,1 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,55 % об.д. (от 0 до 50 % НКПР)	±0,03 % об.д. (±3 % НКПР)	-

Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы основной допускаемой погрешности
Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	абсолютной	относительной, %
Метанол (СНзОН)	от 0 до 6,0 % об.д. (от 0 до 100% НКПР)	от 0 до 3,0 % об.д. (от 0 до 50 % НКПР)	±0,2 % об.д. (±3 % НКПР)	-
Этанол (С2Н5ОН)	от 0 до 3,1 % об. д. (от 0 до 100% НКПР)	от 0 до 0,78 % об. д. (от 0 до 25 % НКПР)	±0,1 % об.д. ±3 % НКПР	-
Этанол (С2Н5ОН)	от 0 до 3,1 % об. д. (от 0 до 100% НКПР)	от 0 до 1,55 % об. д. (от 0 до 50 % НКПР)	±0,1 % об.д. ±3 % НКПР	-
Бензин²⁾³⁾	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-
Дизельное топливо²	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-
Керосин²⁾⁵⁾	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-
Сумма углеводородов СН	от 0 до 1,7 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,85 % об.д. включ. (от 0 до 50 % НКПР включ.)	±0,05 % об.д. (±3 % НКПР)	-
Сумма углеводородов СН	от 0 до 1,7 % об.д. (от 0 до 100 % НКПР)	св. 0,85 до 1,7 % об.д. (св. 50 до 100 % НКПР)	-	±10
Диоксид углерода (СО2)	от 0 до 5 % об.д.	от 0 до 2,5 % об.д.	±0,13% об.д.	-
	от 0 до 5 % об.д.	св.2,5 до 5 % об.д.	—	±10
	от 0 до 100 % об.д.	от 0 до 5 % об.д.	±0,3 % об.д.
	от 0 до 100 % об.д.	св.5 до 100 % об.д.	-	±10

- значение НКПР для определяемых компонентов по ГОСТ 30852.19-2002;

²⁾ - бензин керосин и дизельное топливо являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;
³⁾ - пары бензина по ГОСТ Р 51313-99, ГОСТ Р 51866-2002; ГОСТ 1012-2013;
⁴⁾ - пары керосина по ГОСТ Р 52050-2006;
⁵⁾ - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013.

Таблица В.З - Метрологические характеристики газоанализаторов по измерительным ка-налам с термокаталитическими и полупроводниковыми сенсорами

Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы основной допускаемой абсолютной погрешности
Водород (Н2)	от 0 до 1,00 % об.д.	от 0 до 1,00 % об.д.	±0,01 % об.д.
Водород (Н2)	от 0 до 4,0 % об.д. (от 0 до 100 % НКПР¹’)	от 0 до 2,0 % об. д. (от 0 до 50 % НКПР)	±0,1 % об.д. (±3 % НКПР)
Метан (СНд)	от 0 до 4,4 % об.д. (от 0 до 100 % НКПР)	от 0 до 2,2 % об.д. (от 0 до 50 % НКПР)	±0,1 % об.д. (±3 % НКПР)
Этан (СгНб)	от 0 до 2,5 % об.д. (от Одо 100% НКПР)	от 0 до 1,25 % об.д. (от 0 до 50 % НКПР)	±0,075 % об.д. (±3 % НКПР)
Пропан (СзНв)	от 0 до 1,0 % об.д.	от 0 до 1,0 % об.д.	±0,01 % об.д.
Пропан (СзНв)	от 0 до 1,7 % об.д. (от Одо 100% НКПР)	от 0 до 0,85 % об.д. (от 0 до 50 % НКПР)	±0,05% об.д. (±3 % НКПР)
Бутан (С4Н10)	от 0 до 1,4 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)	±0,04 % об.д. (±3 % НКПР)
Изобутан (1-С4Н10)	от 0 до 1,3 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,65 % об.д. (от 0 до 50 % НКПР)	±0,04 % об.д. (±3 % НКПР)
Пентан (С5Н12)	от 0 до 1,4 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)	±0,04 % об.д. (±3 % НКПР)
Изопентан (i-CsHn)	от 0 до 1,4 % об.д. (от Одо 100% НКПР)	от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)	±0,04 % об.д. (±3 % НКПР)
Гексан (СбНм)	от 0 до 1,0 % об.д. (от 0 до 100% НКПР)	от 0 до 0,5 % об.д. (от 0 до 50% НКПР)	±0,03 % об.д. (±3 % НКПР)
Нонан С9Н20	от 0 до 0,7 % об.д. (от Одо 100% НКПР)	от 0 до 0,35 % об.д. (от 0 до 50% НКПР)	±0,02 % об.д. (±3 % НКПР)
Этилен (С2Н4)	от 0 до 2,3 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,15 % об.д. (от 0 до 50 % НКПР)	±0,07 % об.д. (±3 % НКПР)
Пропилен (СзНб)	от 0 до 2 % об.д. (от Одо 100% НКПР)	от 0 до 1,0 % об.д. (от 0 до 50 % НКПР)	±0,07 % об.д. (±3 % НКПР)
Ацетон (СзНбО)	от 0 до 2,5 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,25 % об.д. (от 0 до 50 % НКПР)	±0,08 % об.д. (±3 % НКПР)
Бензол (СбНб)	от 0 до 1,2 % об.д. (от Одо 100% НКПР)	от 0 до 0,6 % об.д. (от 0 до 50 % НКПР)	±0,04 % об.д. (±3 % НКПР)
Толуол (С7Н8)	от 0 до 1,1 % об.д. (от Одо 100% НКПР)	от 0 до 0,55 % об.д. (от 0 до 50 % НКПР)	±0,03 % об.д. (±3 % НКПР)
Метанол (СНзОН)	от 0 до 6,0 % об.д. (от Одо 100% НКПР)	от 0 до 3,0 % об.д. (от 0 до 50% НКПР)	±0,2 % об.д. (±3 % НКПР)
Этанол (С2Н5ОН)	от 0 до 3,1 % об. д. (от 0 до 100% НКПР)	от 0 до 0,78 % об. д. (от 0 до 25% НКПР)	±0,1 % об.д. ±3 % НКПР
Этанол (С2Н5ОН)	от 0 до 3,1 % об. д. (от 0 до 100% НКПР)	от 0 до 1,55 % об. д. (от 0 до 50% НКПР)	±0,1 % об.д. ±3 % НКПР
Бензин²³	от Одо 100% НКПР	от 0 до 50 % НКПР	±5 % НКПР
Дизельное топливо²**	от Одо 100% НКПР	от 0 до 50 % НКПР	±5 % НКПР
Керосин²⁵	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР

Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы основной допускаемой абсолютной погрешности
Сумма углеводо-родов СН	от 0 до 1,0 % об.д. (от 0 до 100% НКПР)	от 0 до 0,5 % об.д. (от 0 до 50% НКПР)	±0,03 % об.д. (±3 % НКПР)
Сумма углеводо-родов СН	от 0 до 1,7 % об.д. (от 0 до 100% НКПР)	от 0 до 0,85 % об.д. (от 0 до 50% НКПР)	±0,05 % об.д. (±3 % НКПР)
¹¹ - значение НКПР для определяемых компонентов по ГОСТ 30852.19-2002. ²⁾ - бензин, керосин и дизельное топливо являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор; ³⁾ - пары бензина по ГОСТ Р 51313-99, ГОСТ Р 51866-2002; ГОСТ 1012-2013 ⁴⁾ - пары керосина по ГОСТ Р 52050-2006; ⁵⁾ - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013.

Таблица В.4 - Метрологические характеристики газоанализаторов по измерительным каналам с фотоионизационными сенсорами

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Пределы основной допускаемой приведенной погрешности¹) %
Изобутилен (i-C₄H₈)	от 0 до 40 млн"¹	±20
Изобутилен (i-C₄H₈)	от 0 до 2000 млн'¹	±20
Ацетон (СзНбО)	от 0 до 200 млн"¹	±20
Ацетон (СзНбО)	от 0 до 2000 млн"¹	±20
Бензол (СбНб)	от 0 до 20 млн"¹	±20
Бензол (СбНб)	от 0 до 1000 млн'¹	±20
Толуол (С7Н8)	от 0 до 20 млн'¹	±20
Толуол (С7Н8)	от 0 до 1000 млн"¹	±20
Ксилол (СвНю)	от 0 до 20 млн'¹	±20
Ксилол (СвНю)	от 0 до 1000 млн"¹	±20
Этилацетат (СдШОг)	от 0 до 200 млн'¹	±20
Этилацетат (СдШОг)	от 0 до 8000 млн"¹	±20
Пары углеводородов СН	от 0 до 40 млн'¹	±20
Пары углеводородов СН	от 0 до 2000 млн"¹	±20
Пары бензина²⁾	от 0 до 2000 млн"¹	±20
Пары керосина³⁾	от 0 до 2000 млн"¹	±20
Пары топливо дизельного⁴)	от 0 до 2000 млн'¹	±20

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы основной допускаемой приведенной погрешности¹ >%

Пары углеводородов нефти⁵⁾

от 0 до 2000 млн’¹

±20

¹¹ - приведенная погрешность нормирована к верхнему значению диапазона измерений;

²⁾ - пары бензина по ГОСТ Р 51313-99, ГОСТ Р 51866-2002; ГОСТ 1012-2013
³⁾ - пары керосина по ГОСТ Р 52050-2006;
⁴⁾ - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013;

^э) - пары нефти по ГОСТ Р 51858-2002.

- по дополнительному заказу возможна поставка газоанализаторов отградуированных в единицах измерений массовой концентрации мг/м³. Пересчёт результатов измерений, выраженных в объёмных долях, млн’¹, в единицы массовой концентрации, мг/м³, осуществляется автоматически для условий 20 °C и 101,3 кПа;

стр. 24/24

^1} Азот о.ч. сорт 1-ый по ГОСТ 9293-74;

Допускается использование ПНГ- воздуха марки А или Б по ТУ 6-21-5-82 вместо азота о.ч. сорт 1-й по ГОСТ 9293-74 (за исключением сенсоров на кислород, оксид азота, диоксид азота);

Допускается использование ГСО-ПГС как на основе азота, так и на основе воз

духа (за исключением ГСО по каналам кислорода, оксида азота и диоксида азота, для ко-торых является обязательным использование ГСО-ПГС на основе азота).________________

(Измененная редакция, Изм. № 1)

Техническая поддержка

Методика поверки «ГСИ.Газоанализаторы "ЭЛЬГАЗ"» (МП-104/05-2019 с изменением №1)

Методика поверки

ГСИ.Газоанализаторы "ЭЛЬГАЗ"

МП-104/05-2019 с изменением №1

ПРОММАШ ТЕСТ

916 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «ГСИ.Газоанализаторы "ЭЛЬГАЗ"» (МП-104/05-2019 с изменением №1)

Методика поверки

ГСИ.Газоанализаторы "ЭЛЬГАЗ"

МП-104/05-2019 с изменением №1

ПРОММАШ ТЕСТ

916 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

916 Кб
1 файл
