РАСХОДОМЕР-СЧЕТЧИК УЛЬТРАЗВУКОВОЙ ДНЕПР-7 (для воды и пара)

МЕТОДИКА ПОВЕРКИ

ДНПР.407252.007 ДМ

2007

Настоящая методика распространяется на расходомер-счетчик ультразвуковой ДНЕПР-7 (далее по тексту - расходомер-счетчик), предназначенный для измерения объемного расхода и объема жидкости (пара) в напорных трубопроводах, объемного расхода и объема жидкости в самотечных трубопроводах и коллекторах, и устанавливает методику их первичной и периодической поверки.

Расходомер-счетчик подлежит поверке с межповерочным интервалом - два года.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции поверки

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

5.1

Да

Да

2 Проверка электрического сопротивления изоляции

5.2.1

Да

Да

3 Опробование

5.2.2

Да

Да

4 Определение частоты излучаемых ультразвуковых колебаний

5.2.3

Да

Нет

5 Определение скорости распространения ультразвуковых колебаний

5.2.4

Да

Нет

6 Контроль основной относительной погрешности измерения расхода

5.3.1

Да

Да

7 Контроль основной приведенной погрешности преобразования расхода в токовый выходной сигнал

5.3.2

Да

Да

8 Контроль основной приведенной погрешности преобразования расхода в частотный выходной сигнал*

5.3.3

Да

Да

9 Контроль основной относительной погрешности измерения объема

5.3.4

Да

Да

10 Контроль основной относительной погрешности измерения уровня заполнения *

5.3.5

Да

Да

11 Определение геометрических размеров *

5.3.6

Нет

Да

Примечание. * только для безнапорных трубопроводов и лотков

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны быть применены средства поверки и вспомогательное оборудование, указанные в таблице 2.

Таблица 2

Номер пункта инструкции

Наименование средств поверки и вспомогательного оборудования, их характеристики, обозначение нормативного документа

5.2.1

Мегомметр, диапазон измерений до 500 МОм, напряжение 500 В, погрешность ±2,5 %

5.2.2

Вольтметр цифровой В7-40, диапазон измерений напряжения переменного тока 50 Гц до 300 В, погрешность ±1 %

5.2.2

Осциллограф С1-112, диапазон коэффициентов отклонения 5 мВ/дел -5 В/дел, погрешность ±5 %

5.2.2, 5.2.3,

5.3.1...5.3.4

Генератор сигналов низкочастотный Г3-118, диапазон частот (10.20000) Гц, погрешность ±1 %

5.2.2, 5.2.3,

5.3.1...5.3.4

Частотомер электронно-счетный Ч3-49, диапазон измерений (0,01.1,2 107) Гц, погрешность ±2,5 10-7

5.2.4

Толщиномер УТ-65, диапазон измерений (1.200) мм, погрешность ±0,1 мм, погрешность измерения скорости звука ±10 м/с.

5.3.2

Амперметр типа М1104, предел измерения 30 мА, класс точности 0,2

5.3.4

Секундомер, диапазон измерений 2 часа, погрешность ±1,8 с

5.3.6

Штангенциркуль, диапазон измерений 250 мм, погрешность ±0,1 мм

5.3.5, 5.3.6

Рулетка измерительная по ГОСТ 7502, класс точности 3

  • 2.2 Допускается применение других средств поверки с характеристиками не хуже, чем у вышеперечисленных.

  • 2.3 Применяемые при поверке средства измерений должны быть поверены и испытательное оборудование аттестовано в установленном порядке.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться правила безопасности, приведенные в эксплуатационной документации на расходомер-счетчик и применяемые средства поверки и вспомогательное оборудование.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 4.1 При проведении поверки должны быть соблюдены следующие условия: температура окружающего воздуха плюс (20±5) оС;

относительная влажность воздуха не более 80 %;

напряжение питания от 187 до 242 В ;

частота питающей сети (50± 1) Гц;

влияющие на работу расходомера-счетчика внешние электрические и магнитные поля, вибрации и тряска должны отсутствовать.

  • 4.2 Перед проведением поверки расходомер-счетчик должен выдерживаться при условиях, приведенных в 4.1 в течение 1 ч.

Перед проведением поверки необходимо выдержать расходомер-счетчик во включенном состоянии в течение 30 мин.

  • 4.3 Расходомер-счетчик и применяемые средства поверки подготовить к работе в соответствии с их эксплуатационной документацией.

5 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 5.1 Внешний осмотр

  • 5.1.1 При проведении внешнего осмотра должно быть установлено соответствие расходомера-счетчика следующим требованиям:

- комплектность должна соответствовать эксплуатационной документации расходомера-счетчика;

- составные части расходомера- счетчика и изоляция соединительных кабелей не должны иметь механических повреждений;

- маркировка составных частей расходомера- счетчика должна быть четкой .

  • 5.2 Опробование

  • 5.2.1 Проверка электрического сопротивления изоляции

Проверка электрического сопротивления изоляции силовых цепей производится с применением мегомметра номинальным напряжением 500 В.

Мегомметр подключается между соединенным вместе сетевым контактам и заземляющим контактом сетевой вилки блока питания (далее - БП) расходомера-счетчика, а его показания фиксируются через 1 мин после приложения напряжения.

Результат проверки считается положительным, если электрическое сопротивление изоляции цепей сетевого питания относительно заземляющего контакта не менее 20 МОм.

  • 5.2.2 Проверка функционирования

Подключить первый накладной ультразвуковой первичный преобразователь (далее ПП-1) к разъему «Датчик 1» на процессорном блоке (далее ПБ).

Подключить разъем «Датчик 2 выход» «Имитационного штекера» - к разъему "Датчик 2" на ПБ.

Подключить второй накладной ультразвуковой первичный преобразователь (далее ПП-2) к разъему «Датчик 2 вход».

Подключить разъем «Тест» «Имитационного штекера» к разъему «Тест» ПБ.

Смазать рабочие поверхности ПП-1 и ПП-2 тонким слоем смазки типа Литол-24 и соединить их вместе.

Для стационарного исполнения: соединить разъемы «Сигнал» ПБ и БП межблочным кабелем и подключить сетевой кабель к разъему «Сеть» на БП.

В стационарном исполнении для безнапорных трубопроводов и лотков соединить межблочным кабелем блоки ПБ и БИВ.

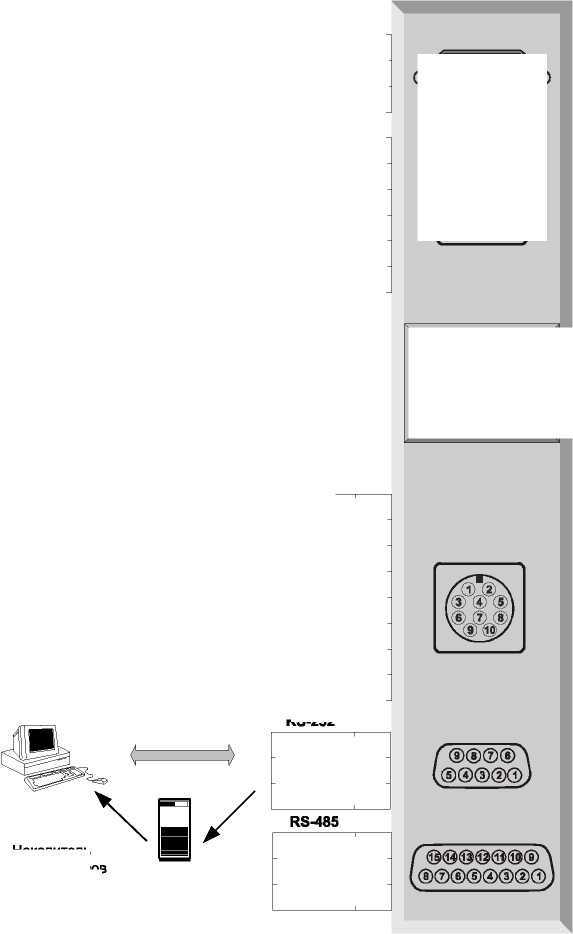

Схема соединений показана на рисунке 1 приложения Д.

Подключить миллиамперметр к разъему «Выход» на БП (контакты 1 «+» и 2 «-»).

На низкочастотном генераторе типа ГЗ-118 установить частоту 500 Гц, амплитуду (0,5±0,1) В, тип сигнала - синусоидальный. Подключить выход генератора к входу «Генератор» имитационного штекера.

Амплитуду и форму выходного сигнала низкочастотного генератора контролировать с помощью осциллографа типа С1-112.

Частоту внешнего генератора контролировать с помощью частотомера ЧЗ-49, подключенного параллельно выходу генератора.

Установить заглушку на штуцер блока БИВ (только у исполнения для безнапорных трубопроводов и лотков).

Установить переключатели имитационного штекера в режим поверки по скорости.

Измерить напряжения питания в сети переменного тока 220 В вольтметром В7-40. Включить расходомер-счетчик в сеть.

Для портативного варианта с ноутбуком включить ноутбук и загрузить программу «Доплеровский расходомер» «doppler.exe».

Результат операции проверки функционирования считается положительным, если на показывающем устройстве расходомера-счетчика высвечиваются показания расхода жидкости (пара).

  • 5.2.3 Определение частоты излучаемых ультразвуковых колебаний

Для проверки соответствия параметров расходомера-счетчика типовым значениям следует измерить частоту ультразвуковых колебаний fr, излучаемых расходомером на разъеме "Датчик 1".

Измерение осуществляется частотомером, например Ч3-49, подключенном к разъему "Датчик 1" (1-й контакт - земля, 2-й контакт - сигнал). Полученное значение частоты заносится в паспорт поверяемого расходомера-счетчика.

  • 5.2.4 Определение скорости распространения ультразвуковых колебаний

Скорость распространения ультразвуковых колебаний 0t определяется с помощью специального прибора - ультразвукового измерителя скорости звука, например, толщиномера типа УТ-65 на образце-свидетеле.

Образец-свидетель изготавливается в одном экземпляре из одной заготовки для всех держателей ультразвуковых излучателей. Он представляет собой прямоугольную призму размером (20х20х40) мм, с непараллельностью квадратных граней не более 0,05 мм. Размер длинной стороны призмы измеряется штангенциркулем с погрешностью не более ±0,1 мм.

На каждый образец-свидетель выписывается паспорт с указанием даты выпуска и геометрических размеров (длины, непараллельности) и скорости звука.

Скорость распространения ультразвуковых колебаний Ot определяется следующим образом:

  • - датчик толщиномера устанавливается на одну из квадратных сторон призмы.

  • - толщиномер устанавливается в режим измерения толщины. С помощью ручки настройки на индикаторе толщиномера устанавливается толщина образца-свидетеля из паспорта с погрешностью ±0,1 мм.

  • - толщиномер устанавливается в режим измерения скорости звука и с показывающего устройства считывается значение скорости звука в образце-свидетеле. Значение скорости звука в образце 0t заносится в паспорт поверяемого расходомера-счетчика.

5.3 Контроль метрологических характеристик

  • 5.3.1 Контроль относительной погрешности измерения объемного расхода

Требуемое значение объемного расхода задается имитационным способом.

Основная относительная погрешность расходомера-счетчика определяется при следующих относительных значениях Qi% объемного расхода (3±0,3), (10±1), (15±3), (30±3), (60±5) и (90±5) % от максимального значения для поверяемого расходомера-счетчика.

Относительный расход Qi% в процентах от максимального значения объемного расхода (Qmax) вводится для удобства проведения поверки

Q.% = 100% X Qi/Qmax ,                          (1)

где Qmax - максимальный объемный расход, м3/ч;

Qi - текущее значение объемного расхода, м3/ч.

Задаваемые имитационным методом значения объемного расхода Qi вычисляется по формуле:

Qi =Q%i XQmax /100%,                          (2)

где Qi% - значения относительного расхода.

Максимальный объемный расход (Qmax) для различных номинальных диаметров трубопроводов в зависимости от вида среды и номера диапазона измерений приведен в таблицах 1, 2 и 3 приложения А.

Если реальный диаметр трубопровода не совпадает со значениями, приведенными в таблицах 1, 2, 3 и 4 приложения А, то Qmax рассчитывается по нижеприведенным формулам.

Для насыщенного пара:

Q„.x = 1,9024x 10-6 x2 х(Дв)3 x f xSin(a)/C,                (3)

где Qmax - максимальный объемный расход, м3/ч;

f0 - частота излучаемого сигнала, Гц - (паспортное значение);

a - значение угла призмы датчика - (паспортное значение);

С - скорость звука в датчике, м/с - (паспортное значение);

N - номер диапазона измерения, 1; 2; 3 (паспортное значение);

Дв - числовое значение внутреннего диаметра трубопровода в месте установки ПП, выраженного в миллиметрах (паспортное значение).

Для воды:

- для трубопровода круглого сечения

Qmax = 2,120575 X 10-3 X 2* АДв )2,

- для прямоугольного лотка

Qmax =1,35X10-3X2* XHXL1,

- для лотка трапециидальной формы

Qmax =1,35X10-3X2* XH[(L1+L2)/2],

где L1 - числовое значение ширины лотка внизу, выраженной в миллиметрах (паспортное значение);

L2 - числовое значение ширины лотка вверху, выраженной в миллиметрах (паспортное значение);

H - числовое значение высоты лотка, выраженной в миллиметрах, (паспортное значение).

Для лотков другого типа QmaK вычисляется по МИ 2406-97.

Для воздуха:

Qmax = 2,120575X10-3 X2* *(Дв?,                      (6а)

Где N - номер диапазона измерения, 5; 6; 7 (паспортное значение);

Значение объемного расхода имитируется соответствующими значениями частоты внешнего низкочастотного генератора синусоидальных сигналов. Задаваемое значение частоты внешнего генератора Fi (Гц), при значениях относительных расходов равных Qi%= 3; 10; 15; 30; 60; 90% определяется по формуле:

Fi = Fmax XQ%i/100%,                         (7)

где Fmax - максимальная частота, соответствующая максимальному расходу, Гц.

Полученные значения частоты Fi устанавливаются на выходе внешнего генератора и контролируются частотомером с дискретностью до 0,01 Гц.

Максимальная частота Fmax, в герцах, вычисляется по формуле:

Fmax = m X 2N X f0 X Sin(aV C ,

(8)

где m = 1,5 м/с - масштабный коэффициент;

f0 - частота излучаемого сигнала, Гц - (паспортное значение);

a - значение угла призмы датчика,° - (паспортное значение);

С - скорость звука в датчике, м/с - (паспортное значение);

N - номер диапазона измерения, 1; 2; 3 (паспортное значение).

Для типовых значений:

а = 60°;

С = 2700 м/с;

f0 = 500000 Гц;

N = 2.

Типовое значение Fmax= 963,18 Гц.

Типовая градуировочная таблица представлена в приложении В.

Показания частотомера записываются в графу Fi таблицы 1 протокола поверки, приведенного в приложении Б.

Объемный расход Qi вычисляется по формуле (2) и записывается в соответствующую графу протокола поверки. Образец заполнения протокола поверки представлен в таблице 1 приложения В.

Основная относительная погрешность измерения объемного расхода рассчитывается по формуле:

S,еи- й) / ft]x 100,                          (9)

где Qui - значение расхода, измеренного расходомером-счетчиком, м3/ч;

Qi - заданный объемный расход, м3/ч.

Результат операции поверки считают положительным, если значения основной относительной погрешности измерений объемного расхода при всех заданных значениях объемного расхода находятся в пределах ±2 %.

  • 5.3.2 Контроль основной приведенной погрешности преобразования объемного расхода в токовый выходной сигнал производится при значениях расхода приведенных в пункте 5.3.1.

Выходной сигнал постоянного тока измеряется с помощью цифрового вольтметра, например, В7-54, в режиме измерения постоянного тока, который подключается к разъему «Выход» на БП (контакты 1 «+» и 2 «-»).

Расчетные значение тока Ioi (мА), для выходного сигнала (0...5) мА определяются по формуле:

Ioi= 5 X Qi %/100% ,                            (10)

Расчетные значение тока 1о (мА), для выходного сигнала (4...20) мА определяется по формуле:

Ioi =16XQi%/100% +4,                          (11)

Полученные значения 1о записываются в соответствующую графу таблицы 1 протокола поверки, приведенного в приложении Б.

Образец заполнения протокола поверки представлен в таблице 2 приложения В.

Основная приведенная погрешность при преобразовании расхода жидкости в токовый выходной сигнал, в процентах, вычисляется по нижеприведенным формулам

Для расходомеров-счетчиков с выходным сигналом (0...5) мА:

S, = [„, - Io, )/5]х 100,                           (12)

Для расходомеров с выходным сигналом (4...20) мА:

S, =[([ - Io, )/16]x 100,                          (13)

Результат операции поверки считается положительным, если значения основной приведенной погрешности SI преобразования объемного расхода в токовый выходной сигнал при всех заданных значениях объемного расхода находятся в пределах ±1,5 %.

  • 5.3.3 Контроль основной приведенной погрешности преобразования объемного расхода в частотный выходной сигнал производится при значениях расхода приведенных в пункте 5.3.1.

Частота выходного сигнала измеряется с помощью частотомера, например, Ч3-57, который подключается к разъему «Выход» на БП (контакты 3 «+» и 4 «-»).

Расчетное значение частоты выходного сигнала Бы, (Гц), определяется по формуле:

Foi =Qi /K,                                   (14)

где К - коэффициент преобразования

м3

ч х Гц

(паспортное значение)

Соответствующие значениям Qi% расчетные частоты выходного сигнала (FjBWx) расходомера-счетчика записываются в соответствующую графу таблицы 1 протокола поверки, приведенного в приложении Б.

Образец заполнения протокола поверки представлен в таблице 3 приложения В.

Основная относительная погрешность при преобразовании объемного расхода в частотный выходной сигнал 5F, в процентах, вычисляется по формуле:

Ъ =[((„ -Е,)/F,100,                       (15)

Результат операции поверки считают положительным, если значения основной приведенной погрешности преобразования объемного расхода в частотный выходной сигнал при всех заданных значениях объемного расхода находятся в пределах ±2 %.

  • 5.3.4 Контроль основной относительной погрешности измерения объема

Основная относительная погрешность измерения объема определяется при значениях объемного расхода по п. 5.3.1.

При периодической поверке поверка при 3 % объемного расхода не производится.

Продолжительность измерения количества жидкости (пара) должна выбираться таким образом, чтобы за время измерения счетчик набрал не менее 500 единиц наименьшего разряда.

В начале измерения следует записать начальное показание счетчика количества N1, в кубических метрах, и соответствующее время начала измерений Т1 (по индикатору БП).

Затем, после увеличения показаний счетчика не менее, чем на 500 единиц младшего разряда, необходимо записать конечные показания счетчика N2, в кубических метрах, и соответствующее время Т2 окончания цикла измерений (по индикатору БП).

Допускается проводить ускоренную поверку, которая производится следующим образом.

При смене показаний в младшем разряде показывающего устройства включить секундомер, записать показания счетчика N1 и время начала измерения Т1 (по секундомеру).

После увеличения показаний счетчика на число единиц младшего разряда не менее, чем приведено в таблице 3, записать конечные показания счетчика N2 и соответствующее время окончания цикла измерений Т2 (по секундомеру).

Если погрешность, полученная при ускоренной поверке, превышает допустимую, необходимо повторить поверку расходомера-счетчика без сокращения времени поверки, т.е. при увеличении показаний не менее, чем на 500 единиц младшего разряда.

Рекомендуемое время проведения поверки счетчика объема для различных значений объемного расхода приведено в таблице 3

Таблица 3

Значение

объемного

расхода, %

3

10

15

30

60

90

Количество единиц младшего разряда

50

50

50

50

100

100

Рекомендуемое время измерения (минут)

90

30

20

10

5

3

Объем, измеренный расходомером-счетчиком, Vui, в метрах кубических, определяется по формуле:

Vui = N2-N1,                            (16)

Заданное значение объема определяется по формуле:

Vg= Q.xfa -T),                           (V)

где Т1 - время начала измерения, ч;

Т 2 - время окончания измерения, ч ;

Qi - заданный объемный расход, м3/ч.

Относительная погрешность расходомера-счетчика при измерении объема SV, в процентах, определяется по формуле:

Sy =|V. - Vq.) I Vjx 100 ,                           (113)

Полученные значения записываются в соответствующую графу таблицы 1 протокола поверки, приведенного в приложении Б.

Результат операции поверки считают положительным, если значения основной относительной погрешности при измерении объема при всех заданных значениях объемного расхода находятся в пределах ±2 %.

  • 5.3.5 Контроль метрологических характеристик расходомера-счетчика для безнапорных трубопроводов и коллекторов.

  • 5.3.5.1 Контроль метрологических характеристик расходомера-счетчика для безнапорных трубопроводов и коллекторов производят по пунктам 5.3.1; 5.3.2; 5.3.3 и 5.3.4 при 100% уровне заполнения. Для этого на штуцер блока БИВ необходимо установить заглушку.

  • 5.3.5.2 Контроль основной относительной погрешности измерения уровня заполнения

Основную относительную погрешность измерения уровня заполнения определяют в пяти поверяемых отметках соответствующих (3±0,3), (10±1), (15±3), (30+3), (60+5) и (90+5) % от максимального уровня наполнения Hmax (паспортное значение), но не менее 30 мм.

Внешний вид установки для контроля основной относительной погрешности измерения уровня приведена в приложении Г.

Измерение уровня наполнения производится по рулетке, закрепленной на измерительной трубке. Начало рулетки совмещается с нижним концом измерительной трубки.

Вертикальность измерительной трубки обеспечивается грузом массой не менее 1 кГ, закрепленным в нижней части измерительной трубки. Измерительная трубка подвешивается на штативе за гибкий шланг и работает как отвес, обеспечивая вертикальность измерительной трубки и линейки.

В каждой отметке проводят пять измерений и определяют основную относительная погрешность измерения уровня по формуле:

(20)

х 100,

где НР - среднее значение уровня по пяти показаниям расходомера-счетчика, мм;

Н0 - уровень по рулетке, мм.

Показания уровня по расходомеру-счетчику записываются в графу Н таблицы 2 протокола поверки, приведенного в приложении Б.

Значение уровня заполнения по рулетке установки записывается в соответствующую графу протокола поверки. Образец заполнения протокола поверки представлен в таблице 4 приложения В.

Результат поверки считается положительным, если значения основной относительной погрешности измерения уровня заполнения не превышает ±1,5 %.

  • 5.3.6 Определение геометрических размеров трубопровода

Определение номинальных значений геометрических размеров трубопровода производится по методике, изложенной в п. 9.5 руководства по эксплуатации.

Результаты замеров геометрических размеров трубопровода фиксируются в протоколе обмера трубопровода, представленном в приложении К руководства по эксплуатации.

Внутренний диаметр трубопровода фиксируется в паспорте на прибор до 0,01 мм.

Определение метрологических характеристик счетчика-расходомера заключается в определении отклонения измеренного номинального значения внутреннего диаметра трубопровода от значения указанного в паспорте.

Отклонение фактического значения внутреннего диаметра трубопровода от его паспортного значения не должно превышать ±1 %.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1 При проведении поверки результаты измерений и вычислений заносятся в протокол по форме приложения Б.

  • 6.2 Положительные результаты поверки расходомеров-счетчиков оформляются записью в паспортах, удостоверенной нанесением оттиска поверительного клейма, или выдачей свидетельства о поверке установленной формы.

Составные части расходомеров-счетчиков пломбируются в местах, предусмотренных эксплуатационной документацией.

  • 6.3 При отрицательных результатах поверки расходомеры-счетчики к выпуску в обращение не допускаются, свидетельства аннулируются, клейма гасятся и выдается извещение о непригодности с указанием причин. После ремонта расходомеры-счетчики должны быть предоставлены на повторную поверку.

ПРИЛОЖЕНИЕ А

ДИАПАЗОНЫ ИЗМЕРЕНИЙ РАСХОДА ЖИДКОСТИ ДЛЯ НАПОРНЫХ

ТРУБОПРОВОДОВ

ДИАПАЗОНЫ ИЗМЕРЕНИЙ РАСХОДА ВОДЫ

Таблица 1

Номинальный диаметр, мм

Объемный расход, м3

Диапазон измерения

1

2 (основной)

3

(0,05.1,5) м/с

(0,1..

3) м/с

(0,2.6) м/с

Qmin

Qmax

Qmin

Qmax

Qmin

Qmax

DN20

0,05

1,7

0,1

3,4

0.2

6,8

DN25

0,08

2,7

0,16

5,3

0,32

10,6

DN32

0,13

4,3

0,26

8,7

0,52

17,4

DN40

0,20

6,8

0,41

13,6

0,81

27,1

DN50

0,32

10,6

0,64

21,2

1,27

42,4

DN65

0,54

17,9

1,08

35,8

2,15

71,7

DN80

0,81

27,1

1,63

54,3

3,26

108,6

DN100

1,27

42,4

2,54

84,8

5,09

169,6

DN125

1,99

66,3

3,98

132,5

7,95

265,1

DN150

2,86

95,4

5,73

190,9

11,45

381,7

DN200

5,09

169,6

10,18

339,3

20,36

678,6

DN250

7,95

265,1

15,9

530,2

31,81

1060,3

DN300

11,45

381,7

22,90

763,4

45,80

1526,8

DN350

15,59

519,5

31,17

1039,1

62,34

2078,2

DN400

20,36

678,6

40,72

1357,2

81,43

2714,3

DN500

31,81

1060,3

63,62

2120,6

127,23

4241.1

DN600

45,80

1526,8

91,61

3053,6

183,22

6107,3

DN700

62,34

2078,2

124,69

4156,3

249,38

8312,7

DN800

81,41

2714,3

162,86

5428,7

325,72

10857

DN1000

127,2

4241,1

254,47

8482,3

508,94

16964

DN1200

183,2

6107,3

366,44

12214

732,87

24429

DN1400

249,4

8312,7

498,76

16625

997,52

33250

DN1600

325,7

10857

651,44

21714

1302,88

43429

ДИАПАЗОНЫ ИЗМЕРЕНИЙ РАСХОДА НАСЫЩЕННОГО ПАРА

Таблица 2

Номинальный диаметр, мм

Объемный расход, м3

Диапазон измерения

1

2 (основной)

3

Qmin

Qmax

Qmin

Qmax

Qmin

Qmax

DN20

0.14

4.8

0.29

9.7

0.58

19.3

DN25

0.28

9.4

0.57

18.8

1.13

37.7

DN32

0.59

19.8

1.19

39.5

2.37

79.1

DN40

1.16

38.6

2.32

77.2

4.63

154.4

DN50

2.26

75.4

4.52

150.8

9.05

301.6

DN65

4.97

165.6

9.94

331.3

19.88

662.6

DN80

9.26

308.8

18.53

617.7

37.06

1235.3

DN100

18.10

603.2

36.19

1206.3

72.38

2412.7

DN125

35.34

1178.1

70.68

2356.2

141.37

4712.3

DN150

61.07

2035.7

122.14

4071.4

244.29

8142.9

DN200

144.76

4825.4

289.52

9650.8

DN250

282.74

9424.6

565.48

18849.2

DN300

488.57

16285

977.1

32571

DN350

775.83

25861

1551.6

51722

DN400

1158.1

38603

-

-

DN500

2261.9

75397

-

-

DN600

3908.5

130286

-

-

DN700

6206.6

206889

-

-

Примечание: диапазоны расхода пара указаны для следующих параметров датчиков:

СКОРОСТЬ ЗВУКА [м/с] = 2868.0

УГОЛ ПРИЗМЫ = 60

ЧАСТОТА ГЕНЕРАТОРА = 525 кГц

ДИАПАЗОНЫ ИЗМЕРЕНИЙ РАСХОДА ДЛЯ ЖИДКОСТИ БЕЗНАПОРНЫХ

ТРУБОПРОВОДОВ

Таблица 3

Номинальный диаметр, мм

Объемный расход, м3

Диапазон измерений

1

2 (основной)

3

(0,05.1,5) м/с

(0,1...3) м/с

(0,2.6) м/с

Qmin

Qmax

Qmin

Qmax

Qmin

Qmax

DN100

0,42

42,4

0,85

84,8

1,70

169,6

DN125

0,66

66,3

1,33

132,5

2,65

265,1

DN150

0,95

95,4

0,191

190,9

3,82

381,7

DN200

1,70

169,6

3,39

339,3

6,79

678,6

DN250

2,65

265,1

5,30

530,2

10,60

1060,3

DN300

3,82

381,7

7,64

763,4

15,27

1526,8

DN350

5,20

519,5

10,39

1039,1

20,78

2078,2

DN400

6,79

678,6

13,57

1357,2

27,14

2714,3

DN500

10,60

1060,3

21,21

2120,6

42,41

4241.1

DN600

15,27

1526,8

30,54

3053,6

61,07

6107,3

DN700

20,78

2078,2

41,56

4156,3

83,13

8312,7

DN800

27,14

2714,3

54,29

5428,7

108,57

10857

DN1000

42,41

4241,1

84,82

8482,3

199,64

16964

DN1200

61,07

6107,3

122,14

12214

244,29

24429

DN1400

83,13

8312,7

166,25

16625

332,50

33250

DN1600

108,57

10857

217,14

21714

434,29

43429

Диапазоны измерения объемного расхода воздуха

Таблица 4

Номинальный диаметр, мм.

Объемный расход, м3

Диапазон измерения

5

6

7

0,75 - 24 м/с

1,5 - 48 м/с

3 - 96 м/с

Qmin

Qmax

Qmin

Qmax

Qmin

Qmax

50

5.09

169.6

10.18

339.3

20.36

678.6

65

8.60

286.7

17.20

573.4

34.40

1146.8

80

13.03

434.3

26.06

868.6

52.12

1737.2

100

20.36

678.6

40.72

1357.2

81.43

2714.3

125

31.81

1060.3

63.62

2120.6

127.23

4241.1

150

45.80

1526.8

91.61

3053.6

183.22

6107.3

200

81.43

2714.3

162.86

5428.7

325.72

10857.3

250

127.23

4241.1

254.47

8482.3

508.94

16964.6

300

183.22

6107.3

366.44

12214.5

732.87

24429.0

350

249.38

8312.7

498.76

16625.3

997.52

33250.6

400

325.72

10857.3

651.44

21714.7

1302.88

43429.4

500

508.94

16964.6

1017.88

33929.2

2035.75

67858.4

600

732.87

24429.0

1465.74

48858.0

2931.48

97716.1

700

997.52

33250.6

1995.04

66501.2

3990.07

133002.4

800

1302.88

43429.4

2605.76

86858.7

5211.52

173717.5

900

1648.96

54965.3

3297.92

109930.6

6595.83

219861.2

1000

2035.75

67858.4

4071.50

135716.8

8143.01

271433.6

1100

2463.26

82108.6

4926.52

164217.3

9853.04

328434.6

1200

2931.48

97716.1

5862.97

195432.2

11725.93

390864.3

1300

3440.42

114680.7

6880.84

229361.3

13761.68

458722.7

1400

3990.07

133002.4

7980.15

266004.9

15960.29

532009.8

ПРИЛОЖЕНИЕ Б

Форма Протокола

поверки ультразвукового расходомера-счетчика ДНЕПР-7

Тип___________________ заводской №________________

Дата выпуска ________________________20____г.

Предприятие-изготовитель ____________________________

Место проведения поверки ____________________________

Начало поверки______________

Окончание поверки_______________

Температура окружающего воздуха ___________

Относительная влажность воздуха ___________

Внешний осмотр ___________________________________________

Сопротивление изоляции _____________

Опробование _________________________________

Средства измерений использованные для поверки (тип, зав. №, дата поверки):

Мегомметр _____________________________________________________

Генератор ______________________________________________________

Частотомер _____________________________________________________

Вольтметр ______________________________________________________

Толщиномер ____________________________________________________

Секундомер _____________________________________________________

Другие __________________________________________________________

Таблица 1

Расчетные значения

Показания приборов

Погрешность, %

Час тота ге-нер.

Fi,

Гц

Отн. расх.

Qi%

Объ-емн. расход

Qi, м3

Вых.

ток

Iio, мА

Вых. частота,

FOi, Гц

Объ

ем

Vgi,3 м3

Объ емн. расход QMi, м3

Время измерения, час.

Показания по объему, м3

Объем Vuiм3

Вых. ток

Ii, мА

Вых. частота,

Fi, Гц

Расхо-

,4^ §Qi

Токового выхода,

Sii

Частотного выхода,

§Fi

Объе

ма,

5vi

T1

T2

N1

N2

Максимальное значение

погрешности расходомера-счетчика _______________%.

Выводы о результатах поверки

Подпись лица, проводившего поверку

Дата "___"______________20____г.

Таблица 2 (только для расходомеров-счетчиков с блоком БИВ)

Блок БИВ заводской № ________________

Относи

тельный уровень, %

Абсолютный уровень, мм (не менее 30 мм)

Заданное значение уровня по рулетке, мм

Измеренное значение уровня, мм

Абсолютная погрешность измерения уровня, мм

Относительная погрешность измерения уровня, %

1

2

3

4

5

среднее значение

3

10

15

30

60

90

Максимальное значение погрешности измерения уровня _______ %

Выводы о результатах поверки:

Подпись лица, проводившего поверку

Дата "___"______________20____г.

ПРИЛОЖЕНИЕ В

ТИПОВАЯ ГРАДУИРОВОЧНАЯ ТАБЛИЦА

РАСХОДОМЕР-СЧЕТЧИК ДНЕПР-7 N КОНТРОЛИРУЕМАЯ СРЕДА - ВОДА ВНУТРЕННИЙ ДИАМЕТР ТРУБОПРОВОДА [мм] = 100.00 МАКСИМАЛЬНАЯ СКОРОСТЬ ПОТОКА [м/с] = 3.00 НОМЕР ДИАПАЗОНА ИЗМЕРЕНИЯ = 2 МИНИМАЛЬНЫЙ РАСХОД [куб.М/ч] = 2.5447 МАКСИМАЛЬНЫЙ РАСХОД [куб.М/ч] = 84.8230 ВЫХОДНОЙ УНИФИЦИРОВАННЫЙ СИГНАЛ - ТОКОВЫЙ 0-5 мА ВЫХОДНОЙ УНИФИЦИРОВАННЫЙ СИГНАЛ - ЧАСТОТНЫЙ

ПАРАМЕТРЫ ЧАСТОТНОГО ВЫХОДА: МИНИМАЛЬНАЯ ЧАСТОТА [Гц] = 8.48 МАКСИМАЛЬНАЯ ЧАСТОТА [Гц] = 848.23 КОЭФФИЦИЕНТ ЧАСТОТЫ [(куб.М/ч)/Гц] = 0.1 ВЕС ИМПУЛЬСА [литров/имп] = 0.02777778

ПАРАМЕТРЫ ДАТЧИКОВ: СКОРОСТЬ ЗВУКА [м/с] = 2700.0 УГОЛ ПРИЗМЫ [град] = 60.00 ЧАСТОТА ГЕНЕРАТОРА [кГц] = 500.0

Частота генератора, Гц

Относительный объемный расход Qi%

Объемный расход, м3

Частота выходного сигнала, Гц

Выходной ток, (0-5) мА

28.87

3.0

2.54

25.45

0.15

96.23

10.0

8.48

84.82

0.50

144.36

15.0

12.72

127.23

0.75

288.76

30.0

25.45

254.47

1.50

577.68

60.0

50.89

508.94

3.00

866.78

90.0

76.34

763.41

4.50

Подпись

ОБРАЗЦЫ ПРОТОКОЛОВ ПОВЕРКИ

Место проведения поверки _________ЗАО_ДНЕПР____________

Начало поверки ________________________

Окончание поверки _____________________

Температура окружающего воздуха ___________

Относительная влажность воздуха ___________

Таблица 1

Расчетные значения

Показания прибора

Погрешность,

%

Частота ге-нера-тора,

Гц

Относительный расход

Q %

Объемный

расход, м3

Объем,

3

м

Время измерен, с

Показания расходомера-счетчика

Объ-

3

ем, м

N1

N2

28.88

3.0

2.54

50.045

71235.7

0.0

50.4

50.4

0.73

96.23

10.0

8.48

50.035

21235.7

0.0

50.4

50.4

0.73

288.76

30.0

25.45

50.417

7132.6

52.5

103.4

50.9

0.96

577.68

60.0

50.89

50.170

3548.8

104.8

154.5

49.7

-0.94

866.78

90.0

76.34

51.018

2405.9

165.0

215.9

50.9

-0.23

Максимальное значение погрешности расходомера-счетчика 0.96 % Выводы о результатах поверки: годен

Подпись лица, производившего поверку _______________________

Дата "____"________________________ 20____ г.

Место проведения поверки _________ЗАО_ДНЕПР____________

Начало поверки ________________________

Окончание поверки _____________________

Температура окружающего воздуха ___________

Относительная влажность воздуха ___________

Таблица 2

Частота генератора, Гц

Относительный расход Q %

Объемный

расход, м3

Выходной ток (0-5) мА

Измеренный выходной ток, мА

Погрешность, %

28.88

3.0

2.54

0.1500

0.1496

-0.91

96.23

10.0

8.48

0.5000

0.4954

-0.92

144.36

15.0

12.72

0.7500

0.7462

-0.51

288.76

30.0

25.45

1.5000

1.5098

0.65

577.68

60.0

50.89

3.0000

3.0213

0.71

866.78

90.0

76.34

4.5000

4.4764

-0.52

Максимальное значение погрешности расходомера-счетчика 0.92 % Выводы о результатах поверки:

Подпись лица, производившего поверку _______________________

Дата "____"________________________ 20____ г.

Место проведения поверки _________ЗАО_ДНЕПР____________

Начало поверки ________________________

Окончание поверки _____________________

Температура окружающего воздуха ___________

Относительная влажность воздуха ___________

Таблица 3

Частота генератора, Гц

Относительный расход Q %

Объемный

расход, м3

Расчетная выходная частота, Гц

Измеренная выходная частота, Гц

Погрешность, %

28,88

3.0

254

25.45

25.39

0.90

96.23

10.0

8.48

84.82

85.59

0.91

144.36

15.0

12.72

127.23

126.23

-0.79

288.76

30.0

25.45

254.47

254.48

0.00

577.68

60.0

50.89

508.94

509.64

0.14

866.78

90.0

76.34

763.41

759.93

-0.46

Максимальное значение погрешности расходомера-счетчика 0.91 % Выводы о результатах поверки:

Подпись лица, производившего поверку _______________________

Дата "____"________________________ 20____ г.

Место проведения поверки _________ЗАО_ДНЕПР____________

Блок БИВ, заводской номер № ___________

Начало поверки ________________________

Окончание поверки _____________________

Температура окружающего воздуха ___________

Относительная влажность воздуха ____________

Таблица 4

Относительный уровень, %

Абсолютный уровень, мм (не менее 30 мм)

Заданное значение уровня по рулетке, мм

Среднее значение измеренного уровня, мм

Абсолютная погрешность измерения уровня, мм

Относительная погрешность измерения уровня, %

3

30

10

100

15

150

30

300

60

600

90

900

Максимальное значение

погрешности измерения уровня _______ %

Выводы о результатах поверки:

Подпись лица, производившего поверку _______________________

Дата "____"________________________ 20____ г.

ПРИЛОЖЕНИЕ Г

Установка для контроля основной абсолютной погрешности измерения уровня

2.4Hmax

ПРИЛОЖЕНИЕ Д

Схема соединений

f®@@®®®®®)

Датчик 1

1

GND

2

PIEZAMP

Датчик 2

1

GND

2

SIGNAL

Тест

10

НО

11

Н100%

12

V

13

н

14

SELECT

15

GND

Сигнал

1

GND

2

+12 V

3

OS1

4

F1

5

VRXD

6

GND

7

+12 V

8

l-UR

9

VTXD

10

NSD

Процессорный блок

ПБ

сч

I

Сеть

J

Выход

1

Нуль-модем ный СОМ-СОМ кабель

S Т I-со С[

т I-го Е[

Генератор

-

-

-

-

и

LJ

Амперметр

Накопитель данных архивов Днепр-7

Рисунок 1

-220V

1

GND

2

-220V

3

Частотомер

IOUT+

1

IOUT-

2

FOUT1 +

3

FOUT1-

5

FOUT2+

6

FOUT2-

7

Сигнал

GND

1

+12 V-A

2

OS1

3

F1

4

GND

7

+12V-B

8

OS2

9

F2

10

RS-232

RXD

2

TXD

3

GND

5

A

1

В

2

IGND

3

\ /

Блок питания

БП

Генеральный директор

>й':'еском]7<гк.

БобровнйкВ.М

PZ-X Xoxbv

СОГЛАСОВАНО

УТВЕРЖДАЮ

Кисилев С. В

гиево-Посадского

1еевский ЦСМ»

2007 г.

« 07 » _____июня

РАСХОДОМЕР - СЧЕТЧИК УЛЬТРАЗВУКОВОЙ ДНЕПР - 7

МЕТОДИКА ПОВЕРКИ

Лист утверждения

ДНПР.407252.007 ДМ

ИНВ. № ПОДП

ПОДП. И ДАТА

ВЗАИМ. ИНВ. №

ВЗАИМ ИНВ №

ПОДП. И ДАТА

29

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
