Методика поверки «Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-3.0 Б 062» (МП 165-16-14 )

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе

ФГУП «ВНИИФТРИ»

Инструкция Комплекс автоматизированный измерительно-вычислительный

ТМСА 1.0-3.0 Б 062

Методика поверки 165-16-14 МП

2016 г.

СОДЕРЖАНИЕ

• 1 ВВОДНАЯ ЧАСТЬ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6 УСЛОВИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

  • 8.2 Опробование

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение относительной погрешности измерений амплитудного распределения

электромагнитного поля, абсолютной погрешности измерений фазового распределения электромагнитного поля

• 8.3.2 Определение относительной погрешности измерений относительных уровней

амплитудных диаграмм направленности и абсолютной погрешности измерений фазовых диаграмм направленности

• 8.3.3 Определение относительной погрешности измерений коэффициента усиления антенн.... 15

• 8.3.4 Определение диапазона рабочих частот

• 8.3.5 Определение размеров рабочей области сканирования

• 8.3.6 Определение сектора углов восстанавливаемых диаграмм направленности

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок комплекса автоматизированного измерительно-вычислительного ТМСА 1.0-3.0 Б 062, изготовленного ООО «НПП «ТРИМ СШП Измерительные системы», г. Санкт-Петербург, заводской № 062 (далее - комплекс).

Первичная поверка комплекса проводится при вводе его в эксплуатацию и после ремонта.

Периодическая поверка комплекса проводится в ходе его эксплуатации и хранения.

• 1.2 Комплекс предназначен для измерений радиотехнических характеристик антенн.

• 1.3 Поверка комплекса проводится не реже одного раза в 24 (двадцать четыре) месяца и после каждого ремонта.

При проведении поверки комплекса должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

3.1 При проведении поверки комплекса должны быть применены средства измерений, указанные в таблице 2.

Таблица 2 - Средства измерений для поверки комплекса

• 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерения соответствующих параметров с требуемой точностью.

• 3.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

• 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в области радиотехнических измерений в порядке, установленном в ПР 50.2.012-94 «ГСП. Порядок аттестации поверителей средств измерений», и имеющим квалификационную группу электробезопасности не ниже третьей.

• 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-3.0 Б 062. Руководство по эксплуатации. ТМСА 062. 003. 00Б РЭ».

• 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности», а также требования безопасности, приведённые в эксплуатационной документации на составные элементы комплекса и средства поверки.

• 5.2 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

• 6.1 При проведении поверки комплекса должны соблюдаться условия, приведенные в таблице 3.

Таблица 3 - Условия проведения поверки комплекса

• 7.1 Проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

• 7.2 Подготовить средства поверки к проведению измерений в соответствии с руководствами по их эксплуатации.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При проведении внешнего осмотра комплекса проверить:

• - комплектность и маркировку комплекса;

• - наружную поверхность элементов комплекса, в том числе управляющих и питающих кабелей;

• - состояние органов управления;

• 8.1.2 Проверку комплектности комплекса проводить сличением действительной комплектности с данными, приведенными в разделе «Комплект поставки» документа «Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-3.0 Б 062. Паспорт. ТМСА 062. 003. 00Б ПС» (далее-ПС).

• 8.1.3 Проверку маркировки производить путем внешнего осмотра и сличением с данными, приведенными в ПС.

• 8.1.4 Результаты внешнего осмотра считать положительными, если:

• - комплектность и маркировка комплекса соответствует ПС;

• - наружная поверхность комплекса не имеет механических повреждений и других дефектов;

• - управляющие и питающие кабели не имеют механических и электрических повреждений;

• - органы управления закреплены прочно и без перекосов, действуют плавно и обеспечивают надежную фиксацию;

• - все надписи на органах управления и индикации четкие и соответствуют их функциональному назначению.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить, комплекс признается непригодным к применению.

• 8.2.1 Идентификация программного обеспечения (далее - ПО)

  • 8.2.1.1 Включить персональные компьютеры (далее - ПК), для чего:

• - на блоке источника бесперебойного питания нажать кнопку ВКЛ;

• - нажать на системном блоке ПК кнопку включения;

• - включить монитор.

После загрузки операционной системы WINDOWS 7 на экране монитора ПК наблюдать иконку программы Vector.

Установить далее на ПК программу, позволяющую определять версию и контрольную сумму файла по алгоритму MD5, например, программу «HashTab».

• 8.2.1.2 Выбрать в папке TRIM файл FrequencyMeas.exe, нажать на правую кнопку мыши на файле и выбрать пункт «Свойства». Открыть вкладку «Хеш-суммы файлов». Наблюдать контрольную сумму файла FrequencyMeas.exe по алгоритму MD5. Открыть вкладку «О программе». Наблюдать значение версии файла FrequencyMeas.exe. Результаты наблюдения зафиксировать в рабочем журнале.

• 8.2.1.3 Повторить операции п. 8.2.1.2 для программ NFCalc.exe и AmrView.exe.

• 8.2.1.4 Сравнить полученные контрольные суммы и версии с их значениями, записанными в ПС. Результат сравнения зафиксировать в рабочем журнале.

• 8.2.1.5 Результаты идентификации ПО считать положительными, если полученные идентификационные данные ПО соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные ПО

В противном случае результаты проверки соответствия ПО считать отрицательными и последующие операции поверки не проводить, комплекс признается непригодным к применению.

8.2.2 Проверка работоспособности

• 8.2.2.1 Подготовить комплекс к работе в соответствии с РЭ.

• 8.2.2.2 Проверить работоспособность аппаратуры комплекса путем проверки отсутствия сообщений об ошибках и неисправностях при загрузке программного продукта для измерений в ближней зоне «FrequencyMeas».

• 8.2.2.3 Проверить работоспособность всех приводов прецизионного четырехкоординатного Т-сканера:

• - при перемещении по оси Ох;

• - при перемещении по оси Оу;

• - при перемещении по оси Oz;

• - при вращении каретки зонда в плоскости поляризации.

• 8.2.2.4 Соединить при помощи перемычки соединитель кабеля «вход антенны-зонда» и соединитель кабеля «выход испытываемой антенны». В соответствии с эксплуатационной документацией подготовить к работе векторный анализатор цепей (далее - ВАЦ) из состава комплекса, перевести последний в режим измерений модуля комплексного коэффициента передачи. Установить следующие настройки ВАЦ:

• - полоса анализа от 1 до 3 ГГц;

• - ширина полосы пропускания 1 МГц;

• - уровень мощности выходного колебания порта генератора ВАЦ 0 дБ (мВт).

На экране векторного анализатора цепей наблюдать результат измерений частотной зависимости модуля коэффициента передачи. При этом должны отсутствовать резкие изменения полученной характеристики, свидетельствующие о неудовлетворительном состоянии радиочастотного тракта комплекса.

• 8.2.2.5 Результаты поверки считать положительными, если прецизионный четырехкоординатный Т-сканер обеспечивает перемещение антенны-зонда по осям Ох, Оу, Oz и в плоскости поляризации, на экране векторного анализатора цепей наблюдается результат измерений частотной зависимости модуля коэффициента передачи без резких изменений, а также отсутствует программная или аппаратная сигнализация о неисправностях комплекса.

• 8.3 Определение метрологических характеристик

  • 8.3.1 Определение относительной погрешности измерений амплитудного распределения электромагнитного поля, абсолютной погрешности измерений фазового распределения электромагнитного поля

    • 8.3.1.1 Относительную погрешность измерений амплитудного распределения электромагнитного поля <5, , дБ, определить по формуле (1):

8_а = 201g(l + AS_z),                                   (1)

5

/S + 1.1^^ + 0_А2

(2) (3)

(4)

где 0_Ai - погрешность измерений модуля комплексного коэффициента передачи анализатором из состава комплекса;

0_А2 - погрешность измерений, обусловленная неидеальной поляризационной развязкой антенн-зондов из состава комплекса;

S - среднее квадратическое отклонение результатов измерений амплитудного распределения;

А - результат измерений амплитудного распределения;

А - среднее арифметическое результатов измерений амплитудного распределения; t - коэффициент Стьюдента для заданного числа реализаций измерений амплитудного

распределения.

Абсолютную погрешность измерений фазового распределения электромагнитного поля А_ф , градус, определить по формуле (5):

(5)

т /          \

7=1

т -1

(8)

где 0_Ф] - погрешность измерений фазы комплексного коэффициента передачи анализатором из состава комплекса, рад;

0_Ф2 - погрешность измерений фазы, обусловленная неточностью позиционирования антенны-зонда в плоскости сканирования, рад;

0_ФЗ- погрешность измерений фазы, обусловленная случайными перегибами радиочастотного тракта комплекса, рад;

S<p - среднее квадратическое отклонение результатов измерений фазового распределения, рад;

ф - результат измерений фазового распределения, рад;

(р - среднее арифметическое результатов измерений фазового распределения, рад.

Относительные погрешности измерений амплитудного распределения электромагнитного поля и абсолютные погрешности измерений фазового распределения электромагнитного поля определить при относительных уровнях амплитудного распределения от минус 10 до минус 50 дБ с интервалом 10 дБ при соотношениях сигнал/шум на входе приемного канала анализатора не менее 10 дБ.

Относительные погрешности измерений амплитудного распределения электромагнитного поля и относительные погрешности измерений фазового распределения электромагнитного поля определить на частотах 1; 2; 3 ГГц.

На частотах от 1 до 2 ГГц ограничиться формулами (9), (10):

= 20lg(l + l.l#:, +<?:,);                                    (9)

л,_р=—+<’«+<’.;,■                          (Ю)

71

Частные составляющие погрешности измерений (слагаемые в выражениях (2), (3), (6), (7)) определить по следующим методикам.

• 8.3.1.2 Погрешность измерений модуля комплексного коэффициента передачи векторным анализатором цепей из состава комплекса определить при помощи аттенюатора Agilent 84908М.

В измерительный тракт комплекса внести аттенюатор таким образом, чтобы он соединял разъемы радиочастотных кабелей для подключения испытываемой антенны и антенны-зонда. Ослабление аттенюатора установить равным 0 дБ.

Провести полную двухпортовую калибровку векторного анализатора цепей из состава комплекса в комплекте с штатными радиочастотными кабелями и аттенюатором в диапазоне частот от 1 до 3 ГГц в соответствии с технической документацией на него.

Установить следующие настройки векторного анализатора цепей:

• - полоса анализа от 1 до 3 ГГц;

• - ширина полосы пропускания 500 Гц;

• - режим измерений модуля комплексного коэффициента передачи S21;

• - количество точек 3601.

Без подачи мощности с выхода генератора ВАЦ провести измерения модуля комплекс

также нижний предел измерений модуля коэффициента передачи на уровне (N+10), дБ, что соответствует соотношениям сигнал/шум на входе приемного канала ВАЦ 10 дБ.

Увеличивая мощность сигнала генератора, зафиксировать опорный уровень, при кото

ром обеспечивается условие

Изменяя ослабление аттенюатора от 10 до 50 дБ с шагом 10 дБ, провести измерения модуля комплексного коэффициента передачи.

Погрешность измерений модуля комплексного коэффициента передачи на каждой частоте /, указанной в п. 8.3.1.1, рассчитать как разницу (в логарифмических единицах) между из

ем ослабления аттенюатораL(f'), дБ, записанным в его технической документации (свидетельстве о поверке):

^Ш=512Ш-ад),

За погрешность 0_М для каждого номинала ослабления, соответствующего относительному уровню амплитудного распределения электромагнитного поля М, принять максимальное значение погрешности измерений 0_AX(f')соответствующего номинала ослабления аттенюатора в установленной полосе частот в линейном масштабе:

fl^^max-lO ²⁰

Результаты поверки записать в таблицу 4.

Таблица 4 - Результаты оценки погрешности измерений модуля комплексного коэффициента передачи векторным анализатором цепей из состава комплекса

• 8.3.1.3 Погрешность измерений, обусловленную неидеальной поляризационной развязкой антенн-зондов из состава комплекса, определить по формуле (13):

е_А2 =(1+ю^0|/</77')² -1,                                          (13)

где кт' - минимальный уровень кроссполяризационной развязки антенн-зондов из состава комплекса, принимаемый равным минус 20 дБ.

• 8.3.1.4 Погрешность измерений фазы комплексного коэффициента передачи векторным анализатором цепей из состава комплекса определить с помощью набора мер коэффициентов передачи и отражения 85056А и аттенюатора Agilent 84908М.

В измерительный тракт комплекса внести аттенюатор и меру фазового сдвига из состава набора 85056А таким образом, чтобы они соединяли разъемы радиочастотных кабелей для подключения испытываемой антенны и антенны-зонда. Ослабление аттенюатора установить равным 0 дБ.

Провести полную двухпортовую калибровку векторного анализатора цепей из состава комплекса в комплекте с штатными радиочастотными кабелями, аттенюатором и мерой в диапазоне частот от 1 до 3 ГГц в соответствии с технической документацией на него.

Изменяя ослабление аттенюатора от 10 до 50 дБ с шагом 10 дБ, провести измерения фазы комплексного коэффициента передачи при следующих настройках векторного анализатора цепей:

• - полоса анализа от 1 до 3 ГГц;

• - ширина полосы пропускания 500 Гц;

• - уровень мощности выходного колебания минус 10 дБ (мВт);

• - режим измерений фазы комплексного коэффициента передачи S21;

• - количество точек 3601.

Погрешность измерений фазы комплексного коэффициента передачи на каждой частоте/ , указанной в п. 8.3.1.1, рассчитать как разницу между измеренным значением фазы коэффициента передачи arg(S12(/)), рад, и действительным значением установленного фазового сдвига мерыФ^(Л)(/), рад, записанным в его технической документации:

С (Z) = arg( si 2(/)) - Ф^т (Z),                         (14)

За погрешность в_(1Л для каждого номинала относительного уровня фазового распределения электромагнитного поля принять максимальное значение погрешности измерений 0^ (Z) соответствующего номинала ослабления аттенюатора в установленной полосе частот:

C>=max^ (Z)}.                            (15)

Результаты поверки записать в таблицу 5.

Таблица 5 - Результаты оценки погрешности измерений фазы комплексного коэффициента пе-редачи векторным анализатором цепей из состава комплекса

• 8.3.1.5 Погрешность измерений фазы, обусловленную неточностью позиционирования антенны-зонда в плоскости сканирования, определить с помощью системы лазерной координатно-измерительной API OMNITRAC.

Подготовить комплекс к измерению характеристик антенн в ближней зоне в соответствии с РЭ.

Подготовить систему лазерную координатно-измерительную API OMNITRAC к измерению в соответствии с эксплуатационной документацией на нее.

Оптический отражатель из состава системы лазерной координатно-измерительной API OMNITRAC закрепить на антенну-зонд, установленную на сканере из состава комплекса, в соответствии со схемой, приведенной на рисунке 1.

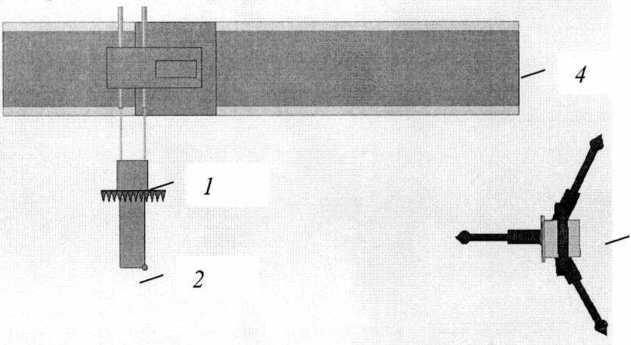

1 - антенна-зонд; 2 - оптический отражатель; 3 - система API OMNITRAC; 4 - сканер Рисунок 1 - Схема измерений характеристик позиционирования сканера

С помощью программы ручного управления сканером (рис. 2) в соответствующей вкладке программного продукта для измерений в ближней зоне «FrequencyMeas» переместить антенну-зонд в крайнее центральное левое положение. Зафиксировать показания API OMNITRAC.

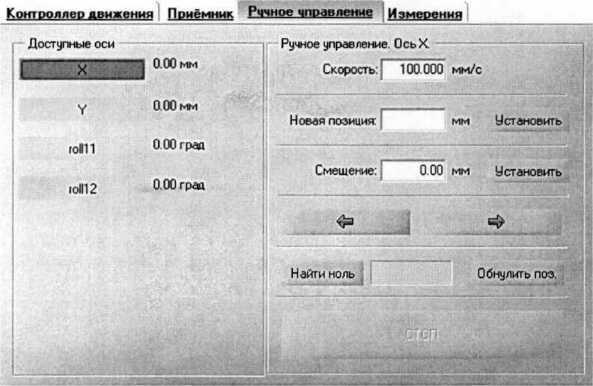

Рисунок 2 - Меню программы для ручного управления движением сканера

Перемещая антенну-зонд с установленным оптическим отражателем вдоль оси Ох в пределах рабочей зоны сканера с шагом Л_тт/2, где Х_тт - минимальная длина волны, соответствующая верхней границе диапазона рабочих частот комплекса, до срабатывания механического ограничителя, фиксировать показания системы лазерной координатно-измерительной API OMNITRAC.

С помощью программы ручного управления сканером (рисунок 2) в соответствующей вкладке программного продукта для измерений в ближней зоне «FrequencyMeas» переместить антенну-зонд в крайнее центральное нижнее положение. Зафиксировать показания API OMNITRAC.

Перемещая антенну-зонд с установленным оптическим отражателем вдоль оси Оу в пределах рабочей зоны сканера с шагом Л._т1П/2, до срабатывания механического ограничителя, фиксировать показания системы лазерной координатно-измерительной API OMNITRAC.

Рассчитать погрешность позиционирования антенны-зонда как разницу между координатами вертикальной плоскости измерений системы лазерной координатно-измерительной API OMNITRAC и измеренными координатами положения антенны-зонда Az, м.

С помощью программы ручного управления сканером в соответствующей вкладке программного продукта для измерений в ближней зоне «FrequencyMeas» наклонить ось Y в крайнее положение. Зафиксировать показания API OMNITRAC. Снять показания API OMNITRAC в части угла наклона. Повторить действия по определению погрешности позиционирования антенны-зонда.

Погрешность измерений фазы А^>(/), рад, обусловленную неточностью позиционирования антенны-зонда в плоскости сканирования, для каждого номинала частоты, указанного в п. 8.3.1.1, оценить по формуле (16):

A^(/) = A-Az,                                  (16)

где к = 2;г/Я - волновое число, 1/м;

А - длина волны, соответствующая частотам, указанным в п. 8.3.1.1, м.

За погрешность измерений фазы 0_ф2 для каждого номинала частоты, указанного в п.

8.3.1.1, принять среднее квадратическое значение погрешности, определенное по формуле (17):

i=0

где М - число точек, в которых проводились измерения пространственного положения антенны-зонда.

Размеры рабочей области сканирования по осям Ох и Оу рассчитать как разницу между показаниями системы лазерной координатно-измерительной API OMNITRAC в момент срабатывания механического ограничителя сканера и ее показаниями при установке антенны-зонда в крайние положения.

• 8.3.1.6 Погрешность измерений фазы, обусловленную случайными перегибами радиочастотного тракта комплекса определить с помощью набора меры отражения из состава мер коэффициентов передачи и отражения 85056А.

В измерительный тракт комплекса внести меру отражения таким образом, чтобы он замыкал соединитель радиочастотного кабеля для подключения антенны-зонда.

Провести однопортовую калибровку векторного анализатора цепей из состава комплекса в диапазоне частот от 2 до 3 ГГц в соответствии с технической документацией на него.

Провести измерения фазы комплексного коэффициента отражения при следующих настройках векторного анализатора цепей:

• - полоса анализа от 2 до 3 ГГц;

• - ширина полосы пропускания 500 Гц;

• - уровень мощности выходного колебания минус 10 дБ (мВт);

• - режим измерений фазы комплексного коэффициента отражения SI 1.

С помощью программы ручного управления сканером (рисунок 2) в соответствующей вкладке программного продукта для измерений в ближней зоне «FrequencyMeas» переместить антенну-зонд в крайнее нижнее положение.

Перемещая антенну-зонд с установленным оптическим отражателем вдоль оси хОу в пределах рабочей зоны сканера с шагом 20 см, фиксировать показания векторного анализатора цепей.

За оценку погрешности измерений фазы, обусловленную случайными перегибами радиочастотного тракта комплекса, принять разницу между максимальным и минимальным значением измеренной фазы комплексного коэффициента отражения на частоте 3 ГГц.

• 8.3.1.7 Оценку среднего квадратического отклонения результатов измерений амплитудного и фазового распределений (АФР) проводить методом прямых измерений с многократными наблюдениями распределения поля, формируемого на плоскости сканирования рупорной антенной П6-123 из состава комплекта АПК 1-40Б.

Антенну П6-123 установить на опорно-поворотное устройство в положение, соответствующее вертикальной поляризации, таким образом, чтобы плоскость раскрыва была параллельна плоскости сканирования.

Используя режим ручного или дистанционного управления сканера, установить антенну-зонд соосно с антенной П6-123 в положение, соответствующее вертикальной поляризации.

Расстояние между раскрывами антенны П6-123 и антенны-зонда установить равным в пределах ЗА,, где А - максимальная длина волны измеряемого поддиапазона частот.

Запустить программу измерений в частотной области.

В соответствии с РЭ на комплекс установить полосу частот векторного анализатора цепей от 2 до 3 ГГц, ширину полосы пропускания 100 Гц, шаг перестройки по частоте 0,5 ГГц, уровень мощности выходного сигнала векторного анализатора цепей 10 дБ (мВт).

Далее установить следующие настройки:

• - шаг сканирования - не более А/2;

• - режим сканирования - непрерывное сканирование без реверса;

• - поляризация измеряемой антенны - вертикальная;

• - поляризация зонда - вертикальная;

• - размеры области сканирования 1200 х 1400 мм.

Нажать кнопку «НАЧАТЬ ИЗМЕРЕНИЯ».

Измерить АФР не менее 7 раз с интервалом не менее 5 мин (далее по тексту - результаты измерений АФР, полученные в ходе одного сканирования, - реализация).

Запустить программу расчета характеристик антенн по данным в ближнем поле nfcalc.exe, входящую в комплект поставки комплекса. На частоте 3 ГГц рассчитать амплитудные и фазовые (pj распределения, а также среднее квадратическое отклонение результатов измерений амплитудного и фазового распределений по формулам (4) и (8).

• 8.3.1.8 Результаты поверки считать положительными, если значения погрешности измерений амплитудного распределения электромагнитного поля при соотношении сигнал/шум на входе приемного канала векторного анализатора цепей не менее 10 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ находятся в следующих пределах для относительных уровней амплитудного распределения:

-10 дБ                                  ±0,3 дБ;

-20 дБ                                  ±0,5 дБ;

-30 дБ                                  ±1,1 дБ;

-40 дБ                                  ±2,0 дБ;

-50 дБ                                  ±2,1 дБ,

а значения погрешности измерений фазового распределения электромагнитного поля при соотношении сигнал/шум на входе приемного канала векторного анализатора цепей не менее 10 дБ

находятся в следующих пределах при относительном уровне амплитудного распределения:

±4°;

±4°;

±5°;

±7°; ±10°.

В противном случае результаты проверки считать отрицательными, последующие операции поверки не проводить, комплекс признается непригодным к применению.

• 8.3.2 Определение относительной погрешности измерений относительных уровней амплитудных диаграмм направленности и абсолютной погрешности измерений фазовых диаграмм направленности

  • 8.3.2.1 Определение относительной погрешности измерений относительных уровней амплитудных диаграмм направленности (АДН) и фазовых диаграмм направленности (ФДН) осуществить методом математического моделирования с учетом результатов, полученных в п. 8.3.1 настоящего документа, путем сравнения невозмущенных амплитудных диаграмм направленности, определенных для антенн с равномерным синфазным распределением токов на апертуре, и тех же диаграмм направленности, но с учетом погрешности измерений амплитудного и фазового распределений (АФР).

  • 8.3.2.2 Невозмущенную диаграмму направленности оценить следующим образом.

Размеры плоскости сканирования выбрать из критерия максимального сектора углов восстанавливаемой ДН, равного 65°, по формулам (18) и (19):

L_x=a + 2R-tg0,                                 (18)

L_y = b + 2R- tg(p,                                          (19)

где Lx, Ly- размеры плоскости сканирования в соответствующих плоскостях, м;

а, b - размеры раскрыва в соответствующих плоскостях, м, а = b > 5Л_тах, где 2_тах - длина волны, соответствующая частотам 1; 2 и 3 ГГц;

R - измерительное расстояние, R = (3 - 8) Л_тах, м;

0, <р- сектор углов восстановленной ДН в соответствующих плоскостях, 0 = ср = 65°.

Интервал дискретизации выбрать равным 0,5Л_тах.

Для частоты 1 ГГц пересчитать АФР в раскрыве антенны в АФР на плоскости сканирования по формуле (20):

(20)

где J(х₂, у₂) - АФР на плоскости сканирования;

(х-2, уз) - координаты на плоскости сканирования, м; Ао - амплитуда сигнала (Ao = 1 В);

<ро - фаза сигнала (tpo = 0 рад)',

- число шагов сканирования в каждой из плоскостей, где Дх, Ду - шаг сканирования в плоскости X и Y, соответственно.

Рассчитать нормированную амплитудную диаграмму направленности и фазовую диаграмму направленности по формулам (21) и (22): р       _ Л 2   2    \^(^(^Х2’Уг ))\

^{A U}’^V ~ ^{U V} МАХ^(3(х_г,у_г))\У

^(w,v) = arg[3(J(x₂,y₂))]

где |...| - модуль комплексной величины;

3 (...) - оператор двумерного дискретного преобразования Фурье;

МАХ - максимальное значение амплитудной диаграммы направленности; arg - аргумент функции; и = sin в • cos (р, v = sinO- sin (р - угловые координаты.

• 8.3.2.3 Амплитудную диаграмму антенны и ФДН с учетом погрешности измерений АФР оценить следующим образом.

Значения погрешности измерений амплитудного и фазового распределений для каждого относительного уровня амплитудного распределения М задавать программно с учетом оценки погрешности измерений АФР, полученных в п. 8.3.1, для условия соотношения сигнал/шум 10 дБ:

SA = Norm(0, ст² а ),                                      (23)

3(р = Norm(Q, <г²р ),

где Norm - генератор случайных величин, распределенных по нормальному закону;

<т_А - среднее квадратическое отклонение результатов измерений амплитудного распределения = 1020/2,45;

- среднее квадратическое отклонение результатов измерений фазового распределения (У_А = Д_ф/2,45.

Рассчитать амплитудное и фазовое распределения ЭМП на плоскости сканирования с учетом погрешности их измерений по формуле (24):

J* (х₂ ,у₂) = \j(x₂, у₂ )(1 + А4)ехр(у (arg(j(x₂, у₂)) + А^)).                 (24)

Аналогичным образом провести расчет «возмущенных» ДН 7 раз. При каждой последующей реализации воспроизводить новые случайные величины по законам (23).

• 8.3.2.4 Погрешности измерений относительных уровней АДН и ФДН оценить следующим образом.

Среднее квадратическое отклонение результатов измерений уровней АДН и ФДН в двух главных сечениях при <р=0 и ф=л/2 рассчитать по формулам (25) и (26):

к-\

сгТ^ =

(25)

(26)

где к - число реализаций моделирования, к = 7.

Рассчитать погрешность измерений уровней АДН и ФДН по формулам (27) и (28): 5F_a =±201g(l + 2,45o-Fj;

(28)

Аналогичные расчеты провести для номиналов частот, указанных в п. 8.3.2.2.

• 8.3.2.5 Результаты поверки считать положительными, если значения относительной погрешности измерений относительных уровней амплитудных диаграмм направленности до уровней (при соотношении сигнал/шум на входе приемного канала анализатора не менее 10 дБ,

кроссполяризационной развязке антенны-зонда не менее 20 дБ, динамическом диапазоне измеренного амплитудного распределения антенны не менее 50 дБ), не превышают пределов:

и значения абсолютной погрешности измерений фазовых диаграмм направленности (при соотношении сигнал/шум на входе приемного канала анализатора не менее 10 дБ, кроссполяризационной развязке антенны-зонда не менее 20 дБ, динамическом диапазоне измеренного амплитудного распределения антенны не менее 50 дБ) при относительных уровнях амплитудных диаграмм, не превышают пределов:

10 дБ

20 дБ

30 дБ

40 дБ

50 дБ

В противном случае результаты проверки считать отрицательными, последующие операции поверки не проводить, комплекс признается непригодным к применению.

• 8.3.3.1 Относительную погрешность измерений коэффициента усиления определить расчетным путем при использовании результатов измерений, полученных в п. 8.3.2 настоящей МП.

Относительную погрешность измерений коэффициента усиления 5, дБ, рассчитать по формуле (29):

(29)

где <5/ - погрешность измерений АДН до уровней минус 10 дБ; дз - погрешность коэффициента усиления эталонной антенны; дз - погрешность за счет рассогласования.

За погрешность дз принять максимальное из двух значений, рассчитанных по формулам

6:

(30) (31)

где Гэ, Ги, Гк - коэффициенты отражения входов эталонной, испытываемой антенн, входа векторного анализатора цепей из состава комплекса.

Модуль коэффициента отражения связан с коэффициентом стоячей волны по напряжению (КСВН) соотношением (32):

• 8.3.3.2 При расчетах погрешности за счет рассогласования значение КСВН эталонной антенны, используемой при проведении измерений, не должно превышать 1,2, испытываемой антенны - 2,0, КСВН входа анализатора - 1,2.

• 8.3.3.3 Результаты поверки считать положительными, если значения относительной погрешности измерений коэффициента усиления антенны методом замещения при КСВН испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны, дБ:

  0,5 дБ

  0,8 дБ

±0,8 дБ;

±1,1 дБ;

• 1,5 дБ                    ±1,8 дБ;

2,0 дБ                    ±2,3 дБ.

В противном случае результаты проверки считать отрицательными, последующие операции поверки не проводить, комплекс признается непригодным к применению.

• 8.3.4.1 Проверку диапазона рабочих частот проводить по результатам проверки погрешности измерений амплитудного и фазового распределений.

• 8.3.4.2 Результаты поверки считать положительными, если в диапазоне частот от 1 до 3 ГГц значения погрешности измерений амплитудного и фазового распределений не превышают установленных значений (см. п. 8.3.1). В этом случае диапазон частот комплекса составляет от 1 до 3 ГГц.

В противном случае результаты проверки считать отрицательными, последующие операции поверки не проводить, комплекс признается непригодным к применению.

• 8.3.5.1 Определение размеров рабочей области сканирования осуществить по результатам измерений, выполненных в соответствии с п. 8.3.1.5 настоящего документа.

• 8.3.5.2 Результаты поверки считать положительными, если размеры рабочей области сканирования комплекса (длина х высота) не менее 3,9 х 4,0 м.

В противном случае результаты проверки считать отрицательными, последующие операции поверки не проводить, комплекс признается непригодным к применению.

• 8.3.6.1 Определение сектора углов восстанавливаемых диаграмм направленности осуществить по результатам определения погрешности измерений по п. 8.3.2.

• 8.3.6.2 Результаты поверки считать положительными и сектор углов восстанавливаемой амплитудной диаграммы направленности в азимутальной и угломестной плоскостях составляет от минус 65° до 65°, если при заданных в п. 8.3.2 условиях моделирования (секторы углов 0 и ср) рассчитанные значения относительной погрешности измерений относительных уровней амплитудных диаграмм направленности не превышают установленных в п. 8.3.2 значений.

В противном случае результаты проверки считать отрицательными, последующие операции поверки не проводить, комплекс признается непригодным к применению.

• 9.1 Комплекс признается годным, если в ходе поверки все результаты поверки положительные.

• 9.2 Результаты поверки удостоверяются свидетельством о поверке в соответствии с Приказом Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815.

• 9.3 Если по результатам поверки комплекс признан непригодным к применению, свиде

тельство о поверке аннулируется и выписывается извещение о непригодности к применению в соответствии с Приказом Министерства промышленности и торговли РФ от 02 июля 2015 г. №1815.

Начальник НИО-1 ФГУП «ВНИИФТРИ»

16
