Методика поверки «ПРИБОР ДЛЯ ИЗМЕРЕНИЯ И АНАЛИЗА ВИБРАЦИИ МНОГОКАНАЛЬНЫЙ СЕРИИ «АТЛАНТ-ХХ»» (МП 4277-088-12025123-2016 )

Методика поверки

Тип документа

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ И АНАЛИЗА ВИБРАЦИИ МНОГОКАНАЛЬНЫЙ СЕРИИ «АТЛАНТ-ХХ»

Наименование

МП 4277-088-12025123-2016

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

УТВЕРЖДАЮ

Заместитель директора по производственной метрологии ФГУП «ВНИИМС»

Директор

ООО ПВФ «Вибро-Центр»

Д.В. Германенко

201 г.

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ И АНАЛИЗА ВИБРАЦИИ МНОГОКАНАЛЬНЫЙ СЕРИИ «АТЛАНТ-ХХ»

Методика проверки

4277-088-12025123-2016 МП

г. Пермь

2016

Настоящая методика проверки распространяется на приборы для измерения и анализа вибрации многоканальные «Атлант-ХХ» (далее по тексту - приборы).

Интервал между поверками - 1 год

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции, проводимые при поверке

Наименование операции

Номер пункта МП

Обязательность проведения операции при проверках

первичной

периодической

Внешний осмотр

7.1

да

да

Опробование

7.2

да

да

Определение основной относительной погрешности в рабочем диапазоне амплитуд

7.3

да

да

Определение неравномерности АЧХ

7.4

да

да

  • 1.2 Допускается проводить поверку для тех диапазонов измерения и характеристик вибрации, которые требуются при эксплуатации.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства, указанные в таблице 2. Возможно применение средств измерений и оборудования других типов, имеющих аналогичные основные характеристики.

Таблица 2 - Применяемые средства измерений

Номер пункта поверки

Наименование и тип основного и вспомогательного средства поверки, обозначение документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики

7.2

Установка поверочная 2 -го разряда по ГОСТ Р 8.800-2012.

7.3

Установка поверочная 2 -го разряда по ГОСТ Р 8.800-2012.

7.4

Установка поверочная 2 -го разряда по ГОСТ Р 8.800-2012.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К поверке допускаются лица, аттестованные по месту работы в соответствии с правилами ПР 50.2.012-94, прошедшие обучение и имеющие свидетельство (удостоверение) и аттестат поверителя.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены следующие требования безопасности:

  • - при обслуживании, испытаниях приборов следует соблюдать «Правила устройства

электроустановок», «Правила технической эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором;

  • - к работе с аппаратурой должны допускаться лица не моложе 18 лет, прошедшие

инструктаж и обучение безопасным методам труда, проверку знаний правил безопасности труда и пожарной безопасности;

  • - лица, допущенные к работе, должны проходить ежегодную проверку знаний по

технике безопасности.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха плюс (20±5) °C;

  • - относительная влажность от 30 до 80 %;

  • - атмосферное давление от 84 до 106,7 кПа

Подготовка к проверке приборов и контрольной аппаратуры должна соответствовать требованиям эксплуатационной документации на них.

6 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 6.1 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 6.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на приборы и входящих в комплект компонентов.

7 ПОРЯДОК ПРОВЕДЕНИЯ ПОВЕРКИ
  • 7.1  Внешний осмотр. При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

  • - прибор должен быть укомплектован в соответствии с листом комплектации;

  • - должны отсутствовать дефекты и повреждения, влияющие на работу прибора или ухудшающие внешний вид.

  • 7.2 Опробование. Производится согласно паспорту на прибор.

При опробовании прибора необходимо произвести следующие операции:

  • - подключить к прибору датчики из комплекта поставки в соответствии с паспортом прибора;

  • - подключить прибор к персональному компьютеру (ПК);

С помощью ярлыка "Atlant” на Рабочем столе или в Главном меню запустите программу

Привязка объекта и создание конфигурации прибора

Привязка объекта делается один раз перед началом поверки.

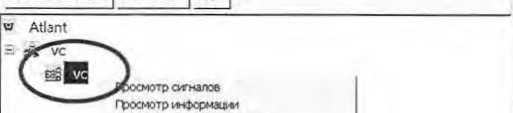

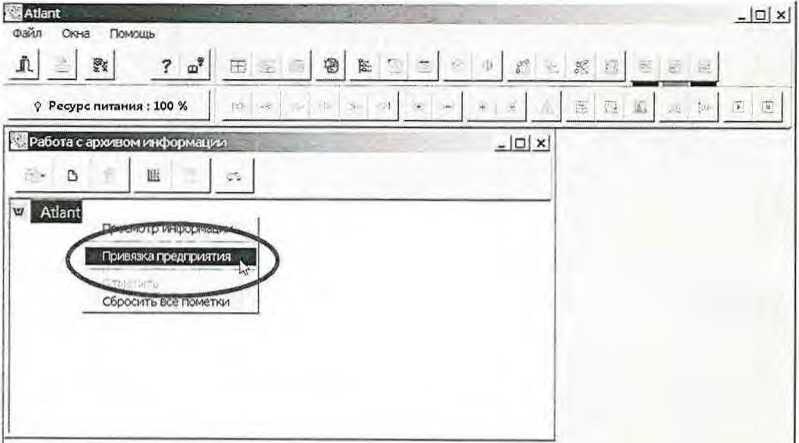

В окне “Работа с архивом информации” кликните левой кнопкой мыши (ЛКМ) на “Atlant”.

Затем правой кнопкой мыши (ПКМ) вызовите меню и выберите “Привязка предприятия”

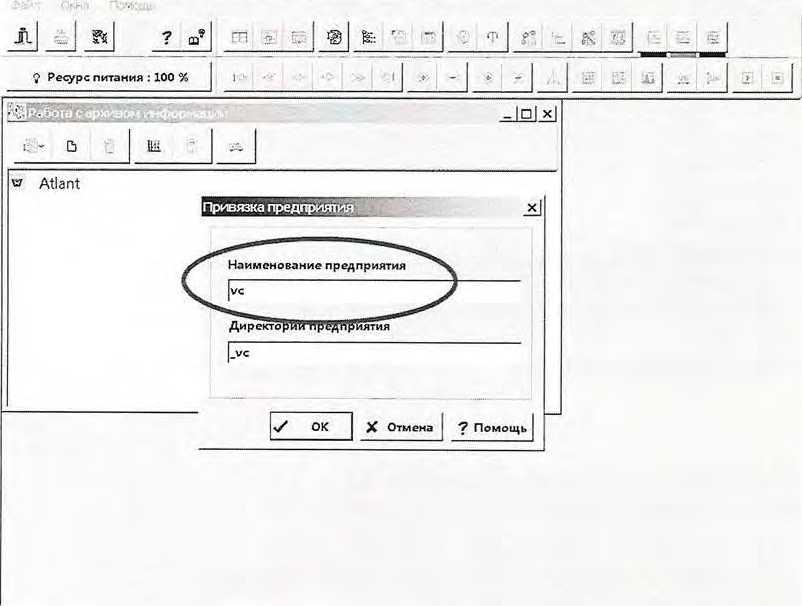

Введите “Наименование предприятия” и нажмите кнопку Ок

[Atlant

Встаньте на предприятие (“vc”) и нажмите ПКМ. Выберите пункт “Привязка агрегата”

тр сигналов тр информации

-|п|х|

Файл Она Помощь

ш --- -1 ® | te ’

d

"J г

ig ■ 1

9 Ресурс питания : 100 %

| .-      • -     .»-ж              О        |

♦ -

♦ •

г л

Jnlx

с архивом

Исправить наименование предприятия Дл-*+4ое примечэьме

агрегата

ГОеязка цеха

новьй файл марирута

Отметить

Сбросить все пометки

Выберите

  • 1  Свободный формат

  • 2  Свободный формат-09

  • 3 Введите "Технологический индекс” агрегата

    Нажмите кнопку Ок

    Группы оборудования

    w Atlant

    A VC

    Турбоагрегаты

    Насосы с алектроприводом Насосы с турбоприводом Л

    I формат-03

    [Свободный формат-06

    Свободный формат-09

    iJi«?PQO-<a мпрессоры Подшипники качения

    Свободный формат

    Свободный формат-12 ^а^одный формат-15 Сео'. _д.и11| ф1|) uni ill Свободный формат-21 Свободный формагг-24 Свободный формэт-27

    Паспорт

    В Новый

    у ]   + Добавить

    ок

    X Отмена |

    ? Помощь

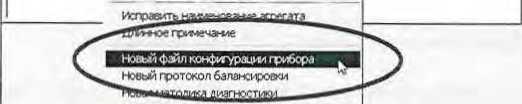

Встаньте на агрегат (“vc”) и по ГПСМ выберите меню “Новый файл конфигурации прибора”

Файл Окна Помощь

Л-1 -1 «*!      ? »’1

Я L •

J®]r • -|

‘1 I Г г

Я «| * -

9 Ресурс питания : 100 %

• -

- Ч L

I Работа с архивом ^формации

Sr О- 5 I 0’1»’

Гросмотр каскада сыналов

Момлторигг агрегата кХторт отналов

Экспертиза система “Диана" Построение тренда замеров

Создать файл конфыурзцрм из шаблона новые характермстки насоса

Уд&гитъ агрегат

Отметить

Сбросить все пометки

1

2

  • 3

  • 4

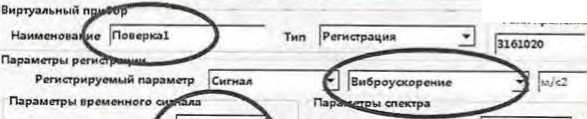

Наименование - Поверка1

Регистрируемый параметр - Виброускорение

Шаг -0.1; Число отсчётов - 8192

В нижнем списке заполняем список каналов - кликните ЛКМ по строке 1В

[конфигурация гуибора_______________

Файд хранения

ic Частота: шаг

1.221

[3906.25

|32ОО

ОК

X

Отмена

7

Помощь

’«                      Л©

Число линий в спектре

Pl Датчики

чЯШаблон

i Всс^Отм

$ Стереть

I 1 Цикл

I 1 Ц.+ Отм

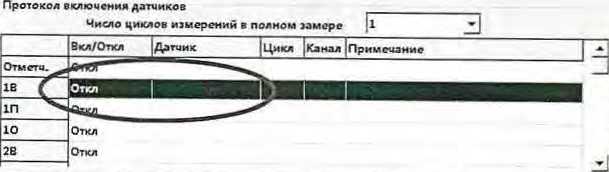

Отметьте “Включить в регистрацию”

Датчик - номер датчика из Свидетельства о поверке для данного Номер канала - канал прибора Атлант

Нажмите кнопку Ок

канала

;?м»,ям..мч

дамдивяи

Виртуальный прибор

Наименование [Поверка!

Параметры регистрации

Регистрируемый параметр | Сигнал

Параметры временного сигнала

Тил [Регистрация

.fkf

Шаг

Параметры для 1В

X|F21

Длительность выборки

Число отсчетов

Дополнительные параметр Тип запуска

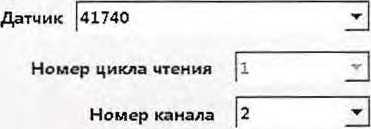

Датчик 134908

Задержка запуска

Канал запуска

Номер цикла чтения F1

Номер канала [1

Згц

Гц

от уоо.ня

1?1 Датчики

(^Шаблон

Примечание

I--------------------------------------------

ОК

✓ ОК

Протокол включения датчь ЧИСЛО ЦИКЛО1

X Отмена

X Отмена

*? Помощь

3 Стереть

♦ 1Ц.+ Отм

♦ Все*Отм

Далее кликните ЛКМ на строку “1П”

^Конфигурация гуибора

XJ

Виртуальный прибор

Наименование (Поверка!

Параметры регистрации

Регистрируемый параметр |Сигнал

Параметры временного сигнала

Файл хранения

3 |з161020

Jkf

Шаг

| (Виброускоренис

Параметры спектра

Длительность выборки

J

Частота: шаг

|1Л21

|г19 1

з««

Д®

|3?Э6.25

Число линий в спектре

8192

3г*

"3 гч

3

Число отсчетов

_

Дополнительные параметры регистрации

■ ■

Тип запуска

(Свободный

3

Тип усреднения

(без усреднения

3

Задержка запуска

I О.СООСО     С

Число усреднений

к    3

Канал запуска

1Канал 1

3

Порог запуска (200

от уровня

Шаблон

К*!

Аналогично заполните параметры для канала 2

Параметры для 1П

R Включить в регистрацию

Примечание

X Отмена

Заполните строки для всех 8 каналов Нажмите кнопку “ОК

? Помощь

Тип [Регистрация

X Отмена

*7 Помощь

S) Датчики

Шаблон

d

Параметры регистрации       —-—

Регистрируемый параметр |Сигнал

Виртуальный прибор

Наименование |Поверка1

____ Файл хранения

J

Конфигурация приЬО|

|з161020

ж | |виброускорсние

Параметры временного

:игнала

Параметры спектра

Шаг

|о_1          -I мс

Частота: шаг

3 Гч

Длительность выборки

|8ИД      -| ис

До

13906.25     Н Гц

Число отсчетов

|8192        -|

Число линий в спектре

|3200     J

Дополнительные параметры регистрации

Тип запуска

Свободный

d

Тип усреднения

[без усреднения

d

Задержка запуска

0.00000    с

Число усреднений

I1       d

Канал запуска

Канол 1

d

Порог запуска |200

от уровня

Протокол включения датчиков

Выберите ЛКМ конфигурацию “Поверка 1”

Вызовите ПКМ меню и выберите “Создать такой-же файл конфигурации прибора”

.JOj-Xj

г рта

Файл Окна Помощь

Л|_|л1 .

? ш»

2 Ресурс питания : 100 'Л

<1

о Atlant

- A vc

Поверка!

просмотр информации

Начать чтение замера

раеить Файл конфигурации

лл конфигурац>

Сбросить все пометки

Исправьте наименование на “Поверка2” Регистрируемый параметр - на виброскорость Нажмите кнопку “ОК”

Файл хранения

31610200

ие Поверка2

X Отмена

7 Помощь

w А

- А

Шаг

Длительность выборки

Датчики

|3192

Число отсчетов

Шаблон

Наимсно

конфигурация прибора

Виртуальный

Параметры per и

Регистрируемый параметр |Сигнал Параметры временного сигнала

Дополнительные параметры регистрации Тип запуска           | Свободный

Задержка запуска

Канал запуска

| Свободный

| О.ССООО с

|Канал 1

Число усреднений

Порог запуска |200

^1 Тип усреднения

3 Стереть

1 Цикл

Все

1Ц.+ Отм

Все+Отм

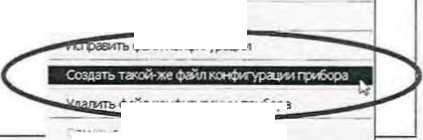

Выберите ещё раз пункт “Создать такой-же файл конфигурации прибора”

Файл

гг >    | ®| м

-1     ф

.=s

fe 1

2 Ресурс питания : 100 %

>1 ♦ ■* ♦

-

?• * •

Il Работа с архивом информации

jpjxl

® Atlant

Поверка!

Просмотр информации

Начать чтение замера

файл конфигурации

Файл конфигурации прибора

" -у.-’’; '

Сбросить все пометки

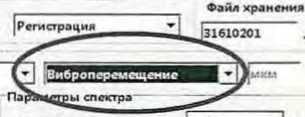

Исправьте наименование на “ПоверкаЗ” Регистрируемый параметр - на виброперемещение Нажмите кнопку “ОК”

[конфигурация прибора

- Виртуальный

Наймем

Параметры р

Регистрируемый параметр {Сигнал

Параметры временного сигнала

Шаг

Тип

X Отмена

7 Помощь

Длительность выборки

мс

| мс

До

Число отсчетов

Число линий в спектре

Дополнительные параметры регистрации

Тип запуска

{Свободный

Тип усреднения

[Без усреднения

d

Задержка запуска

I 0ЛОСОН    с

Число усреднений

k    d

Какал запуска

|Кгмал 1

d

Порог запуска |2С0

/J% от уоовня

Ci, Шаблон

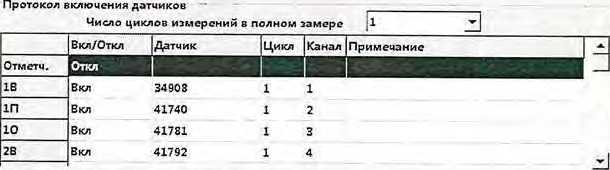

Протокол включения датчиков

Число циклов измерений в полком замере |1

Вкл/Откл

(датчик

|Цикл

1 Канал Примечание

---Id

Отмстч.

Откл

1

Вкл

34908

1

1

Вкл

41740

1

2

10

Вкл

41781

1

3

Вкл

41792

1

4

-

в

Стереть

1 Цикл

Все

1 Ц->Отм

Все*Отм

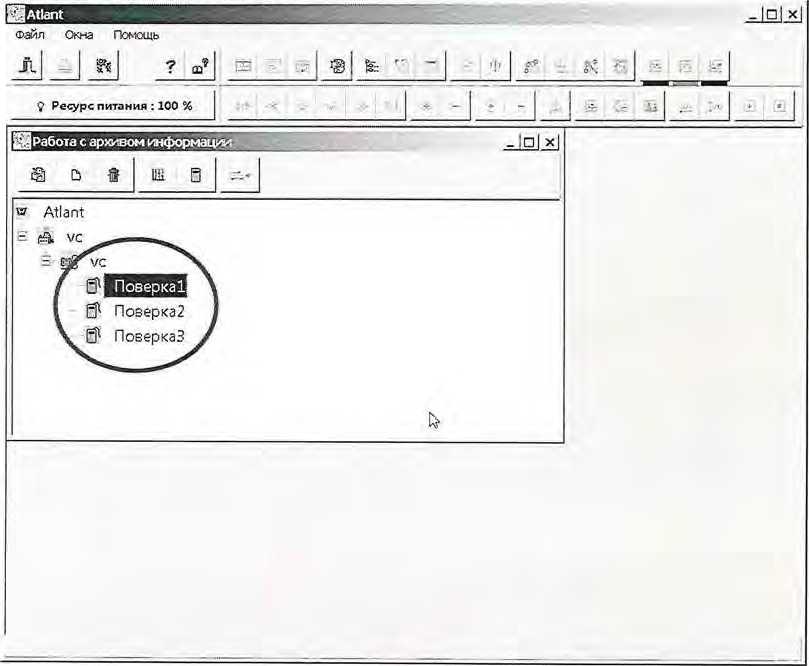

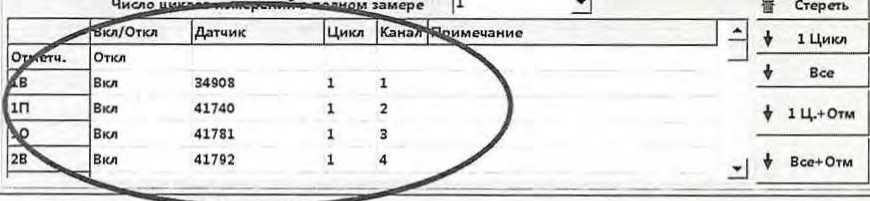

Будут созданы 3 файла конфигурации прибора для измерения Виброускорения, Виброскорости и Виброперемещения

Этот подготовительный этап привязки делается один раз.

При следующей поверке при наличии файлов конфигурации его пропускают.

При опробовании необходимо подключить датчик к прибору, установить датчик на вибрационную установку. Включив установку, плавно повышать в рабочем диапазоне частот уровень вибрации в диапазоне от 5 до 100 мм/с для виброскорости, от 50 до 500 мкм для виброперемещения и от 5 до 80 м/с2 для виброускорения. Убедиться в соответствии паспортных параметров измеренным на установке, что является критерием исправности прибора.

На этом проверка правильности функционирования прибора (опробование) закончена.

7.3 Определение основной относительной погрешности

Поверка Виброускорения для Канала 1

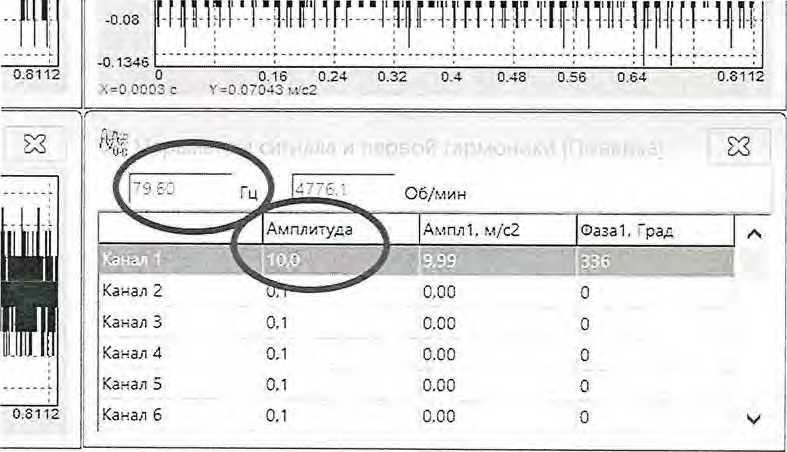

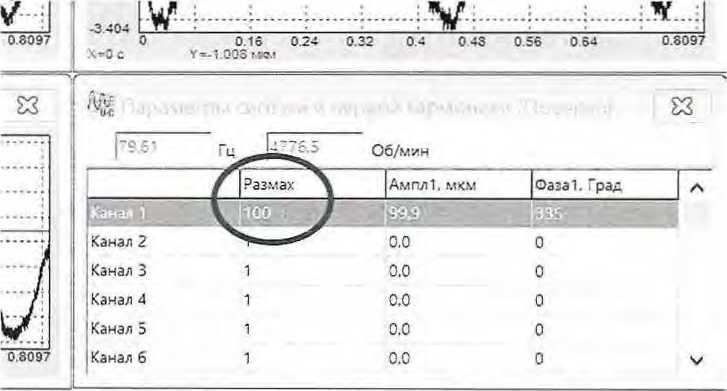

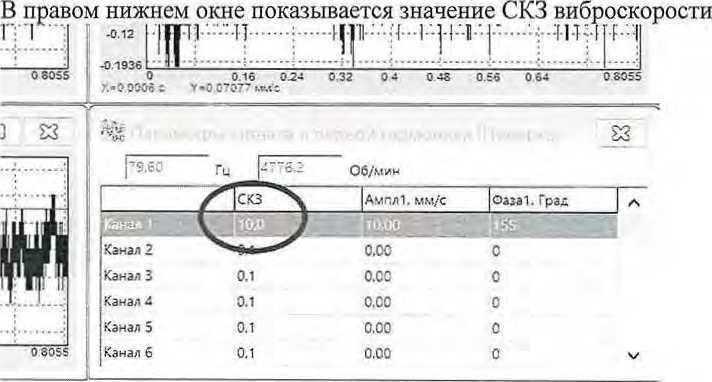

Установите соответствующий датчик на вибростенд, подключите его к каналу 1 прибора.

Определение основной относительной погрешности канала измерения виброускорения проводят на частоте 79,6 Гц и при пиковом значении виброускорения: 5; 10; 20; 40; 60 и 80м/с2. Допускается производить определение основной относительной погрешности измерения виброускорения при значениях, необходимых для эксплуатации.

Значения основной относительной погрешности определяют по формуле:

(3)

где А - значения виброускорения, задаваемые на вибрационной установке, м/с";

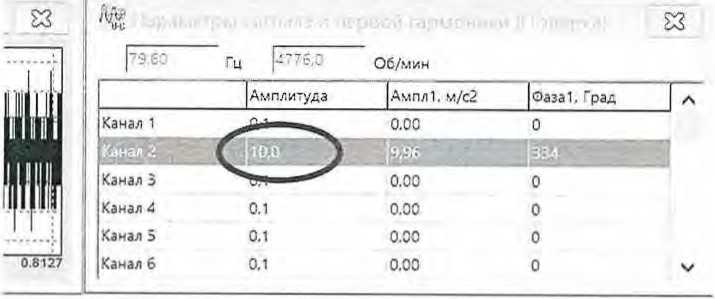

А, - значения виброускорения, определяемые по показанию на экране ПК, м/с2. Полученные значения не должны превышать:

  • - в диапазоне измерения от 5 до 10 м/с2-±10 %;

  • - в диапазоне измерения от 10 до 80 м/с2 — ±5 %.

Результаты занести в таблицу протокола (рекомендуемая форма протокола приведена в приложении А).

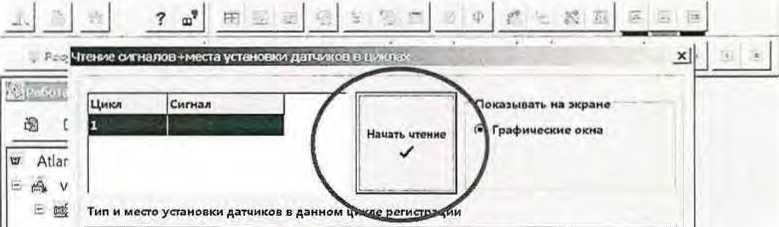

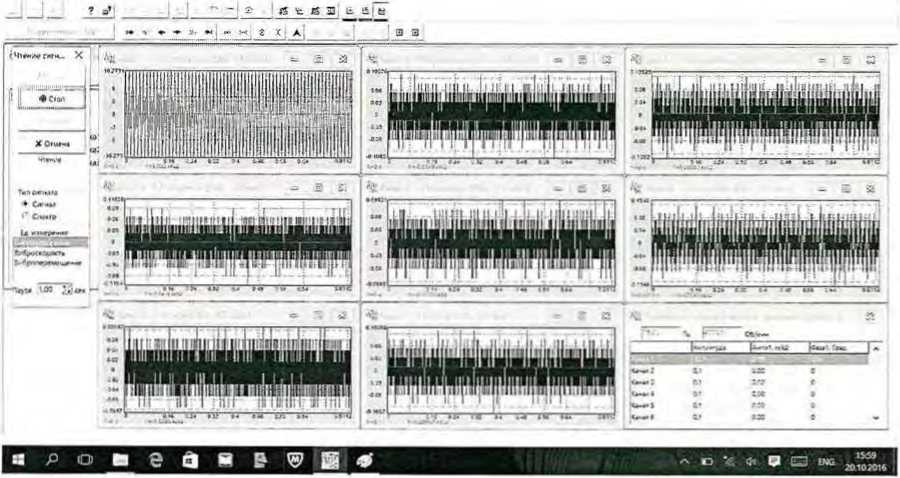

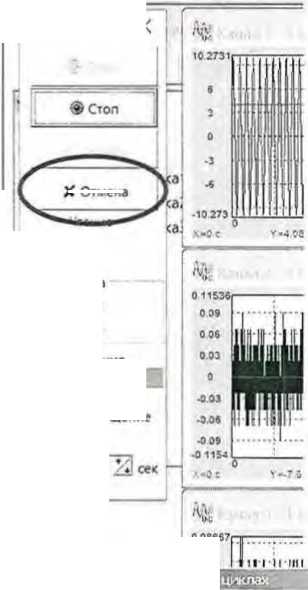

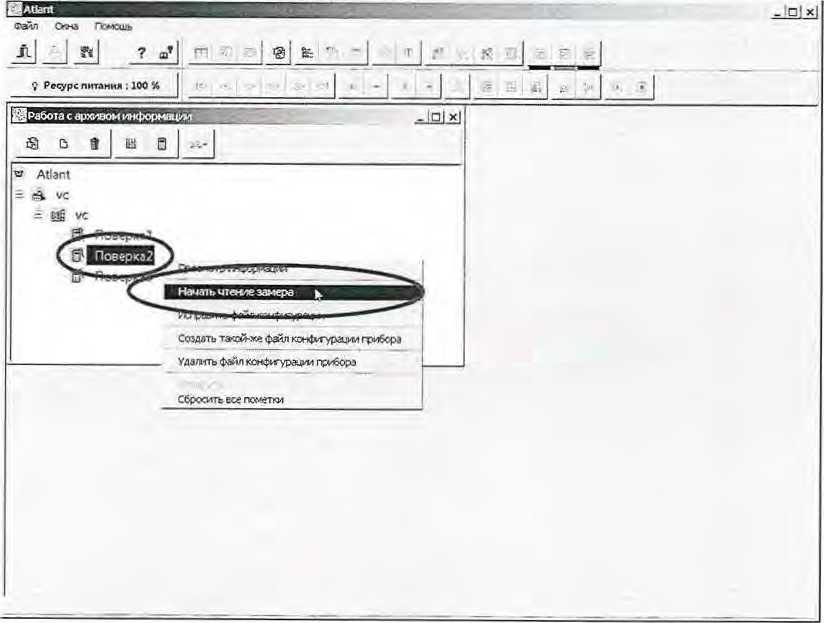

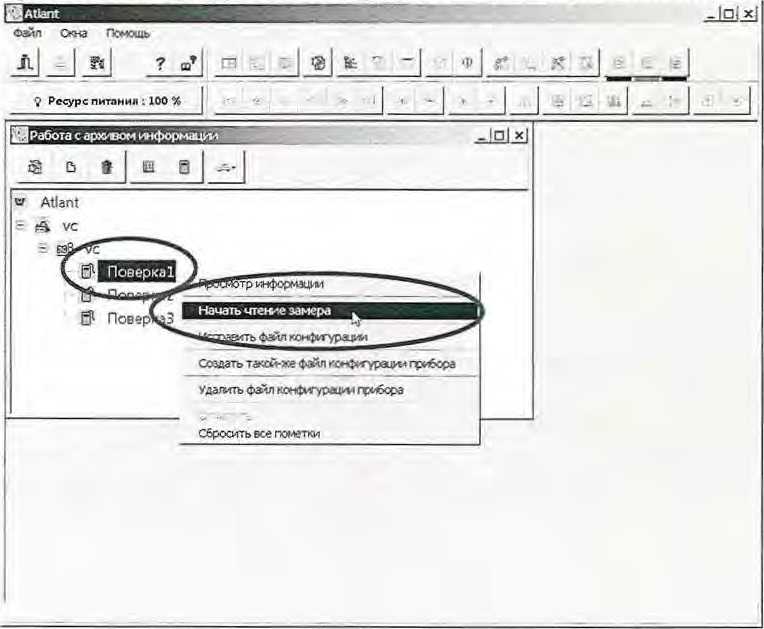

Выберите ЛКМ конфигурацию “Поверка!”, ПКМ - меню, “Начать чтение замера”

Появится окно со списком каналов и датчиков.

Нажмите кнопку “Начать чтение”

•У Запись

X Отмена

*7 Помощь

Канал

|Точка

1 Датч и к

(Примечание

1

34908

2

41740

0

3

10

41781

4

41792

S

41805

6

20

41826

7

ЗВ

41829

8

ЗП

41838

Появятся графики измеряемых сигналов

Значение Амплитуды (Пик) виброускорения можно увидеть в правом нижнем окне во втором столбце.

Полезно обращать внимание на значение частоты синусоиды в левом верхнем углу окна.

Нажмите кнопку “Отмена” в левом окне.

В следующем окне также нажмите “Отмена”

I

Л Чтение сигн... X

X Отмена

0.08667

I

0.06

[Чтение сигналов+места установки датчиков в i

Тип сигнала

Сигнал

С Спектр

•2

Виброскоростъ

Вибролеремешекие

“ Показывать на экране

Начать чтение

<• Графические окна

Тип и место установки датчиков в данном цикле регистрации

  • I Канал |точка I Датчик               (примечание

1 |зП |33876

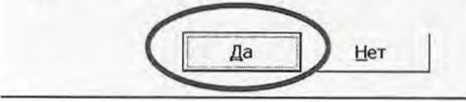

“Отменить чтение датчиков” - Да

Вы действительно хотите отменить чтение датчиков ?

Поверка Виброскорости для Канала 1

Определение основной относительной погрешности канала измерения виброскорости проводится на частоте 79,6 Гц и при значениях СКЗ виброскорости: 5; 10; 20; 40; 60 и 100мм/с. Допускается производить определение основной относительной погрешности измерения виброскорости при значениях, необходимых для эксплуатации. Значение основной относительной погрешности канала измерения виброскорости определяют по формуле:

(2)

где V - значение виброскорости, задаваемое на вибрационной установке, мм/с; Vj - значение виброскорости, определяемое по показанию на экране ПК, мм/с. Полученные значения не должны превышать:

  • -  в диапазоне измерения от 5 до 10 мм/с -±10%;

  • -  в диапазоне измерения от 10 до 100 мм/с - ±5 %.

Для поверки виброскорости выберите ЛКМ файл конфигурации “Поверка2”, по ПКМ выберите пункт “Начать чтение замера”.

по Каналу 1

Поверка Виброперемещения для Канала 1

На вибрационной установке задаются колебания с частотой 79,6 Гц и при значениях виброперемещения (размах): 50; 100; 200; 300 и 500 мкм.

Значение основной относительной погрешности канала измерения виброперемещения определяют по формуле:

(1)

5=^£.1ОО

5

где: S - размах виброперемещения, задаваемого вибрационной установкой, мкм;

Si - размах виброперемещения, который определяется по показанию на экране ПК, мкм.

Полученные значения не должны превышать:

  • -  в диапазоне измерения от 50 до 100 мкм - ±10 %;

  • -  в диапазоне измерения от 100 до 500 мкм — ±5 %.

Для поверки виброперемещения выберите ЛКМ файл конфигурации “ПоверкаЗ”, по ПКМ выберите пункт “Начать чтение замера”.

w Atlant

S ■ A vc

з к

& Пов^ркз 1

= Й vc

& Пов^ркз 1

TLv-.W.LU.I'.i.iu.ir.w 11Л1Я'

Создать такой-** фАг- гоонфг      г<х>хм

Удалпь фЛг           прибора

Сбросить ис* пометки

Ц| Atlant

Файл О>и пхщь

? Ресурс ro.r.wa: 100% I                              •               I               Д, [

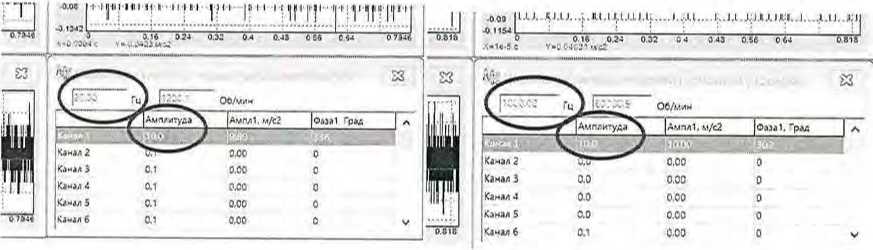

В правом нижнем окне показывается значение Размаха (Пик-Пик) виброперемещения по Каналу 1

Поверка для остальных Каналов

Остальные каналы поверяются аналогично.

Установите соответствующий датчик на вибростенд, подключите его к каналу 2 прибора.

Выберите Л КМ конфигурацию “По верка 1”, ПКМ - меню. “Начать чтение замера” -wo Ijr fl| (Г гр Jmil I tl и Св tn II lllll Л II 1П 1| 1ГГ1 >11

' *

08127

08127

f

-о 1366 L о X-1eSe

0 16    0.24    0.32    0.4    0 4S 0 56    0 64

Y«-0 &4S9 м'с2

7.4 Определение неравномерности амплитудно-частотной характеристики (АЧХ) прибора проводится по каждому каналу в отдельности. Установив частоту 79,6 Гц, изменением величины входного сигнала добиваются получения на экране значения амплитуды равного 10м/с2 для виброускорения, 10 мм/с для виброскорости, 100 мкм для виброперемещения. Затем, сохраняя установленный уровень вибрации, изменяют частоту в соответствии с таблицей 3 и определяют показания по амплитуде временного сигнала на экране ПК. Допускается производить определение неравномерности амплитудно-частотной характеристики в диапазоне частот, необходимом для эксплуатации.

Результаты занести в таблицу протокола (рекомендуемая форма протокола приведена в приложении А).

Значения неравномерности вычисляют по формуле:

(4)

.100,

D6

где D, - значение характеристики вибрации, определяемое по показанию на экране ПК, (м/с2; мм/с или мкм);

De - значение характеристики вибрации, полученное по показанию на экране ПК на базовой частоте 79,6 Гц.

Полученные значения неравномерности АЧХ не должны превышать, указанных в таблице 3.

Таблица 3

F, Гц

10

20

45

79,6

160

200

320

640

1000

V, мм/с

10,0±1

10,0±2,5

10,0±1

10,0

10,0±1

-

10,0±1

10,0±1

10,0±1

А, м/с2

10,0±1

10,0±2,5

10,0±1

10,0

10,0±1

-

10,0±1

10,0±1

10,0±1

S, мкм

100±10

100±10

100±10

100

100±10

100±10

-

-

-

6

±10%

±10%

±10%

±10%

±10%

±10%

±10%

±10%

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 На приборы, признанные годными при поверке, выдают свидетельство о поверке по форме, установленной Приказом Минпромторга № 1815 от 02 июля 2015 года.

  • 8.2 Приборы, не удовлетворяющие требованиям настоящей методики, к применению не допускают и выдают извещение о непригодности с указанием причин по форме, установленной Приказом Минпромторга № 1815 от 02 июля 2015 года.

  • 8.3   Отметка о проведении поверки и заключение о пригодности прибора к применению оформляется в паспорте в установленном порядке.

Запрещается выпуск в обращение и применение прибора, прошедшего проверку работоспособности с отрицательным результатом. При этом в обязательном порядке осуществляется погашение клейм и выдается извещение о непригодности прибора к применению с записью в нем параметров, по которым он не соответствует паспорту.

/ Начальник отдела 204

ФГУП «вниимс»

Начальник лаборатории 204/3

ФГУП «ВНИИМС»

Испытатель

А.Е. Рачковский

А.Г. Волченко

Ю.С. Дикарева

Приложение А

(Рекомендуемое)

Протокол поверки прибора для измерения и анализа вибрации многоканальные «Атлант-ХХ»

Дата поверки________________________

Условия поверки:

Температура окружающего воздуха_____________°C

Относительная влажность____________________%

Атмосферное давление______________________мм рт. ст.

Средства поверки:

Поверочная виброустановка:

Дата последней

Дата следующей

поверки

поверки

Нормативный документ на поверку:____________________________________________________

Порядковый номер прибора_____________ Год выпуска_______________________

Тип и порядковый номер датчика. Канал 1: ___________________________________________

Канал 2:

Канал 3: ________________________________________________

Канал 4: ________________________________________________

Канал 5:___

Канал 6: ___

Канал 7: __________________________________________________

Канал 8: _  _______

  • 1 Внешний осмотр

годен, не годен

  • 2 Опробование__

годен, не годен

3 Определение основной погрешности при измерении виброперемещения (размах),

виброускорения (пик) и виброскорости (пик) в соответствии с методикой поверки

Параметр

Контрольные значения

Единица измерени

1

2

3

Виброскорость

5

10

20

40

60

100

мм/с

Канал 1

Показания

мм/с

Погрешность

%

Канал 2

Показания

мм/с

Погрешность

%

Канал 3

Показания

мм/с

Погрешность

%

Канал 4 Показания

мм/с

Погрешность

%

Канал 5

Показания

мм/с

Погрешность

%

Канал 6

Показания

мм/с

Погрешность

%

Канал 7

Показания

мм/с

Погрешность

%

Канал 8

Показания

мм/с

Погрешность

%

Предел допуска

±10

±5

±5

±5

±5

±5

%

1

2

3

Виброускорение

5

10

20

40

60

80

м/с2

Канал 1 Показания

м/с2

Погрешность

%

Канал 2

Показания

м/с2

Погрешность

%

Канал 3 Показания

м/с2

Погрешность

%

Канал 4 Показания

м/с2

Погрешность

%

Канал 5 Показания

м/с2

Погрешность

%

Канал 6 Показания

м/с2

Погрешность

%

Канал 7

Показания

м/с2

Погрешность

%

Канал 8 Показания

м/с2

Погрешность

%

Предельная погрешность

±10

±5

±5

±5

±5

±5

%

1

2

3

Виброперемещени е

50

100

200

300

500

мкм

Канал 1

Показания

мкм

Погрешность

%

Канал 2

Показания

мкм

Погрешность

%

Канал 3

Показания

мкм

Погрешность

%

Канал 4

Показания

мкм

Погрешность

%

Канал 5

Показания

мкм

Погрешность

%

Канал 6 Показания

мкм

Погрешность

%

Канал 7 Показания

мкм

Погрешность

%

Канал 8

Показания

мкм

Погрешность

%

Предельная погрешность

±10

±5

±5

±5

±5

%

4 Определение неравномерности амплитудно-частотной характеристики измерения виброскорости, виброперемещения и виброускорения в соответствии с методикой поверки

F, Гц

10

20

45

79,6

160

320

640

1000

Ед. изм.

Виброскорость

канал 1

мм/с

Погрешность

-

%

Виброскорость

канал 2

мм/с

Погрешность

-

%

Виброскорость

канал 3

мм/с

Погрешность

-

%

Виброскорость

канал 4

мм/с

Погрешность

-

%

Виброскорость

канал 5

мм/с

Погрешность

-

%

Виброскорость

канал 6

мм/с

Погрешность

-

%

Виброскорость

канал 7

мм/с

Погрешность

-

%

Виброскорость

канал 8

мм/с

Погрешность

-

%

Предельная погрешность

±10

±10

±10

-

±10

±10

±10

±10

%

ЕГц

10

20

45

79,6

160

320

640

1000

Ед. изм.

Виброускор.

канал 1

м/с2

Погрешность

-

%

Виброускор.

канал 2

м/с2

Погрешность

-

%

Виброускор.

канал 3

м/с2

Погрешность

-

%

Виброускор.

канал 4

м/с2

Погрешность

-

%

Виброускор.

канал 5

м/с2

Погрешность

-

%

Виброускор.

канал 6

м/с2

Погрешность

-

%

Виброускор.

канал 7

м/с2

Погрешность

-

%

Виброускор.

канал 8

м/с2

Погрешность

-

%

Предельная погрешность

±10

±10

±10

-

±10

±10

±10

±10

%

F, Гц

10

20

45

79,6

160

200

Ед.

изм.

Виброперем.

канал 1

мкм

Погрешность

-

%

Виброперем. канал 2

мкм

Погрешность

-

%

Виброперем.

канал 3

мкм

Погрешность

-

%

Виброперем.

канал 4

мкм

Погрешность

-

%

Виброперем. канал 5

мкм

Погрешность

-

%

Виброперем.

канал 6

мкм

Погрешность

-

%

Виброперем. канал 7

мкм

Погрешность

-

%

Виброперем.

канал 8

мкм

Погрешность

-

%

Предельная погрешность

±10

±10

±10

-

±10

±10

мкм

Заключение:

По результатам проведенной поверки прибор для измерения и анализа вибрации

многоканальный «Атлант-ХХ» зав. № _____________ соответствует (не соответствует)

метрологическим характеристикам.

Поверитель:____________________________/________________________________I

33

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
