Государственная система обеспечения единства измерений

Системы микропроцессорные автоматизации пожаротушения площадочных объектов магистральных трубопроводов МПСА ПТ «Регул»

МЕТОДИКА ПОВЕРКИ

  • 421457.202 МП г. Уфа

2017

СОДЕРЖАНИЕ

Настоящая методика распространяется на системы микропроцессорные автоматизации пожаротушения площадочных объектов магистральных трубопроводов МПСА ПТ «Регул» (далее - системы) и устанавливает объем, условия первичной и периодической поверок систем, методы и средства экспериментального исследования метрологических характеристик измерительных каналов (ИК) систем и порядок оформления результатов поверки.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 При проведении поверки должны быть выполнены следующие операции:

    Наименование операций

    Номер пункта методики

    Выполнение операций при поверке

    первичной

    периодической

    1

    Внешний осмотр

    6.1

    +

    +

    2

    Опробование

    6.2

    +

    +

    3

    Подтверждение идентификации ПО утвержденному типу СИ

    6.2.3

    +

    +

    4

    Определение метрологических характеристик

    6.3

    +

    +

    5

    Оформление результатов поверки

    7

    +

    +

2 СРЕДСТВА ПОВЕРКИ

  • 2.1   Калибратор многофункциональный AOIP CALYS 150R, измерение и воспроизведение (0-24) мА, погрешность ± (0,007 % от показаний + 0,8 мкА), регистрационный номер в Федеральном информационном фонде 48000-11.

  • 2.2 Магазин сопротивления Р4831, диапазон измерений от 0 до 100000 Ом, КТ 0,02, регистрационный номер в Федеральном информационном фонде 6332-77.

  • 2.3 Применяемые для поверки средства измерений должны иметь действующие свидетельства о поверке.

  • 2.4  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.1 К поверке комплексов допускаются лица, прошедшие курсы повышения квалификации в соответствующей области, изучившие руководство по эксплуатации на системы и настоящую методику, освоившие работу с используемыми средствами.

    421457.202 МП

    Лист

4 ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки должны выполняться требования по безопасности, изложенные в эксплуатационной документации используемых средств поверки и системы микропроцессорные автоматизации пожаротушения площадочных объектов магистральных трубопроводов МПСА ПТ «Регул» и общих требований электробезопасности («Правила технической эксплуатации электроустановок потребителей», ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009).

  • 4.2 Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по технике электробезопасности не ниже 2-ой.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

Условия в помещении аппаратной (серверной):

- температура окружающего воздуха, °C

+ 20 ± 5;

- относительная влажность воздуха, %

не более 80;

- атмосферное давление, кПа

от 84 до 107;

- напряжение питания, В

от 215 до 230;

- частота переменного тока, Гц

50 ±0,4.

Примечание: При невозможности обеспечения нормальных условий, поверку проводят в фактических условиях эксплуатации. Условия поверки ИК системы на месте эксплуатации не должны выходить за пределы рабочих условий, указанных в технической документации на системы и эталоны. В этом случае должны быть рассчитаны пределы допускаемых погрешностей ИК контроллеров (комплексов) и эталонов для фактических условий поверки.

5.2 Перед проведением поверки, средства поверки и вспомогательное оборудование

должны быть подготовлены к работе в соответствии с указаниями в эксплуатационной документации.

6 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

    • 6.1.1  При проведении внешнего осмотра проверить отсутствие механических повреждений составных частей систем микропроцессорных автоматизации пожаротушения площадочных объектов магистральных трубопроводов МПСА ПТ «Регул», изоляции кабельных линий связи.

      Пип

  • 421457.202 МП

  • 6.1.2 ИК, внешний вид компонентов которых не соответствует требованиям проектной документации, к поверке не допускаются.

  • 6.1.3 Убедиться, что надписи и обозначения нанесены на компоненты ИК четко и соответствуют требованиям проектной документации.

  • 6.1.4 Проверить наличие следующих документов:

  • - эксплуатационную документацию на системы микропроцессорные автоматизации пожаротушения площадочных объектов магистральных трубопроводов МПСА ПТ «Регул» (руководство по эксплуатации, руководство оператора);

  • - действующие свидетельства о поверке первичных измерительных преобразователей, входящих в состав измерительных каналов системы микропроцессорные автоматизации пожаротушения площадочных объектов магистральных трубопроводов МПСА ПТ «Регул» (при проведении периодической поверки) или утвержденный руководителем организации перечень ИК с указанием допускаемых погрешностей и типов первичных измерительных преобразователей (при проведении первичной поверки);

  • - перечень ИК, подлежащих экспериментальному исследованию;

  • - протокол предшествующей поверки;

- паспорт системы с отметкой завода изготовителя о проведении обновления встроенного ПО контроллера систем микропроцессорных автоматизации пожаротушения площадочных объектов магистральных трубопроводов МПСА ПТ «Регул»;

- техническую документацию и свидетельства об аттестации эталонов (в случае использования при поверке эталонов заказчика).

Примечание: 1. Допускается проведение периодической поверки в случае изменения регистрационных номеров В Федеральном информационном фонде компонентов системы, если не изменились их типы, модификации и метрологические характеристики.

2. В случае смены ВПО контроллера, необходимо провести первичную поверку.

6.2 Опробование

  • 6.2.1 Поверяемая система и эталоны после включения в сеть прогревают в течение времени, указанного в эксплуатационной документации.

  • 6.2.2 Опробование системы проводят в соответствии с руководством по эксплуатации. Допускается совмещать опробование с процедурой проверки погрешности ИК.

  • 6.2.3 Подтверждение идентификации ПО утвержденному типу СИ

Операция «Подтверждение идентификации ПО утвержденному типу СИ» состоит из следующих этапов:

  • - определение идентификационного наименования программного обеспечения;

  • - определение номера версии (идентификационного номера) программного обеспечения;

    Изм.

    Лигт

    N19 лпп/м

    Пплп

    /1пт

    421457.202 МП

    Пигг

Примечание: 1. Цифровым идентификатором ПО является номер версии. 2 Цифровой идентификатор (контрольной суммы исполняемого кода) программного обеспечения не используется.

  • 6.2.3.1 Определение идентификационного наименования программного обеспечения.

Для определения идентификационного наименования и идентификационного номера программного обеспечения системы микропроцессорной автоматизации пожаротушения площадочных объектов магистральных трубопроводов МПСА ПТ «Регул» (далее - ПТК МПСА ПТ «Регул») определяют идентификационное наименование его метрологически значимого программного компонента - ПО «Regul OPCDA Server»..

Для определения идентификационного наименования и идентификационного номера ПО «Regul OPCDA 8егуег».необходимо выполнить следующие действия:

1) Запустить на АРМ компонент Regul OPCDA Server. В верхней панели меню выбрать пункт Help —> About (рисунок 1).

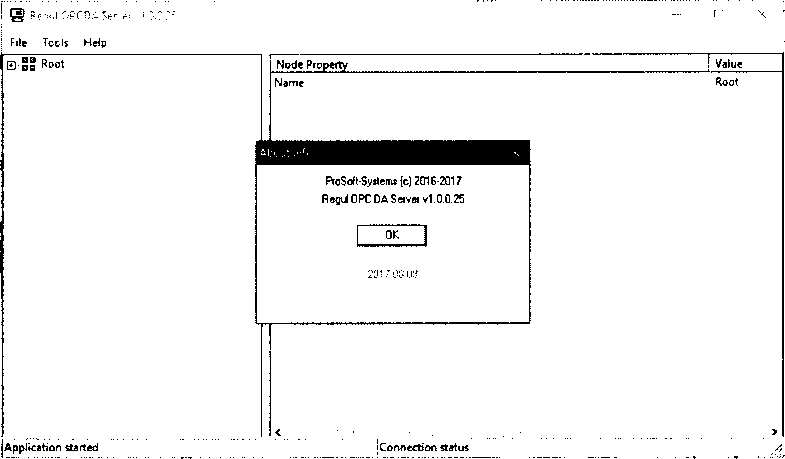

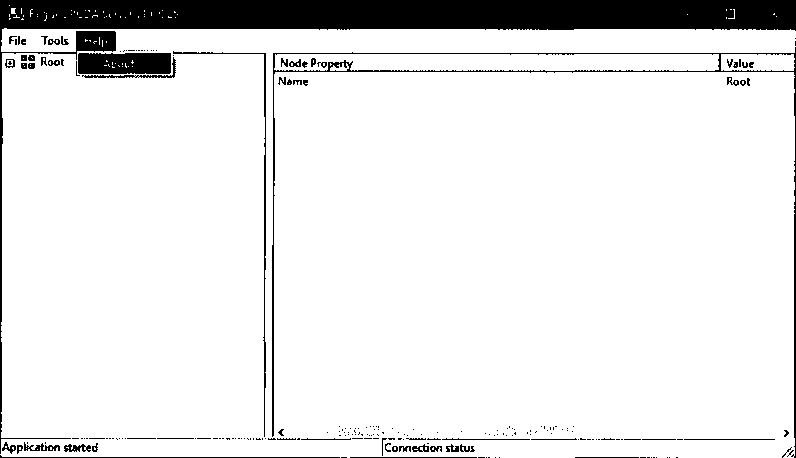

Рисунок 1 - Окно Regul OPCDA Server

2) Далее появится окно с информацией о версии установленного программного обеспечения (рисунок 2).

421457.202 МП

Лип

Рисунок 2 - Информация об установленном ПО

  • 6.2.3.2 Для определения идентификационного наименования и идентификационного номера ВПО контроллера необходимо выполнить следующие действия:

1) Запустить программный компонент «Epsilon LD» и открыть вкладку «Устройства» в дереве проекта. В дереве устройств найти пункт, соответствующий ПЛК Regul. В скобках указано текущее наименование установленного оборудования (рисунок 3).

Рисунок 3 - Дерево проекта с информацией о ПЛК

421457.202 МП

Лист

Далее двойным кликом по ПЛК, открыть окно свойств ПЛК, после чего перейти на

вкладку «Сервис ПЛК». Далее выбрать вкладку «Системное ПО» и нажать кнопку «Запросить

версию СПО». В поле «Версия СПО» указана текущая версия ВПО (рисунок 4).

IB

Устройства                    * в

:      NPS.20171212

*НСЙ! KCJ»₽SA(RKU.R5(X)-61)

4^ * Интервал обновления (в секундах}:

Обновление

Общая информация Аппаратная информаися SMART ОктеммоеПО Настройка разрешения

доступные СПО:

Требуемые компоненты:

Список доступных архнеое СПО: : Обновить

1.5.6.0

©Все Q Выбором»

Д Базовый

Д Пользовательский

: Выбрать файа. ; Файл: -

: Создать резервную коаво :

Текущий пользователь: (мисто)

Рисунок 4 - Информация о системном ПО ПЛК

  • 6.3 Определение метрологических характеристик

  • 6.3.1 Определение погрешности канала измерения силы постоянного тока

  • 6.3.1.1 Отсоединить первичный преобразователь от входных клемм проверяемого канала.

  • 6.3.1.2  Подключить калибратор к поверяемому измерительному каналу. При подключении необходимо руководствоваться эксплуатационной документацией на калибратор.

  • 6.3.1.3 Последовательно подать от калибратора на вход канала пять значений тока, равномерно распределенных по диапазону (5 %, 25 %, 50 %, 75 %, 95 %).

  • 6.3.1.4 Для каждого значения установленного тока произвести отсчет результатов измерения физической величины в проверяемом канале по показаниям на дисплее автоматизированного рабочего места (далее - АРМ) системы и рассчитать погрешности измерения по формулам (1) или (2):

Га -а

Y,=             -100%,                                                      (1)

А _Д

K^max ^min /

где Yi - приведенная к диапазону измерений погрешность измерительного канала без учета первичного преобразователя;

AU3l( - измеренное значение физической величины, соответствующее заданному

Лип

  • 421457.202 МП значению (текущему) тока;

Кзад - заданное значение физической величины, соответствующее заданному значению (текущему) тока;

Ащах - максимальное значение измеряемой в данном канале величины;

Amin - минимальное значение измеряемой в данном канале величины,

(2)

где Д1 -абсолютная погрешность измерительного канала без учета первичного преобразователя;

Xn - диапазон измерений физической величины для данного канала;

Пределы допускаемой приведенной погрешности измерительного канала с учетом первичного преобразователя определяют по формуле:

r«=±i.i7wMrJ.                                      (3)

где уо - пределы приведенной погрешности первичного измерительного преобразователя, входящего в состав данного измерительного канала, %.

Пределы допускаемой абсолютной погрешности измерительного канала с учетом первичного преобразователя определяют по формуле:

Дик=±1,17(Л.)г +(Л»У •                                                   0)

где До - пределы абсолютной погрешности первичного измерительного преобразователя, входящего в состав данного измерительного канала.

Результаты измерений и расчетов свести в таблицу А1 Приложение А.

  • 6.3.1.5 Результаты поверки считаются положительными, если допускаемые пределы погрешности измерительного канала с учетом первичного преобразователя не превышают следующих значений:

  • -  ±  0,15  % от диапазона для канала измерения избыточного давления

нефти/нефтепродуктов, жидких сред вспомогательных систем (кроме давления газа);

  • - ± 0,6 % от диапазона для канала измерения избыточного давления/разрежения газа;

  • - ± 0,6 % от диапазона для канала измерения перепада давления сред вспомогательных систем;

  • - ± 1,5 % от диапазона для канала измерения силы тока, напряжения, мощности;

    Изм.

    Лигт

    421457.202 МП

    Лип

  • - ± 7,5 % от диапазона для канала измерения загазованности воздуха парами нефти/нефтепродуктов, % НКПРП*;

  • - ± 0,75 % от диапазона для канала измерения расхода нефти/нефтепродуктов;

  • - ± 0,15 % от диапазона для канала измерения силы постоянного тока в диапазоне от 4 до 20 мА;

  • - ± 15,0 мм для канала измерения уровня жидкости во вспомогательных емкостях;

  • - ± 3,0 °C для канала измерения температуры других сред;

  • - ± 0,6 % от диапазона для канала цифро-аналогового преобразования силы постоянного тока в диапазоне от 4 до 20 мА (без ПИП);

* НКПРП - Нижний концентрационный предел распространения пламени

  • 6.3.2 Определение погрешности канала преобразования сигналов сопротивления в температуру

  • 6.3.2.1  Отсоединить термопреобразователь сопротивления от входных клемм поверяемого канала.

  • 6.3.2.2 Установить на калибраторе (или магазине сопротивлений) последовательно пять значений сопротивления R, соответствующее значению температуры (в соответствии с ГОСТ 6651-2009), равномерно распределенных по диапазону измерения температуры измерительного канала (5 %, 25 %, 50 %, 75 %, 95 %).

  • 6.3.2.3 Для каждого установленного значения произвести отсчет результатов измерения физической величины в проверяемом канале по показаниям на дисплее АРМ системы и рассчитать абсолютную погрешность измерительного канала без учета первичного преобразователя по формуле:

Ar = Тил,    ,                                                                (5)

где Т,(ЗД, - измеренное значение температуры, соответствующее заданному (текущему) значению сопротивления, °C;

Тза() - заданное значение температуры, соответствующее заданному (текущему) значению сопротивления, °C;

Пределы допускаемой абсолютной погрешности измерительного канала с учетом первичного преобразователя определяют по формуле:

дик=±|,ф«)!+6»)2.                                   (6)

где До - пределы допускаемой абсолютной погрешности термопреобразователя, входящего в состав данного измерительного канала.

Лист

  • 421457.202 МП

Результаты измерений и расчетов свести в таблицу А1 Приложение А.

  • 6.3.2.4 Результаты поверки считаются положительными, если пределы допускаемой абсолютной погрешности измерительного канала не превышают значений, указанных в п. 6.3.1.5.

6.3.3 Определение погрешности канала цифро-аналогового преобразования в сигналы силы постоянного тока в диапазоне от 4 до 20 мА

  • 6.3.3.1 Отсоединить исполнительное устройство от входных клемм поверяемого канала. При подключении необходимо руководствоваться эксплуатационной документацией на калибратор.

  • 6.3.3.2 Последовательно задать с дисплея АРМ системы не менее пяти значений

управляемого параметра, равномерно распределенных по диапазону управления (5 %, 25 %,

50 %, 75 %, 9 5%).

  • 6.3.3.3 Для каждого заданного значения параметра выполнить измерение силы постоянного тока с помощью калибратора и рассчитать приведенную погрешность

измерительного канала по формуле:

= ±JUzL^.ioo%

(7)

* 1вых         Т __ Т

J’max 1min

где У1вых - приведенная погрешность измерительного канала, %;

1изм - измеренное значение выходного тока, мА;

1заД - заданное значение выходного тока;

Imax - максимальное значение выходного тока (20 мА);

Imin - минимальное значение выходного тока (4 мА).

Результаты измерений и расчетов свести в таблицу А2 Приложение А.

  • 6.3.3.4 Результаты поверки считаются положительными, если пределы допускаемой приведенной погрешности измерительного канала не превышают значений, указанных в п. 6.3.1.5.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

7.1. Система микропроцессорная автоматизации пожаротушения площадочных объектов магистральных трубопроводов МПСА ПТ «Регул» считается прошедшей поверку с положительным результатом, если погрешности измерительных каналов не выходят за установленные для них пределы.

1/1-9 КА

МО

421457.202 МП

  • 7.2  При положительных результатах поверки системы микропроцессорной автоматизации пожаротушения площадочных объектов магистральных трубопроводов МПСА ПТ «Регул» оформляется свидетельство о поверке. Знак поверки наносится на свидетельство о поверке. К свидетельству прилагаются протоколы с результатами поверки.

  • 7.3  При отрицательных результатах поверки системы микропроцессорной автоматизации пожаротушения площадочных объектов магистральных трубопроводов МПСА ПТ «Регул» свидетельство о предыдущей поверке аннулируется и выписывается извещение о непригодности к применению.

    421457.202 МП

    Лист

    12

    Таблица А1

Приложение А

(обязательное) Форма протокола поверки

Канал

Проверяемая точка, % диап.

Значения физической величины контролируемого параметра

Погрешность измерительного канала без учета первичного преобразователя,

Yi,Ai,Ar

Пределы допускаемой погрешности первичного измерительного преобразователя,

То,До

Пределы допускаемой погрешности измерительного канала с учетом первичного преобразователя,

УикЛик

Пределы допускаемой погрешности измерительного канала, установленные нд

Заключение

Заданное значение

Измеренное значение

1

2

3

4

5

6

7

8

9

5

25

50

75

95

Таблица А2

Канал

Проверяемая точка, % диап.

Заданное значение выходного тока, 1зал, мА

Измеренное значение выходного тока, 1шм , мА

Приведенная погрешность ИК

YIbux, %

Пределы допускаемой погрешности измерительно го канала , %

Заключение

1

2

3

4

5

6

7

5

25

50

75

95

И?м

Лмгт

МО ППУУ/ЛЛ

Пп Л Г1

421457.202 МП

Лип

13
