Методика поверки «ВАТТВАРМЕТРЫ ЦИФРОВЫЕ ЩИТОВЫЕ СЕРИИ 3021» (0ИУСН.140.012 РЭ)

Лист № 1

Всего листов 8

Приложение к свидетельству № 57568 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Ваттметры цифровые щитовые СР3021 предназначены для измерения активной мощности, варметры цифровые щитовые СТ3021 - для измерения реактивной мощности, а ваттварметры цифровые щитовые СК3021 - для измерения активной и реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях.

Ваттметры, варметры и ваттварметры цифровые щитовые серии 3021 (далее - приборы серии 3021) выполнены на базе специализированного микроконтроллера. Входные токи и напряжения через схему согласования поступают на вход АЦП микроконтроллера. Микроконтроллер, производит аналого-цифровое преобразование мгновенных значений входных токов и напряжений и вычисляет значение активной или реактивной мощности по алгоритму, позволяющему исключить влияние частоты, фазы и несинхронности выборок мгновенных значений тока и напряжения, а также исключающему постоянную составляющую сигнала.

Результаты измерений, вычисляемые микроконтроллером в реальном времени, выводятся на светодиодный индикатор и подготавливаются для передачи по интерфейсу. При вычислении очередного значения активной или реактивной мощности микроконтроллер сравнивает его с установленным значением уставки и, в зависимости от результатов сравнений, включает реле и индикатор.

Приборы серии 3021 выполнены по трехэлементной схеме, подключаются непосредственно к измерительному трансформатору напряжения (ИТН) и измерительному трансформатору тока (ИТТ) и измеряют активную или (и) реактивную мощность соответственно.

Конструктивно приборы серии 3021 выполнены в литом корпусе из термопрочной пластмассы.

Приборы серии 3021 выпускаются в шести исполнениях, обозначение которых и краткие характеристики приведены в таблице 1.

Таблица 1 - Варианты исполнения приборов серии 3021

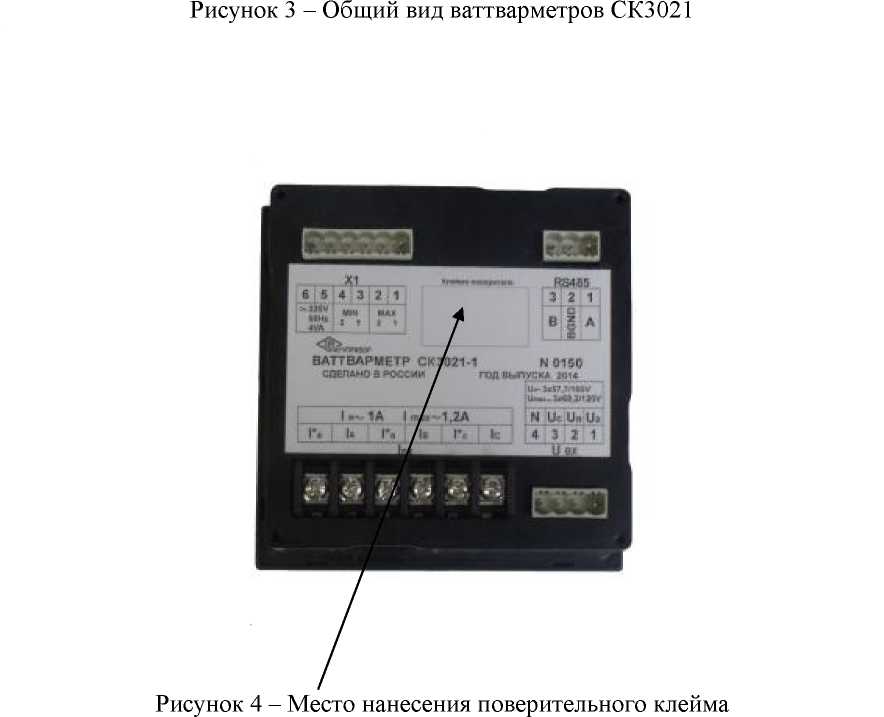

Общий вид ваттметров СР3021 представлен на рисунке 1, варметров СТ3021 на рисунке 2, ваттварметров СК3021 на рисунке 3. Место нанесения поверительного клейма указано на рисунке 4.

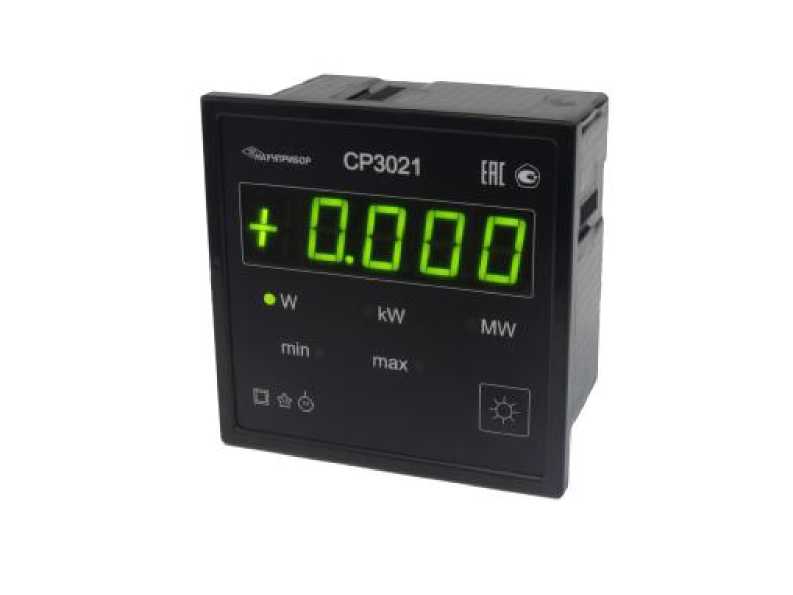

Рисунок 1 - Общий вид ваттметров СР3021

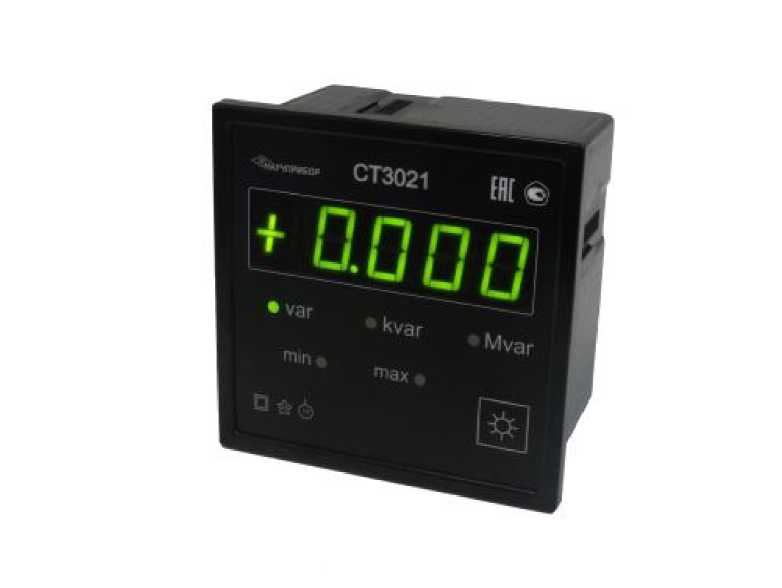

Рисунок 2 - Общий вид варметров СТ3021

Программное обеспечение (ПО) ваттметров, варметров и ваттварметров серии 3021 записывается в память программ управления микроконтроллера на этапе производства и в процессе эксплуатации его изменение невозможно.

Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует уровню "А" по МИ 3286-2010".

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 -

обеспечения

данные

Основные технические характеристики приборов серии 3021 представлены в таблице 3.

Таблица 3 - Основные технические

3021

в

наносят методом офсетной печати на маркировочный ярлык, расположенный на задней плоскости корпуса, и типографским способом на титульных листах руководства по эксплуатации и формуляра.

Поверка осуществляется по методике, приведенной в разделе 8 «Поверка ваттметров, варметров и ват-тварметров серии 3021» руководства по эксплуатации 0ИУСН.140.012 РЭ «Ваттметры, варметры и ваттварметры цифровые щитовые серии 3021. Руководство по эксплуатации» и утвержденной ГЦИ СИ ФБУ «Краснодарский ЦСМ» в августе 2014 г.

Основные средства поверки:

• - калибратор переменного тока «Ресурс-К2» (действующее значение силы тока 1 мА -

1,5 А или 5 мА - 7,5 А; действующее значение фазного напряжения 0,577 - 83,088 В; предел основной погрешности ± (0,1 + 0,02х(|Х_ном/Х-1|) %; действующее значение междуфазного напряжения 1 - 144 В; предел основной погрешности ± (0,05 + 0,01х(|Х_ном/Х-1|) %; диапазон значения мощностей (фиктивных мощностей) от 0,01'1_ном'и_ном до 1,5'1_ном'и_ном (для каждой фазы), от 0,01'1ном'ином      до 4,5-1ном-ином (для трех фаз); предел основной погрешности

± (0,1 + 0,02х(|Хном/Х-1|) %; диапазон частот 45 - 55 Гц; предел абсолютной погрешности ± 0,005 Гц);

• - ПЭВМ типа IBM PC

Методика измерения активной и реактивной мощности описана в документе 0ИУСН.140.012 РЭ «Ваттметры, варметры и ваттварметры цифровые щитовые серии 3021. Руководство по эксплуатации».

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 8.551-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц».

ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».

ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний».

ГОСТ 30804.3.2-2013 «Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе) Нормы и методы испытаний».

ГОСТ 30804.3.3-2013 «Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний».

ГОСТ 9.014-78 «Временная противокоррозионная защита изделий. Общие требования».

ТУ 4221-036-16851585-2009 «Ваттметры, варметры и ваттварметры цифровые щитовые серии 3021. Технические условия».

Применяются при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.

Общество с ограниченной ответственностью предприятие «ЗИП-Научприбор» (ООО предприятие «ЗИП-Научприбор»)

Россия, 350072, г. Краснодар, ул. Московская, 5.

Тел./факс (861) 252-33-83, факс 252-32-92.

Государственный центр испытаний средств измерений ФБУ «Краснодарский ЦСМ» Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а. Тел.: (861)233-76-50, факс 233-85-86. Аттестат аккредитации ГЦИ СИ ФБУ «Краснодарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30021-10 от 30.04.2010 г.
