ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ’’ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В УЛЬЯНОВСКОЙ ОБЛАСТИ” (ФБУ «Ульяновский ЦСМ»)

УТВЕРЖДАЮ

Руководитель ЦИ СИ

Государственная система обеспечения единства измерений

Теплосчетчики

ПРАМЕР-ТС-100

Методика поверки

4218-039-12560879/

120-20-043-2016 МП

2016

Содержание

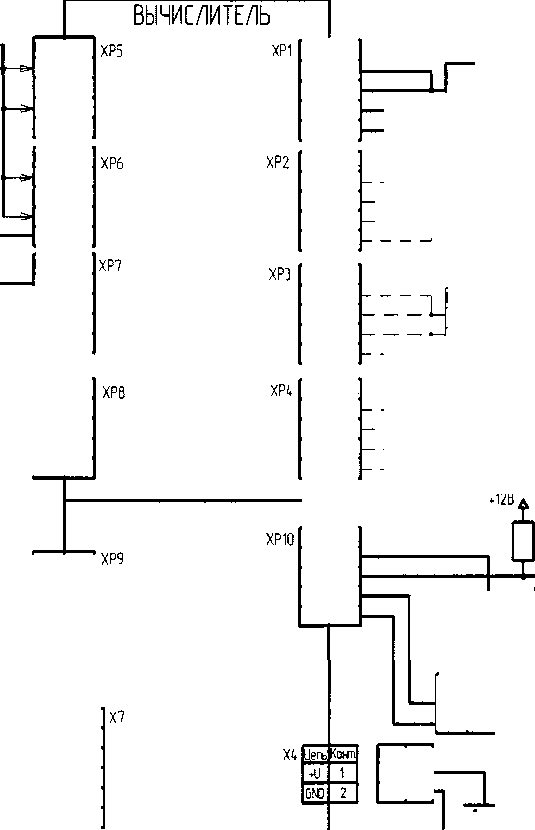

Приложение А (справочное) Схема подключения поверочного и вспомогательного оборудования

Приложение Б (рекомендуемое) Форма протокола поверки

Введение

Настоящий документ распространяется на теплосчетчики ПРАМЕР-ТС-100 (далее - теплосчетчики), изготавливаемые по ТУ 4218-039-12560879-2016 и устанавливает методику первичной и периодической поверок.

Межповерочный интервал - четыре года.

1 Операции поверки

1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

+

+

2 Опробование

7.2

+

3 Определение идентификационных данных программного обеспечения

7.3

+

+

4. Определение метрологических характеристик теплосчетчика:

4.1 Поверка составных частей (средств измерений) теплосчетчика

7.4

7.4.1

+

+

4.2 Определение абсолютной погрешности измерений температуры теплосчетчиком

7.4.2

+

+

4.3 Определение абсолютной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах теплосчетчиком

7.4.3

+

+

4.4 Определение приведенной погрешности измерений давления теплоносителя теплосчетчиком

7.4.4

+

+

4.5 Определение относительной погрешности измерений времени

7.4.5

+

+

Продолжение таблицы 1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

4.6 Определение относительных погрешностей измерений объема и массы теплоносителя

теплосчетчиком

7.4.6

+

+

4.7 Определение относительной погрешности измерений тепловой энергии

7.4.7

+

+

1.2 При получении отрицательного результата при выполнении любой из операций, указанных в таблице 1, поверка прекращается и теплосчетчик признается непригодным к эксплуатации.

2 Средства поверки

2.1 При проведении поверки применяют средства поверки и оборудование, указанные в таблице 2.

Таблица 2 - Средства поверки и оборудование

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

7.2

Установка поверочная водомерная "ПРОМЕКС" (Госреестр № 40809-09). Диапазон воспроизводимых расходов от 0,005 до 400 м3/ч, относительная погрешность измерений объема и средних значений объемного расхода ± 0,33 %.

Магазин сопротивлений Р4831 (Госреестр № 6332-77). Диапазон значений электрического сопротивления от 0,001 до 111111,10 Ом, относительная погрешность 5 = ± {0,02+2-10' 6((RK/R)-1)} %.

Многофункциональный калибратор МС1000   (Госреестр

№ 32283-08). Диапазон воспроизведения от 0 до 24 мА, погрешность ± (0,02 % I + 2 мкА).

7.4

Генератор сигналов специальной формы ГСС-10/1 (Госреестр № 30405-05). Диапазон генерации частоты электромагнитных колебаний 10'6 до 106 Гц, погрешность ± (5'10'7 F+l мкГц).

Частотомер 43-54 (Госреестр № 3163-72). Диапазон частот от 0,1 до 5000 Гц, диапазон напряжения входного сигнала от 0,03 до 10 В, пределы допускаемой абсолютной погрешности + 5-10'7.

Продолжение таблицы 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

Средства измерений по п. 7.2.

Мультиметр Agilent 34401А (Госреестр № 16500-97). Диапазон измерений от 0 до 1000 Ом, погрешность ± (0,002 % R + 5 мОм).

Эталонный термометр сопротивления ЭТС-100/1 (Госреестр № 19916-10). Диапазон от 0,01 до 660,323 °C, 3-го разряда.

Термостат жидкостный "Термотест-100" (Госреестр № 25777-03). Диапазон воспроизводимых температур - 30 до 100 °C, нестабильность ± 0,01 °C.

Термостат жидкостный "Термотест-300" (Госреестр № 25190-03). Диапазон воспроизводимых температур от 100 до 300 °C, нестабильность ±0,01 °C.

Поршневая измерительная система грузопоршневого манометра типа МП-60М (Госреестр № 47334-11). Диапазон от 1 до 60 кгс/см2, класс точности 0,2.

Источник питания постоянного тока Б5.30/3 (Госреестр 27834-04). Выходное напряжение (0 - 30) В, нестабильность ± (0,000TUyCT + 0,005) В. Выходной ток (0 - 3) А, нестабильность ± (0,0006-1уст + 0,004) А.

Психрометр аспирационный МВ-4-2М (Госреестр № 10069-01). Диапазон измерения температуры от минус 25 до плюс 50 °C, погрешность ± 0,1 °C. Диапазон вычисления относительной влажности от 10 до 100 %, погрешность ± 7 %.

Барометр анероид М67 (Госреестр № 3744-73). Диапазон измерений от 610 до 790 мм рт. ст., погрешность ± 1,5 мм рт. ст.

Термометр стеклянный ртутный ТЛ-4 (Госреестр № ’303-91). Диапазон измерений от 0 до 50 °C, 3 разряда.

  • 2.2 Допускается использование других средств измерений, не указанных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.

3 Требования к квалификации поверителей
  • 3.1 К поверке теплосчетчика допускают лиц, изучивших руководства по эксплуатации на теплосчетчик и составные части (средства измерений) теплосчетчика, эксплуатационную документацию на средства поверки, и аттестованных в качестве поверителей средств измерений в соответствии с ПР 50.2.012-94 и ГОСТ Р 56069-2014 «Требования к экспертам и специалистам. Поверитель средств измерений. Общие требования».

4 Требования безопасности
  • 4.1 При работе с теплосчетчиками следует руководствоваться указаниями мер безопасности, приведенными в эксплуатационной документации теплосчетчика и составных частей теплосчетчика.

  • 4.2 При проведении поверки соблюдают "Правила технической эксплуатации электроустановок потребителей" и требования ГОСТ 12.2.091-2012.

5 Условия поверки
  • 5.1 При проведении поверки составных частей (средств измерений) теплосчетчика соблюдают условия, указанные в документах на методики поверок составных частей (средств измерений) теплосчетчика.

  • 5.2 При проведении поверки вычислителя теплосчетчика соблюдают следующие условия:

  • - температура окружающего воздуха (25 ±5) °C;

  • - относительная влажность окружающего воздуха от 30 до 80 %;

  • - атмосферное давление от 86,0 до 106,7 кПа;

  • - напряжение постоянного тока в диапазоне от 11,4 до 12,6 В.

6 Подготовка к поверке
  • 6.1 Поверку теплосчетчика проводят при наличии паспорта и руководства по эксплуатации, а также паспортов и руководств по эксплуатации на составные части (средства измерений) теплосчетчика.

  • 6.2 Перед проведением поверки выполняют следующие подготовительные работы:

  • - проверяют наличие действующих свидетельств (отметок) о поверке используемых средств измерений;

  • - проверяют соблюдение условий раздела 5;

  • - проверяют наличие поверочного оборудования и вспомогательных устройств, перечисленных в разделе 2;

  • - подготавливают к работе поверяемый теплосчетчик (составные части теплосчетчика), поверочное оборудование и средства измерений в соответствии с их эксплуатационной документацией.

  • 7 Проведение поверки

7.1 Внешний осмотр
  • 7.1.1 При внешнем осмотре устанавливают:

  • - соответствие заводского номера теплосчетчика номеру, указанному в паспорте;

  • - соответствие комплектности и маркировки требованиям эксплуатационной документации;

  • - отсутствие механических повреждений составных частей, влияющих на работу теплосчетчика.

  • 7.1.2 Теплосчетчик, забракованный при внешнем осмотре, к дальнейшему проведению поверки не допускают.

7.2 Опробование
  • 7.2.1 Опробование выполняют для каждого измерительного канала теплосчетчика. Для этого переводят переключатель режима работы (тыльная сторона крышки вычислителя) в режим "Настройка" (положение "1"). Длительным нажатием (не менее 5 с) на клавишу "ввод" И входят в сервисное меню вычислителя. Входят в меню "ПАРАМЕТРЫ", выбирают раздел "ТВ", "ТВ 1", далее "ТВ1 Схема" и выбирают схему номер 8. Выходят из меню "ТВ 1", длительно дважды нажав клавишу "вверх" 11J. Выбирают раздел "ИК", "ИК 1", далее "ИК1 Датчик Р" и выбирают "ВКЛ." для каждого измерительного канала (ИК 1 - 4). Выходят в основное меню, нажав длительно несколько раз клавишу "вверх" ЕЕ (возврат до пункта меню "ПАРАМЕТРЫ").

  • 7.2.2 Устанавливают каждый преобразователь расхода из состава теплосчетчика на измерительный участок установки поверочной. Подключают преобразователь расхода к соответствующему каналу измерений расхода (объема) вычислителя согласно руководству по эксплуатации вычислителя и преобразователя расхода. Устанавливают значение расхода через проточную часть преобразователя расхода в пределах рабочего диапазона расходов. В меню "ТЕКУЩИЕ" выбирают раздел "ТВ 1", далее "ТВ1 Gvl" - "ТВ1 Gv4". Изменяя значение объемного расхода на установке поверочной в пределах рабочего диапазона расходов преобразователя расхода следят за изменением показаний расхода по индикатору вычислителя.

  • 7.2.3 Подключают поочередно к каждому каналу измерений температуры вычислителя, согласно схеме приложения А, магазин сопротивлений. Устанавливают на магазине сопротивлений значение сопротивления 130 Ом. Варьируя значением сопротивления на магазине сопротивлений в пределах ± 20 Ом, следят за изменением значения имитируемой температуры "ТВ1 П" - "ТВ1 t4" по индикатору вычислителя.

  • 7.2.4 Подключают поочередно к каждому каналу измерения давления вычислителя, согласно схеме приложения А, многофункциональный калибратор MCI ООО в режиме генерации силы постоянного тока. Изменяя значение выходного тока в диапазоне от 4 до 20 мА, следят за изменениями значений имитируемого давления "ТВ1 Pl" - "ТВ1 Р4" по индикатору вычислителя.

  • 7.2.5 Результаты опробования считают положительными, если выполняются следующие условия:

  • - при изменении значения расхода через проточные части преобразователей расхода происходит соответствующее изменение показаний расхода на индикаторе вычислителя;

  • - при изменении значения сопротивления на магазине сопротивлений происходит изменение показаний имитируемой температуры на индикаторе вычислителя;

  • - при изменении значения выходного тока на многофункциональном калибраторе происходит изменение показаний имитируемого давления на индикаторе вычислителя (при наличии каналов измерений давления).

  • 7.2.6 Результаты опробования заносят в протокол поверки (приложение Б).

7.3 Определение идентификационных данных программного обеспечения
  • 7.3.1 Включают питание вычислителя теплосчетчика. Длительным нажатием (не менее 5 с) на клавишу "ввод числителя (на экране должно отобразиться меню "ПАРАМЕТРЫ"). Нажимают 2 раза клавишу "вправо" 0. Входят в меню "О ПРИБОРЕ". Нажимают 1 раз клавишу "вправо" 0. Считывают с индикатора вычислителя идентификационное наименование программного обеспечения (ПО) и номер версии (идентификационный номер) ПО. Нажимают 1 раз клавишу "вправо" 0. Считывают с индикатора вычислителя цифровой идентификатор ПО и алгоритм расчета контрольной суммы. Считанные данные заносят в протокол поверки (приложение Б).

    входят в сервисное меню вы-

  • 7.3.2 Результаты считают положительными, если считанные идентифи

кационные данные соответствуют данным утвержденному типу средства измерения, приведенным в таблице 3.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PRAMER ТС 100

Номер версии (идентификационный номер) ПО

01

Цифровой идентификатор ПО

0хАВ23

Алгоритм расчета контрольной суммы

CRC16

  • 7.4 Определение метрологических характеристик теплосчетчика

7.4.1 Поверка составных частей (средств измерений) теплосчетчика
  • 7.4.1.1 Фиксируют настроечные параметры вычислителя теплосчётчика, указанные в таблице 12 Руководства по эксплуатации 4218-039-12560879 РЭ (далее - Руководство), из меню вычислителя согласно рисунку Д.4 приложения Д Руководства.

  • 7.4.1.2 Поверку составных частей (средств измерений) теплосчетчика выполняют в объеме и последовательности, согласно перечня документов на методики поверок, соответствующей составной части теплосчетчика (таблица 4).

Таблица 4 - Перечень документов на методики поверок составных частей теплосчетчика

Тип составной части (средства измерений) теплосчетчика (регистрационный номер)

Наименование документа на методику поверки

ВЭПС-Р (61872-15)

4213-037-12560879 МП "ГСП. Преобразователи расхода вихревые электромагнитные ВЭПС-Р. Методика поверки"

ЭМИР-ПРАМЕР-550

(27104-08)

4213-022-12560879 МП "Инструкция. ГСП. Преобразователи расхода электромагнитные     ЭМИР-

ПРАМЕР-550. Методика поверки"

ТС-Б (61801-15)

МП.ВТ 190-2008 "Термопреобразователи сопротивления ТС-Б. Методика поверки"

КТС-Б (43096-15)

Раздел 4 "Методика поверки" Руководства по эксплуатации СДФИ.405210.005 РЭ"

КТСП-Н (38878-12)

МП ВТ 047-2002 "Комплекты термопреобразователей сопротивления КТСП-Н. Методика поверки"

КТПТР-01, КТПТР-06 (46156-10)

Раздел 3 "Методика поверки" руководства по эксплуатации ЕМТК.07.0000.00 РЭ"

СДВ (28313-11)

МП 16-221-2009 "ГСП. Преобразователи давления измерительные СДВ. Методика поверки"

ПД-Р (40260-11)

ЦТКА.406222.078 МП "Преобразователи избыточного давления ПД-Р. Методика поверки"

7.4.2 Определение абсолютной погрешности измерений температуры теплосчетчиком
  • 7.4.2.1 Абсолютную погрешность измерений температуры теплоносителя теплосчетчиком Д( в °C вычисляют по формуле

Д,=±(|л7| + К|)’ (!)

где AtTC - абсолютная погрешность преобразования сопротивления в температуру термопреобразователем сопротивления, °C (паспортные данные термопреобразователя сопротивления);

Ав - абсолютная погрешность измерений температуры вычислителем, or'

  • 7.4.2.2 Абсолютную погрешность измерений температуры воды вычислителем At8 в °C для измерительных каналов 1 - 4 (ИК 1 - 4) определяют, подключив магазин сопротивлений к каналу измерения температуры согласно схеме приложения А. Переводят переключатель режима работы (тыльная сторона крышки вычислителя) в режим "Настройка" (положение "1"). Если на экране установлен дежурный режим, выйти из него, нажав любую клавишу. Длительным нажатием (не менее 5 с) на клавишу "ввод" ffLI входят в сервисное меню вычислителя.

В меню "ПАРАМЕТРЫ" выбирают раздел "ТВ", "ТВ 1", далее "ТВ1 Схема" и выбирают схему номер 8. Входят в основное меню, нажав длительно несколько раз клавишу "вверх" ffl (возврат до пункта меню "ПАРАМЕТРЫ").

Для отображения текущего значения температуры переходят в меню "ТЕКУЩИЕ", выбирают раздел "ТВ 1", далее "ТВ1 tl". Поочередно выставляют значения сопротивлений для температур из таблицы 5. Считывают значения температур tU3M в °C с индикатора вычислителя с интервалом не менее 20 с.

Таблица 5 - Значения электрических сопротивлений, соответствующие заданной температуре воды

Температура, °C

Значение сопротивления, Ом

Схема измерений

ИК1 ИК2 ИКЗ ИК4

а-0,00385 °C’1;PtlOO

ТВ1

1

100,39

8

75

128,99

150

157,33

Абсолютную погрешность измерения температуры вычислителем AtB в °C для ИК 1-4 вычисляют по формуле

At tU3M t3a$,      (2)

где tU3M - измеренное вычислителем значение температуры, °C; t3ad ~ заданное в соответствии с таблицей 5 значение температуры, °C. Результаты определения абсолютной погрешности измерений температуры теплоносителя вычислителем AtB считают положительными, если абсолютная погрешность не превышает ± 0,1 °C.

  • 7.4.2.3 Абсолютную погрешность измерений температуры наружного воздуха вычислителем At8 в °C для ИК 2-4 определяют, подключив магазин сопротивлений к каналу измерения температуры согласно схеме приложения А. Входят в основное меню, удерживая клавишу "вверх" более 1 с. Длительным нажатием (не менее 5 с) на клавишу "ввод" га входят в сервисное меню вычислителя. Входят в меню "ПАРАМЕТРЫ", выбирают раздел "ТВ", "ТВ 1(2)", далее "ТВ1(2) Схема" и выбирают схему в соответствии с таблицей 6. Входят в основное меню, нажав несколько раз клавишу "вверх" LU (возврат до меню "ПАРАМЕТРЫ"). Для отображения текущего значения температуры наружного воздуха переходят в меню "ТЕКУЩИЕ", выбирают раздел "ТВ 2", далее "ТВ2 t2". Поочередно выставляют значения сопротивлений для температур из таблицы 6. Считывают значения температуры tU3M в °C с индикатора вычислителя с интервалом не менее 20 с.

Таблица 6 - Значения электрических сопротивлений, соответствующие заданной температуре наружного воздуха

Температура, °C

Значение сопротивления, Ом

Схема измерений

ИК2

ИКЗ

ИК4

а = 0,00385 °C'1

PtlOO

ТВ1

ТВ2

ТВ1

ТВ2

ТВ1

ТВ2

-50

80,31

11

Тнв

1

Тнв

6

Тнв

10

103,90

60

123,24

Абсолютную погрешность измерения температуры наружного воздуха AtB в °C вычисляют по формуле 2.

Результат определения абсолютной погрешности измерений температуры наружного воздуха вычислителем AtB считают положительным, если абсолютная погрешность не превышает ±0,1 °C.

  • 7.4.2.4 Результат определения абсолютной погрешности измерений температуры теплоносителя теплосчетчиком считают положительным, если абсолютная погрешность измерений температуры t теплосчетчиком не превышает ± (0,25+0,002+) °C.

  • 7.4.2.5 Результат определения абсолютной погрешности измерений температуры теплоносителя теплосчетчиком заносят в протокол поверки (приложение Б).

  • 7.4.3 Определение абсолютной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах теплосчетчиком

  • 7.4.3.1 Абсолютную погрешность измерений разности температур теплоносителя теплосчетчиком в °C вычисляют по формуле

дд,=±(|с|+кХ с3)

где Ajc - абсолютная погрешность измерений разности температур комплектом термопреобразователей сопротивления, °C (паспортные данные комплекта термопреобразователя сопротивления);

Д& ~ абсолютная погрешность измерений разности температур вычислителем, °C.

  • 7.4.3.2 Абсолютную погрешность измерений разности температур вычислителем в °C для ИК 1 и 2, 3 и 4 определяют, подключив параллельно один магазин сопротивлений к каналам измерений температуры ИК 1-4 согласно схеме приложения А. Длительным нажатием (не менее 5 с) на клави-входят в сервисное меню вычислителя. Входят в меню "ПА-

    шу "ввод" У-РАМЕТРЫ" далее "ПОВЕРКА" и активируют режим "Поверка" ("АКТИВИРОВАТЬ? подтверждают действие (клавиша "ввод" (до сообщения "Активна").

    (клавиша "ввод" 0), в раздел "ОБЩИЕ" (клавиша "ввод" 0), выжидают время включения

Устанавливают наименьшее значение разности температур в подающем и обратном трубопроводах AtH в °C, указанное в паспорте теплосчетчика. Нажимают клавишу "влево" S , устанавливают в разделе "dt поверки", нажатием клавиши "ввод" 0 и, при необходимости, клавиши "вверх" Е, значение AtH. Нажимают клавишу "ввод

" 0 и, при необходимости, клавиши "вверх для сохранения параметра.

в >1

Выставляют значение сопротивления на магазине сопротивления для 1-ого контрольного значения разности температур в соответствии с таблицей 7. Выходят в основное меню, нажав длительно несколько раз клавишу "вверх" В) (возврат до пункта меню "ПАРАМЕТРЫ"). Для отображения текущего значения разности температур (между 1 и 2 ИК) по ТВ 1 переходят в меню "ТЕКУЩИЕ", выбирают раздел "ТВ 1", далее "ТВ1 tl", затем нажимают клавишу "вверх" Ш для просмотра "ТВ1 Общ dto". Выходят в меню выбора "ТВ" длительным однократным нажатием клавиши "вверх" В. Для отображения текущего значения разности температур (между 3 и 4 ИК) по ТВ2 выбирают раздел "ТВ 2", далее "ТВ2 t3", нажимают клавишу "вверх" В для просмотра "ТВ2 Общ dto". Считывают значение разности температур AtU3M в °C с индикатора вычислителя с интервалом не менее 20 с. Выставляют значение сопротивления на магазине сопротивления для 2-ого контрольного значения разности температур в соответствии с таблицей 7. Считывают текущие значения измеряемых температур и их разности указанным выше способом.

Таблица 7 - Значения электрических сопротивлений, соответствующие

заданной разности температур

Разность температур, °C

Температура, °C

Значение сопротивления, Ом

Схема из!

(устанавли томатическ!

"Пове

черений вается ав- режиме рка")

а = 0,00385 °C'1

PtlOO

ИК1,ИК2

ИКЗ, ИК4

на канале 1-4

на канале 1 - 4

ТВ1

ТВ2

ТВ1

ТВ2

2 или 3

8

103,12

1

5

1

5

150

157,33

Примечания

  • 1 В режиме "Поверка" вычислитель вычитает 2 или 3 °C от измеренных значений температур каналов 2 и 4, в соответствующих тепловых вводах.

  • 2 Наименьшее значение разности температур в подающем и обратном трубопроводах (Агя = 2 или 3 °C) устанавливают в соответствии со значением, указанным в паспорте теплосчетчика.

Абсолютную погрешность измерения разности температур вычислителем Ллв в °C вычисляют по формуле

ТВ ^At ^изм (jзад канал 1(3) ~ I зад_канал 2(4))t     (4)

где Ыизм - измеренное вычислителем значение разности температур, °C;

взад_Канал 1(3) ~ t зад_канал 2(4)) ~ заданные в соответствии с таблицей 7 значения температур в °C на каналы измерения температур 1(3) и 2(4).

По завершении действий по определению абсолютной погрешности измерения разности температур вычислителем деактивируют режим "Поверка", для этого переходят в основное меню (несколько раз выполнить длительное нажатие клавиши "вверх" Е). Входят в меню "ПАРАМЕТРЫ" (клавиша "ввод" @), далее в раздел "ОБЩИЕ" (клавиша "ввод" @), выбирают подраздел "ПОВЕРКА" и выполняют отключение режима "Поверка" ("ВЫКЛЮЧИТЬ?" подтверждают действие (клавиша "ввод" сЩ), выжидают время выключения (до сообщения "Не активна").

Результат определения абсолютной погрешности измерений разности температур вычислителем Длв считают положительным, если абсолютная погрешность не превышает ± (0,03+0,0006 Аг) °C.

  • 7.4.3.3 Результат определения абсолютной погрешности измерений разности температур теплоносителя теплосчетчиком считают положительным, если абсолютная погрешность измерений разности температур А/ теплосчетчиком не превышает:

  • - ± (0,06+0,0031-At) °C - при использовании с составе теплосчетчика КТС-Б, КТСП-Н класса 1 с Д/я < 2 °C;

  • - ± (0,08+0,0016-At) °C - при использовании с составе теплосчетчика КТПТР-01, КТПТР-06 класса 1 с А/я < 2 °C;

  • - ± (0,13+0,0026-At) °C - при использовании с составе теплосчетчика КТС-Б, КТСП-Н, КТПТР-01, КТПТР-06 классов 1 и 2 с Дгя = 3 °C.

  • 7.4.3.4 Результат определения абсолютной погрешности измерений разности температур теплоносителя теплосчетчиком заносят в протокол поверки (приложение Б).

7.4.4 Определение приведенной погрешности измерений давления теплоносителя теплосчетчиком
  • 7.4.4.1 Приведенную погрешность измерений давления теплоносителя теплосчетчиком у в % вычисляют для теплосчетчика с каналами измерений давления по формуле

У = /ПД+/В, (5)

где /д - приведенная погрешность преобразования значения давления в электрический сигнал преобразователем (датчиком) давления, % (паспортные данные);

/ - приведенная погрешность преобразования давления вычислителем, %.

  • 7.4.4.2 Приведенную погрешность преобразования давления вычислителем / в % для ПК 1 - 4 определяют, подключив многофункциональный калибратор МС1 000 в режиме генерации тока к каналу измерения давления согласно схеме приложения А. Входят в меню "ПАРАМЕТРЫ", выбирают раздел "ТВ", "ТВ 1", далее "ТВ1 Схема" и выбирают схему номер 8. Выходят из меню "ТВ1", длительно дважды нажав клавишу "вверх" LU. Входят в меню "ПАРАМЕТРЫ", выбирают раздел "ПК", "ПК 1", далее "ИК1 Датчик Р" и выбирают "ВКЛ." для каждого измерительного канала (ИК 1 - 4). Выходят в основное меню, нажав длительно несколько раз клавишу "вверх" LU (возврат до меню "ПАРАМЕТРЫ"). Для отображения текущего значения давления переходят в меню "ТЕКУЩИЕ" и выбирают раздел "ТВ 1", далее "ТВ1 Р1". Поочередно выставляют значения тока в соответствии с таблицей 8. Считывают значения давления Р^ в МПа с индикатора вычислителя с интервалом не менее 20 с.

Таблица 8 - Значения тока, соответствующие задаваемому избыточному

давлению

Задаваемое избыточное давление Рзад, МПа

Значение тока 1зад, соответствующее Рзад, мА

Схема измерений

ИК1

ИК2

ИКЗ

ИК4

ТВ1

0

-* max

1,44

18,4

0

J- max

0,8

12,0

8

0 2-P

-* max

0,32

7,2

Приведенную погрешность преобразования давления вычислителем в

%, вычисляют по формуле

В _ изм______зад

•100,

(6)

'  ~ р

max

где Ризм — измеренное вычислителем значение давления, МПа;

Рзад — заданное в соответствии с таблицей 8 значение давления, МПа;

Ртах ~ максимальное значение давления: Ртах= 1,6 МПа (16,31 кгс/см2).

Результат определения приведенной погрешности преобразования давления вычислителем / считать положительным, если приведенная погрешность не превышает ± 0,1 %.

  • 7.4.4.3 Результат определения приведенной погрешности измерений давления теплоносителя теплосчетчиком считают положительными, если приведенная погрешность измерений давления теплосчетчиком не превышает ± 1,0 %.

7.4.5 Определение относительной погрешности измерений времени
  • 7.4.5.1 Относительную погрешность измерений времени 8Т в % определяют, подключив источник питания и частотомер к дискретному выходу согласно схеме приложения А. Переводят переключатель режима работы (тыльная сторона крышки вычислителя) в режим "НАСТРОЙКА" (положение "1"). Если на экране установлен дежурный режим, выйти из него, нажав любую клавишу. Длительным нажатием (не менее 5 с) на клавишу "ввод" ffL входят в сервисное меню вычислителя. Входят в меню "ПАРАМЕТРЫ", выбирают раздел "ПОВЕРКА". Входят в режим редактирования (клавиша "ввод" И) и активируют режим "ПОВЕРКА" ("АКТИВИРОВАТЬ?" подтверждают действие (клавиша "ввод" Ю), выжидают время включения (до сообщения "Активна"). Проводят измерение периода следования импульсов тактового генератора с точностью до 7 знака.

Относительную погрешность измерений времени дТ в % вычисляют по формуле

г^]00,  (7)

Дт

где Тизм — измеренное частотомером значение периода следования импульсов, встроенного тактового генератора вычислителя, с;

Тэтэталонное значение периода следования импульсов встроенного тактового генератора вычислителя, с (Тэт = 1 с).

По завершении действий по определению относительной погрешности измерений времени деактивируют режим "Поверка". Для этого переходят в основное меню (несколько раз выполнив длительное нажатие клавиши "вверх" 12). Входят в меню "ПАРАМЕТРЫ" (клавиша "ввод" 0J), в раздел "ОБЩИЕ"(клавиша "ввод" 0), выбирают подраздел "ПОВЕРКА" и выполняют отключение режима "Поверка" ("ВЫКЛЮЧИТЬ?" подтверждают действие (клавиша "ввод"

^Щ), выжидают время выключения (до сообщения "Не

активна"). Переводят переключатель режима работы (тыльная сторона крышки вычислителя) в режим "Рабочий" (положение "ON").

  • 7.4.5.2 Результат определения относительной погрешности измерений времени <5Г считают положительным, если относительная погрешности измерений времени не превышает ± 0,01%. В случае получения неудовлетворительного результата однократного измерения периода следования импульсов тактового генератора допускается его исключение при условии проведения не менее двух измерений.

7.4.6 Определение относительных погрешностей измерений объема и массы теплоносителя теплосчетчиком
  • 7.4.6.1 Относительную погрешность измерений объема теплоносителя теплосчетчиком в % вычисляют по формуле

8v=8?p+8°, (8) где <5уЛР — относительная погрешность преобразования значений объема и объемного расхода в выходной электрический сигнал преобразователем расхода, % (паспортные данные);

<5уВотносительная погрешность вычисления объема теплоносителя вычислителем, %.

  • 7.4.6.2 Абсолютную погрешность вычисления объема теплоносителя вычислителем d/ в м3 для ИК 1 - 4 определяют, подключив генератор сигналов специальной формы ГСС-10/1 (далее - генератор) к каналам измерения объема (QI - Q4), согласно схеме приложения Б.

Входят в меню "ПАРАМЕТРЫ", выбирают раздел "ТВ", "ТВ 1", далее "ТВ1 Схема", выбирают схему номер 8. Входят в меню "ПАРАМЕТРЫ", выбирают раздел "ИК", "ИК 1", далее "ИК1 Вес имп." и устанавливают вес импульса для ИК 1 - 4 равным 10 л/имп. (0,01 м3/имп.). Входят в меню "ПАРАМЕТРЫ", выбирают "Дата и время" и вводят новое значение времени: (текущий час):(58) мин.

Переводят переключатель режима работы (тыльная сторона крышки вычислителя) в режим "Рабочий" (положение "ON"). Подают с генератора пачку прямоугольных импульсов (меандр амплитудой 5 В) в количестве не менее 1000 с частотой 100 Гц.

Дожидаются окончания часа по индикации вычислителя и входят в меню "АРХИВ", выбирают раздел "ЗА ЧАС", далее "ТВ 1" подтвердить время последней архивной записи, нажав клавишу "ввод" Ю. Последовательным нажатием клавиши "вправо" И вывести на экрана вычислителя объемов Уизм по измерительным каналам "время ТВ1 VI" - "время Считывают значения объемов Уизм с индикатора вычислителя.

значения

ТВ1 V4".

вычисли-

Абсолютную погрешность вычисления объема теплоносителя телем AVB в м3 вычисляют по формуле

j/ = V„3M-Vpac4, (9)

где VU3M измеренное вычислителем значение объема, м3;

Vpac4 ~ расчетное значение объема, м3.

Расчетное значение объема вычисляют по формуле

Vpac4 = N-B, (10) где N — количество импульсов, поданных с генератора на вход канала измерения объема, шт.;

В - вес импульса настройки канала измерения объема, м3/имп.

Результат определения абсолютной погрешности вычисления объема теплоносителя вычислителем AVB считают положительным, если абсолютная погрешность не превышает ± 1 ед. мл. разряда (± 0,01 м3).

  • 7.4.6.3 Относительную погрешность измерений массы теплоносителя теплосчетчиком 8М в % вычислять по формуле

8M=8v+8BM, (11)

где 8V относительная погрешность измерения объема теплоносителя теплосчетчиком, %;

8МВ ~ относительная погрешность вычисления массы теплоносителя вычислителем, %.

Относительную погрешность вычисления массы теплоносителя вычислителем в % для ИК 1 - 4 определяют, при температуре 75 °C (таблица 5), подключив генератор к каналам измерения объема (QI - Q4) и магазин сопротивления к каналам измерения температуры согласно схеме приложения А.

Входят в меню "ПАРАМЕТРЫ", выбирают раздел "ТВ", "ТВ 1", далее "ТВ1 Схема" и выбирают схему номер 8.

Входят в меню "ПАРАМЕТРЫ", выбирают раздел "ИК", "ИК 1", далее "ИК1 Вес имп." и устанавливают вес импульса для ИК 1 - ИК 4 равным 10 л/имп. (0,01 м3/имп.).

В разделе "ИК1 Рдог" вводят договорное значение абсолютного давления 0,8 МПа для ИК 1 - 4.

Входят в меню "ПАРАМЕТРЫ", выбирают раздел "ОБЩИЕ", далее "Дата и время" и вводят новое значение времени: (текущий час):(58) мин.

Переводят переключатель режима работы (тыльная сторона крышки вычислителя) в режим "Рабочий" (положение "ON"). Подают с генератора пачку прямоугольных импульсов (меандр амплитудой 5 В) в количестве не менее 1000 с частотой 100 Гц. Дожидаются окончания часа по индикации вычислителя и входят в меню "АРХИВ", выбирают раздел "ЗА ЧАС", далее "ТВ 1" подтверждают время последней архивной записи, нажав клавишу "ввод" Ю. Последовательным нажатием клавиши "вправо" а выводят на индикатор вычислителя значения массы Мизм по измерительным каналам "время ТВ1 Ml" - "время ТВ 1 М4".

Относительную погрешность вычисления массы теплоносителя вычислителем 8МВ в % вычисляют по формуле

•100

(12)

где Мизм значение массы на индикаторе вычислителя, т;

Мрасч расчетное значение массы, т;

Л/расч = ^£-М^/1000,    (13)

здесь N, В — то же, что в формуле 10;

p(t,P) = 975,2 кг/м3 — плотность теплоносителя при температуре 75 °C и абсолютном давлении 0,8 МПа по ГСССД.

Результат определения относительной погрешности вычисления массы теплоносителя вычислителем SMB считать положительным, если относительная погрешность не превышает ± 0,1 %.

  • 7.4.6.4 Результаты определения метрологических характеристик теплосчетчика считают положительными с относительными погрешностями измерений объема и массы теплоносителя теплосчетчиком:

- в составе с ПР ЭМИР-ПРАМЕР-550:

± 1,1% - в диапазоне расходов с нормированным значением относительной погрешности ПР не более ±1,0 %;

± 2,1% - в диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 2,0 %;

± 5,1% - в диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 5,0 %;

- в составе с ПР ВЭПС-Р:

± (1,1+0,01-Gb/G) % — для ПР класса 1;

± (2,l±0,02-GB/G) % — для ПР класса 2.

Где Gb - наибольшее значение объемного расхода теплоносителя в подающем трубопроводе, м3/ч, G - измеренное значение объемного расхода теплоносителя, м3/ч.

7.4.7 Определение относительной погрешности измерений тепловой энергии
  • 7.4.7.1 Относительную погрешность вычисления тепловой энергии вычислителем для закрытой системы теплоснабжения закр в % осуществляют следующим образом. Задают в вычислителе тепловую схему в соответствии с уравнением

Q^Mrfa-hz), (14)

где Mj - масса воды в подающем трубопроводе, кг;

hi,h2 - энтальпия воды в подающем и обратном трубопроводах соответственно, кДж/кг (ккал/кг).

  • 7.4.7.1.1 Подать на входы вычислителя параметры, приведенные в таблицах 9-11.

Таблица 9 - Параметры для определения тепловой энергии для закрытой системы

№ измерения

Количество импуль-сов N1

Вес импульсов, л/имп.

Температура, °C

Разница температур, °C

Абсолютное давление, МПа

ИК1

tl

dt

Р1

Р2

1

4000

3

145

20

1,4

1,1

2

75

3

1,1

0,7

74 2)

2 2)

1,1

0,7

3

30

10

0,7

0,4

Примечания

  • 1 Индекс задаваемого параметра соответствует номеру измерительного канала вычислителя.

  • 2 В режиме "Поверка" вес импульсов для ИК1, равный 3 л/имп., задается автоматически.

  • 3 При измерении №2 задают наименьшее значение разности температур в подающем и обратном трубопроводах, указанное в паспорте теплосчетчика (Д?я = 2 или 3 °C).

0 Значения tl и dt при &tH = 3 °C.

2) Значения tl и dt при &tH = 2 °C.

Таблица 10 - Значения электрических сопротивлений, соответствующие за

данной температуре воды для определения тепловой энергии

Температура, °C

Значение сопротивления, Ом

а -0,00385 °C'1

Pt 100

145

155,46

75

128,99

74

128,61

30

111,67

Подключают генератор к каналу измерения объема (Q1). Подключают параллельно один магазин сопротивлений к каналам измерения температуры (t 1 и t2) согласно схеме приложения А. Выставляют значения сопротивления для температуры tl (ПК 1) согласно номеру измерения в соответствии с таблицами 9 и 10.

Переводят переключатель режима работы (тыльная сторона крышки вычислителя) в режим "Настройка" (положение "1"). Если на индикаторе установлен дежурный режим, выходят из него, нажав любую клавишу. Длительным нажатием (не менее 5 с) на клавишу "ввод" сЯ вычислителя.

входят в сервисное меню

Входят в меню "ПАРАМЕТРЫ", выбирают раздел "ОБЩИЕ". Выбирают пункт меню "ПОВЕРКА" и нажимают клавишу "ввод" Ю. На запрос "АКТИВИРОВАТЬ?" подтверждают действие нажатием клавиши "ввод" И, выжидают время включения до сообщения "Активна".

  • 7.4.7.1.2 Выбирают пункт меню "dt поверки" и устанавливают значение разности температур 20 °C по пункту измерения №1 таблицы 9. Выходят из раздела "ОБЩИЕ", длительно однократно нажав клавишу "вверх" LiJ.

В меню "ПАРАМЕТРЫ" выбирают раздел "ИК", далее "ИК 1". В пункте меню "Рдог" вводят договорное значение абсолютного давления Р1 по пункту измерения №1 таблицы 9, подтверждают выбор клавишей "ввод" 0. Выходят в меню "ИК" длительно однократно нажав клавишу "вверх" EEL Вы-брирают раздел "ИК 2" в пункте меню "Рдог", вводят договорное значение абсолютного давления Р2 по пункту измерения №1 таблицы 9, подтверждают выбор клавишей "ввод" И. Выходят в меню "ИК" длительно однократно нажав клавишу "вверх" EEL

Выбирают раздел "ОБЩИЕ". Входят в меню "Дата и время" и вводят значение времени: (текущий час):(58) мин, подтверждают выбор, нажав клавишу "ввод" ffll. Подтверждают сообщение "Архивы будут удалены! клавишу "ввод" ffL, дожидаются сообщения "Удаление архива! нажимают клавишу "ввод

", нажав

ОК" и

ампли-основ-

Подают с генератора пачку прямоугольных импульсов (меандр тудой 5 В) в количестве не менее 4000 с частотой 100 Гц. Выходят в ное меню. Дожидаются окончания часа по индикатору вычислителя. Входят в меню "АРХИВ", выбирают раздел "ЗА ЧАС", раздел "ТВ 1". Подтверждают время последней архивной записи нажатием клавиши "ввод" И. Считывают значение тепловой энергии QH3M с индикатора вычислителя "дд.мм час ТВ1 Qo".

  • 7.4.7.1.3 Относительную погрешность вычисления тепловой энергии вычислителем для закрытой системы теплоснабжения закр в % вычислять по формуле где QU3M - значение тепловой энергии на индикаторе вычислителя, ГДж (Гкал);

    100

    (15)

Qpacu ~ значение тепловой энергии, рассчитанное по формуле (14) при параметрах, приведенных в таблице 11, ГДж (Гкал).

Значения плотности и энтальпии воды при значениях температуры и давления, приведенных в таблице 9, представлены в таблице 11.

Таблица 11 - Значения плотности и энтальпии по ГСССД

№ измерения

Плотность p(t, Р), кг/м3

Энтальпия h(t, Р), ккал/кг

1

р1(3)(145 °C, 1,4 МПа) = 922,19; р2(4)(125 °C, 1,1 МПа) = 939,48; рхв(10 °C, 0,098 МПа) = 1000,19

hi(3)(145 °C, 1,4 МПа) = 145,97; h2(4)(125 °C, 1,1 МПа) = 125,53; hX B(10 °C, 0,098 МПа) = 10,054

2

Данные для расчета при \tH = 3 °C

р1(3)(75 °C, 1,1 МПа) = 975,29; р2(4)(72 °C, 0,7 МПа) = 976,88;

рх в(10 °C, 0,098 МПа) = 1000,19

h1(3)(75 °C, 1,1 МПа) = 75,19; h2(4)(72 °C, 0,7 МПа) = 72,11; hXB(10 °C, 0,098 МПа) = 10,054

Данные для расчета при \tH = 2 °C

pi(3)(74 °C, 1,1 МПа) = 975,88; р2(4)(72 °C, 0,7 МПа) = 976,88;

рх в(10 °C, 0,098 МПа) = 1000,19

h1(3)(74 °C, 1,1 МПа) = 74,19; h2(4)(72 °C, 0,7 МПа) = 72,11; hXB(10 °C, 0,098 МПа) = 10,054

3

Р1(3)(ЗО °C, 0,7 МПа) = 995,91; р2(4)(20 °C, 0,4 МПа) = 998,34; рх в(10 °C, 0,098 МПа) = 1000,19

hi(3)(3O °C, 0,7 МПа) = 30,17; h2(4)(20 °C, 0,4 МПа) = 20,13; hXB(10 °C, 0,098 МПа) = 10,054

Примечания

  • 1 Справочные значения плотности и энтальпии приведены при абсолютном давлении.

  • 2 Определение Qpac4 выполняют в тех же единицах (ГДж или Гкал), в которых производится счет тепловой энергии вычислителем. Перевод энтальпии из размерности ккал/кг в кДж/кг осуществляется по формуле: h (кДж/кг) = h (ккал/кг) ■ 4,1868.

  • 7.4.7.1.4 Устанавливают значения разности температур и абсолютного давления в соответствии с п. 7.4.7.1.2 по пункту измерения №2 таблицы 9. Определяют относительную погрешность вычисления тепловой энергии вычислителем по п. 7.4.7.1.3. Устанавливают значения разности температур и абсолютного давления в соответствии с п. 7.4.7.1.2 по пункту измерения №3 таблицы 9. Определяют относительную погрешность вычисления тепловой энергии вычислителем по п. 7.4.7.1.3.

  • 7.4.7.1.5 Результаты определения относительной погрешности вычисления тепловой энергии вычислителем для закрытой системы теплоснабжения закр считают положительными, если относительная погрешность не превышает ± (0,5 + \tH /At) %. Где А//; - наименьшее значение разности температур в подающем и обратном трубопроводах = 2 или 3 °C); At - разность температур в подающем и обратном трубопроводах, °C (&tH< At < (150 - А///)).

  • 7.4.7.2 Относительную погрешность вычисления тепловой энергии вычислителем для открытой системы теплоснабжения в % осуществляют следующим образом. Задают в вычислителе тепловую схему в соответствии с уравнением

Q = Mi(3)-(h1(3)-hx.e.) - M2(4)-(h2(4)- hxe) (16) где MI(3), М2(4) - масса теплоносителя в подающем, обратном трубопроводах, соответственно, кг;

Ьцз), h2(4), hx e. - энтальпия воды в подающем, обратном трубопроводах и в однотрубной системе холодной воды, соответственно, кДж/кг (ккал/кг).

Обеспечивают параметры расчёта тепловой энергии, приведенные в таблице 12, путём подачи соответствующих сигналов и задания параметров в настройках вычислителя.

Таблица 12 - Параметры для определения тепловой энергии для открытой системы

№ изме-рения

Количество импульсов

Вес импульсов, л/имп.

Температура,

°C

Разница температур, °C

Абсолютное давление, МПа

N3,N4

ИКЗ

ИК4

t3

tx.B

dt

РЗ

Р4

Рх.в

1

4000

3

2,8

145

10

20

1,4

1,1

0,098

2

75

3 1}

1,1

0,7

74 2)

2 2)

1,1

0,7

3

30

10

0,7

0,4

Примечания

  • 1 Индекс задаваемого параметра соответствует индексу измерительного канала вычислителя.

  • 2 В режиме "Поверка" вес импульсов для ИКЗ, равный 3 л/имп., для ИК4, равный 2,8 л/имп., а также Рх.в., равное 0,098 МПа, и схема 5 по ТВ2 задаются автоматически.

  • 3 При измерении №2 задают наименьшее значение разности температур в подающем и обратном трубопроводах, указанное в паспорте теплосчетчика (ДО/ = 2 или 3 °C).

  • 1) Значения t3 и dt при AtH = 3 °C.

  • 2) Значения t3 и dt при &tH = 2 °C.

Подключают генератор к каналам измерения объёма (Q3 и Q4). Подключают параллельно магазин сопротивлений к каналам измерения температуры (t3 и t4) согласно схеме приложения А. Выставляют значение сопротивления для температуры t3 (ИК 3) в соответствии с таблицами 12 и 10.

  • 7.4.7.2.1 Выбирают пункт меню "dt поверки" и устанавливают значение разности температур 20 °C по пункту измерения №1 таблицы 12. Выходят из раздела "ОБЩИЕ", длительно однократно нажав клавишу "вверх" LU.

В меню "ПАРАМЕТРЫ" выбирают раздел "ИК", далее "ИК 3". В пункте меню "Рдог" вводят договорное значение абсолютного давления РЗ по пункту измерения №1 таблицы 12, подтверждают выбор клавишей "ввод Входят в меню "ИК" длительно однократно нажав клавишу "вверх" LU. Выбирают раздел "ИК 4" в пункте меню "Рдог", вводят договорное значение абсолютного давления Р4 по пункту измерения №1 таблицы 12, подтверждают выбор клавишей "ввод" Ш. Выходят в меню "ИК" длительно однократно

нажав клавишу "вверх" (2.

Выбирают раздел "ОБЩИЕ". Входят в меню "Дата и время" и вводят значение времени: (текущий час):(58) мин, подтверждают выбор, нажав кла-" Ш. Подтверждают сообщение "Архивы будут удалены!", нажав ввод" ЬЩ, дожидаются сообщения "Удаление архива! ОК" и

вишу "ввод клавишу " нажимают клавишу "ввод

Подают с генератора пачку прямоугольных импульсов (меандр амплитудой 5 В) в количестве не менее 4000 с частотой 100 Гц. Выходят в основное меню. Дожидаются окончания часа по индикатору вычислителя. Входят в меню "АРХИВ", выбирают раздел "ЗА ЧАС" раздел "ТВ 2". Подтверждают время последней архивной записи нажатием клавиши "ввод" ЬЩ. Считывают значение тепловой энергии QH3M с индикатора вычислителя "дд.мм час ТВ2 Qo".

  • 7.4.7.2.2 Относительную погрешность вычисления тепловой энергии вычислителем для открытой системы теплоснабжения Здоткр в % вычисляют по формуле параметрах, приведенных в таблице 12, ГДж (Гкал).

    _ Qh3m Q °Ооткр.     q

    '■ч-расч где Qn3M - значение тепловой энергии (Гкал);

    QPac4 - значение тепловой энергии,

    ^•100,  (17)

    на индикаторе вычислителя, ГДж

    рассчитанное по формуле (16) при

Значения плотности и энтальпии воды при значениях температуры и давления, приведенных в таблице 12, представлены в таблице 11.

  • 7.4.7.2.3 Устанавливают значения разности температур и абсолютного давления в соответствии с п. 7.4.7.2.1 по пункту измерения №2 таблицы 12. Определяют относительную погрешность вычисления тепловой энергии вычислителем по п. 7.4.7.2.2. Устанавливают значения разности температур и абсолютного давления в соответствии с п. 7.4.7.2.1 по пункту измерения №3 таблицы 12. Определяют относительную погрешность вычисления тепловой энергии вычислителем по п. 7.4.7.2.2.

По завершении действий по определению относительной погрешности измерений тепловой энергии вычислителем деактивируют режим "Поверка". Для этого переходят в основное меню (несколько раз выполнить длительное нажатие клавиши "вверх" Е). Входят в меню "ПАРАМЕТРЫ" (клавиша "ввод" @), раздел "ОБЩИЕ" (клавиша "ввод" @), выбирают подраздел "ПОВЕРКА" и выполняют отключение режима "Поверка" ("ВЫКЛЮЧИТЬ?" подтверждают действие (клавиша "ввод" И), выжидают время выключения (до сообщения "Не активна"). Переводят переключатель режима работы (тыльная сторона крышки вычислителя) в режим "Рабочий" (положение "ON").

  • 7.4.7.2.4 Результаты определения относительной погрешности измерений тепловой энергии вычислителем для открытой системы теплоснабжения дуоткр считают положительными, если относительная погрешность не превышает ± (0,5 + A/// /At) %. Где А/// - наименьшее значение разности температур в подающем и обратном трубопроводах (AtH = 2 или 3 °C); At - разность температур в подающем и обратном трубопроводах, °C (А/#< At < (150 - А/#)).

  • 7.4.7.3 Результаты определения метрологических характеристик теплосчетчика считают положительными с относительной погрешностью измерений тепловой энергии (количества теплоты):

  • - для закрытых систем теплоснабжения:

± (2 + 4At//At + 0,0Гбд/(7) % - для класса 1 (по ГОСТ Р 51649-2014, ГОСТ РЕН 1434-1-2011);

± (3 + 4AtH/At + 0,02-бгУбг) % - для класса 2 (по ГОСТ Р 51649-2014, ГОСТ РЕН 1434-1-2011);

  • - для открытых систем теплоснабжения:

± [3,5+10/AH0,005-GB/G7]/[l-((72-t2)/((7777)] % (по МИ 2553-99), если результат поверки составных частей теплосчетчика положительный. Где A tn = 2 или 3 °C - наименьшее значение разности температур в подающем и обратном трубопроводах (паспортные данные);

At - значение разности температур в подающем и обратном трубопроводах, °C;

tl и t2 - значения температур в подающем и обратном трубопроводах,°C;

Gl, G2 - значения объемного расхода теплоносителя в подающем и обратном трубопроводах, м3/ч;

G и GB- значения расхода теплоносителя и его наибольшее значение в подающем трубопроводе, м3/ч.

При этом:

  • 1 в теплосчетчиках класса 1 с AtH = 2 °C используются комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н класса 1 с AtH <2 °C в составе с ПР классов 1 и 2 и(или) с максимальной относительной погрешностью не более ± 2,0 %, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06 класса 1 с AtH < 2 °C в составе с ПР класса 1 и(или) с максимальной относительной погрешностью не более ±1,0 %;

  • 2 в теплосчетчиках класса 1 с AtH = 3 °C используются комплекты

термопреобразователей сопротивления КТС-Б, КТСП-Н, КТПТР-01, КТПТР-06 класса 1 с AtH = 3 °C в составе с ПР классов 1 и 2 и(или) с максимальной относительной погрешностью не более ±  2,0  %, комплекты

термопреобразователей сопротивления КТС-Б, КТСП-Н класса 2 с AtH = 3 °C в составе с ПР класса 1 и(или) с максимальной относительной погрешностью не более ± 1,0 %;

  • 3 в теплосчетчиках класса 2 с А Г// = 3 °C используются комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н классов 1 и 2 с АГ// = 3 °C и КТПТР-01, КТПТР-06 класса 1 с А/// = 3 °C в составе с ПР классов 1 и 2 и(или) с максимальной относительной погрешностью не более ± 2,0 %, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06 класса 2 с АО/ = 3 °C в составе с ПР класса 1 и(или) с максимальной относительной погрешностью не более ± 1,0 %.

  • 7.5 Выполняют установку настроечных параметров, зафиксированных в соответствии с п. 7.4.1.1, в исходное состояние.

8 Обработка результатов измерений

Результаты измерений оформляют в соответствии с требованиями ГОСТ Р 8.736-2011 "ГСП. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения" с заполнением протокола поверки, в соответствии с требованиями ГОСТ ИСО/МЭК 17025-2009 "Общие требования к компетентности испытательных и калибровочных лабораторий" (Приложение Б).

9 Оформление результатов поверки
  • 9.1. При положительных результатах поверки теплосчетчика на основании протокола поверки (Приложение Б) оформляется "Свидетельство о поверке" в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и программному обеспечению (ПО), составные части теплосчетчика пломбируются с нанесением знака поверки. Места пломбирования основных составных частей теплосчетчика приведены в описании типа.

  • 9.2. При отрицательных результатах поверки теплосчетчика оформляется "Извещение о непригодности к применению" в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

ФБУ «Ульяновский ЦСМ», инженер 2 категории ЗАО «Промсервис», руководитель метрологической службы

Бедоева

Яковенко

Приложение А

(справочное)

Схема подключения поверочного и вспомогательного оборудования

Калибратор

мсюоо

(они

Кони

*

1

-

2

Конт

Цегь

1

Сигн

2

Ж

Генератор

Источник питания

Цепь

Конт

♦12В

1

Ж

2

Преобразователь

USB/RS485

Цепь

Кемп

А

1

в

2

11,5 кОи

К частотомеру

1

Т

Копп

Цепь

1

Рк

2

GNO

3

РЗ

к

ОФ

Кат

Цепь

1

Р2

2

END

3

Р1

GND

<(М1

Цепь

1

F1

2

GKD

3

F2

к

GND

<онп

Дель

1

F3

2

GND

3

F4

GNO

Конп

Цепь

1

♦12В

2

GND

3

А

к

в

Конт

Цепь

1

VBUS

2

0-

3

D.

к

GNO

5

GNO

Цепь

Конт

I*

1

2

и-

3

1

4

Цепь

Конт

1

1

11

2

и-

3

к

к

Цепь

Конт

1

11

2

и-

3

к

к

Цепь

Конт

к

1

и.

2

и-

3

1

к

Цепь

Копп

ЕХ-

1

ЕХ+

2

1М»

3

К-

к

(ат.

1

2

Магазин сопротивлений

Конт.

2

Кат

Кат

2

Кат.

Цепь

1

♦12В

2

Ж

Конт

Цепь

1

+ .

2

-

Источник питания

Элемент

TER18505

Рисунок А. 1 — Подключение оборудования при проведении поверки

Приложение Б

(рекомендуемое)

Форма протокола поверки

Протокол периодической (первичной) поверки №___

(НУЖНОЕ ПОДЧЕРКНУТЬ)

Наименование, тип, заводской номер СИ: теплосчетчик, ПРАМЕР-ТС-100, зав. №________ТУ 4218-039-12560879-2016, класса_____, Мн =___°C.

в составе:

вычислитель: ПРАМЕР-ТС-100 зав. №______________;

преобразователи расхода:

_______________зав. №____________, _______________зав. №____________ ________________зав. №____________, ________________зав. №____________ термопреобразователи сопротивления (комплекты):

_______________зав. №____________, _______________зав. №____________ _______________зав. №____________, _______________зав. №____________ преобразователи (датчики) давления:

_______________зав. №____________, _______________зав. №____________ _________________зав. №_____________, ________________зав. №_____________. Наименование, ИНН :_________________________________________________

Дата проведения поверки:____________________________________________

Методика поверки (наименование, номер, кем утверждена) 4218-039-12560879/120-20-043-2016 МП «ГСИ. Теплосчетчики ПРАМЕР-ТС-100. Методика поверки», утверждена ФБУ «Ульяновский ЦСМ» 19.07.2016 г.

Средства поверки: ___________________________________________________

Условия поверки:

  • - температура окружающего воздуха_____________________°C;

  • - относительная влажность окружающего воздуха__________%;

  • - атмосферное давление__________________________________кПа;

  • - напряжение постоянного тока в диапазоне_________________В

Операции поверки:

  • 1 Результаты внешнего осмотра:______________________________________

  • 2 Результаты опробования:______________________________________________

  • 3 Определение идентификационных данных ПО:

Таблица А.1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Данные в соответствии с описанием типа

Данные, полученные при поверке

Заключение о соответствии

Идентификационное наименование ПО

PRAMER ТС 100

Номер версии (идентификационный номер) ПО

01

Цифровой идентификатор ПО

0хАВ23

Алгоритм расчета контрольной суммы

CRC16

  • 4 Определение метрологических характеристик теплосчетчика:

4.1 Поверка составных частей (средств измерений) теплосчетчика Таблица А.2 - Результаты поверки составных частей теплосчетчика

Тип составной части теплосчетчика, зав. номер

Заключение о пригодности (годен/не годен)

Номер свидетельства о поверке (дата поверки), срок действия поверки

Пре

1

образователи расхода:

2

3

4

Тер

1

мопреобразователи сощ

ютивления (комплекты):

2

3

4

Пре

1

образователи давления:

2

3

4

  • 4.2 Определение абсолютной погрешности измерений температуры теплосчетчиком

    • 4.2.1 Определение абсолютной погрешности измерений температуры теплоносителя теплосчетчиком

      • 4.2.1.1 Определение абсолютной погрешности измерений температуры воды вычислителем At8

Таблица А.З - Данные определения абсолютной погрешности измерений температуры воды вычислителем

Измерительный канал вычислителя

Сопротивление на магазине сопротивлений R, Ом

Заданное значение температуры 1зад, °C

Измеренное вычислителем значение температуры (изм°С

Абсолютная погрешность измерения температуры вычислителем Д^’С

Пределы абсолютной погрешности измерения температуры вычислителем, °C

Заключение о соответствии (соот-ветствует/не соответствует)

ИК1

100,39

1

±0,1

128,99

75

157,33

150

ИК2

100,39

1

±0,1

128,99

75

157,33

150

ИКЗ

100,39

1

±0,1

128,99

75

157,33

150

Продолжение таблицы А.З

ИК4

100,39

1

±0,1

128,99

75

157,33

150

  • 4.2.1.2 Определение абсолютной погрешности измерений температуры воды теплосчетчиком At8

Таблица А.4 - Данные определения абсолютной погрешности измерений температуры воды теплосчетчиком

Измерительный канал теплосчетчика

Результаты поверки

Предъявляемые требования

Заключение о соответствии (соответству-ет/не соответствует)

Абсолютная погрешность измерения температуры t, °C:

Пределы абсолютной погреш-ности измерений температуры теплосчетчиком At, °C

вычислителем AtB

термопреобразователем сопротивления AtTC

теплосчетчиком At

ИК1

± (0,25+0,002-t)

ИК2

ИКЗ

ИК4

  • 4.2.2 Определение абсолютной погрешности измерений температуры наружного воздуха теплосчетчиком

    • 4.2.2.1 Определение абсолютной погрешности измерений температуры наружного воздуха вычислителем At8

Таблица А.5 - Данные определения абсолютной погрешности измерений температуры наружного воздуха вычислителем

Измерительный канал

Схема измерений

Сопротивление на магазине сопротивлений R, Ом

Заданное значение температуры 1зад, °C

Измеренное вычислителем значение температуры шзм°С

Абсолютная погрешность измерения температуры вычислителем AtB'°C

Пределы абсолютной погрешности измерения температуры вычислителем, °C

Заключение о соответствии

ИК2

ТВ1

ТВ2

80,31

-50

±0,1

11

Тнв

103,90

10

123,24

60

ИКЗ

ТВ1

ТВ2

80,31

-50

±0,1

1

Тнв

103,90

10

123,24

60

ИК4

ТВ1

ТВ2

80,31

-50

±0,1

6

Тнв

103,90

10

123,24

60

  • 4.2.2.1 Определение абсолютной погрешности измерений температуры наружного воздуха теплосчетчиком

Таблица А.6 - Данные определения абсолютной погрешности измерений

температуры наружного воздуха теплосчетчиком

Измерительный канал теплосчетчика

Результаты поверки

Предъявляемые требования

Заключение о соответствии (соответству-ет/не соответствует)

Абсолютная погрешность измерения температуры t, °C:

Пределы абсолютной погреш-ности измерений температуры теплосчетчиком At, °C

вычислителем Д,в

термопреобразователем сопротивления AtiC

теплосчетчиком At

ИК2

± (0,25+0,002-t)

ИКЗ

ИК4

  • 4.3 Определение абсолютной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах теплосчетчиком

    • 4.3.1 Определение абсолютной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах вычислителем Таблица А.7 - Данные определения абсолютной погрешности измерений

разности температур теплоносителя вычислителем

Измерительный канал вычислителя

Схема измерений

Сопротивление на магазине сопротивлений

R, Ом

Заданное значение температуры t3ad, °C

Измеренное вычислителем значение разности температур

А1изм,°С

Абсолютная погрешность измерения разности температур вычислителем АЛ,в'°с

Пределы абсолютной погрешности измерения разности температур вычислителем ЛдД °с

Заключение о соответствии

ИК1, ИК2

ТВ1

ТВ2

103,12

8

± (0,03+0,0006-ДО

1

5

157,33

150

ИКЗ,

ИК4

ТВ1

ТВ2

103,12

8

1

5

157,33

150

  • 4.3.2 Определение абсолютной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах теплосчетчиком

Таблица А.8 - Данные определения абсолютной погрешности измерений разности температур теплоносителя теплосчетчиком

  • 2) При использовании с составе теплосчетчика комплектов термопреобразователей сопротивления КТПТР-01, КТПТР-06 класса 1 с Мн < 2 °C.

  • 3) При использовании с составе теплосчетчика комплектов термопреобразователей сопротивления КТС-Б, КТСП-Н, КТПТР-01, КТПТР-06 классов 1 и 2 с Д^ = 3 °C.

Измери-тельный канал теплосчтечика

Результаты поверки

Предъявляемые требования

Заключение о соответствии (соответству-ет/не соответствует)

Абсолютная погрешность измерения разности температур ДЛ(, °C:

Пределы абсолютной погреш-ности измерений разности температур теплосчетчиком Д^, °C

тепловы-числите-

л в

лем Дл

комплектом термопреобразователей сопротивления AdtTC

теплосчетчиком Дл/

ИК1,ИК2

±(0,06+0,0031-At) 0 ± (0,08+0,0016-At)2) ± (0,13+0,0026-At)3)

ИКЗ, ИК4

0 При использовании с составе теплосчетчика комплектов термопреобразователей сопротивления КТС-Б, КТСП-Н класса 1 с \tH < 2 °C.

  • 4.4 Определение приведенной погрешности измерений давления теплоносителя теплосчетчиком

    • 4.4.1 Определение приведенной погрешности измерений давления теплоносителя вычислителем

Таблица А.9 - Данные определения приведенной погрешности измерений давления теплоносителя вычислителем

Измерительный канал вычислителя

Задаваемое избыточное давление

Задаваемое значение тока 1р, мА

Задаваемое значение избыточное давления Рзад, МПа

Измеренное избыточное давление Ризм, МПа

Приведенная погрешность измерения давления Т, %

Пределы допускаемой приведенной погрешности измерения давления, %

Заключение о соответствии

ИК1

0,9-Ртах

18,40

1,44

±0,15

Соответствует

0,5-Ртах

12,00

0,80

Соответствует

0,2-Ртах

7,20

0,32

Соответствует

ИК2

0,9-Ртах

18,40

1,44

±0,15

Соответствует

0,5-Ртах

12,00

0,80

Соответствует

0,2-Ртах

7,20

0,32

Соответствует

ИКЗ

0,9-Ртах

18,40

1,44

±0,15

Соответствует

0,5-Ртах

12,00

0,80

Соответствует

0,2-Ртах

7,20

0,32

Соответствует

ИК4

0,9-Ртах

18,40

1,44

±0,15

Соответствует

0,5-Ртах

12,00

0,80

Соответствует

0,2-Ртах

7,20

0,32

Соответствует

  • 4.4.2 Определение приведенной погрешности измерений давления теплоносителя теплосчетчиком

Таблица А. 10 - Данные определения приведенной погрешности измерений давления теплоносителя теплосчетчиком

Измерительный канал измерений давления теплосчетчиком

Результаты поверки

Предъявляемые требования

Заключение о соответствии (соответству-ет/не соответствует)

Приведенная погрешность измерений давления, %:

Пределы приве-денной погрешности измерений давления у, %

вычислителем /

преобразователем (датчиком) давления

теплосчетчиком у

ИК1

±1,0

ИК2

ИКЗ

ИК4

  • 4.5 Определение относительной погрешности измерений времени Таблица А. 11 - Данные определения относительной погрешности измерений времени

    Измеренное частотомером значение периода следования импульсов встроенного тактового генератора вычислителя Тизм, с

    Эталонное значение периода следования импульсов встроенного тактового генератора вычислителя Тэт, с

    Относительная погрешность измерений времени 8т, %

    Пределы допускаемой относительной погрешности измерений времени 8т, %

    Заключение о соответствии (соответству-ет/не соответствует)

    1

    ±0,01

  • 4.6 Определение относительных погрешностей измерений объема и массы теплоносителя вычислителем

    • 4.6.1 Определение абсолютной погрешности вычисления объема теплоносителя вычислителем Л/

Таблица А. 12 - Данные определения абсолютной погрешности вычисления объема теплоносителя вычислителем

Измерительный канал вычисления объема вычислителем

Количество импульсов N, имп.

Расчетное значение объема Урасч., м3

Измеренное значение объема Уизм., м3

Абсолютная погрешность вычисления объема вычислителем, м3

Пределы абсолютной погрешности вычисления объема вычислителем Дв, м3

Заключение о соответствии (соответству-ет/не соответствует)

ИК1

ИК2

±0,01

ИКЗ

ИК4

  • 4.6.2 Относительную погрешность вычисления массы теплоносителя вычислителем 8МВ

Таблица А. 13 - Данные определения относительной погрешности вычисления массы теплоносителя вычислителем

Измерительный канал вычисления массы вычислителем

Количество импульсов N, имп.

Расчетное значение массы Мрасч., т

Измеренное значение массы Мизм., т

Относительная погрешность вычисления массы вычислителем 8МВ, %

Пределы относительной погрешности вычисления массы вычислителем 8МВ, %

Заключение о соответствии (соответству-ет/не соответствует)

ИК1

9,752

±0,1

ИК2

ИКЗ

ИК4

  • 4.7 Определение относительной погрешности измерений тепловой энергии вычислителем

  • 4.7.1 Определение относительной погрешности вычисления тепловой энергии вычислителем для закрытой системы теплоснабжения д£закр

Таблица А. 14 - Данные определения относительной погрешности вычисления тепловой энергии вычислителем для закрытой системы

№ измерения

Температура, °C

N1

Параметры задаваемого давления

Расчетное значение Оо(расч), ГДж (Гкал)

Измеренное значение Qo(h3m), ГДж (Гкал)

Относительная погрешность измерения тепловой энергии Qo, %

Пределы относительной погрешности Qo, %

Заключение о соответствии

(соответ-ствует/не соответствует)

tl, °C

R1, Ом

At, °C

Р1,

МПа

Р2,

МПа

1

145

155,46

20

1,4

1,1

о

75 ])

128,99

З1

1,1

0,7

±(0,5 +

74 2)

128,61

2 2)

1,1

0,7

AtH/At)

3

30

111,67

10

0,7

0,4

1; Значения tl и At при &tH = 3 °C.

2) Значения tl и At при = 2 °C.

  • 4.7.2 Определение относительной погрешности вычисления тепловой энергии вычислителем для открытой системы теплоснабжения 8^откр

Таблица А. 15 - Данные определения относительной погрешности вычисле-ния тепловой энергии вычислителем для открытой системы

№ измерения

Температура, °C

N3,

N4

Параметры задаваемого давления

Расчетное значение Оо(расч),

ГДж (Гкал)

Измеренное значение Qo(h3m), ГДж (Гкал)

Относительная погрешность измерения тепловой энергии Qo, %

Пределы относительной погрешности Qo, %

Заключение о соответствии (соответ-ствует/не соответствует)

t3, °C

R3, Ом

At, °C

Р1,

МПа

Р2,

МПа

1

145

155,46

20

1,4

1,1

2

75 0

128,99

3 ’’

1,1

0,7

± (0,5 +

74 2)

128,61

2 2)

1,1

0,7

AtH/At)

3

30

111,67

10

0,7

0,4

11 Значения t3 и At при&tH =

2) Значения t3 и At при AtH =

3 °C.

2 °C.

Заключение:_____________________(годен/не годен) с относительной

погрешностью измерений тепловой энергии (количества теплоты):

  • - для закрытых систем теплоснабжения:

± (2 + 4АГ//А? + 0,0Т<7У(7) % - для класса 1 (по ГОСТ Р 51649-2014, ГОСТ РЕН 1434-1-2011);

± (3 + 4А?н/Д? + 0,02-СУС) % - для класса 2 (по ГОСТ Р 51649-2014, ГОСТ РЕН 1434-1-2011);

  • - для открытых систем теплоснабжения:

± [3,5+10/At+0,005-G/G7]/[\-(G2t2V(Gl tl)] % (по МИ 2553-99).

Где А?// = 2 или 3 °C - наименьшее значение разности температур в подающем и обратном трубопроводах (паспортные данные);

А? - значение разности температур в подающем и обратном трубопроводах, °C;

tl и t2 - значения температур в подающем и обратном трубопроводах,°C;

Gl, G2 - значения объемного расхода теплоносителя в подающем и обратном трубопроводах, м3/ч;

G и GB - значения расхода теплоносителя и его наибольшее значение в подающем трубопроводе, м3/ч.

При этом:

  • 1 в теплосчетчиках класса 1 с А?я = 2 °C используются комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н класса 1 с А?я < 2 °C в составе с ПР классов 1 и 2 и(или) с максимальной относительной погрешностью не более ± 2,0 %, комплекты термопреобразователей сопротивления КТПТР-01, КТПГР-06 класса 1 с &tH < 2 °C в составе с ПР класса 1 и(или) с максимальной относительной погрешностью не более ± 1,0 %;

  • 2 в теплосчетчиках класса 1 с ktH = 3 °C используются комплекты

термопреобразователей сопротивления КТС-Б, КТСП-Н, КТПТР-01, КТПТР-06 класса 1 с Д?я = 3 °C в составе с ПР классов 1 и 2 и(или) с максимальной относительной погрешностью не более ±  2,0  %, комплекты

термопреобразователей сопротивления КТС-Б, КТСП-Н класса 2 с Д?я = 3 °C в составе с ПР класса 1 и(или) с максимальной относительной погрешностью не более ±1,0 %;

  • 3 в теплосчетчиках класса 2 с Д?я = 3 °C используются комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н классов 1 и 2 с Д?я = 3 °C и КТПТР-01, КТПТР-06 класса 1 с Д?я = 3 °C в составе с ПР классов 1 и 2 и(или) с максимальной относительной погрешностью не более ± 2,0 %, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06 класса 2 с Д?я - 3 °C в составе с ПР класса 1 и(или) с максимальной относительной погрешностью не более ± 1,0 %.

Заключение:_________________________________________________________

номер выданного свидетельства о поверке

Поверитель______________________________фамилия, инициалы, долж

ность и подпись лица, выполнившего поверку

Дата поверки "____"__________20___г.

*на каждой странице протокола поверки указывается номер протокола, текущая страница и общее количество страниц в протоколе поверки.

35

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
