УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИМС»

Иванникова

2016 г.

УСТРОЙСТВА МОНИТОРИНГА ВЫСОКОВОЛЬТНОГО ВЫКЛЮЧАТЕЛЯ АВМ-В Методика поверки

г. Москва 2016

Настоящая методика поверки распространяется на устройства мониторинга высоковольтного выключателя АВМ-В (далее устройства), изготавливаемые фирмой ООО «АВМ-Энерго», г. Москва, и устанавливает методы и средства первичной и периодической поверок.

На поверку представляется делитель, укомплектованный в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации РЭ;

  • - методика поверки.

Интервал между поверками - 5 лет.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках устройства

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

Да

Да

2 Проверка диапазона и точности измерения главных токов

8.2

Да

Да

3 Проверка диапазона и точности каналов измерения температуры

8.3

Да

Да

4 Проверка диапазона и точности измерения аналоговых сигналов, поступающих на токовый преобразователь выполненный на основе датчика Холла

8.4

Да

Да

5 Проверка диапазона и точности измерения аналоговых сигналов, поступающих на встроенный преобразователь

8.5

Да

Да

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Наименование

Требуемые технические характеристики

Рекомендуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Комплекс программно технический измерительный

(0,1 -20) А

± [0,5 +

0,1(Хк/х-1)]

РЕТОМ-51

1

8.2

8.4

Вольтметр универсальный цифровой

(0-100) мА

±(0,05 %+ 15 ед. сч.)

GDM-

78255А

1

8.5

Магазин сопротивлений

0,018 до

11111,1 Ом

Класс точности 0,02

МСР-60М

1

8.3

  • 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

  • 3.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при испытаниях, должны обеспечивать требуемую точность, иметь действующие свидетельства о поверке или калибровке, или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей средств измерения электрических величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже IV.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 Поверка делителей должна проводиться в нормальных условиях согласно ГОСТ 22261:

  • • температура окружающей среды, °C                от 15 до 25;

  • • атмосферное давление, кПа                         от 84 до 106;

  • • относительная влажность воздуха, %                от 30 до 80;

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ± 4,4 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на устройство АВМ-В и входящих в его комплект компонентов.

  • 7.3 До начала поверки устройство АВМ-В должно быть прогрето в течение 1 мин.

  • 8 МЕТОДЫ ПОВЕРКИ

8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого устройства следующим требованиям:

  • -  комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

  • -  все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

  • - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

  • -  наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность прибора;

При несоответствии по вышеперечисленным позициям устройство бракуется и направляется в ремонт.

8.2 Проверка диапазона и точности измерения основных токов

Проверка проводится с датчиком ДТЗТ (АВМР.423141.003 и имитацией подстанционного трансформатора тока (ТТ) с коэффициентом трансформации 1000:1. В качестве имитатора вторичного тока ТТ используется прибор РЕТОМ-51. Считывание результатов измерений АВМ-В и управление РЕТОМ-51 осуществляются с помощью ноутбука и специализированного ПО с учетом коэффициента трансформации. Так как коэффициент трансформации 1000:1, то номинальный ток для АВМ-В 1НОм = 1А.

  • 8.2.1 Для проведения испытаний необходимо собрать схему и привести её в начальное состояние (см. приложение 1). Задать в конфигурации АВМ-В параметр “ Номинальный ток первичной обмотки ТТ (количество витков вторичной обмотки ТТ)” = 1000 (см. «Программа AVS_ABMB. Руководство пользователя» RU.ABMP.00001.01).

  • 8.2.2 Задать на РЕТОМ-51 на фазах А, В, С переменный ток с действующим значением 0,5-1ном А и частотой 50 Гц (см. «Руководство пользователя для РЕТОМ-51» БРГА.441323.003 РЭ). На экране ноутбука в программе AVS_ABMB считать показания и записать.

  • 8.2.3 Повторить п.п. 8.2.2 - 8.2.3 для первичных значений токов (от РЕТОМ-51) с действующими значениями 14НОм А, 2ТНОМ А, 3-1НОм А и 4-1Ном А.

  • 8.2.4 Результаты проверки считаются удовлетворительными, если значения главных токов фаз А, В, С находятся в диапазоне:

  • - для 0,5ТНОМ А - укладываются в диапазон от (0,5ТНОмТ000) А ± 3,0%;

  • - для 1 Тном А - укладываются в диапазон (1 ТНОм‘ 1000) А ± 3,0%;

  • - для 2-1ном А - укладываются в диапазон (24Ном'1000) А ± 3,0%;

  • - для 3-1ном А - укладываются в диапазон (3Тном' 1000) А ± 3,0%;

  • - для 44ном А - укладываются в диапазон (4ТномТ000) А ± 3,0%.

8.3 Проверка диапазона и точности каналов измерения температуры

Проверка проводится с помощью магазина сопротивлений МСР-60М, моделирующего датчик температуры.

  • 8.3.1 Магазин подключается отрезком кабеля с витыми парами и экраном для уменьшения влияния помех и наводок на выбор к клеммам ХС1-ХС2 (для фазы А), ХСЗ-ХС4 (для фазы В), ХС5-ХС6 (для фазы С), ХС19-ХС20 (для имитации температуры в шкафу управления) и ХС21-ХС22 (для имитации температуры окружающей среды). Считывание результатов измерений АВМ-В осуществляется с помощью ноутбука с установленной программой AVSABMB.

  • 8.3.2 Все пять каналов измерения температуры идентичны, подключаются поочередно к одному измерительному тракту и оснащены согласно штатному составу аппаратуры датчиками температуры с одинаковой характеристикой Pt 100, поэтому при испытаниях достаточно проверить настройку одного канала, ограничившись только проверкой работоспособности остальных каналов. Датчики в этих каналах заменены на простые резисторы, сопротивление которых 100 Ом, что соответствует температуре 0°С.

  • 8.3.3 Проверить схему испытаний, обратив особое внимание на надежность контакта проводников в зажимах магазина сопротивлений, поскольку даже небольшое увеличение сопротивления в местах зажима может привести к существенным погрешностям измерений.

  • 8.3.4 Включить устройство АВМ-В и произвести измерения температуры. Температура, измеренная в каналах, где датчики моделируются резисторами, должна находиться в пределах: 0,0±0,5°С, что свидетельствует о нормальной работе каналов измерения температуры.

  • 8.3.5 Проверка точности настройки тракта измерения температуры производится в канале, оснащенном магазином сопротивлений, в соответствии с таблицей 3, выставляя на магазине указанное в таблице сопротивление, зафиксировать соответствующую этому сопротивлению температуру, измеренную прибором и отображаемую на экране ноутбука в окне программы AVS_ABMB. Занести результаты измерения в соответствующую графу таблицы.

    Таблица 3 - Проверка характеристики тракта изме

    рения температуры

    № п/п

    Сопротивление магазина, Ом

    Расчетная температура, °C

    Wt =Rt/Ro

    Измеренная температура, °C

    1

    76,33

    -60

    0,7633

    2

    80,31

    -50

    0,8031

    3

    84,27

    -40

    0,8427

    4

    88,22

    -30

    0,8822

    5

    92,16

    -20

    0,9216

    6

    96,09

    - 10

    0,9609

    7

    100,00

    0

    1,0000

    8

    103,90

    10

    1,0390

    9

    107,79

    20

    1,0779

    10

    111,67

    30

    1,1167

    11

    115,54

    40

    1,1554

    12

    119,40

    50

    1,1940

    13

    123,24

    60

    1,2324

8.3.6 Результаты проверки считаются удовлетворительными, если результат измерения температуры находится в диапазоне ±1,0°С.

8.4 Проверка диапазона и точности измерения аналоговых сигналов, поступающих на токовый преобразователь выполненный на основе датчика Холла

Проверка проводится с датчиками ДТЗХ (АВМР.423141.004).

  • 8.4.1 В качестве источника тока используется прибор РЕТОМ-51. Считывание результатов измерений АВМ-В и управление РЕТОМ-5 Осуществляется с помощью ноутбука с установленной программой AVS_ABMB.

  • 8.4.2 Для проведения испытания собрать испытательную схему (см. приложение 1).

  • 8.4.3 Задать на РЕТОМ-51 на фазе А постоянный ток с значением 1А (см. «Руководство пользователя для РЕТОМ-51» БРГА.441323.003 РЭ). На экране ноутбука в программе AVS ABMB считать показания и записать в таблицу 4. Убедиться, что значение тока положительное.

  • 8.4.4 Повторить п.п. 8.4.2 - 8.4.3 для значений постоянных токов (от РЕТОМ-51) равных 2,5А и 5А.

  • 8.4.5 Перекоммутировать токовый сигнал на РЕТОМ-51 так, чтобы значение тока стало отрицательным.

  • 8.4.6 Повторить п.п. 8.4.2 - 8.4.3 для значений постоянных токов (от РЕТОМ-51) равных -1А, -2,5А и -5 А.

  • 8.4.7 Задать на РЕТОМ-51 на фазах А, В, С переменный ток с действующим значением 1/^2 А и частотой 50 Гц (см. «Руководство пользователя для РЕТОМ-51» БРГА.441323.003 РЭ). На экране ноутбука в программе AVS_ABMB считать показания и записать в таблицу 4.

  • 8.4.8 Повторить п. 8.4.7 для значений токов (от РЕТОМ-51) с действующими значениями 2,5Л'2А и 5/V2A.

Таблица 4 - Результаты проверки диапазона и точности измерения аналоговых сигналов, поступающих на токовый преобразователь выполненный на основе датчика Холла

№ п/п

Заданное значение тока от РЕТОМ-51, (постоянный А/ переменный А)

Считанное значение тока в программе AVS ABMB, (постоянный А/ амплитудное для переменного тока А)

Погрешность,

%

1

+1

2

+2,5

3

+5

4

- 1

5

-2,5

6

-5

7

17^2

8

2,5/^2    ~~ '

9

5Л/2

8.4.10 Результаты испытаний считаются удовлетворительными, если погрешность измерений не превышает ±2,0%.

8.5 Проверка диапазона и точности измерения аналоговых сигналов, поступающих на встроенный преобразователь
  • 8.5.1 В качестве источников тока используются внутренние источники тока стойки тестовой. Для контроля величины токов в стойке тестовой предусмотрены клеммы для подключения вольтметр универсального цифрового GDM-78255A: ХС13 - ХС14 (для фазы А), ХС15 - ХС16 (для фазы В), ХС17 - ХС18 (для фазы С). Считывание результатов измерений АВМ-В осуществляется с помощью ноутбука и специализированного ПО.

  • 8.5.2 Задать в конфигурации АВМ-В значения параметров для калибровки датчиков давления в гидравлической системе (см. «Программа AVS_ABMB. Руководство пользователя» RU.ABMP.00001.01):

соответствующее 4 мА - 0 МПа;

соответствующее 20 мА - 10 МПа.

  • 8.5.3 Подключить GDM-78255A на клеммы ХС13 - ХС14.

  • 8.5.4 Последовательно задавать на стойке тестовой значение тока для фазы А, соответствующее таблице 5. При этом на экране ноутбука в программе AVSABMB убедиться, что для фазы А значения давления в гидравлической системе соответствуют расчетным значениям, указанным в таблице.

  • 8.5.5 Повторить п.п. 8.5.3 - 8.5.5 для фаз В и С.

Таблица 5 - Результаты проверки диапазона и точности измерения давления в гидравлической системе.

№ п/п

Ток, мА

Расчетное значение давления. МПа

Значение давления по показаниям программы AVS ABMB. МПа

Погрешность. %

1

4

0

2

8

2,5

3

12

5

4

16

7.5

5

20

10

8.5.6 Результаты испытаний считаются удовлетворительными, если погрешность из

мерений не превышает ±0.5%.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1  Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

  • 9.2 Допускается вместо оформления свидетельства о поверке на корпус устройства наносить оттиск поверительного клейма (пломбы) таким образом, чтобы гарантировалась невозможность вскрытия корпуса без нарушения целостности оттиска, а в паспорте в разделе «Поверка изделия в эксплуатации» наносить подпись поверителя и оттиск поверительного клейма.

  • 9.3 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, запись о поверке в паспорте на устройство гасится и выдается извещение о непригодности согласно требованиям НД Федерального агентства по техническому регулированию и метрологии.

    Леонов А.В.

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

Приложение 1

Устройство мониторинга высоковольтного выключателя АВМ-В

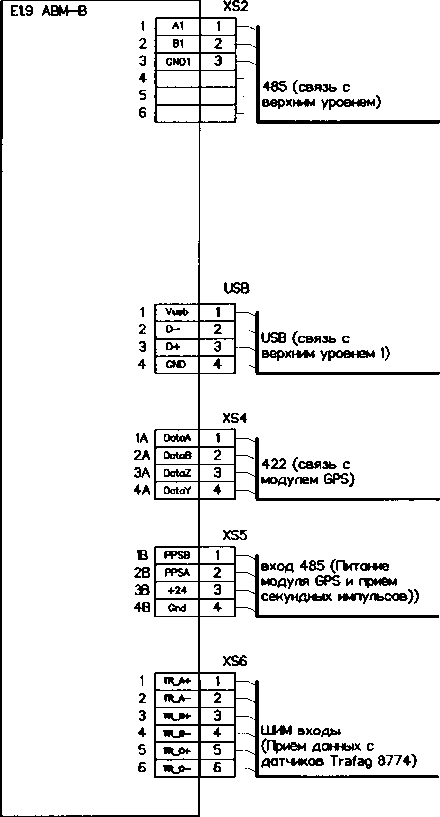

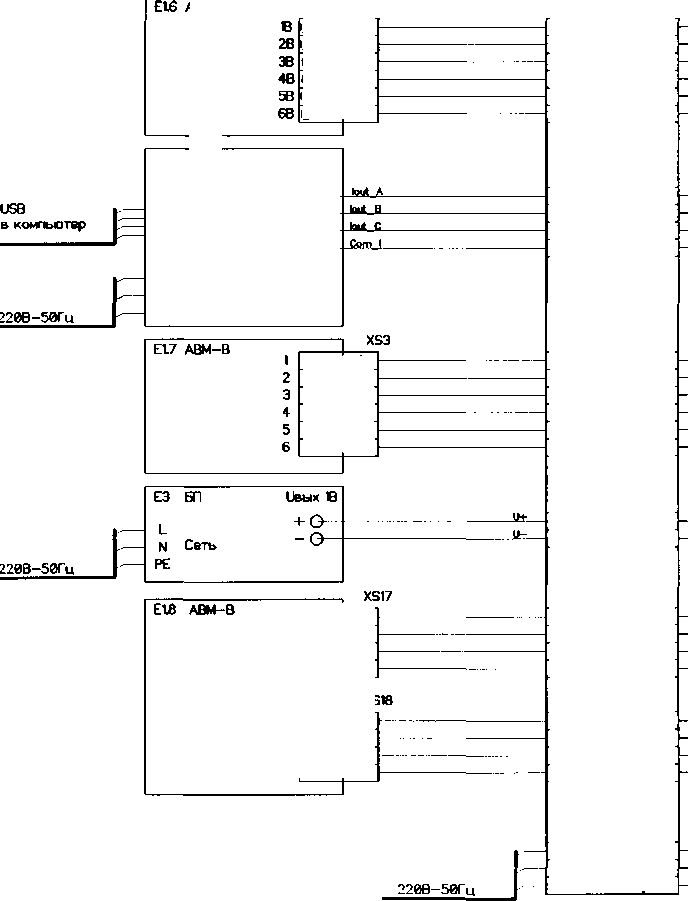

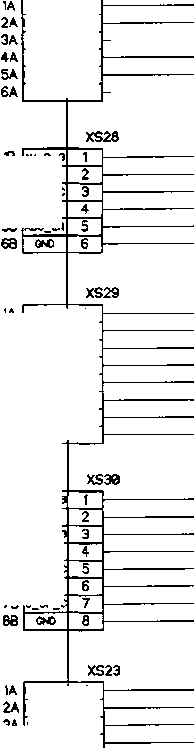

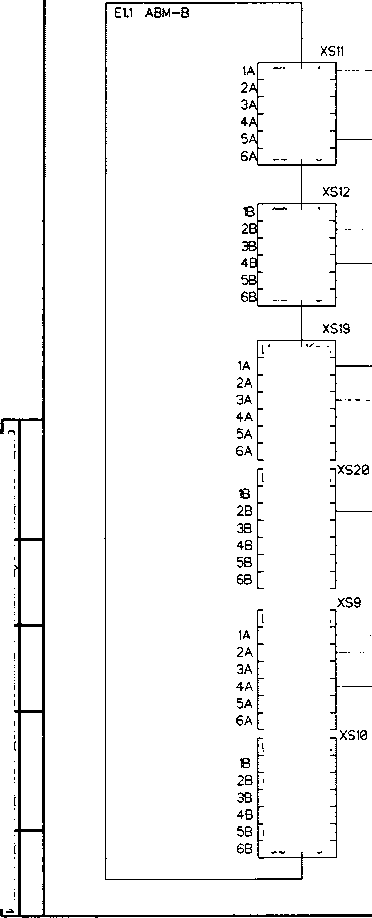

Стойка тестовая для аппаратуры НКВВ и БМЭВ (СТВВЭ) Схема подключения к АВМ-В

Алгоритм сборки схемы и привод её в начальное состояние

se S00’8SZLS^’VHDV

Инв.№ подп.| Подпись и дато |Взам.инв. №|Инв.№ дубл.| Подпись и дата

Цепь.

Koh.

1

Ч»_А

2

■нж_е

3

-Шк_В

4

+Шс_С

5

-te.C

6

Цепь.

Koh.

+в«п_А

1

-5«Г_А

2

+Ser_S

3

-Sei_8

4

+S«n_C

5

-Sen.C

6

Цепь.

Koh.

+24

1

l_PE_A

2

GM)

3

+24

4

LP€_B

5

GM)

6

Цепь.

Koh.

+24

1

t_₽E_c

2

GNO

3

+24

4

t POS A

5

GM)

6

ХТ1.1

1

2

3

4

5

6

7

8

9

10

11

12

13

И

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

E1.2 ABM-B

XS7

XT1.2

1A

+24

1

33

2A

L₽A

2

34

ЭА

GM)

3

4A

К2_А

4

35

5A

GM)

5

36

6A

6

-

XS8

в

PWS.A

37

2B

ОМ)

2

38

38

H_OF_A

3

39

48

GM)

4

40

5B

H.ONJK

5

41

6B

GN)

6

42

XS13

1A

AV_D_A

43

2A

GM)

2

44

ЗА

POW_D

3

45

4A

GM)

4

46

5A

S_OK_A

5

47

GM)

6

48

7A

AVT_H

7

49

8A

GM)

8

50

XS14

IB

POW H

1

51

2B

GM)

2

52

ЗВ

G.QHjA

3

53

GM)

4

54

G OF A

5

55

GM)

6

56

ZAV_A

7

57

GM)

8

58

АСНЛ.421258.002 Э5

Стоика тестовая для аппаратуры НКВВ и БМЭВ (СТВВЭ)

Схема испытаний АВМ—В

Лит.

Масса

Масшт.

4з^

Лист

N« докум.

Поди.

Дата

Разраб.

Поволяев

Пров.

Краям ич

Т.контр.

Лист

|Листов 4

Н.контр.

Субботкин

Ута.

Жуков

sc 30ffeezizvvH3v

I» оодп.1 Ьодпись и дата |Ваами>е. №|ИнвЛ« дубл.1 Подпись и дота

Е13 АВМ—В

XS15

XT13

яодло

1

59

ICULCN

2

68

ЗА

REL3JC

3

-

MUJO

4

61

иол^сн

5

62

«дцс

6

-

XS16

в

ISLLNO

63

ML1_CM

2

64

ЗВ

RB.LN0

3

-

4

-

50

CMJW

5

65

68

6

66

XS21

l M A+

1

67

2

68

ЗА

l M 8+

3

69

i m b-

4

78

l M C+

5

71

l M C-

6

72

l clA+

7

73

l cA-

8

74

XS22

В

l trU+

75

l rtU-

2

76

ЗВ

l tr2A+

3

77

l rt2A-

4

78

H-.PAA

5

79

I- pAA

6

88

H pBA

7

81

H p84

8

62

EL4 ABM—В

XS31

1А 2А ЗА 4А 5А 6А 7А 8А 9А «А ПА

H ON E

1

GND

2

H OF E

3

GNO

4

PRES 0

5

6

N2 B

7

GNO

8

+24

9

i p b

Ю

GND

11

XS32

H ON C

1

GNO

2

H OF C

3

GND

4

PRES C

5

GNO

6

N2 C

7

GND

8

+24

9

l P C

и

GND

11

XS25

1A

ZAV S

1

2A

GND

7

ЗА

S OK B

3

4A

GND

4

XS

В

ZAV C

1

2B

GND

2

ЗВ

S-OK-C

3

48

GND

4

Лист

N* дскум.

Поди.

Загс

XTL4______

  • 83

  • 84

  • 85

  • 86

  • 87

  • 88

_____________ 89

98

91

92*

S3

94 "95 "96 "97 "98

~ёв "ёГ

~П2

из "Й4

®5

"юв

Я7

Чет вэ" пё"

АСНЛ.421258.002 35

Лист

sc zoe'sszizwHov

Е15 ABM—В

XS27

+24

1

l POS E

2

GND

3

+24

4

POS C

5

GND

6

ХТ1.5

ИнеМ* подп.1 Подпись и дата 1Взамлне. N*[KreJ4* дуба! Подпись и дата

CNO

CNO

GND

GND

ЛВС ER

l+P AB

1

l-P A0

2

H4»BB

3

1—P BB

4

H₽AC

5

1—P AC

6

l+P 0C

7

l-P-BC

8

CND

G Of С

4А 5А SA

CL 8+

1

CL B-

2

l TRB+

3

l TRB-

4

l TR28+

5

ГТЯ2В-

6

111

112

113

114

16

16

117

118

119

120

121

122

123

124

125

128

127

128

129

130

61

132

133

134

135

136

137

138

139

И0

141

142

ХТ16

XS2+

АВМ—В

l CL C+

1

l CL C-

2

I-TR1C+

3

l TR1C—

4

l TR2C+

5

l TR2C-

6

E2

РЕТОМ

TOK

USB

*O BQ-

L

cO—

NO-

N

Сеть

PE

+24

1

GND2

2

+24

3

GND2

4

+24

5

GND2

6

1A

1

2A

2

ЗА

-0^Jl

3

4A

4

XS

8

1

2B

♦«*«*

?

ЭВ

3

4B

-tec*

4

143

144

145

146

147

148

149

150

151

62

S3

64

155

156

67

68

159

160

61

62

63

64

65

66

67

68

L

169

N

170

PE

171

Чз».

Лист

N* дакум.

Подп.

Цате

АСНЛ.421258В02 35

Лист

sc 300‘9e3izvvHov

Подпись и дата IBaamte, N* |ИнвМ* дубл.1 Подпись и дота

Е1Ю АВМ—В

Ethernet

2

3

—x

4

5

6

7

Ethernet (связь c

8

верхтим уровнем)

SD/Mk

AC

CS

1

01

2

Vss1

3

Vdd

4

CLK

5

Vss2

6

DO

7

Dat1

8

Dat2

9

CD

10

WP

n

подключение карты

GND

12

памяти S0/MMC

XS1

1

L

1

2

N

2

3

PE

3

питание 220В-50Гц

4зк

Лист

N* докум.

Подп.

Загс

АСНЛ.421258.002 35

Алгоритм сборки схемы и привод её в начальное состояние
  • 1 Для проверки алгоритмов функционирования АВМ-В используется схема испытаний (см. Приложение 1), содержащая стойку тестовую для аппаратуры НКВВ и БМЭВ (далее СТВВЭ, см. Приложение 2), а также датчик главных токов ДТЗТ (АВМР.423141.003), датчики токов ДТЗХ (АВМР.423141.004), датчики токов ДТ2Х (АВМР.423141.006), реле контроля соленоидов РКС (АВМР.423141.001), блок питания постоянного тока БППТ, прибор РЕТОМ-51 и персональный компьютер с установленной пла-той ввода/вывода ICP DAS PIO-DA16 в комплекте с выносной релейной платой ICP DAS DB-16R. Для управления РЕТОМ-51 на ПК должно быть установлено фирменное ПО, входящее в комплект поставки прибора.

  • 2 Приведение схемы испытаний в начальное положение.

    • 2.1 Для проведения испытаний собрать испытательную схему (см. п. 1). Убедиться, что SD-карта установлена в разъем ЕРЗ-ХР2 («SD-карта») АВМ-В.

    • 2.2 Включить питание стойки тестовой, прибора РЕТОМ-51, блока питания БППТ, устройства АВМ-В.

    • 2.3 Запустить программы AVS_ABMB и фирменное ПО РЕТОМ-51 на ПК.

  • 2.5 Задать на РЕТОМ-51 на фазах А, В, С переменный ток с действующим значением 1 А и частотой 50 Гц (см. «Руководство пользователя для РЕТОМ-51» БРГА.441323.003 РЭ).

  • 2.6 Удостовериться, что устройство АВМ-В функционирует в штатном режиме и связь с программой AVS_ABMB установлена (см. «Устройство мониторинга высоковольтного выключателя АВМ-В. Руководство по эксплуатации» АВМР.421417.031 РЭ, раздел «Ввод в работу»),

  • 2.7 Выполнить сброс всех параметров устройства в программе AVS_ABMB и установить конфигурацию по умолчанию (см. «Программа AVS_ABMB. Руководство пользователя» RU. АВМР.00001.01).

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
