Методика поверки «СПЕКТРОМЕТРЫ ЭНЕРГИИ ГАММА-ИЗЛУЧЕНИЯ ПОЛУПРОВОДНИКОВЫЕ СЕГ-1КП» (МП УЛКА.412131.024)

УТВЕРЖДАЮ

Генеральный директор

«Инверсия»

Б.С. Пункевич

июня 2015г.

ОГЛАВЛЕНИЕ

• 1 .Операции поверки

• 2. Средства поверки

• 3. Требования к квалификации поверителей

• 4. Требования безопасности

• 5. Условия поверки и подготовка к ней

• 6. Проверка условий, в которых производится поверка

• 7. Внешний осмотр

• 8. Проверка функционирования

9.Определение характеристик спектрометра

10.Оформление результатов поверки

Настоящий документ распространяется на спектрометр гамма-излучения СЕГ-1КП, изготавливаемый по комплекту конструкторской документации УЛКА.412131.024 и устанавливает общие требования к методике их первичной и периодической поверки на предприятиях РФ.

СЕГ-1 КП подлежат первичной (при вводе в эксплуатацию) и периодической поверке.

Межповерочный интервал - 1 год.

• 1.1 Первичную и периодическую поверку СЕГ- 1КП на территории России могут проводить только организации (предприятия) аккредитованные Федеральной службой по аккредитации на техническую компетентность в области поверки средств измерений.

• 1.2 Перечень операций, которые должны проводиться при поверке СЕГ- 1КП, приведен в Таблице 1.

  Таблица 1

  Наименование операции	Номер пункта методики	Проведение операции при
  		первичной поверке	периодической поверке
  Проверка условий, в которых производится поверка	6	+	+
  Внешний осмотр	7	+	+
  Проверка идентификационных данных (признаков) и подтверждение соответствия программного обеспечения	8.1	+	+
  Проверка функционирования спектрометра	8.2	+	+
  Проверка диапазона регистрируемых энергий и интегральной нелинейности спектрометра	9.1	+	+
  Определение энергетического разрешения	9.2	+	-

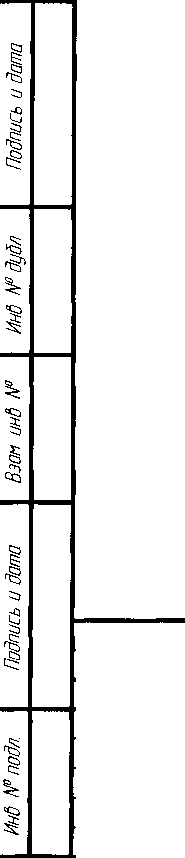

  Инб. подл | Подпись и дата I Взам инб N° Инб № дуд I Подпись и дата

2.1. При проведении поверки должны быть применены следующие основные и

__ вспомогательные средства поверки:

• - набор образцовых спектрометрических гамма-источников ОСГИ: ^l37Cs,³⁷ Со, ⁶⁰Со.

• - барометр-анероид М-67 по ТУ 25-04-1797-75;

• - измеритель влажности и температуры ИВТМ-7 по ТУ 4311-001-70203816-11;

• - секундомер механический СОПпр по ТУ 25-1894.003-90.

т—            2.2 Средства поверки должны иметь действующие свидетельства о поверке или

действующие клейма государственной поверки.

Примечание. Допускается применять вновь разработанные или находящиеся в применении поверенные средства измерений и удовлетворяющие по точности требованиям настоящей методики.

• 3.1 Поверку спектрометра должен выполнять персонал, прошедший инструктаж по технике безопасности, освоивший работу со спектрометром. Лицо, выполняющее поверку, должно быть аттестовано в качестве поверителя.

• 3.2 Поверку спектрометра могут проводить только лица, допущенные к работе с источниками ионизирующего излучения.

• 4.1 При поверке спектрометра необходимо соблюдать правила требований безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей» (издание - Зе), ГОСТ 12.2.007.0. ГОСТ 12.1.019, ГОСТ 22261 и требования по безопасности, оговоренные в технической документации на спектрометр.

• 4.2 Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по технике электробезопасности не ниже 2-ой.

• 4.3 При поверке спектрометра следует выполнять требования безопасности, установленные «Основными санитарными правилами обеспечения радиационной безопасности» ОСПОРБ 99/2010 и «Нормами радиационной безопасности» НРБ 99/2009 .

• 5.1  Перед началом поверки персонал должен изучить руководство по эксплуатации на спектрометр УЛКА.412131.024 РЭ, настоящую методику и правила техники безопасности.

• 5.2 При проведении поверки должны быть соблюдены следующие условия:

• - температура воздуха в помещении (20±5) °C;

• - относительная влажность воздуха при указанной температуре 30-80 %;

• - давление воздуха 84-106,7 кПа;

• - время выдержки спектрометра во включенном состоянии - не менее 30 мин.

• 5.3 Перед проведением поверки спектрометр должен быть подготовлен к работе в соответствии с требованиями Руководства по эксплуатации.

• 6.1 После выполнения пуско-наладочных работ на месте эксплуатации спектрометра при проведении поверки проводится обследование климатических условий, параметров сети питания и других влияющих факторов в помещениях, где размещен спектрометр.

Реальные условия эксплуатации спектрометра должны удовлетворять требованиям к рабочим условиям эксплуатации, указанным в технической документации.

Должна быть уверенность в том, что условия эксплуатации не будут выходить за пределы рабочих условий, указанных в технической документации на спектрометр, в течение всего срока эксплуатации.

• 7.1 При проведении внешнего осмотра должно быть установлено соответствие спектрометра следующим требованиям:

• - соответствие комплекту поставки, согласно руководству по эксплуатации;

• - на спектрометре должны быть указаны его тип, номер и год выпуска;

• - отсутствие внешних повреждений (помятости, трещин, нарушений целостности защитных покрытий спектрометра);

• 7.2 Спектрометр считают годным для проведения поверки, если отсутствуют внешние повреждения.

• 8.1  Проверка идентификационных данных (признаков) и подтверждение соответствия программного обеспечения проводят путем проверки контрольной суммы с использованием алгоритма вычисления цифрового идентификатора MD5.

• 8.2   Проверку функционирования (работоспособность) спектрометра осуществляют путем набора спектра от образцового источника гамма-излучения (ОСГИ) с радионуклидом ¹³⁷Cs. Допускается совмещать проверку фукционирования с процедурой поверки метрологических характеристик спектрометра.

• 9.1  Определение диапазона регистрируемых энергий и интегральной нелинейности спектрометра.

  • 9.1.1  Собрать спектрометр и подготовить его к работе согласно раздела ПОДГОТОВКА К РАБОТЕ, изложенного в Руководстве по эксплуатации. Измерения следует начинать через время равное времени установления рабочего режима спектрометра.

  • 9.1.2 Выполнить измерения спектров следующих источников гамма-излучения из набора ОСГИ: ^l37Cs, ⁵⁷Со, ^б0Со.

  • 9.1.3 Определить с помощью программного обеспечения энергию центроид измеренных линий спектра E_ci. Вычислить разницу и определить максимальное по модулю значение отклонения ЛЕ_1тах между измеренными значениями энергии Е_С1 и табличными значениями энергий этих же линий Е_т1:

  • 9.1.4 Вычислить значение интегральной нелинейности ИНЛ, в процентах, по формуле:

max

где Ejmax - энергия, соответствующая пику с наибольшей энергией из числа обрабатываемых.

Измерение ИНЛ спектрометра одновременно является проверкой диапазона регистрируемых энергий.

• 9.1.5 Результаты поверки считаются удовлетворительными, если вычисленное значение интегральной нелинейности ИНЛ в диапазоне измеряемых энергий не превышает ± 0,1%.

  9.2 Измерение энергетического разрешения .

  					УШ А12131Ш МП	Лист
  						5
  Изм.	Лист	№ докцм	Подпись	Лото
