Руководство по эксплуатации «Измеритель напряженности поля малогабаритный микропроцессорный ИПМ-101М» (МГФК.411153.002 РЭ)

УТВЕРЖДАЮ

директора IIГ1П “Доза”

Л.Н. Мартынюк

____ 2000 г.

Измеритель напряженности поля малогабаритный микропроцессорный

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

МГФК.411153.002 РЭ

СОГЛАСОВАН

Раздел “Методика поверки”

Зам. генерального директора

1'11 "ВПИИФТРИ”

Д.Р. Васильев

ч

_____2001 г.

2000 г.

СОДЕРЖАНИЕ

-3 -

• 1. ОБЩИЕ УКАЗАНИЯ

  • 1.1. Настоящее руководство распространяется на измеритель напряженности поля малогабаритный микропроцессорный ИПМ-101 М (далее измеритель) и содержит описание его устройства, принцип действия, технические характеристики, а также сведения, необходимые для правильной эксплуатации (использования, транспортирования, хранения, технического обслуживания) и поддержания в готовности к применению.

  • 1.2. Перед работой с измерителем внимательно ознакомьтесь с правилами эксплуатации и органами управления прибора. Помните, что при утере руководства вы лишаетесь права на гарантийный ремонт.

  • 1.3. В настоящем руководстве могут быть использованы следующие обозначения и сокращения:

АП - антенна-преобразователь;

ЭМП - электромагнитное поле;

НМЛ - напряженность магнитного поля;

НЭП - напряженность электрического поля;

ППЭ - плотность потока энергии;

ПЗУ - постоянное запоминающее устройство.

2. НАЗНАЧЕНИЕ

• 2.1. Измеритель предназначен для измерения напряженности переменного электрического поля, напряженности переменного магнитного поля и плотности потока энергии электромагнитного поля.

• 2.2. Измеритель применяется при контроле норм по электромагнитной безопасности в соответствии с ГОСТ 12.1.006, ГН 2.1.8./2.2.4.019 и СанПиН 2.2.4/2.1.8.055.

• 2.3. Измеритель является модификацией прибора ИПМ-101 и имеет идентичные с ним метрологические характеристики. В отличие от ИПМ-101 настоящий измеритель имеет микропроцессорное отсчетное устройство, позволяющее автоматизировать процедуру измерений и математическую обработку результатов.

• 2.4. Измеритель удовлетворяет требованиям ГОСТ 22261 и ГОСТ Р 51070, а по условиям эксплуатации соответствует группе 3 ГОСТ 22261.

• 2.5. Рабочие условия эксплуатации:

температура окружающего воздуха от 5 до 40 °C; относительная влажность воздуха до 90% при температуре 25 °C; атмосферное давление 70-106,7 кПа (537-800 мм.рт.ст.).

• 2.6. Нормальные условия эксплуатации:

температура окружающего воздуха 20±5 °C; относительная влажность воздуха 30-80 %; атмосферное давление 84-106 кПа (630-795 мм.рт.ст.).

• 3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • 3.1. Технические характеристики измерителя в составе с антенной-преобразователем Е01.

    • 3.1.1. В составе с АП Е01 измеритель обеспечивает измерение в свободном пространстве при расстоянии от проводящих тел до точки измерения поля не менее 0,2 м следующих параметров электромагнитного поля:

• • среднеквадратического значения модуля вектора напряженности электрического поля (НЭП) способом направленного приема;

• • плотности потока энергии (ППЭ) плоской электромагнитной волны путем пересчета измеренного значения НЭП в ППЭ.

• 3.1.2. Измеритель обеспечивает измерение НЭП и ППЭ на частотах от 30 кГц до 1,2 ГГц и от 2,4 до 2,5 ГГц.

• 3.1.3. Диапазон измерения НЭП зависит от частоты измеряемого поля и находится в пределах от Emin до Емах, где Emin и Емах в В/м определяются по формулам

Е_мж = К г • 1 В/м, Е_мах = К, • 1 ООВ/м,

где Кр - частотный коэффициент АП типа E01 (см. таб.3.1).

Таблица 3.1.

• 3.1.4. Диапазон измерения ППЭ находится в пределах от Пмты до Пмах, где Пум и Пмах в мкВт/см² определяются по формулам

Пшы ~ 0,265(Emin)², Пу_Ах = 0Д65(ЕмахУ₅

где Emin и Емах в В/м определяются согласно п.3.1.3.

• 3.1.5. Относительная основная погрешность измерения среднеквадратического значения НЭП с гармонической временной зависимостью находится в пределах, определяемых в % по формуле

±[20 + 0,2 K_F [Ео/Е_х] ],

где: Ео = 100 В/м; Ех - измеренное значение НЭП в В/м; Кр - частотный коэффициент АП Е01 на частоте измерения (см. таб.3.1).

• 3.1.6. АП E01 допускает в течение времени не более 1 мин в рабочем диапазоне частот перегрузку по НЭП не более 1,5 Еудх , где Еу_Ах определяется согласно п.3.1.3..

• 3.2. Технические характеристики измерителя в составе с антенной-преобразователем Е02.

  • 3.2.1. В составе с АП Е02 измеритель обеспечивает измерение в свободном пространстве при расстоянии от проводящих тел до точки измерения поля не менее 0,05 м следующих параметров электромагнитного поля:

• • среднеквадратического значения модуля вектора напряженности электрического поля (НЭП) способом направленного приема;

• • плотности потока энергии (ППЭ) плоской электромагнитной волны путем пересчета измеренного значения НЭП в ППЭ.

• 3.2.2. Измеритель обеспечивает измерение НЭП и ППЭ на частотах от 30 кГц до 1,2 ГГц и от 2,4 до 2,5 ГГц.

• 3.2.3. Диапазон измерения НЭП зависит от частоты измеряемого поля и находится в пределах от Емж до Емах, где E_MIn и Емах в В/м определяются по формулам'

Emin ⁼ Кр*5В/м, Емах ~ Кр’500В/м,

где Кр - частотный коэффициент АП типа Е02 (см. таб.3.2). Таблица 3.2.

• 3.2.4. Диапазон измерения ППЭ находится в пределах от Пмж до Пмах, где Пмш и Пмдх в мкВт/см² определяются по формулам

Пмм = 0,265(Emin)², Пмдх = 0,265(Емах)²,

где Emin и Е_МАх в В/м определяются согласно п.3.2.3.

• 3.2.5. Относительная основная погрешность измерения среднеквадратического значения НЭП с гармонической временной зависимостью находится в пределах, определяемых в % по формуле

±[20 + 0,2 K_F [Ео /Е_х] ],

где: Ео = 500 В/м; Ех - измеренное значение НЭП в В/м; Кр - частотный коэффициент АП Е02 на частоте измерения (см. таб.3.2).

• 3.2.6. А.П Е02 допускает в течение времени не более 1 мин в рабочем диапазоне частот перегрузку по НЭП не более 1,5 Е_МАх , где Будх определяется согласно п.3.2.3..

• 3.3. 'Технические характеристики измерителя в составе с антенной-преобразователем Н01.

  • 3.3.1. В составе с А.П Н01 измеритель обеспечивает измерение в свободном пространстве при расстоянии от проводящих тел до точки измерения поля не менее 0,2 м среднеквадратического значения модуля вектора напряженности магнитного поля (НМЛ) способом направленного приема.

  • 3.3.2. Измеритель обеспечивает измерение НМП на частотах от 30 кГц до 3 МГц.

  • 3.3.3. Диапазон измерения НМП зависит от частоты измеряемого поля и находится в пределах от H_Min до Н_Мах, где H_Min и Н_МАх в A/м определяются по формулам

Нмж — Кр’ОДА/м, НуАх ⁼ Kf*50A/m,

где K_F - частотный коэффициент АП Н01 (см. таб.3,3).

Таблица 3.3.

• 3.3.4. Относительная основная погрешность измерения среднеквадратического значения НМП с гармонической временной зависимостью находится в пределах, определяемых в % по формулам:

±[20 + 2 K_F (Но / Н_х )|. при Их < H«K_F;

или ±[20 + (2 / Кр) ( Их / Н_о)], при Н_х > Н₀К_Р;

где: Но = 5 А/м; Нх - измеренное значение НМП в А/м; K_F - частотный коэффициент АП Н01 на частоте измерения (см. таб.3.3).

• 3.3.5. АП. Н01 допускает в течение времени не более 1 мин в рабочем диапазоне частот перегрузку по Н.М.П не более 1,5 Нмдх , где Нмдх определяется согласно п.3.3.3.

• 3.4. Технические характеристики измерителя в составе с антенной-преобразователем Н02.

  • 3.4.1. В составе с АП Н02 измеритель обеспечивает измерение в свободном пространстве при расстоянии от проводящих тел до точки измерения поля не менее 0,2 м среднеквадратического значения модуля вектора напряженности магнитного поля (НМП) способом направленного приема.

  • 3.4.2. Измеритель обеспечивает измерение НМП на частотах от 1 МГц до 50 МГц.

  • 3.4.3. Диапазон измерения НМП зависит от частоты измеряемого поля и находится в пределах от Нуж до Нмдх, где H_MfN и Нмдх в А/м определяются по формулам

Нмж ~ Кр*0,1 А/м, Нмдх ■" К_Р-1ОА/м,

где Кр - частотный коэффициент АП Н02 (см. таб.3,4).

Таблица 3.4.

• 3.4.4. Относительная основная погрешность измерения среднеквадратического значения НМП с гармонической временной зависимостью находится в пределах, определяемых в % по формулам:

±[20 + 2Кр(Но/Н_х)], приН_х<Н₀К_Р;

или ±[20 + (2 / Кр) (Н\ / Но)], при Н_х > Н«Кр;

где: Но = 1 А/м; Н_х - измеренное значение НМП в А/м; Кр - частотный коэффициент АП Н02 на частоте измерения (см. таб.3.4).

• 3.4.5. АП Н02 допускает в течение времени не более 1 мин в рабочем диапазоне частот перегрузку по НМП не более 1,5 Нмах , где Нмах определяется согласно п.3.4.3.

• 3.5. Дополнительная к п.п. 3.1.5, 3.2.5, 3.3.4, 3.4.4 погрешность измерения, обусловленная отклонением температуры окружающего воздуха от 20 °C в пределах рабочих температур, не более ±6% на каждые 10 °C.

• 3.6. Измеритель обеспечивает свои технические характеристики по истечении времени установления рабочего режима, равного 3 мин.

• 3.7. Измеритель допускает непрерывную работу в рабочих условиях (в автономном режиме без замены элементов питания) в течение времени не менее 30 часов (15 часов при включенном режиме подсветки индикатора) при питании от нового комплекта батарей с номинальной емкостью не менее 1500 мАхчас.

• 3.8. Электрическое питание измерителя осуществляется от встроенной батареи из трех сменных химических элементов постоянного тока с номинальным напряжением по 1,5 В (при общем напряжении батареи 2,7 а 5,0 В). Мощность, потребляемая от батареи, не превышает 0,25 Вт (0,5 Вт при включенном режиме подсветки индикатора). Ток, потребляемый от батареи, не превышает 50 мА (100 мА при включенном режиме подсветки индикатора).

• 3.9. Габаритные размеры блоков, входящих в состав измерителя, мм, не более: АП типа Е01, Е02, Н01, Н02 - 350x110x25; устройство отсчетное УО-101М - 160x80x32; футляр - 440x390x90.

• 3.10. Масса блоков, входящих в состав измерителя, кг, не более: АП типа Е01, Е02, Н01, Н02 - 0,2; устройство отсчетное УО-Ю1М - 0,5; измеритель в футляре - 2,5.

• 3.11. Гарантийный срок эксплуатации - 12 месяцев.

• 3.12. Гарантийный срок хранения - 24 месяца.

4. СОСТАВ КОМПЛЕКТА ИЗМЕРИТЕЛЯ

• 4.1. Измеритель ИПМ-101М поставляется в комплекте, указанном в таб лице 4.1.

Таблица 4.1.

• 4.2. По согласованию с заказчиком допускается поставка измерителя с произвольным набором антенн-преобразователей (от 1 до 4 шт.), указанных в табл.4.1. Каждая поставляемая антенна комплектуется адаптером для подключения к У0-Ю1М.

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

• 5.1. Измеритель ИПМ-101М состоит из антенн-преобразователей (АП) и устройства отсчетного У0-101М. Каждая АП подключается к У0-Ю1М через соответствующий адаптер с ПЗУ в которое записаны индивидуальные характеристики антенны. Структурная схема измерителя приведена на рис.5.1.

Работа измерителя основана на возбуждении в АП под воздействием измеряемого поля переменного напряжения, пропорционального напряженности поля и преобразовании этого напряжения в сигнал постоянного тока, который далее измеряется и преобразуется в измеряемую величину с помощью устройства отсчетного типа У0-Ю1М.

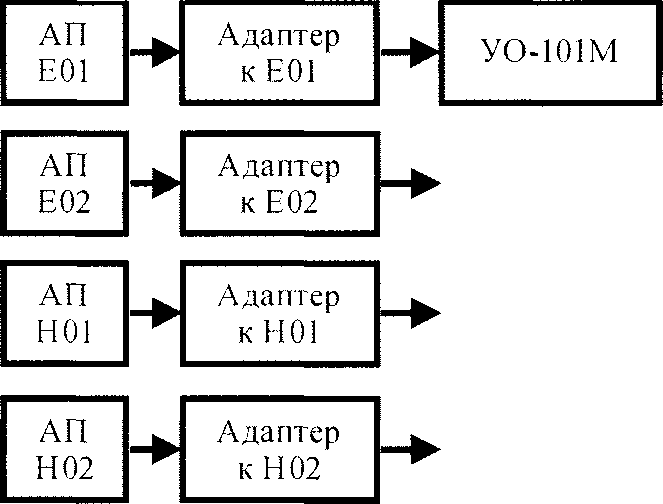

Рис. 5.1. Структурная схема ИПМ-101.

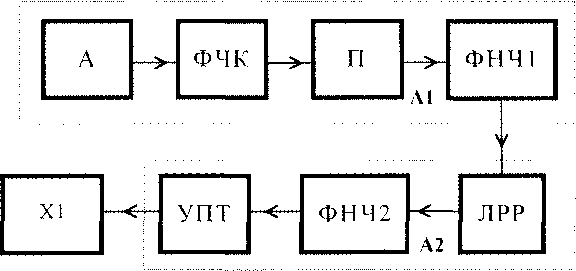

Рис 5.2. Структурная схема АП

• 5.2. Принцип действия АП.

АП построены в соответствии со структурной схемой, изображенной на рис.5.2. АП состоит из "электрически малой" антенны (А) размеры которой являются малыми по сравнению с длиной волны исследуемого поля, фильтра частотной коррекции (ФЧК), преобразователя входного (П), фильтров низкой частоты (ФНЧ1, ФНЧ2), линии развязывающей резистивной (ЛРР) и усилителя постоянного тока У ПТ.

В качестве антенн (А) в АП типов Е01 и Е02 используются дипольные антенны длиной 100 мм и 30 мм, соответственно. Оси диполей являются измерительными осями антенн.

В качестве антенн (А) в АП типов Н01 и Н02 используются плоские рамочные антенны размером 100x60 мм с числом витков 50 и 6, соответственно. Оси перпендикулярные плоскостям рамок являются измерительными осями антенн.

АП выполнены в виде печатного монтажа на фольгированном стеклотекстолите. При помещении антенны А в исследуемое поле на ее выходных зажимах индуцируется ВЧ напряжение, пропорциональное проекции напряженности поля на измерительную ось антенны, которое через ФЧК подается на входной преобразователь П. Применение ФЧК в совокупности с антенной А обеспечивает формирование на входе преобразователя П высокочастотного напряжения в соответствии с требуемой частотной характеристикой АП. В качестве входного преобразователя П используется детектор на диоде Шоттки, обеспечивающий преобразование переменного напряжения на его входе в постоянное на выходе. Постоянное напряжение с выхода П через ФНЧ1, высокоомную развязывающую резистивную линию ЛРР и ФНЧ2 далее поступает на вход УПТ, с выхода которого через соединительный кабель подается на устройство отсчетное.

Конструкция АП состоит из двух печатных плат, на одной из которых (А1) смонтированы антенна А, фильтр частотной коррекции ФЧК, преобразователь входной П и фильтр низкой частоты ФНЧ1; на другой (А2) - линия развязывающая резистивная ЛРР, фильтр низкой частоты ФНЧ2 и усилитель постоянного тока УПТ. Часть платы А2, содержащая УПТ, заключена в экран из медной фольги. Печатные платы жестко соединены между собой и вставлены в круглую диэлектрическую трубку.

АП подключается к У0-Ю1М при помощи гибкого соединительного кабеля, имеющего неразъемное соединение с АП и четырехштырьковый разъем XI типа РС4. Распайка разъема приведена на рис.5.3. Питание АП осуществляется постоянным двухполярным напряжением ±5,0 В от устройства отсчетного через соединительный кабель. Между АП и У0-101М включается адаптер с энергонезависимым ПЗУ в которое записаны индивидуальные характеристики АП, считываемы при работе с помощью У0-101М и используемые при автоматической обработке результатов измерения.

стороны вилки

Рис.5.3. Распайка соединительного разъема АП.

• 5.3. Принцип действия устройства отсчетного У0-Ю1М.

• 5.3.1. Входящее в состав измерителя ИПМ-101М устройство отсчетное У0-101М предназначено для преобразования сигнала с выхода АП в цифровую форму, математической обработки и отображения его на жидкокристаллическом знакосинтезирующем индикаторе, а также, для формирования двухполярного напряжения питания для АП.

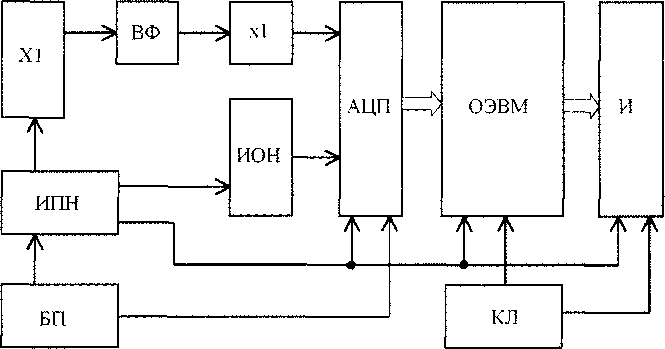

• 5.3.2. Структурная схема У0-101М изображена на рис.5.4.



БП - батарейный блок питания; ИПН - импульсный преобразователь напряжения; XI - входной разъем; ВФ - входной фильтр; х1 - повторитель напряжения (К_у=1); ИОН - источник опорного напряжения (2.5В); АЦП - аналого-цифровой преобразователь; ОЭВМ - однокристальный микропроцессор; И - индикатор, КЛ - клавиатура.

Рис.5.4. Структурная схема УО-101М.

Входной сигнал через входной разъем XI поступает на входной фильтр ВФ, представляющий RC фильтр нижних частот 1-го порядка с частотой среза 1 Гц. Далее, сигнал через повторитель напряжения xl, обеспечивающий согласование импедансов, поступает на АЦП. ИОН обеспечивает выдачу на АЦП заданного опорного напряжения. АЦП преобразует сигнал в цифровой код, который далее обрабатывается микропроцессором ОЭВМ. ОЭВМ осуществляет выбор текущего режима работы, обрабатывает поступающие данные и обеспечивает представление данных на индикаторе И. Управление микропроцессором осуществляется с кнопочной клавиатуры КЛ.

Первичным источником питания УО-101М является батарейный блок питания БП. Питание ОЭВМ, индикатора И, элементов измерительного тракта, включая внешние устройства, осуществляется через импульсный стабилизированный преобразователь напряжения ИПН с выходным напряжением ±5,0 В.

• 5.3.3. Описание алгоритма работы УО-101М.

При включении питания ОЭВМ проводит инициализацию системы, в процессе которой происходит опрос как внутренних элементов (АЦП и индикатор), так и внешнего устройства (адаптера АП). При отсутствующем или неисправном внешнем энергонезависимом запоминающем устройстве (EEPROM), входящем в состав адаптера АП ОЭВМ выдает непрерывный звуковой сигнал. При нормальном завершении инициализации системы на индикатор выдается заставка с информацией о текущей конфигурации системы (тип и номер УОКИ М и подключенной АП). после чего УО-Ю1М переходит в режим ожидания.

Переход к рабочему режиму осуществляется после однократного нажатия на любую функциональную клавишу (функциональными являются все кнопки за исключением кнопки ПОДСВЕТКА). В процессе работы ОЭВМ обращается к EEPROM антенного модуля только при смене рабочих режимов.

Контроль питания осуществляется каждые Юс в том случае, если нет нажатия на к/л кнопку. В случае, если UnHT<Umin, - на индикатор выдается сообщение “ЗАМЕНИТЕ БАТАРЕИ” и процессор переходит в режим микропотребления. Выход из данного режима возможен только при выключении питания. В данный режим процессор переходит также в том случае, если к прибору не обращались свыше 10 мин., на индикаторе в этом случае появляется надпись “ОТКЛ-ТЕ ПРИБОР!”.

• 5.3.4. Описание кнопок управления приведено в п.7.3.2.

• 5.3.5. УО-101М обеспечивает выполнение следующих операций математической обработки.

• 5.3.5.1. Режим измерения 1D.

(5.1) (5.2)

5

где: R - показание измерителя (смена показаний и вычисление по формулам (5.1, 5.2) синхронизированы с циклами преобразования АЦП); А, В, С - коэффициенты индивидуальные для каждой антенны; Кр - частотный коэффициент, как функция частоты находится путем интерполяции по 10-20 точкам частотного диапазона, заданным индивидуально для каждой АП. U_n - напряжение на выходе АП, мВ. В зависимости от режима усреднения U_n находится по формулам:

U_n = V„, постоянная времени “F”;

1 ^п

U_n -7 XV; , постоянная времени “N”;

1=п-4

1 п

U_n = o У У ’ постоянная времени “S”.

⁸ г п-8

V_n - результат п-го преобразования АЦП.

Периодичность циклов преобразования АЦП 2-3 раза в секунду и сопро вождается звуковым сигналом.

• 5.3.5.2. Режим измерения 3D.

Данный режим предусматривает дополнительно к п. 5.3.5.1 запись в память шести показаний R]-R₆ при шести последовательных нажатиях клавиши РАБОТА. После шестого нажатия прозвучит звуковой сигнал и на экране появится значение R.

• 5.3.5.3. При смене единиц измерения обеспечивается вычисление по формуле

Р = 0,265 х R² (Р - мкВт/см², R - В/м).            (5.7)

• 5.3.5.4. Обеспечивается автоматический (с периодичностью 10 сек.) контроль напряжения питания и пересчет его в % по формуле

Q = 100(1 - (U_max - U) / (Umax - Umm)).            (5.8)

При Q меньше нуля включается сигнализация на экране.

• 5.3.6. Описание разъемов, используемых в УО-101М.

Разъем XI предназначен для подключения АП и адаптера с EEPROM.

Распайка разъема приведена в таблице 5.1.

Таблица 5.1.

- 15-

• 6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

  • 6.1. В связи с тем, что измеритель не содержит источников высокого напряжения и не подключается к электросетям, работа с измерителем электро-безопасна.

  • 6.2. При эксплуатации измерителя и его поверке необходимо соблюдать правила безопасности при работе с СВЧ-источниками. При интенсивном излучении, превышающем уровень, регламентированный ГОСТ 12.1.006-84, необходимо применять защитные средства (защитные очки, специальные костюмы, поглощающие и защитные экраны и т.д.).

7. ПОДГОТОВКА К РАБОТЕ

• 7.1. Общие указания по вводу в эксплуатацию.

  • 7.1.1. Нормальная работа измерителя обеспечивается при соответствии внешних климатических условий рабочим условиям' эксплуатации.

  • 7.1.2. Измеритель является точным прибором, и требует к себе бережного обращения. Не допускается прикладывать сильные механические нагрузки к составным частям измерителя, подвергать их .воздействию толчков и ударов. Не допускается попадание химически агрессивных жидкостей и их паров на составные части измерителя.

• 7.2. Перед началом работы, следует внимательно изучить настоящее руководство, ознакомиться с расположением и назначением' органов управления и контроля измерителя и провести внешний осмотр, который заключается в проверке на: сохранность пломб и наличие маркировок, комплектность, в соответствии с разделом "Состав комплекта измерителя"; отсутствие видимых механических повреждений; возможность соединения составных частей измерителя между собой.

• 7.3. Маркировка, расположение и назначение органов управления, индикации и коммутации.

  • 7.3.1. На лицевой панели УО-Ю1М имеется кнопочная панель управления и жидкокристаллический индикатор. На торцевой стороне корпуса УО-Ю1М расположены: выключатель питания измерителя, гнездо для заземления, разъем для. подключения АП. Нижняя крышка корпуса фиксируется на защелках. Для получения доступа к элементам питания необходимо, удерживая в одной руке часть корпуса с лицевой панелью, другой рукой потянуть нижнюю крышку до ее отделения.

• 7.3,2. Назначение и функции кнопок управления.



Кнопка РАБОТА предназначена для включения УО-Ю1М в режим проведения измерений (нажимается и удерживается в нажатом состоянии). Процесс измерения сопровождается прерывистым звуковым сигналом. Результат измерения отображается в верхней строке индикатора.

Кнопка ПОДСВЕТКА предназначена для включения режима подсветки индикатора (нажимается и удерживается в нажатом состоянии). Используется в условиях плохого внешнего освещения.

Нажатие кнопки увеличивает энергопотребление и уменьшает время автономной работы.

Кнопки ВНИЗ и ВВЕРХ предназначены, главным образом, для уменьшения и увеличения текущего значения частоты измерения. Однократное нажатие на любую кнопку переводит измеритель в режим индикации текущего значения частоты. Дальнейшие нажатия изменяют частоту на один интервал, используемой частотной сетки. Удерживание в нажатом состоянии позволяет быстро изменять частоту, а также переходить из одного частотного диапазона в другой. Установленное значение частоты не изменяется при выключении питания измерителя.

Кроме установки частоты, данные кнопки используются при задании других параметров и режимов работы У0-Ю1М.

Кнопка УСТАНОВКИ предназначена для перевода У 0-101М в режим установки параметров и в режим контроля питания. Кратковременное нажатие на кнопку переводит У0-Ю1М в режим установки параметров. Удерживая кнопку в нажатом состоянии более 0,5 сек. можно перевести УО-101М в режим контроля питания для получения более точной информации о состоянии элементов питания.

• 7,4. Режимы работы и индикации У0-Ю1М, а также расшифровка информационных полей жидкокристаллического индикатора в этих режимах.

• 7.4.1. УО-Ю1М может быть установлено в следующие режимы индикации:

НОРМ - нормальный режим индикации. Устанавливается при простом включении питания тумблером.

ТЕСТ - тестовый режим индикации. Устанавливается, если перевод тумблера питания во включенное состояние осуществить при удерживаемой в нажатом состоянии кнопке РАБОТА. Данный режим используется при настройке прибора на предприятии изготовителе и при проведении измерений не используется

• 7.4.2. Для каждого из режимов индикации УО-101М может быть установлено в следующие режимы работы:

H3M1D - режим измерения проекции вектора напряженности поля на измерительную ось АП.

H3M3D - режим измерения модуля вектора напряженности поля по трем взаимно ортогональным проекциям вектора (режим трехортогональных измерений).

ЧАСТОТА - режим индикации и установки текущего значения частоты измерения.

УСТАНОВКИ - режим установки параметров.

ПИТАНИЕ - режим контроля питания.

• 7.4.3. При работе с измерителем информация представляется на жидкокристаллическом индикаторе, состоящем из 16-ти графических сегментов (рис.7 Л).

Рисунок 7.1

В сегменте 9 индицируется символ постоянной времени измерения: “F” (Fast - быстро, -1 сек.), “N” (Normal - нормально, -~2 сек.) или “S” (Slow - медленно, -4 сек.).

В сегменте 1.6 содержится информация о степени разряда батареи питания в виде стилизованного изображения батареи. Уменьшение темного столбика соответствует уменьшению заряда батареи.

Ниже приведено размещение информации на остальных сегментах индикатора для возможных режимов индикации и работы.

7.4.3Л. Сразу после включения питания на экране индикатора появляется информация о типе и заводском номере измерителя, о типе и заводском номере АП, подключенной к У0-Ю1М в данный момент времени. В верхней строке появляется название типа, а в нижней - заводской номер. Информация об измерителе появляется только при включении У0-Ю1М в режиме «ТЕСТ».

7.4.3.2. Режимы «НОРМ + H3M1D» и «ТЕСТ + H3M1D»

В верхней строке появляется значение измеряемой величины и единица измерения.

В сегментах 11 и 12 индицируется символ “ID”, означающий что УОКИ М находится в режиме измерения проекции вектора напряженности поля на измерительную ось АП.

В режиме «ТЕСТ + H3M1D» при нажатой кнопке РАБОТА в нижней строке индикатора индицируется напряжение на выходе АП, подключенной к У0-Ю1М.

• 7.4.3.3. Режимы «НОРМ + H3M3D» и «ТЕСТ + H3M3D»

В верхней строке (сегменты 1-8) появляется значение измеряемой величины и единица измерения. В течение проведения измерений индицируется текущее значение. После завершения последнего измерения трехортогонального цикла подается звуковой сигнал и на индикатор выдается суммарный результат (значение модуля вектора напряженности поля).

В сегментах И и 12 индицируется символ “3D”, означающий что УО-101М находится в режиме трехортогональных измерений.

В сегменте 13 индицируется порядковый номер измерения в трехортогональном цикле (от 1 до 6).

В сегменте 14 индицируется символ, означающий, что значение измеряемой величины в верхней строке индикатора соответствует текущему измерению. Символ пропадает, когда сделано последнее из 6-ти измерений трехортогонального цикла и на индикатор выдается суммарный результат.

В режиме «ТЕСТ + H3M3D» при нажатой кнопке РАБОТА в нижней строке индикатора индицируется напряжение на выходе АП, подключенной к У0-Ю1М.

• 7.4.3.4. Режимы «НОРМ + ЧАСТОТА» и «ТЕСТ + ЧАСТОТА».

В верхней строке индицируется слово «Частота:». В нижней строке индицируется значение и единица измерения частоты.

• 7.4.3.5. Режимы «НОРМ + УСТАНОВКИ» и «ТЕСТ + УСТАНОВКИ».

В верхней строке индицируется слово «РЕЖИМ:». В нижней строке индицируются параметры измерителя.

В сегменте 9 индицируется символ постоянной времени измерения “F” (Fast - быстро, ~1 сек.), “N” (Normal - нормально, ~2 сек.) или “S” (Slow - медленно, ~4 сек.).

В сегментах 11 и 12 индицируется символ “ID” или “3D”, означающий что УО-101М находится в режиме измерения проекции вектора напряженности поля или в режиме трехортогональных измерений, соответственно.

В сегментах 14-16 индицируется установленная единица измерения: В/м или Вт/см² для АП Е01 и Е02; А/м для АП Н01 и Н02.

С помощью кнопки ВНИЗ осуществляется выбор редактируемого параметра. На выбранный параметр, при этом, будет направлен острый угол символа "<" или появляющегося в свободных сегментах нижней строки. Редактирование выбранного параметра производится путем перебора возможных значений при помощи кнопки ВВЕРХ. Установленное значение параметра не изменяется при выключении питания измерителя.

• 7.4.3.6. Режимы «НОРМ + ПИТАНИЕ» и «ТЕСТ + ПИТАНИЕ».

В нижней строке индицируется слово «ПИТАНИЕ». В верхней строке индицируется напряжение батареи питания измерителя в В и оставшийся ресурс батареи в %.

7.4.3.7. Кроме вышеперечисленных на экране индикатора могут появляться следующие надписи:

“ЗАМЕНИТЕ БАТАРЕИ” - надпись появляется если батарея исчерпала свой ресурс.

“ОТКЛ-ТЕ ПРИБОР!” - надпись появляется, если к прибору не обращались свыше 10 мин.

Произвольная индикация, сопровождающаяся непрерывным звуковым сигналом, означает, что к У 0-101М не подключена АП.

• 7.5. При измерении НЭП или НМЛ показания измерителя соответствуют среднеквадратическому значению модуля проекции вектора напряженности поля на измерительную ось АП.

При измерении НЭП, измерительной осью АП типов Е01 и Е02 является ось дипольной антенны (ось вдоль которой расположен диполь) на конце рукоятки АП.

При измерении НМЛ, измерительной осью АП типов Н01 и 1102 является ось перпендикулярная плоскости рамочной антенны на конце рукоятки АП.

Это значение приписывается полю, которое было в точке пространства, соответствующей центру дипольной или рамочной антенны, до внесения в поле АП.

• 7.6. При измерении ППЭ показания измерителя соответствуют среднему значению ППЭ в плоской электромагнитной волне. Для плоской электромагнитной волны существует известное соотношение

ППЭ[мкВт/см²] = 0,265 х (НЭП[В/м))².

В настоящем измерителе измерение ППЭ производится косвенным методом путем автоматического пересчета измеренного значения НЭП в ППЭ по приведенной формуле.

8. ПОРЯДОК РАБОТЫ

• 8.1. Достаньте из футляра устройство отсчетное УО-Ю1М, АП необходимого типа с соответствующим адаптером. Подключите: АП к адаптеру, а адаптер к УО-Ю1М. Адаптер содержит ПЗУ, в котором записаны индивидуальные характеристики АП. В связи с этим, необходимо обращать особое внимание, чтобы тип и номер АП, указанный на адаптере, совпадал с типом и номером используемой АП.

• 8.2. Включите питание измерителя. Для этого тумблер питания на торцевой части УО-Ю1М переведите в положение ближнее к лицевой панели. При этом на экране индикатора УО-Ю1М появится заставка, на которой в верхней строке будет отражен тип, а в нижней - номер подключенной АП.

• 8.3. Нажмите несколько раз на кнопку РАБОТА. При этом экран индикатора УО-Ю1М придет в состояние согласно п.7.4.3.2 или п.7.4.3.3. После прохождения времени установления рабочего режима, равного 3 мин, измеритель будет готов к проведению измерений.

Обратите внимание на символ в сегменте 16 индикатора (правый нижний угол). Если темный участок символа составляет 1/4 от его высоты, то это означает, что ресурс батареи не превышает 25% и скоро может потребоваться замена батареи. Если батарея полностью истощит свой ресурс, на экране появиться надпись “ЗАМЕНИТЕ БАТАРЕИ”, а измеритель перестанет реагировать на нажатие любых кнопок управления. В этом случае необходимо немедленно заменить батареи.

• 8.4. Проведение измерений.

  • 8.4.1. Установите на УО-Ю1М кнопками ВВЕРХ и ВНИЗ значение частоты ближайшее к частоте исследуемого поля. При этом экран индикатора УО-101М придет в состояние согласно п.7.4.3.4. Однократное нажатие на любую кнопку переводит измеритель в режим индикации текущего значения частоты. Дальнейшие нажатия изменяют частоту на один интервал, используемой частотной сетки. Удерживание в нажатом состоянии позволяет быстро изменять частоту, а также переходить из одного частотного диапазона в другой. Установленное значение частоты не изменяется при выключении питания измерителя. Если измеряемое поле имеет сложный спектральный состав, устанавливается среднее значение частот спектральных составляющих.

  • 8.4.2. Измерения могут проводиться при различных постоянных времени измерения, обозначенных символами “F”, “N” или “S” в сегменте 9 индикатора (нижняя строка, слева). В большинстве случаев следует использовать постоянную времени “N” (Normal - нормально, ~2 сек.). При проведении измерений при малых уровнях сигнала или при высокой нестабильности измеряемого поля следует использовать постоянную времени “S” (Slow - медленно, ~4 сек.). Для проведения оперативных измерений, например при движении, следует использовать постоянную времени “F” (Fast - быстро, сек.)

Установка постоянной времени осуществляется следующим образом. Кратковременно нажать на кнопку УСТАНОВКИ (здесь и далее вп.п. 8,4.3 и

• 8,4.4, если вы уже находитесь в режиме установок параметров, нажатие на кнопку не требуется). При этом экран индикатора У0-101М придет в состояние согласно п.7.4.3.5. С помощью кнопки ВНИЗ выбрать в качестве редактируемого параметра символ постоянной времени (на него будет направлен острый угол символа "<" в свободном сегменте нижней строки). Установить необходимое значение постоянной времени, перебирая, возможные значения при помощи кнопки ВВЕРХ

• 8.4.3. Выбор единицы измерения. Для выбора единицы измерения нужно кратковременно нажать на кнопку УСТАНОВКИ. При этом экран индикатора У0-Ю1М придет в состояние согласно п.7.4.3.5, В сегментах 14-16 (нижняя строка., справа) индицируется установленная единица измерения: В/м или Вт/см² для АП Е01 и Е02; А/м для АП Н01 и Н02. С помощью кнопки ВНИЗ выбрать в качестве редактируемого параметра символ единицы измерения (на него будет направлен острый угол символа ">" в свободном сегменте нижней строки). Установить необходимую единицу измерения, перебирая возможные значения при помощи кнопки ВВЕРХ,

• 8.4.4, Проведение измерений в случае линейной поляризации измеряемого поля производится в режиме измерения проекции вектора напряженности поля на измерительную ось АП, Чтобы перевести УО101М в этот режим необходимо установить в 11 и 12 сегментах индикатора (середина нижней строки) символ “1D”. Для этого нужно кратковременно нажать на кнопку УСТАНОВКИ. При этом экран индикатора УО-101М придет в состояние согласно п.7.4.3.5. С помощью кнопки ВНИЗ выбрать в качестве редактируемого параметра символ режима измерения (на него будут направлены острые углы символов "<" и ">" в свободных сегментах нижней строки). Установить необходимый режим измерения, перебирая возможные значения при помощи кнопки ВВЕРХ

• 8.4.4.1. Возьмите в одну руку У0-101М, а в другую - АП. Внесите АП. на вытянутой руке в исследуемое поле. Нажмите и удерживайте кнопку РАБОТА. При этом, на экране индикатора У0-Ю1М в верхней строке появятся показания измерителя, соответствующие среднеквадратическому значению проекции вектора напряженности поля на измерительную ось АП.

• 8.4.4.2. Для определения среднеквадратического значения модуля вектора напряженности линейно поляризованного поля в выбранной точке пространства необходимо при нажатой кнопке РАБОТА изменять ориентацию измерительной оси АП в пространстве до тех пор, пока на индикаторе УО-101М не будет достигнуто максимальное значение. Отпустите кнопку РАБОТА. При этом, показание индикатора будет равно среднеквадратическому значению модуля вектора напряженности поля в данной точке пространства.

• 8.4.4.3. Для измерения ППЭ плоской линейно поляризованной электромагнитной волны при помощи АП типов Е01 или Е02 следует согласно п.8.4.3, выбрать единицу измерения Вт/см². Далее, при нажатой кнопке РАБОТА следует изменять ориентацию измерительной оси АП в пространстве до тех пор, пока на индикаторе УО-101М не будет достигнуто максимальное значение. Отпустите кнопку РАБОТА. При этом показание индикатора будет равно среднему значению ППЭ в данной точке пространства.

• 8.4.4,4. При проведении измерений согласно п.п. 8.4.4.2 и 8.4.4.3 следует оценить изменение показаний измерителя при повороте АП относительно оси ручки на 180°. Если изменение показаний превышает 10 %, необходимо проводить измерения в режиме 3D (см. п.8.4.5).

• 8.4.5. Если поляризация измеряемого поля неизвестна, измерения производятся в режиме трехортогональных измерений. Для этого необходимо аналогично п.8.4.4 установить в 11 и 12 сегментах индикатора символ “3D”. После этого при каждом нажатии кнопки РАБОТА будет запускаться процедура трехортогонального измерения, состоящая из 6-ти циклически повторяющихся измерений проекции вектора напряженности поля на измерительную ось АП. Справа от символа “3D” (в сегменте 13) появится порядковый номер измерения в цикле. Перед началом' измерений номер должен быть равен 0 или 6. Если номер измерения не равен 0 или 6, следует установить 6 несколькими нажатиями кнопки РАБОТА.

Каждое измерение выполняется одинаково и отличается различным направлением измерительной оси АП в точке измерения. Необходимо установить АП в требуемое положение, нажать и удерживать кнопку РАБОТА. При этом порядковый номер измерения увеличится на единицу. Когда показания УОКИ М стабилизируются, необходимо отпустить кнопку РАБОТА.

• 8.4.5.1. Для определения среднеквадратического значения модуля вектора НЭП или НМП в некоторой точке пространства О необходимо выполнить следующую последовательность действий.

• - Выберите в точке О три взаимно ортогональные оси Ох, Оу и Oz.

• - Проведите 1-е измерение, установив АП в точку О и направив измерительную ось АП параллельно оси Ох.

• - Проведите 2-е измерение, повернув АП на 180° относительно оси ручки, удерживая направление измерительной ось АП параллельно оси Ох.

• - Проведите 3-е измерение, установив АП в точку О и направив измерительную ось АП параллельно оси Оу.

• - Проведите 4-е измерение, повернув АП на 180° относительно оси ручки, удерживая направление измерительной ось АП параллельно оси Оу.

• - Проведите 5-е измерение, установив АП в точку О и направив измерительную ось АП параллельно оси Oz.

• - Проведите 6-е измерение, повернув АП на 180° относительно оси ручки, удерживая направление измерительной ось АП параллельно оси Oz.

После проведения 6-го измерения раздастся звуковой сигнал, означающий, что процедура измерения завершена, а показание индикатора будет равно среднеквадратическому значению модуля вектора напряженности поля' в данной точке пространства.

• 8.4.5.2. Для измерения ППЭ плоской линейно поляризованной электромагнитной волны при помощи АП типов ЕО1 или Е02 следует согласно п.8.4.3, выбрать единицу измерения Вт/см². Далее, следует выполнить последовательность действий, указанную в п.8.4.5.1. После проведения 6-го измерения раздастся звуковой сигнал, означающий, что процедура измерения завершена, а показание индикатора будет равно среднему значению ППЭ в данной точке пространства.

• 8.6. После окончания работы с измерителем необходимо выключить питание. Для этого тумблер питания на торцевой части У0-Ю1М переведите в положение от лицевой панели, разъединить составные части прибора и уложить в футляр. Допускается не отсоединять адаптер от АП.

Не допускается хранение составных частей прибора вне футляра. Футляр с прибором не рекомендуется оставлять вблизи сильных источников тепла, в открытом состоянии и с не закрытыми замками.

При перерывах между измерениями более 1 месяца рекомендуется вынимать элемент питания из батарейного отсека и хранить отдельно.

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• 9.1. Техническое обслуживание измерителя заключается в проведении контрольных осмотров и своевременной замене элементов питания.

  • 9.1.1. Контрольный осмотр состоит в проведении внешнего осмотра и опробования.

    • 9.1.1.1. При внешнем осмотре должно быть установлено соответствие измерителя следующим' требованиям:

• •  комплектность согласно разделу "Состав комплекта измерителя";

• •  сохранность пломб;

• •  отсутствие видимых механических повреждений на составных частях измерителя;

• •  прочность крепления органов управления, плавность их действия, четкость фиксации переключателей;

• •  чистота разъемов и клемм;

• •  состояние лакокрасочных и гальванических покрытий, четкость маркировок;

• •  наличие и внешнее состояние элементов питания (на них не должно быть следов коррозии и потеков электролита);

• •  отсутствие отсоединившихся или слабо закрепленных внутренних элементов (определяется на слух при легком встряхивании функциональных узлов измерителя).

В случае загрязнения составных частей измерителя разрешается протирать их ватой смоченной в этиловом спирте. Не допускается использование для этой цели других химических растворителей.

В случае обнаружения на элементах питания следов коррозии и потеков электролита немедленно удалите вышедший из строя элемент и протрите батарейный отсек ватой, смоченной этиловым спиртом.

• 9.1.1.2. При опробовании подключают по очереди входящие в состав измерителя АП к УО-101М. Включают питание. На экране индикатора должны появиться тип и номер подключенной АП.

Нажимают и удерживают кнопку УСТАНОВКИ в нажатом состоянии около 1-2 сек. На экране индикатора появится информация о состоянии элементов питания. Заряд батареи должен быть не менее 25%. Выдерживают прибор во включенном состоянии при нажатой кнопке подсветки не менее 3 мин, после чего опять проводят контроль заряда. Заряд батареи по прежнему должен быть не менее 25%.

В случае, если заряд батареи будет менее 25% необходимо заменить источник питания. Если на ЖКИ вообще отсутствуют показания, в связи с полной разрядкой батареи, следует заменить батарею и повторить вышеуказанные операции.

Нажимают и удерживают кнопку РАБОТА. При этом, если в месте нахождения АП напряженность поля не превышает 10% от нижней границы диапазона измерения, показания УО-101М должны быть не более 0,3 от нижней границы диапазона измерения.

• 9.1.2. Замена элементов питания производится при обнаружении на нем следов коррозии или потеков электролита, а также при выработке элементами своего ресурса или окончании их срока эксплуатации.

Нижняя крышка корпуса УО-Ю1М фиксируется на защелках. Для получения доступа к элементам питания необходимо, удерживая в одной руке часть корпуса с лицевой панелью, другой рукой потянуть нижнюю крышку до ее отделения.

В случае обнаружения следов коррозии или потеков электролита протрите батарейный отсек ватой, смоченной этиловым спиртом. Установите новые элементы питания. Рекомендуется устанавливать в измеритель батареи или аккумуляторы, имеющие номинальную емкость не менее 1500 мАхчас.

• 9.1.3. Не допускается хранение измерителя с установленными элементами питания более 1 месяца. Если измеритель не используется в течение более 1 месяца элементы питания необходимо извлечь из батарейного отсека, закрыть отсек крышкой и уложить в футляр измерителя рядом с УО-Ю1М.

• 9.2. Порядок и периодичность проведения технического обслуживания.

  • 9.2.1. Контрольный осмотр производится при эксплуатации измерителя не менее одного раза в месяц, а также перед и после использования измерителя по назначению. Кроме того, контрольный осмотр производится при постановке измерителя на хранение и снятии с хранения; перед проведением поверки измерителя.

  • 9.2.2. При хранении измерителя производится внешний осмотр с периодичностью не менее одного раза в 6 мес.

• 10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

• 10,1. Перечень возможных неисправностей приведен в табл. 10.1.

Таблица 10.1

-26-

• 11. МЕТОДИКА ПОВЕРКИ

  • 11.1. Периодическая поверка измерителя производится согласно ПР 50.2.006 с межповерочным интервалом в 1 год, а также после ремонта измерителя.

  • 11.2. Операции поверки.

    • 11.2.1. При проведении поверки измерителя должны быть выполнены операции, перечисленные в таблице 11.1.:

Таблица 11.1

• 11.3. Средства поверки.

  • 11.3.1. Перечень средств измерений, используемых при поверке измерителя приведен в табл. 11.2.

  • 11.3.2. При поверке измерителя допускается использование средств измерений, не указанных в табл. 11.2, но обеспечивающих определение метрологических характеристик с требуемой точностью.

Таблица 11,2

• 11.4. Требования безопасности при проведении поверки.

  • 11.4.1. При проведении операций поверки должны соблюдаться меры безопасности, указанные в разделе 6 настоящего руководства и в инструкциях по эксплуатации средств измерений используемых при поверке. Должны также удовлетворяться требования ГОСТ 12.1.006 и СанПиН 2.2.4/2.1.8.055.

• 11.5. Условия поверки и подготовка к ней.

  • 11.5.1. При проведении поверки должны соблюдаться следующие уело

вия:

• • температура окружающего воздуха, °C

  20 ±5;

  65 ±15;

  84-106 (630-795);

• • относительная влажность воздуха, %

• • атмосферное давление, кПа (мм.рт.ст.)

• 11.6. Подготовка к поверке.

  • 11.6.1. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе 7 (Подготовка к работе) настоящего руководства и в аналогичных разделах инструкций по эксплуатации средств измерений, используемых при поверке.

• 11.7. Проведение поверки.

  • 11.7.1. Внешний осмотр.

    • 11.7.1.1. Внешний осмотр измерителя проводится в соответствии с требованиями п.9.1.1.1 настоящего руководства.

    • 11.7.1.2. Результаты внешнего осмотра считаются положительными, если выполняются все требования указанные в п.9.1.1.1.

  • 11.7.2. Опробование.

    • 11.7.2.1. Опробование измерителя проводится в соответствии с требованиями п.9.1.1.2 настоящего руководства.

    • 11.7.2.2. Результаты опробования считаются положительными, если нет отклонений в работе измерителя при выполнении п.9.1.1.2.

  • 11.7.3. Определение относительной основной погрешности измерения напряженности электрического поля АП типа Е01.

    • 11.7.3.1. Определение относительной основной погрешности производится методом прямого измерения измерителем напряженности линейно-поляризованного эталонного электрического поля с гармонической временной зависимостью при указанных ниже значениях частоты и напряженности.

    • 11.7.3.2. На частоте 0,1 МГц измеряется относительная основная погрешность в зависимости от амплитуды измеряемого электрического поля. Измерения проводятся на рабочем эталоне РЭНЭП-001/300М при напряженности эталонного электрического поля Еуст=1, 3, 10, 30 и 100 В/м.

    • 11.7.3.3. На частотах 0,03, 0,1 0,3, 1, 3 и 10 МГц измеряется относительная основная погрешность на рабочем эталоне РЭНЭП-05Г/4М при напряженности эталонного электрического поля Е_УСт = 10 В/м.

    • 11.7.3.4. На частотах 30, 100, 300, 700, 1200 МГц измеряется относительная основная погрешность на рабочем эталоне РЭНЭП-3/1200М. На частотах 30, 100 и 300 МГц измерения проводятся при напряженности эталонного электрического поля Еуст ⁼ Ю В/м. На частоте 700 МГц измерения проводятся при напряженности эталонного электрического поля Еуст ⁼ 6 В/м. На частоте 1200 МГц измерения проводятся при напряженности эталонного электрического поля Еуст - 3 В/м.

    • 11.7.3.5. На частоте 2,45 ГГц измеряется относительная основная погрешность на установке П1-9 при напряженности эталонного электрического поля Еуст ⁼ 5 В/м.

    • 11.7.3.6. При проведении измерений по п.п. И.7.3.2-11.7.3.5 выполняется следующая последовательность операций.

АП Е01 устанавливается в центр рабочей зоны соответствующего рабочего эталона так, чтобы центр приемной части АП был совмещен с центром рабочей зоны, а измерительная ось АП была параллельна вектору напряженности электрического поля.

Создают в рабочей зоне электрическое поле с необходимыми значениями частоты и напряженности и проводят его измерение с помощью поверяемого измерителя.

Определяют относительную основную погрешность измерения напряженности электрического поля SE, в %, по формуле

SE = 100-(Еизм - Еуст)/Еуст ₅

где Еизм и Еуст ■ измеренное и установленное в рабочем эталоне значения напряженности электрического поля, В/м.

- ЗО-

• ll.7.3.7. Результат определения относительной основной погрешности измерения напряженности электрического поля АП типа Е01 считается положительным, если измеренные согласно п.п. 11.7.3.2-11.7.3.5 значения относительной основной погрешности не выходят за пределы, указанные в таблице 11.3.

Таблица 11.3

• 11,7.4. Определение относительной основной погрешности измерения напряженности электрического поля АП типа Е02.

• 11.7.4.1. Определение относительной основной погрешности производится методом, прямого измерения измерителем напряженности линейно-поляризованного эталонного электрического поля с гармонической временной зависимостью при указанных ниже значениях частоты и напряженности.

• 11.7.4.2. На частоте 0,1 МГц измеряется относительная основная погрешность в зависимости от амплитуды измеряемого электрического поля. Измерения проводятся на рабочем эталоне РЭНЭП-001/300М при напряженности эталонного электрического поля Еуст ⁼ 5, 10, 30, 100, 300 и 500 В/м.

• 11.7.4.3. На частотах 0,03, 0,1 0,3, 1, 3 и 10 МГц измеряется относительная основная погрешность на рабочем эталоне РЭНЭП-05Г/4М при напряженности эталонного электрического поля. Еуст = 10 В/м.

• 11.7.4.4. На частотах 30, 100, 300, 700, 1200 МГц измеряется относительная основная погрешность на рабочем эталоне РЭНЭП-3/1200М при напряженности эталонного электрического поля Еуст = 10 В/м.

• 11.7.4.5. На частоте 2,45 ГГц измеряется относительная основная погрешность на установке Ш-9 при напряженности эталонного электрического поля Еуст=5В/м.

• 11.7.4.6. При проведении измерений по п.п. 11.7.4.2-11.7.4.5 выполняется следующая последовательность операций.

АП Е02 устанавливается в центр рабочей зоны соответствующего рабочего эталона так, чтобы центр приемной части АП был совмещен с центром рабочей зоны, а измерительная ось АП была параллельна вектору напряженности электрического поля.

Создают в рабочей зоне электрическое поле с необходимыми значениями частоты и напряженности и проводят его измерение с помощью поверяемого измерителя.

Определяют относительную основную погрешность измерения напряженности электрического поля SE, в %, по формуле

ЗЕ = ЮОфЕизм - ЕустУЕуст ,

где Еизм и Еу_СТ - измеренное и установленное в рабочем эталоне значения напряженности электрического поля, В/м.

Таблица 11.4

• 11.7.4.7. Результат определения относительной основной погрешности измерения напряженности электрического поля АП типа Е02 считается положительным, если измеренные согласно п.п. 11.7.4.2-11.7.4.5 значения относительной основной погрешности не выходят за пределы, указанные в таблице 11.4.

• 11.7.5. Определение относительной основной погрешности измерения напряженности магнитного поля АП типа НО 1.

• 11.7.5.1. Определение относительной основной погрешности производится методом прямого измерения измерителем напряженности линейно-поляризованного эталонного магнитного поля с гармонической временной зависимостью при указанных ниже значениях частоты и напряженности.

• 11.7.5.2. На частоте 0,1 МГц измеряется относительная основная погрешность в зависимости от амплитуды измеряемого магнитного поля. Измерения проводятся на рабочем эталоне РЭНМП-05Г/10М при напряженности эталонного магнитного поля Нуст = 0,5, 1, 3, 10, 30 и 50 А/м.

• 11.7.5.3. В диапазоне 0,03-3 МГц измеряется относительная основная погрешность в зависимости от частоты измеряемого магнитного поля. Измерения проводятся на рабочем эталоне РЭНМП-05Г/10М при напряженности эталонного магнитного поля Нуст-I А/м на частотах 0,03, 0,1 0,3, 1 и 3 МГц.

• 11.7.5.4. При проведении измерений по п.п, 11.7.5.2 и 11.7.5.3 выполняется следующая последовательность операций.

АП Н01 устанавливается в центр рабочей зоны соответствующего рабочего эталона так, чтобы центр приемной части АП был совмещен с центром рабочей зоны, а измерительная ось АП была параллельна вектору напряженности магнитного поля.

Создают в рабочей зоне магнитное поле с необходимыми значениями частоты и напряженности и проводят его измерение с помощью поверяемого измерителя.

Определяют относительную основную погрешность измерения напряженности магнитного поля 8Н, в %, по формуле

8Н = 100-(Низм - Нуст)/Н_Уст₅

где Низм и Нуст - измеренное и установленное в рабочем эталоне значения напряженности магнитного поля, А/м.

• 11.7.5.5. Результат определения относительной основной погрешности измерения напряженности магнитного поля АП типа НО 1 считается положительным, если измеренные согласно п.п. 11.7.5.2 и 11.7.5.3 значения относительной основной погрешности не выходят за пределы, указанные в таблице 11.5.

Таблица 11,5

• 11.7.6, Определение относительной основной погрешности измерения напряженности магнитного поля АП типа Н02.

• 11.7.6.1. Определение относительной основной погрешности производится методом прямого измерения измерителем напряженности линейно-поляризованного эталонного магнитного поля с гармонической временной зависимостью при указанных ниже значениях частоты и напряженности.

• 11.7.6.2. На частоте 5 МГц измеряется относительная основная погрешность в зависимости от амплитуды измеряемого магнитного поля. Измерения проводятся на рабочем эталоне РЭНМП-05Г/10М при напряженности эталонного магнитного поля Нуст ⁼ 0,1, 0,3, 1, 3 и 10 А/м.

• 11.7.6.3. В диапазоне 1-50 МГц измеряется относительная основная погрешность в зависимости от частоты измеряемого магнитного поля. Измерения проводятся на рабочем эталоне РЭНМП-Ю/ЗООМ при напряженности эталонного магнитного поля Нуст = 0.25 А/м на частотах 1, 3, 10, 30 и 50 МГц.

• 11.7.6.4. При проведении измерений по п.п. 11.7.6.2 и 11.7.6.3 выполняется следующая последовательность операций.

АП Н02 устанавливается в центр рабочей зоны соответствующего рабочего эталона так, чтобы центр приемной части АП был совмещен с центром рабочей зоны, а измерительная ось АП была параллельна вектору напряженности магнитного поля.

Создают в рабочей зоне магнитное поле с необходимыми значениями частоты и напряженности и проводят его измерение с помощью поверяемого измерителя.

Определяют относительную основную погрешность измерения напряженности магнитного поля 5Н, в %, по формуле

SH = 100-(Н_изм - Нуст)/Нуст,

где Низм и Нуст - измеренное и установленное в рабочем эталоне значения напряженности магнитного поля, А/м.

• 11.7.6.5. Результат определения относительной основной погрешности измерения напряженности магнитного поля АП типа Н02 считается положительным, если измеренные согласно п.п. 11.7.6.2 и 11.7.6.3 значения относительной основной погрешности не выходят за пределы, указанные в таблице 11.6.

Таблица 11.6

11.8. Оформление результатов поверки.

• 11.8.1. При положительных результатах операций поверки по п.п. 11.7,1-11.7.6 общий результат поверки измерителя считается, положительным. При получении отрицательного результата по одному из п.п. 11.7.1-11.7.6 общий результат поверки считается отрицательным

• 11.8.2. Положительные результаты поверки измерителя оформляют в соответствии с ПР 50.2.006 и поверительные клейма наносят в соответствии с ПР 50.2.007.

• 11.8.3. Отрицательные результаты поверки оформляют в соответствии с требованиям ПР 50.2.006.

- 35 -

• 12. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

  • 12.1. Условия транспортирования и хранения измерителя должны соответствовать группе 3 ГОСТ 22261.

  • 12.2. Условия транспортирования не должны выходить за границы заданных предельных значений: температура окружающего воздуха от минус 25 до плюс 55 °C; относительная влажность окружающего воздуха 95 % при температуре 25 °C; атмосферное давление 70-106,7 кПа (537-800 мм.рт.ст.).

  • 12.3. Измерители могут транспортироваться всеми видами транспорта при условии защиты от прямого воздействия атмосферных осадков. При транспортировании воздушным транспортом измерители должны размещаться в герметизированных отсеках.

13. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Измеритель напряженности поля малогабаритный микропроцессорный

ИПМ-101М с заводским номером _№_____________________ соответствует

ТУ-4221-001-31867313-00 и признан годным для эксплуатации.

Состав прибора:

Устройство отсчетное УО-101М , заводской номер №_________

Антенна-преобразователь Е01

Антенна-преобразователь Е02

Антенна-преобразователь Н01

Антенна-преобразователь Н02

Дата выпуска _______________________

Приёмку произвёл_____________

Первичная поверка измерителя проведена

Номер свидетельства______________ Дата..............................

Поверку произвел ______________

14. СВЕДЕНИЯ ОБ ЭКСПЛУАТАЦИИ

Дата ввода в эксплуатацию____________

Прибор в эксплуатацию ввёл________________________

15. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

• 15.1. Предприятие-изготовитель гарантирует соответствие технических данных измерителя ИПМ-101М всем пунктам раздела "Технические данные" настоящего руководства при соблюдении потребителем условий и правил эксплуатации, установленных в настоящем руководстве.

• 15.2. Гарантийный срок хранения измерителя 24 месяца с момента выпуска.

• 15.3. Гарантийный срок эксплуатации 12 месяцев в пределах гарантийного срока хранения со дня ввода в эксплуатацию.

• 15.4. Действие гарантийных обязательств прекращается:

• • при истечении гарантийного срока эксплуатации в пределах гарантийного срока хранения;

• • при истечении гарантийного срока хранения независимо от истечения гарантийного срока эксплуатации.

• 15.5. Гарантийный срок эксплуатации продлевается на период от подачи рекламации до введения прибора в эксплуатацию силами предприятия-изготовителя.

• 15.6. В случае выявления неисправности в период гарантийного срока потребитель должен предъявить рекламацию по адресу:

141570, Московская обл., п/о Менделеево, ГП “ВНИИФТРИ”, НПП “Доза”, тел. (095) 535-93-89, 536-94-26, факс. (095) 742-50-84

• 15.7. Рекламацию на прибор не предъявляют:

• • по истечении гарантийного срока;

• • при нарушении потребителем правил эксплуатации, предусмотренных в настоящем руководстве;

• • при наличии механических повреждений;

• • при нарушении сохранности пломб.

П1.1. Формула измерения.

Среднеквадратическое значение проекции вектора напряженности поля на измерительную ось (Е.) в В/м для АП типа Е01 находится по формуле

E_t = K_A-K_F ,                  (Ш.1)

где: К_А - амплитудный коэффициент АП, определяемый по формуле

Вд/Ц? ] _n/si          (_{П1 2})

Таблица ПЕ1. Значения коэффициентов А, В, С для АП типа Е01. зав.№____

K_F - частотный коэффициент АП на частоте измерения находится мето дом кусочно-линейной интерполяции данных, приведенных в таблице П1.2

Таблица П1.2. Значения коэффициента K_F для АП типа Е01 зав.№___

П2.1. Формула измерения.

Среднеквадратическое значение проекции вектора напряженности поля на измерительную ось (Ej) в В/м для АП типа Е02 находится по формуле Ei = K_A-K_F ,                      (П2..1)

где: К_А - амплитудный коэффициент АП. определяемый по формуле

К...  AU... ^B'^U

Таблица П2 1. Значения коэффициентов А, В, С для АП типа Е02 зав.№_____

K_F - частотный коэффициент АП на. частоте измерения находится мето дом кусочно-линейной интерполяции данных, приведенных в таблице П2.2

Таблица П2.2. Значения коэффициента K_F для АП типа Е02 зав,№_____

ПЗ.Е Формула измерения.

Среднеквадратическое значение проекции вектора напряженности поля на измерительную ось (Hi) в А/м для АП типа НО! находится по формуле Hi = K_A«K_F,                  (П3.1)

где: К_А - амплитудный коэффициент АП, определяемый по формуле

^Ba/Ua                   (П3.2)

Таблица ПЗ Л. Значения коэффициентов А, В, С для АП типа НО 1 зав.№__

K_F - частотный коэффициент АП на частоте измерения находится методом кусочно-линейной интерполяции данных, приведенных в таблице П3.2

Таблица П3.2. Значения коэффициента K_F для АП типа Н01 зав.№_____

П4.1. Формула измерения.

Среднеквадратическое значение проекции вектора напряженности поля на измерительную ось (Н.) в А/м для АП типа 1102 находится по формуле Hj = К_А • Кр ,                      (П4.1)

где: К_А - амплитудный коэффициент АП, определяемый по формуле

к,

Uа - напряжение на выходе АП, мВ; А, В, С - коэффициенты, приведенные в таблице П4.1.

Таблица П4.1. Значения коэффициентов А, В, С для АП типа Н02 зав.№___

K_F - частотный коэффициент АП на частоте измерения находится методом кусочно-линейной интерполяции данных, приведенных в таблице П4.2

Таблица П4.2. Значения коэффициента Кр для АП типа Н02 зав.№_________

ИСПРАВЛЕНИЯ И ДОПОЛНЕНИЯ
