Методика поверки «ГСОЕИ. Комплекты термопреобразователей сопротивления КТСМ, КТСП» (МИ 4211-004-2013)

УТВЕРЖДАЮ

Руководите^ ГЦИ СИ

У «Челябинский ЦСМ» Л rt V? \\

А. И. Михайлов

Рекомендация

Государственная система обеспечения единства измерений

Методика поверки

МИ 4211-004-2013

2013

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования безопасности

• 4 Условия поверки и подготовка к ней

• 5 Проведение поверки

• 6 Оформление результатов поверки

Приложение А Результаты поверки

Настоящая методика распространяется на комплекты термопреобразователей сопротивления КТСМ, КТСП (далее - комплекты ТС), изготавливаемые ЗАО «ПГ «Метран».

Комплекты ТС представляют собой подобранные пары термопреобразователей сопротивления одного типа. Комплекты КТСМ состоят из двух термопреобразователей сопротивления медных ТСМ Метран-204 (НСХ 100М). Комплекты КТСП состоят из двух термопреобразователей сопротивления платиновых ТСП Метран-206 (НСХ 100П), ТСП Метран-226 (НСХ PtlOO), ТСП Метран-227 (НСХ Pt500), ТСП Метран-228 (НСХ Ptl ООО).

Здесь и далее НСХ - номинальная статическая характеристика по ГОСТ 6651-2009.

Комплекты ТС предназначены для измерения температуры и разности температур воды в составе теплосчетчиков и других приборов учета и контроля тепловой энергии теплоснабжающих и теплопотребляющих организаций.

Рекомендация устанавливает методику первичной (до ввода в эксплуатацию, а также после ремонта) и периодической поверок комплектов ТС.

• 1.1 Операции поверки комплектов ТС должны проводиться в объеме и последовательности, представленные в таблице 1.

Таблица 1

Примечание — При получении отрицательных результатов поверки хотя бы по одному пункту таблицы 1, комплект бракуется.

• 3.1  При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, а также требования по безопасности эксплуатации применяемых средств поверки, указанные в технической документации на эти средства.

• 3.2 К работе на поверочном оборудовании допускаются лица, имеющие необходимую квалификацию, прошедшие инструктаж по технике безопасности и изучившие технические описания и инструкции по эксплуатации на средства поверки.

  / fb. ewo         etf. /?. /S

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (25+10) °C;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст);

• - частота питающей сети (50±0,5) Гц.

• 4.2 Электрическое питание печей, термостатов должно осуществляться стабилизированным напряжением, изменение которого не должно превышать 1%.

Все приборы, установки должны быть заземлены, сопротивление заземления - не более 0,1 Ом, сечение проводов заземления - не менее 0,75 мм².

• 4.3 Средства поверки, оборудование должны быть подготовлены к работе в соответствии с руководствами по их эксплуатации.

• 4.4 При работе термостатов включают местную вытяжную вентиляцию.

• 4.5 Поверяемые комплекты ТС и используемые средства поверки должны быть защищены от вибраций, тряски, ударов, влияющих на их работу.

• 4.6 Перед началом поверки необходимо выполнить следующие подготовительные работы:

• - подготовить средства поверки согласно эксплуатационной документации и требований п. 9.2 ГОСТ 8.461-2009;

• - погрузить в термостат эталонный и поверяемые ТС на глубину, обеспечивающую условия термостатирования;

  £7 а/ '/а        а/7/о ен

• - время выдержки эталонного и поверяемых ТС, входящих в комплект, в термостатах должно быть достаточным для установления теплового равновесия, но не менее 20 мин.

• 4.7 Операции, проводимые со средствами поверки, с поверяемыми комплектами ТС, должны соответствовать указаниям, приведенным в эксплуатационной документации.

• 4.8 При установке комплектов ТС в термостаты для обеспечения лучшего теплового контакта используют теплопередающие металлические вставки.

• 4.9 Для уменьшения погрешности при измерениях вследствие теплопередачи из зоны нагрева по защитной арматуре, выступающую из калибратора часть ТС теплоизолируют.

• 5.1 Внешний осмотр

  • 5.1.1 При внешнем осмотре должно быть установлено соответствие поверяемого комплекта ТС требованиям ТУ 4211-004-12580824-2001 в части маркировки и пломбирования, а также:

• - защитная арматура, контакты клеммной колодки и выводы не должны иметь видимых разрушений и загрязнений;

• - резьба на штуцере не должна иметь механических повреждений.

• 5.1.2 Проверяют наличие отметки ОТК при предъявлении на первичную поверку и свидетельство о предыдущей поверке при предъявлении на периодическую поверку.

• 5.2 Проверка целостности электрических цепей ТС

С помощью мультиметра, работающего в режиме измерения сопротивления и подключенного к контактам клеммной колодки ТС в соответствии с его электрической схемой, проверить целостность его внутренних цепей.

ТС комплекта считаются выдержавшими проверку при температуре окружающего воздуха (25±10) °C, если их сопротивление находится в пределах от 106 до 116 Ом (для ТС с НСХ 100М), от 105 до 114 Ом (для ТС с НСХ 100П, PtlOO), от 525 до 570 Ом (для ТС с НСХ Pt500), от 1050 до 1140 Ом (для ТС с НСХ PtlOOO).

• 5.3 Проверка электрического сопротивления изоляции комплекта ТС осуществляется для каждого входящего в него термопреобразователя сопротивления с помощью мегаомметра при приложении испытательного напряжения 100 В.

Комплект ТС считается выдержавшим испытание, если сопротивление изоляции каждого входящего в него термопреобразователя сопротивления составляет не менее 100 МОм при температуре от 15 до 35 °C и относительной влажности не более 80 %.

• 5.4 Проверка сопротивления при 0 °C (Ro), отношения сопротивлений (Wioo) ТС комплекта

  • 5.4.1 Измерить сопротивления эталонного R(0)_O6_P и поверяемых ТС комплекта R^r(0)_H3M , R^x(0)h3m в термостате при температуре 0 °C по ГОСТ 8.461-2009.

Примечание - Индекс «Г» условно относится к ТС, устанавливаемому на горячий трубопровод (подающий), индекс «X» - к ТС, монтируемому на холодном (обратном) трубопроводе.

• 5.4.2 Измерить сопротивления эталонного R(100)_O6_P и поверяемых ТС комплекта R^r(100)_H3M , R^x(100) _изм в термостате при температуре 100 °C.

• 5.4.3 Для КТСП дополнительно измерить сопротивления эталонного R(150)_O6p и поверяемых ТС комплекта R^r(150)_H3M , R^x(150) _изм в термостате при температуре 150 °C.

• 5.4.4 Привести значения сопротивлений поверяемых ТС комплекта (измеренные значения) к номинальным температурам 0 и 100 °C (с помощью таблиц поправок к показаниям эталонного термометра сопротивления). Приведенные значения R^r(0), R^x(0), R^r(100), R^x(100) занести в таблицы журнала регистрации (приложение А).

Для КТСП в журнал занести также измеренные значения сопротивлений R^r(0)_H3M, R^x(0)_H3M, R^r(100)_H3M, R^x(100)_H3M, R^r(150)_H3M, R^x( 150)_изм и действительные температуры в термостатах Т^г(0), Т^х(0), Т^г(100), Т^х(100), Т^г(150), Т^х(150), определяемых по эталонному термометру сопротивления.

• 5.4.5 Рассчитать и занести в таблицу значения отношения сопротивлений Wioo для каждого ТС комплекта:

_г _7?^г (100).

¹⁰⁰    R^r(0) ’

R^x(100)

¹⁰⁰ “ R^x(0) '

• 5.4.6 Отклонения R^r(0), R^x(0) от номинального значения сопротивления при

0 °C (ARq) не должны превышать требований ТУ 4211-004-12580824-2001.

• 5.4.7 Значения разностей AR(0) и ЛWioo комплекта ТС не должны превышать следующих значений:

А8(0) = Л^г(0)-7?^х(0),

ДЯ(0) < 0,0002Л_о„_ю„                                 ^{k }}

где R_Qmat - номинальное значение сопротивления ТС комплекта при 0 °C (согласно таблице 5).

дщ = w^r ~w^x

^"100 "100 "100?

A^_oo < 0,0004.

5.5 Определение основной относительной погрешности комплекта ТС измерения разности температур

• 5.5.1 Определение основной относительной погрешности комплекта КТСМ

измерения разности температур

5.5.1.1 Значения относительной погрешности комплекта ТС 5о(А?) при измерении разности температур Аг определяют по формуле (5) для трех основных режимов теплоснабжения:

Ио) • w[ -R^x^- w,^x ]- k(oM^{r    д} * (°) •   И)] _х, _ппо/

(о) • W^x {t^r)-R^x(p) • И⁷/ (r^y)

W,^r =1 + а^г xt^r, Wf = l + a^x xt^x,

_ar₌^l_>aX^_t             (₇)

100°C        100°C                               ^{V 7}

где        w£(f^x) - номинальные значения отношений сопротивлений, опреде

ляемые по таблице 3;

W[\ W_t^x - рассчитываемые отношения сопротивлений при температуре t^r(t^x) к

сопротивлению при температуре 0 °C; а^г; температурные коэффициенты ТС.

Таблица 3

5.5.1.2 Комплект КТСМ считается выдержавшим поверку, если величина 5о(ЛО не превышает значений, указанных в таблице 4.

Таблица 4

• 5.5.2 Определение основной относительной погрешности комплекта КТСП измерения разности температур

5.5.2.1 Значения относительной погрешности комплекта ТС при измерении разности температур Af определяют по формуле (8) для трех основных режимов теплоснабжения:

8. (Дг) = 2----_LA^ ^2 _x i oo %,                 (8)

^IIOM HOM

где t^x - расчетные (действительные) значения температур для ТС^Г и ТС^Х, определяемые по формуле (9);

Г X

t ном)! ном- температуры одного из указанных выше режимов.

• 5.5.2.2 Действительные значения температур определяют по формуле:

  “ AH0M +	4a„+4xB„a„	Г Rr 1 1 n ^*■0 «aw
  “ Аном +	4L +4xB„„,	’ Rx 1 D Л0 ном
  2X-S»av

  (9)

где R^r, R^x - расчетные сопротивления для температур t^r, I^х, определяемые по формуле (10);

Ro ном - номинальное сопротивление ТС при 0 °C (согласно таблице 5);

А_Н0Л1, В_иом - коэффициенты интерполяционного уравнения НСХ платиновых ТС, определяемые по ГОСТ 6651-2009 для градуировки соответствующего типа (а=0,00385 °C’¹; а =0,00391 °C’¹), приведены в таблице 5.

• 5.5.2.3 Сопротивления R^r, R^x для действительных температур t^r, t^x рассчитывают по формуле:

=< х(1+а^г-С, +в^г • (г,;,,)²) >=^x(i₊^.f,L₊^.(d„)²)’

где R^r₀ А¹, А^х, В^г, В^х - коэффициенты индивидуальных статических характеристик (ИСХ) поверяемых ТС.

• 5.5.2.4 Коэффициенты    , R^x₀ , А^г, А^х, В^!\ В^х - рассчитывают по уравнениям:

  < =

  в^г

  А^г

  		Dx
  Dr ’	Kq -	Dx ’
  	Ах
  	Вх =

  (П)

  (12)

  (13)

где ТУ,    if _Ro) if _Ro, if ra,     ifrb> ifrb ~ определители системы трех уравне

ний для искомых коэффициентов.

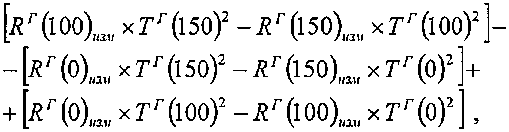

• 5.5.2.5 Для вычисления определителей и алгебраических дополнений используют формулы (14)-(17).

  Г^г(о)²

  Г^г(0)

  Т^г(100) Т^г(100)² =

  Т ^г (150 ) Т^г(150 )²

  [г ^г (100 )х Т ^г (150 )² - Т ^г (100 )² хТ^г(150 )]-

  - Т ^r (0)х Т ^г (150 )² -Т^г(0)² хТ^г(150) + 4- Т ^г (0)х Т ^г (100 )² - Т ^г (О)² х Т ^г (100 ) ,

  D^r = det

  Dr = det «0

  R^r(9)„_m

  я^г(1оо),_а„

  т^г(о) т^г(р)²

  Г^г(100) Г^г(100)²

  7’^г(150) Т^г(150)²

  = Л^г(0)„„ х[т’^г(¹00)^х7’^г(¹50)² -7’^г(100)² х7’^г(150)]-

  -^^r(iooL,x

  + ^(150)„„ х



  (14)




  г^г(о)²

  7’^г(100)²

  7’^г(150)²



  1

  D^r„ =detl

  T^r(0)   R^r(6)„_m

  T^r(}00) Я^г(100)„„

  Г^г(150) 2?^г(150)_ш„

  (16)

Г^г(100)х7?'(150)₁,,_в-7’'(150)x7?'(100)_I,,₁₁]-

7'''(0)x/?''(150)„₃„

T^r(0)xR^r(100)_mi

• 5.5.2.6 Определители для ТС обратного трубопровода (холодного), рассчитываются также согласно формулам (14)-(17), подстановкой своих сопротивлений и температур.

Все расчеты заносятся в таблицу А.2 (приложение А).

• 5.5.2.7 Комплект КТСП считается выдержавшим поверку, если величина 6o(At) не превышает значений, указанных в таблице 6.

  7ГЗ.РМО        oS.fO./Э

  Таблица 6

  Условное обозначение комплекта	Класс допуска	8о(АО, %
  		Af=10°C	Д*=20 °C	Д/=80 °C
  КТСП	А	±0,60	±0,35	±0,16
  	В	±1,20	±0,70	±0,32

• 6.1 При положительных результатах поверки на комплекты ТС выдают свидетельство о поверке в соответствии с ПР 50.2.006-94.

• 6.2 При отрицательных результатах поверки комплекты ТС к применению не допускаются, свидетельство о поверке аннулируют и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006-94.

Согласовано:

Директор Глобального инженерного центра ЗАО «ПГ «Метран»

А. В. Дружинин

Таблица А.2 - Результаты поверки КТСП
