Методика поверки «гси.Комплексы многофункциональные для тестирования кабельных соединений «МТК КС»» (АСДБ.00.39.0001МП)

СОГЛАСОВАНО

Заместитель директора

по производственной метрологии»

Иванникова

М.П.

2019 г.

г. Москва

2019 г.

Настоящая методика распространяется на комплексы многофункциональные для тестирования кабельных соединений «МТК КС», изготавливаемые АО «ОКБ «Аэрокосмические системы», г. Дубна, и устанавливает методы и средства первичной и периодической поверки.

На поверку представляют комплекс с конкретным вариантом исполнения (далее -комплекс), укомплектованный в соответствии с паспортом, и комплект следующей технической и нормативной документации:

• - руководство по эксплуатации АСДБ.00.39.0001РЭ;

• - руководство по эксплуатации АСДБ.хх.хх.ххххРЭ на конкретный вариант исполнения комплекса, если таковое предусмотрено в комплекте поставки (где хх.хх.хххх -номер эксплуатационного документа);

• - руководство оператора АСДБ.00080-хх 34 01 (где хх - номер версии программного обеспечения «Управление МТК КС);

• - паспорт АСДБ.00.39.0001 ПС;

• - методика поверки АСДБ.00.39.0001МП.

Интервал между поверками - 2 года.

• 1.1 При проведении поверки комплекса должны быть выполнены операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 При несоответствии характеристик поверяемых комплексов установленным требованиям по любому из пунктов таблицы 1, к дальнейшей поверке их не допускают и последующие операции не проводят, за исключением оформления результатов по п. 8.

• 1.3 Допускается возможность проведения периодической поверки комплексов для меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, на основании письменного заявления владельца средства измерений, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке комплексов.

• 2.1 При проведении поверки комплекса должны быть применимы основные и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Основные и вспомогательные средства поверки

• 3.1 К проведению поверки допускают лиц, аттестованных в качестве поверителей средств измерений электрических величин.

• 3.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с квалификационной группой по электробезопасности не ниже III.

• 4.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые правилами по охране труда при эксплуатации электроустановок (ПОТЭУ), а также требования ГОСТ 12.1.019-79, ГОСТ 12.3.019-80, «Правил технической эксплуатации электроустановок потребителей», и требования безопасности, приведенные в руководствах по эксплуатации на применяемое оборудование.

• 4.2 Общие положения техники безопасности оператора

ОПАСНОЕ НАПРЯЖЕНИЕ может присутствовать на разъеме сетевого питания.

Во избежание опасности поражения электрическим током оператор не должен контактировать с этим разъемом или любыми проводниками, подсоединенными к нему, когда комплекс находится как в режиме работы, так и в режиме ожидания. Во время эксплуатации комплекса на этом разъеме или поврежденных проводах сетевого кабеля может присутствовать напряжение, опасное для жизни (220/230 В).

• 4.3 Символы, нанесенные на оборудование:

L

*   - ОПАСНОСТЬ - высокое напряжение;

±

- клемма защитного заземления.

• 4.4 Заземление комплекса

Комплекс представляет собой изделие класса безопасности I (с заземленным корпусом) согласно ГОСТ 12.2.091-2012. Корпус комплекса заземлен посредством заземляющего провода в шнуре питания. Во избежание поражения электрическим током следует вставить вилку шнура питания в надлежащим образом разведенную розетку с заземляющим контактом и только после этого производить подключение к измерительным каналам. Наличие защитного заземления, выполняемого посредством шнура питания, является необходимым для безопасной работы. Корпус комплекса также содержит крепежный элемент для подключения к внешнему контуру защитного заземления. Крепежный элемент находится на передней панели комплекса и обозначен соответствующим символом. Подключение защитного заземления на передней панели комплекса к внешнему контуру заземления необходимо обязательно выполнять при отсутствии заземляющего провода в розетке сети питания. Подключение защитного заземления на передней панели комплекса к внешнему контуру заземления рекомендуется выполнять даже при наличии заземления в розетке сети питания в целях повышения показателей безопасной эксплуатации и помехозащищенности комплекса.

• 4.5 Во избежание риска возникновения пожара необходимо использовать только плавкие предохранители, поставляемые производителем в комплекте ЗИП при покупке комплекса. Марка, тип, номинальное напряжение и номинальный ток предохранителей указаны в описании комплекта ЗИП.

• 4.6 Следует использовать штатный шнур питания из комплекта поставки комплекса или шнур, соответствующий действующим стандартам по безопасности.

• 4.7 В цепях питания используемых средств измерений должны быть предохранители или автоматические выключатели.

• 4.8 Переходные жгуты и провода, предназначенные для сборки испытательных цепей, должны быть снабжены наконечниками и маркировкой, соответствующей обозначениям на схемах испытаний.

• 4.9 Средства поверки должны быть заземлены гибким медным проводом сечением не менее 4 мм . Подсоединение зажимов защитного заземления к контуру заземления должно осуществляться ранее других соединений. Отсоединение заземления при разборке измерительной схемы должно производиться после всех отсоединений.

• 4.10 Помещение для поверки должно иметь:

• - шину заземления;

• - аварийное освещение или переносные светильники с автономным питанием;

• - средства пожаротушения;

• - средства для оказания первой помощи пострадавшим.

Поверка производится при нормальных условиях по ГОСТ 22261:

• • температура окружающего воздуха, °C

• • относительная влажность воздуха, %

• • атмосферное давление, кПа

• • частота питающей сети, Гц

• • напряжение питающей сети, В

• • коэффициент несинусоидальности напряжения питающей сети, %, не более:

Перед поверкой должны быть выполнены следующие подготовительные работы:

• - комплекс должен быть выдержан не менее 2 часов при нормальных условиях внешней среды, если перед поверкой он содержался в условиях, отличающихся от указанных.

• - выполнены операции по подготовке к работе, предусмотренные руководствами по эксплуатации применяемых средств измерений.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие поверяемого комплекса следующим требованиям:

• - комплектность должна соответствовать паспорту.

• - все органы коммутации должны обеспечивать надежность фиксации во всех позициях;

• - не должно быть механических повреждений корпуса комплекса, органов управления, измерительных проводов, комплектующих изделий.

• - наличие и различимость маркировки (все надписи должны быть четкими и ясными);

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

• - заземляющий зажим должен иметь соответствующее обозначение;

• - площадки под заземляющие зажимы должны быть без повреждений, чистыми, гладкими, без следов окисления и признаков коррозии;

• - соединения должны быть надежно закреплены и не иметь повреждений.

• - заземляющие контакты вилки силового кабеля должны находиться в исправном состоянии и обеспечивать надежный электрический контакт.

При наличии дефектов поверка прекращается и комплекс бракуется.

Проверку функционирования органов индикации, управления и световой сигнализации проводят в ручном режиме в следующей последовательности:

• - включить питание каждой стойки комплекса в указанной последовательности путем нажатия/переключения следующих функциональных элементов, расположенных на передних панелях стойки: автоматический выключатель СЕТЬ в положение ВКЛ, источник бесперебойного питания нажатием на кнопку I, выключатель питающей сети ПИТАНИЕ в положение ВКЛ; убедиться, что на передних панелях каждой стойки комплекса загорелись два зеленых индикатора СЕТЬ, на каждом источнике бесперебойного питания загорелся зеленый индикатор, обозначенный символом «~»; все прочие индикаторы на источнике бесперебойного питания должны быть погашены;

• - включить ПЭВМ, дождаться завершения загрузки операционной системы Windows на ПЭВМ;

• - запустить программное обеспечение (ПО) «Управление МТК КС» с ярлыка на рабочем столе, дождаться завершения загрузки ПО и завершения проверки конфигурации комплекса;

• - убедиться в отсутствии сообщений об ошибках по завершению проверки конфигурации комплекса;

• - убедиться, что на светосигнальных колоннах всех стоек комплекса загорелся зеленый индикатор готовности;

• - убедиться, что на передней панели каждой стойки комплекса погашены все красные индикаторы АВАРИЯ.

Проверку работоспособности коммутационных устройств (реле) в режиме переключения измерительного канала на тестирующие выходы комплекса проводят при помощи стандартных средств ПО «Управление МТК КС» в следующей последовательности:

• - выполнить вход в ПО для учетной записи «Администратор»;

Примечание: Для входа в ПО под любой учетной записью необходимо заполнить поля «Логин» и «Пароль», после чего нажать на кнопку ВВОД в окне ПО или на клавиатуре ПЭВМ. Вновь изготавливаемые комплексы имеют следующие стандартные настройки учетных записей:

• 1) Учетная запись «Администратор», логин «admin», пароль «1111»;

• 2) Учетная запись «Техник», логин «tech», пароль «1111»;

• 3) Учетная запись «Тестировщик», логин «tester», пароль «1111».

ПО имеет средства для изменения данных по учетным записям, а также для добавления новых учетных записей. Информация об изменении стандартных настроек содержится в паспорте на комплекс в разделе «Ремонт и учет выполненных работ»;

• - на панели управления ПО перейти на вкладку «Настройки оборудования комплекса», далее перейти на вкладку «Тестирование комплекса»;

• - в графе «Самоконтроль» отметить поле «Единичный тест», в поле «Задержка между МК, сек» ввести значение «1»;

• - запустить тест самоконтроля нажатием на кнопку СТАРТ на панели инструментов;

• - дождаться окончания выполнения проверки, зафиксировать наличие или отсутствие ошибок в поле «Результат проверки».

Результаты поверки считаются положительными, если:

• - органы индикации, управления и световой сигнализации функционируют в штатном режиме;

• - в полученных отчетах тестирования отсутствуют записи о неисправностях тестирующих выходов комплекса.

При невыполнении вышеперечисленных требований поверка прекращается и комплекс бракуется.

Проверку идентификационного наименования программного обеспечения проводят в следующей последовательности:

• 1) Включить ПЭВМ, включить питание комплекса, запустить на ПЭВМ программное обеспечение «Управление МТК КС»;

• 2) После загрузки программы в окне «Вход» проверить наименование ПО и номер версии ПО, отображаемый в строке заголовка; внешний вид окна «Вход» показан на рисунке 1;

• 3) Сверить полученные значения с данными, указанными в таблице 3.

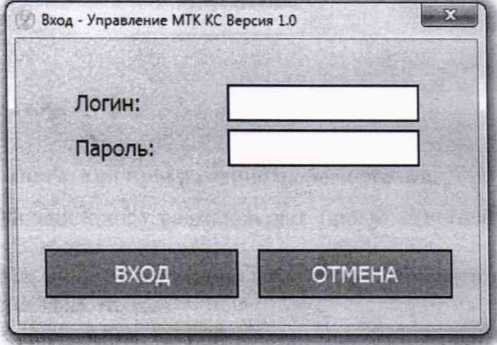

Рисунок 1 - Внешний вид окна «Вход»

Таблица 3 - Идентификационные данные ПО

Результаты поверки считаются положительными, если наименование ПО совпадает с наименованием, указанным в таблице 3, и версия ПО не ниже версии, указанной в таблице 3.

При невыполнении вышеуказанных требований поверка прекращается и комплекс бракуется.

В зависимости от варианта исполнения, конкретная модификация комплекса может быть снабжена переходными панелями или поставляться без них.

Для модификации комплекса без переходных панелей нумерация тестирующих выходов комплекса в пределах одного соединителя указана на корпусе соединителя, из 37 контактов рабочими выходами являются первые 32 контакта. Нумерация соединителей в пределах одного блока выполняется сверху-вниз слева-направо. Таким образом, номер необходимого выхода комплекса вычисляется по формуле

№выхода⁼32-(1Чсоединителя - 1)+Nkohtakta-

Для модификации комплекса с переходными панелями нумерация тестирующих выходов комплекса указана около соединителей на переходных панелях, а также в руководстве по эксплуатации на конкретный вариант исполнения комплекса.

• 7.4.1 Определение абсолютной погрешности воспроизведения напряжения постоянного тока с амплитудой пульсации не превышающей ±5 % от установленного значения напряжения в режиме измерений тока утечки через изоляцию (в диапазоне от 100 до 1500 В) (п.4.1 таблицы 1)

  • 7.4.1.1 Определение абсолютной погрешности воспроизведения напряжения постоянного тока следует проводить в следующей последовательности:

• 1) Подключить щупы МТККС-ТУ-005-хх (далее - щупы МТККС-ТУ-005; где хх -код конструктивного исполнения щупа в зависимости от наличия и конструкции переходной панели), поставляемые в комплекте с комплексом, к любым тестирующим выходам комплекса, определить и зафиксировать номера тестирующих выходов Ni и N2, при помощи которых будет выполняться проверка;

• 2) Подключить к клеммам тестовых щупов вольтметр С505;

• 3) Запустить ПО управления комплексом, дождаться окончания загрузки ПО и завершения проверки конфигурации комплекса;

• 4) Выполнить вход в ПО для учетной записи «Техник»;

• 5) В открывшемся окне перейти на вкладку «Высоковольтное тестирование»;

• 6) В графе «Тип измерения» выбрать «Постоянное напряжение», в полях «Точки «От» и «Точки «До» указать номера тестирующих выходов N| и N2, в поле «Напряжение, В» ввести значение «100», в поле «Нижний предел тока, мА» ввести значение «0», в поле «Верхний предел тока, мА» ввести значение «1», в поле «Время нарастания, с» ввести значение «5», в поле «Время измерения, с» ввести значение «20»;

• 7) Запустить программу нажатием на кнопку СТАРТ на панели управления, зафиксировать показания вольтметра Ивосп, В, при стабилизации показаний;

• 8) Дождаться завершения выполнения проверки;

• 9) Рассчитать значения испытательного напряжения UycT, В, для следующих точек диапазона по формулам

Пуст2 = (0,2-0,3)Uмакс, В;

Пустз ⁼ (0,4-0,6) Uмакс, В;

Пуст4 = (0,7-0,8)-Umakc, В;

Uy ст 5 = (0,9-1,0) U_Makc, В,

где UycT2, Пустз, Пусгд, Пуст5 - значения напряжения постоянного тока, устанавливаемые в настройках ПО для проверки следующих точек диапазона, В;

Umakc - максимальное воспроизводимое значение напряжения постоянного тока для конкретной модификации комплекса, В;

• 10) Подключить к клеммам тестовых щупов вольтметр с диапазоном измерений напряжения, подходящим для проверки значения напряжения постоянного тока в следующей точке диапазона; тип подключаемого вольтметра выбрать исходя из измеряемых значений напряжения:

• - вольтметр С505 для значения напряжения в диапазоне от 0 до 100 В;

• - вольтметр С506 для значения напряжения в диапазоне от 100 до 250 В;

• - вольтметр С508 для значения напряжения в диапазоне от 250 до 500 В;

• - вольтметр С510 для значения напряжения в диапазоне от 500 до 1000 В;

• - вольтметр С511 для значения напряжения в диапазоне от 1000 до 1500 В;

• 11) Повторить проверку воспроизведения напряжения постоянного тока, выполнив действия, изложенные в п.п. 10 и п.п. 6-8 р. 7.4.1.1 с последовательной установкой в графе «Напряжение, В» значения испытательного напряжения Uycra-Uycrs, В;

• 12) Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока рассчитать по формуле

АПвосп =±(0,015 UycT+5 K), В,                         (1)

где Пуст - установленное значение напряжения постоянного тока, В;

К=1 В - единица младшего разряда;

• 13) Рассчитать абсолютную погрешность воспроизведения напряжения постоянного тока по формуле

А-Пвосп-Пуст, В,                              (2)

где UycT - значение напряжения постоянного тока, устанавливаемое в настройках ПО комплекса, В;

ивосп - воспроизводимое значение напряжение постоянного тока, измеренное эталонным прибором, В.

Результаты поверки считаются положительными, если абсолютная погрешность воспроизведения напряжения постоянного тока в каждой поверяемой точке, рассчитанная по формуле (2), находится в пределах, рассчитанных по формуле (1).

При невыполнении вышеуказанных требований поверка прекращается и комплекс бракуется.

7.4.1.2 Определение коэффициента пульсации следует проводить в следующей последовательности:

• 1) Подключить щупы МТККС-ТУ-005 к любым тестирующим выходам комплекса, определить и зафиксировать номера тестирующих выходов Ni и N2, при помощи которых будет выполняться проверка;

• 2) Подключить к клеммам тестовых щупов осциллограф, настроить на осциллографе вывод на экран максимального, минимального и среднего значений напряжения Umakc, Umhh, Ucp, В, соответственно; переключить делитель напряжения на щупе осциллографа в положение «х10»;

• 3) Запустить ПО управления комплексом, дождаться окончания загрузки ПО и завершения проверки конфигурации комплекса;

• 4) Выполнить вход в ПО для учетной записи «Техник»;

• 5) В открывшемся окне перейти на вкладку «Высоковольтное тестирование»;

• 6) В графе «Тип измерения» выбрать «Постоянное напряжение», в полях «Точки «От» и «Точки «До» указать номера тестирующих выходов N] и N2, в поле «Напряжение, В» ввести значение «100», в поле «Нижний предел тока, мА» ввести значение «0», в поле «Верхний предел тока, мА» ввести значение «1», в поле «Время нарастания, с» ввести значение «5», в поле «Время измерения, с» ввести значение «60»;

• 7) Запустить программу нажатием на кнопку СТАРТ на панели управления; дождаться завершения нарастания напряжения и установления постоянства показаний; начать выполнение измерений осциллографом путем нажатия на кнопку RUN/STOP на его панели управления;

• 8) Приостановить выполнение измерений осциллографом путем нажатия на кнопку RUN/STOP на его панели управления;

• 9) Зафиксировать измеренные осциллографом значения минимального Имин, В, максимального Umakc, В, и среднего Ucp, В, напряжения постоянного тока;

• 10) Повторить проверку коэффициента пульсации напряжения постоянного тока, выполнив действия, изложенные в п.п. 6-9 р. 7.4.1.2 с установкой в графе «Напряжение, В» значения испытательного напряжения равного 500 В.

• 11) Коэффициенты пульсации напряжения постоянного тока положительной Кп, %, и отрицательной Ко, %, пульсаций рассчитать по формулам

Kn = (U_MAKc/U_CP-l)-100%;                       (3)

K_o = (Umhh/Ucp-1)100%;                      (4)

где Кп - коэффициент пульсации положительной полярности напряжения постоянного тока, %;

Ко - коэффициент пульсации отрицательной полярности напряжения постоянного тока, %;

Umakc - максимальное значение напряжения постоянного тока, измеренное осциллографом, В;

Umhh - минимальное значение напряжения постоянного тока, измеренное осциллографом, В;

Ucp - среднее значение напряжения постоянного тока, измеренное осциллографом, В.

Результаты поверки считаются положительными, если коэффициенты пульсации напряжения постоянного тока, рассчитанные по формулам (3) и (4), в каждой проверяемой точке не превышают ±5 %.

При невыполнении вышеуказанных требований поверка прекращается и комплекс бракуется.

• 7.4.2 Определение абсолютной погрешности воспроизведения напряжения постоянного тока с амплитудой пульсации не превышающей ±5 % от установленного значения напряжения в режиме измерений электрического сопротивления изоляции (в диапазоне от 50 до 1000 В) (п.4.2 таблицы 1)

  • 7.4.2.1 Определение абсолютной погрешности воспроизведения напряжения постоянного тока следует проводить в следующей последовательности:

• 1) Подключить щупы МТККС-ТУ-005, поставляемые в комплекте с комплексом, к любым тестирующим выходам комплекса, определить и зафиксировать номера тестирующих выходов Nj и N2, при помощи которых будет выполняться проверка;

• 2) Подключить к клеммам тестовых щупов вольтметр С505;

• 3) Запустить ПО управления комплексом, дождаться окончания загрузки ПО и завершения проверки конфигурации комплекса;

• 4) Выполнить вход в ПО для учетной записи «Техник»;

• 5) В открывшемся окне перейти на вкладку «Высоковольтное тестирование»;

• 6) В графе «Тип измерения» выбрать «Сопротивление изоляции», в полях «Точки «От» и «Точки «До» указать номера тестирующих выходов N1 и N2, в поле «Напряжение, В» ввести значение «50», в поле «Нижний предел сопротивления, МОм» ввести значение «1», в поле «Верхний предел сопротивления, МОм» ввести значение «9999», в поле «Время нарастания, с» ввести значение «5», в поле «Время измерения, с» ввести значение «20»;

• 7) Запустить программу нажатием на кнопку СТАРТ на панели управления, зафиксировать показания вольтметра Ueocn, В, при установлении постоянства показаний;

• 8) Дождаться завершения выполнения проверки;

• 9) Рассчитать значения испытательного напряжения UycT, В, для следующих точек диапазона по формулам

Оуст2 ⁼ (0,2-0,3)-Umakc> В; Оустз ⁼ (0,4-0,6)-Umakc> В; Сустд = (0,7-O,8)-Umakc, В; UycT5 ⁼ (0,9-1,0)-Umakc, В, где UycT2, Оустз, Оусгд, UycT5 - значения напряжения постоянного тока, устанавливаемые в настройках ПО для проверки следующих точек диапазона, В;

Смакс ~ максимальное воспроизводимое значение напряжения постоянного тока для конкретной модификации комплекса, В;

• 10) Подключить к клеммам тестовых щупов вольтметр с диапазоном измерений напряжения, подходящим для проверки значения напряжения постоянного тока в следующей точке диапазона; тип подключаемого вольтметра выбрать исходя из измеряемых значений напряжения:

• - вольтметр С505 для значения напряжения в диапазоне от 0 до 100 В;

• - вольтметр С506 для значения напряжения в диапазоне от 100 до 250 В;

• - вольтметр С508 для значения напряжения в диапазоне от 250 до 500 В;

• - вольтметр С510 для значения напряжения в диапазоне от 500 до 1000 В;

И) Повторить проверку воспроизведения напряжения постоянного тока, выполнив действия, изложенные в п.п. 10 и п.п. 6-8 р. 7.4.2.1 с последовательной установкой в графе «Напряжение, В» значения испытательного напряжения UycT2 - UycT5, В;

• 12) Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока рассчитать по формуле

Ди_Восп =±(0,015 Uycr+5 K), В,                         (5)

где Цуст - установленное значение напряжения постоянного тока, В:

К=1 В - единица младшего разряда;

• 13) Рассчитать абсолютную погрешность воспроизведения напряжения постоянного тока по формуле

А⁼Пвосп-Пуст> В,                              (6)

где Uуст - значение напряжения постоянного тока, устанавливаемое в настройках ПО комплекса, В;

ивосп - воспроизводимое значение напряжения постоянного тока, измеренное эталонным прибором, В.

Результаты поверки считаются положительными, если абсолютная погрешность воспроизведения напряжения постоянного тока в каждой поверяемой точке, рассчитанная по формуле (6), находится в пределах, рассчитанных по формуле (5);

При невыполнении вышеуказанных требований поверка прекращается и комплекс бракуется.

7.4.2.2 Определение коэффициента пульсации следует проводить в следующей последовательности:

• 1) Подключить щупы МТККС-ТУ-005 к любым тестирующим выходам комплекса, определить и зафиксировать номера тестирующих выходов Ni и N2, при помощи которых будет выполняться проверка;

• 2) Подключить к клеммам тестовых щупов осциллограф, настроить на осциллографе вывод на экран максимального, минимального и среднего значения напряжения Umakc, Umhh, Ucp, В. соответственно; переключить делитель напряжения на щупе осциллографа в положение «х 10»;

• 3) Запустить ПО управления комплексом, дождаться окончания загрузки ПО и завершения проверки конфигурации комплекса;

• 4) Выполнить вход в ПО для учетной записи «Техник»;

• 5) В открывшемся окне перейти на вкладку «Высоковольтное тестирование»;

• 6) В графе «Тип измерения» выбрать «Сопротивление изоляции», в полях «Точки «От» и «Точки «До» указать номера тестирующих выходов N| и N2, в поле «Напряжение, В» ввести значение «100», в поле «Нижний предел сопротивления, МОм» ввести значение «1», в поле «Верхний предел сопротивления, МОм» ввести значение «9999», в поле «Время нарастания, с» ввести значение «5», в поле «Время измерения, с» ввести значение «60»;

• 7) Запустить программу нажатием на кнопку СТАРТ на панели управления; дождаться завершения нарастания напряжения и установления постоянства показаний; начать выполнение измерений осциллографом путем нажатия на кнопку RUN/STOP на его панели управления;

• 8) Приостановить выполнение измерений осциллографом путем нажатия на кнопку RUN/STOP на его панели управления;

• 9) Зафиксировать измеренные осциллографом значения минимального Umhh, В, максимального Umakc, В, и среднего Ucp, В, напряжения постоянного тока;

• 10) Повторить проверку коэффициента пульсации напряжения постоянного тока, выполнив действия, изложенные в п.п. 6-9 р. 7.4.2.2 с установкой в графе «Напряжение, В» значения испытательного напряжения равного 500 В.

• 11) Коэффициенты пульсации напряжения постоянного тока положительной Кп, %, и отрицательной Ко, %, пульсаций рассчитать по формулам (3) и (4).

Результаты поверки считаются положительными, если коэффициенты пульсации напряжения постоянного тока, рассчитанные по формулам (3) и (4), в каждой проверяемой точке не превышают ±5 %.

При невыполнении вышеуказанных требований поверка прекращается и комплекс бракуется.

• 7.4.3 Определение      абсолютной      погрешности      воспроизведения

среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц с коэффициентом несинусоидальности не более ±5 % в режиме измерений тока утечки через изоляцию (в диапазоне от 100 до 1000 В) (п.4.3 таблицы 1)

• 7.4.3.1 Определение абсолютной погрешности воспроизведения напряжения переменного тока следует проводить в следующей последовательности:

• 1) Подключить щупы МТККС-ТУ-005, поставляемые в комплекте с комплексом, к любым тестирующим выходам комплекса, определить и зафиксировать номера тестирующих выходов N1 и N2, при помощи которых будет выполняться проверка;

• 2) Подключить к клеммам тестовых щупов вольтметр С505;

• 3) Запустить ПО управления комплексом, дождаться окончания загрузки ПО и завершения проверки конфигурации комплекса;

• 4) Выполнить вход в ПО для учетной записи «Техник»;

• 5) В открывшемся окне перейти на вкладку «Высоковольтное тестирование»;

• 6) В графе «Тип измерения» выбрать «Переменное напряжение», в полях «Точки «От» и «Точки «До» указать номера тестирующих выходов N| и N₂, в поле «Напряжение, В» ввести значение «100», в поле «Нижний предел тока, мА» ввести значение «0», в поле «Верхний предел тока, мА» ввести значение «10», в поле «Время нарастания, с» ввести значение «5», в поле «Время измерения, с» ввести значение «20», в поле «Частота напряжения, Гц» выбрать значение «50»;

• 7) Запустить программу нажатием на кнопку СТАРТ на панели управления, зафиксировать показания вольтметра Ueocn, В, при установлении постоянства показаний;

• 8) Дождаться завершения выполнения проверки;

• 9) Рассчитать значения испытательного напряжения Uycr, В, для следующих точек диапазона по формулам

Uycn ⁼ (0,2 - 0,3)- Umakc, В;

Пустз ⁼ (0,4 - 0,6)- Umakc, В; Uycr4 = (0,7 - 0,8)- Umakc, В; UycTs ⁼ (0,9 - 1,0)- Umakc, В,

где Uycn, иустз, UycT4, Uycr5 - значения напряжения переменного тока, устанавливаемые в настройках ПО для проверки следующих точек диапазона, В;

Umakc - максимальное воспроизводимое значение напряжения переменного тока для конкретной модификации комплекса, В;

• 10) Подключить к клеммам тестовых щупов вольтметр с диапазоном измерений напряжения, подходящим для проверки значения напряжения переменного тока в следующей точке диапазона; тип подключаемого вольтметра выбрать исходя из измеряемых значений напряжения:

• - вольтметр С505 для значения напряжения в диапазоне от 0 до 100 В;

• - вольтметр С506 для значения напряжения в диапазоне от 100 до 250 В;

• - вольтметр С508 для значения напряжения в диапазоне от 250 до 500 В;

• - вольтметр С510 для значения напряжения в диапазоне от 500 до 1000 В;

И) Повторить проверку воспроизведения напряжения переменного тока, выполнив действия, изложенные в п.п. 10 и п.п. 6-8 р. 7.4.3.1 с последовательной установкой в графе «Напряжение, В» значения испытательного напряжения UycT2 - UycT5, В;

• 12) Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока рассчитать по формуле

Ди_Восп =±(0,015 Uy_CT+5 K), В,                         (7)

где Uycr - установленное значение напряжения переменного тока, В;

К=1 В - единица младшего разряда;

• 13) Рассчитать абсолютную погрешность воспроизведения напряжения переменного тока по формуле

A⁼Ueocn-UycT, В,                              (8)

где Uycr - значение напряжения переменного тока, устанавливаемое в настройках ПО комплекса, В;

Ubocti - воспроизводимое значение напряжения переменного тока, измеренное эталонным прибором, В.

Результаты поверка считаются положительными, если абсолютная погрешность воспроизведения напряжения переменного тока в каждой поверяемой точке, рассчитанная по формуле (8), находится в пределах, рассчитанных по формуле (7).

При невыполнении вышеуказанных требований поверка прекращается и комплекс бракуется.

• 7.4.3.2 Определение коэффициента несннусоидальности напряжения следует проводить в следующей последовательности:

• 1) Подключить щупы МТККС-ТУ-005, поставляемые в комплекте с комплексом, к любым тестирующим выходам комплекса, определить и зафиксировать номера тестирующих выходов N| и N2, при помощи которых будет выполняться проверка;

• 2) Подключить к клеммам тестовых щупов осциллограф, настроить на осциллографе вывод на экран среднеквадратического значения напряжения и_Скз, В, и амплитудного значения напряжения и_Амп, В;

• 3) Переключить делитель напряжения на щупе осциллографа в положение «х10»;

• 4) Запустить ПО управления комплексом, дождаться окончания загрузки ПО и завершения проверки конфигурации комплекса;

• 5) Выполнить вход в ПО для учетной записи «Техник»;

• 6) В открывшемся окне перейти на вкладку «Высоковольтное тестирование»;

• 7) В графе «Тип измерения» выбрать «Переменное напряжение», в полях «Точки «От» и «Точки «До» указать номера тестирующих выходов N| и N2, в поле «Напряжение, В» ввести значение «100», в поле «Нижний предел тока, мА» ввести значение «0», в поле «Верхний предел тока, мА» ввести значение «10», в поле «Время нарастания, с» ввести значение «5», в поле «Время измерения, с» ввести значение «60», в поле «Частота напряжения, Гц» выбрать значение «50»;

• 8) Запустить программу нажатием на кнопку СТАРТ на панели управления; дождаться завершения нарастания напряжения и установления постоянства показаний; начать выполнение измерений осциллографом путем нажатия на кнопку RUN/STOP на его панели управления;

• 9) Приостановить выполнение измерений осциллографом путем нажатия на кнопку RUN/STOP на его панели управления;

• 10) Зафиксировать измеренные осциллографом среднеквадратическое значение напряжения Uck3, В, и амплитудное значение напряжения Пдмп, В;

• 11) Дождаться завершения выполнения проверки;

• 12) Повторить проверку коэффициента несннусоидальности напряжения, выполнив действия, изложенные в п.п. 7-11 р. 7.4.3.2 с установкой в графе «Напряжение, В» значения испытательного напряжения равного 500 В (или 250 В для модификации комплекса с максимальным воспроизводимым значением напряжения переменного тока равным 250 В);

• 13) Коэффициент несинусоидальности напряжения Кнс, %, вычислить по формуле

Кнс = ((1,4142 - и_Амп/и_Скз)/1,4142)-100, %;                   (9)

где Кнс - коэффициент несинусоидальности напряжения Кнс, %;

и_Амп - амплитудное значение напряжения, В;

Пскз - среднеквадратическое значение напряжения, В.

Результаты поверки считаются положительными, если коэффициент несинусоидальности напряжения переменного тока, рассчитанный по формуле (9), в каждой проверяемой точке не превышает ±5 %.

При невыполнении вышеуказанных требований поверка прекращается и комплекс бракуется.

• 7.4.4 Определение абсолютной погрешности измерений тока утечки через изоляцию при приложении напряжения постоянного тока (в диапазоне от 1 до 10⁴ мкА) (п.4.4 таблицы 1) следует проводить в следующей последовательности:

• 1) Подключить щупы МТККС-ТУ-005, поставляемые в комплекте с комплексом, к любым тестирующим выходам комплекса, определить и зафиксировать номера тестирующих выходов N| и N2, при помощи которых будет выполняться проверка;

• 2) Соединить 10 декад меры сопротивления переходной Р40114 параллельно для получения сопротивления меры равного 10 МОм;

• 3) Соединить меру сопротивления Р40114 последовательно с мультиметром DMM4050 или FLUKE 87V в режиме измерений силы постоянного тока и подключить к клеммам тестовых щупов;

• 4) Запустить ПО управления комплексом, дождаться окончания загрузки ПО и завершения проверки конфигурации комплекса;

• 5) Выполнить вход в ПО для учетной записи «Техник»;

• 6) В открывшемся окне перейти на вкладку «Высоковольтное тестирование»;

• 7) В графе «Тип измерения» выбрать «Постоянное напряжение», в полях «Точки «От» и «Точки «До» указать номера тестирующих выходов N| и N2, в поле «Напряжение, В» ввести значение «100», в поле «Нижний предел тока, мА» ввести значение «0», в поле «Верхний предел тока, мА» ввести значение «1», в поле «Время нарастания, с» ввести значение «5», в поле «Время измерения, с» ввести значение «30»;

• 8) Запустить программу нажатием на кнопку СТАРТ на панели управления, зафиксировать показания мультиметра 1эт, мкА, и показания комплекса 1изм, мкА, при установлении постоянства показаний;

• 9) Дождаться завершения выполнения проверки;

• 10) Заменить меру сопротивления Р40114 на активную нагрузку с номинальным значением сопротивления 750 кОм;

• 11) Повторить проверку измерений тока утечки, выполнив действия, изложенные в п.п. 7-9 р. 7.4.4 с последовательной установкой значений испытательного напряжения 150±20 В и 400±20 В;

• 12) В окне ПО в поле «Верхний предел тока, мА» ввести значение «10»;

• 13) Заменить активную нагрузку с номинальным значением сопротивления 750 кОм на активную нагрузку с номинальным значением сопротивления 75 кОм;

• 14) Повторить проверку измерений силы постоянного тока утечки через изоляцию, выполнив действия, изложенные в п.п. 7-9 р. 7.4.4 с последовательной установкой значений испытательного напряжения 150±20 В и 700±50 В;

• 15) Пределы допускаемой абсолютной погрешности измерений силы постоянного тока утечки через изоляцию рассчитать по формуле

Л1изм^=:Ц0Д5 1эт+50 К), мкА,                        (10)

где 1эт - сила постоянного тока, измеренная эталонным прибором, мкА;

К=1 мкА - единица младшего разряда;

• 16) Рассчитать абсолютную погрешность измерений тока утечки через изоляцию по формуле

А ⁼ 1изм - 1эт, мкА,                                  (11)

где 1эт - сила постоянного тока, измеренная эталонным прибором, мкА;

1изм - сила постоянного тока, измеренная комплексом, мкА.

Результаты поверки считаются положительными, если абсолютная погрешность измерений тока утечки в каждой проверяемой точке, рассчитанная по формуле (И), находится в пределах, рассчитанных по формуле (10).

При невыполнении вышеуказанных требований поверка прекращается и комплекс бракуется.

• 7.4.5 Определение абсолютной погрешности измерений электрического сопротивления по 2-х и 4-х проводной схемам (в диапазоне от 0,001 Ом до 10 МОм) (п.4.5 таблицы 1) следует проводить в следующей последовательности:

• 1) Подключить жгут МТККС-ТУ-003-хх (далее - жгут МТККС-ТУ-003; где хх - код конструктивного исполнения жгута в зависимости от наличия и конструкции переходной панели), поставляемый в комплекте с комплексом, к тестирующим выходам комплекса, определить и зафиксировать номера тестирующих выходов N1 и N2, при помощи которых будет выполняться проверка;

Примечание: Для модификации комплекса без переходных панелей подключение жгута МТККС-ТУ-003 выполнить к верхнему и нижнему соединителям в пределах одной коммутационной платы. Для модификации комплекса с переходными панелями способ подключения для обеспечения 4-проводной схемы измерений и нумерация тестирующих выходов зависят от конструкции переходной панели и указаны в руководстве по эксплуатации на конкретный вариант исполнения комплекса.

• 2) Запустить ПО управления комплексом, дождаться окончания загрузки ПО и завершения проверки конфигурации комплекса; выполнить вход в ПО для учетной записи «Техник»; в открывшемся окне перейти на вкладку «Низковольтное тестирование»;

• 3) В полях «Точка «От» и «Точка «До» указать номера тестирующих выходов N] и N2, в поле «Количество семплов» ввести значение «5», в графе «Тип измерения» выбрать «Сопротивление в 4—проводном режиме», в графе «Отображаемое значение» выбрать «Фактическое»;

• 4) Подключить клеммы жгута N| и N2 к клеммам «2» и «3» магазина сопротивлений Р4831;

• 5) Измерить и компенсировать внутреннее сопротивление цепей жгута и начальное значение сопротивления магазина сопротивлений Р4831 для 4-проводной схемы измерений, выполнив следующие действия:

а) Установить на магазине сопротивлений значение сопротивления равное 0 Ом;

б) Запустить программу нажатием на кнопку СТАРТ на панели управления, зафиксировать показания комплекса R^cmi, Ом, при установлении постоянства показаний; остановить программу тестирования нажатием на кнопку СТОП на панели управления;

в) Ввести в поле «Смещение» значение измеренного сопротивления R-icmi, Ом, зафиксировать введенное значение нажатием на кнопку ПРИМЕНИТЬ;

• 6) Установить на магазине сопротивлений и зафиксировать значение сопротивления Roti, Ом, в диапазоне от 0,001 до 0,01 Ом;

• 7) Запустить программу нажатием на кнопку СТАРТ на панели управления, зафиксировать показания комплекса Идизмь Ом, при установлении постоянства показаний; остановить программу тестирования, нажатием на кнопку СТОП на панели управления;

• 8) Заменить магазин сопротивлений Р4831 на магазин сопротивлений Р4834;

• 9) Измерить и компенсировать внутреннее сопротивление цепей жгута и начальное значение сопротивления магазина сопротивлений Р4834 для 4-проводной схемы измерений R»cm2, Ом, выполнив действия, изложенные в п. 5 р. 7.4.5.1;

• 10) Повторить проверку измерений электрического сопротивления, выполнив действия, изложенные в п.п. 6, 7 р. 7.4.5.1 с последовательной установкой значения электрического сопротивления на магазине, равного 10 Ом и 1 кОм;

• 11) Для модификаций комплекса с верхним значением измеряемого электрического сопротивления равным 100 кОм и 1 МОм выполнить следующие действия:

а) Рассчитать значения сопротивления Идэтд, Ом, Rots, Ом, устанавливаемые на магазине сопротивлений, для проверки следующих точек диапазона по формулам

Кот4⁼0,1 Rmakc, Ом;

R43T5⁼(0,98-1) Rmakc, Ом,

где R_i3T4, Riots - значения электрического сопротивления, устанавливаемые на магазине сопротивлений для проверки следующих точек диапазона, Ом;

Rmakc - максимальное измеряемое значение электрического сопротивления для конкретной модификации комплекса, Ом;

б) Повторить проверку измерений электрического сопротивления, выполнив действия, изложенные в п.п. 6, 7 р. 7.4.5.1 с последовательной установкой значения сопротивления на магазине равного К»эт4, Ом, и Kiots, Ом;

• 12) Для модификаций комплекса с верхним значением измеряемого сопротивления равным 10 МОм выполнить следующие действия:

а) Повторить проверку измерений электрического сопротивления, выполнив действия, изложенные в п.п. 6, 7 р. 7.4.5.1 с установкой значения электрического сопротивления на магазине R43T4, Ом, равного 100 кОм;

б) Заменить магазин сопротивлений Р4834 на меру сопротивления Р40114, соединить 10 декад меры сопротивления параллельно для получения сопротивления меры равного 10 МОм, зафиксировать значение подключенного сопротивления Rots, Ом;

в) Повторить проверку измерений электрического сопротивления, выполнив действия, изложенные в п. 7 р. 7.4.5.1 для значения сопротивления Rots, Ом;

• 13) Рассчитать пределы допускаемой абсолютной погрешности измерений электрического сопротивления по 4-проводной схеме по формуле

ЛКизм =±(0,01 • Идэт+З ‘ К), Ом,                           (12)

где Идэт - устанавливаемое на магазине значение электрического сопротивления, Ом; К=0,001 Ом - единица младшего разряда;

• 14) Рассчитать абсолютную погрешность измерений электрического сопротивления по формуле

А⁼К-изм-В-эт, Ом,                                (13)

где R-эт - устанавливаемое на магазине значение электрического сопротивления, Ом;

Кизм ~ измеренное комплексом значение электрического сопротивления, Ом.

• 1) Подключить жгут МТККС-ТУ-003 к тестирующим выходам комплекса, определить и зафиксировать номера тестирующих выходов N| и N2, при помощи которых будет выполняться проверка;

Примечание: Для модификации комплекса без переходных панелей подключение жгута МТККС-ТУ-003 выполнить к верхнему и нижнему соединителям в пределах одной коммутационной платы. Для модификации комплекса с переходными панелями способ подключения для обеспечения 2-проводной схемы измерений и нумерация тестирующих выходов зависят от конструкции переходной панели и указаны в руководстве по эксплуатации на конкретный вариант исполнения комплекса.

• 2) Запустить ПО управления комплексом, дождаться окончания загрузки ПО и завершения проверки конфигурации комплекса; выполнить вход в ПО для учетной записи «Техник»; в открывшемся окне перейти на вкладку «Низковольтное тестирование»;

• 3) В полях «Точка «От» и «Точка «До» указать номера тестирующих выходов N| и N2, в поле «Количество семплов» ввести значение «5», в графе «Тип измерения» выбрать «Сопротивление в 2-проводном режиме», в графе «Отображаемое значение» выбрать «Фактическое»;

• 4) Подключить клеммы жгута N1 и N2 к клеммам «1» и «9» магазина сопротивлений Р4834;

• 5) Измерить и компенсировать внутреннее сопротивление цепей жгута и начальное значение сопротивления магазина сопротивлений Р4834 для 2-проводной схемы измерений, выполнив следующие действия:

а) Установить на магазине сопротивлений значение сопротивления равное 0 Ом;

б) Запустить программу нажатием на кнопку СТАРТ на панели управления, зафиксировать показания комплекса Ягсм, Ом, при установлении постоянства показаний; остановить программу тестирования нажатием на кнопку СТОП на панели управления;

в) Ввести в поле «Смещение» значение измеренного сопротивления R.2CM, Ом, зафиксировать введенное значение нажатием на кнопку ПРИМЕНИТЬ;

• 6) Установить на магазине сопротивлений и зафиксировать значение сопротивления Р-гэть Ом, в диапазоне от 0,1 до 0,2 Ом;

• 7) Запустить программу нажатием на кнопку СТАРТ на панели управления, зафиксировать показания комплекса R.2H3mi, Ом, при установлении постоянства показаний; остановить программу тестирования, нажатием на кнопку СТОП на панели управления;

• 8) Повторить проверку измерений электрического сопротивления, выполнив действия, изложенные в п.п. 6, 7 р. 7.4.5.2 с последовательной установкой значения сопротивления на магазине равного 10 Ом и 1 кОм;

• 9) Для модификаций комплекса с верхним значением измеряемого сопротивления равным 100 кОм и 1 МОм выполнить следующие действия:

а) Рассчитать значения сопротивления Клэтд, Ом, и 1<2ЭТ5, Ом, устанавливаемые на магазине сопротивлений, для проверки следующих точек диапазона по формулам

К-2ЭТ4=0,1 • Rmakc, Ом;

В-2ЭТ5⁼(0,98-1)- Rmakc, Ом,

где R23T4, R23T5 - значения электрического сопротивления, устанавливаемые на магазине сопротивлений для проверки следующих точек диапазона, Ом;

Rmakc - максимальное измеряемое значение электрического сопротивления для конкретной модификации комплекса, Ом;

б) Повторить проверку измерений электрического сопротивления, выполнив действия, изложенные в п.п. 6, 7 р. 7.4.5.2 с последовательной установкой значения электрического сопротивления на магазине равного R₂dt4, Ом, и Ягэт5, Ом;

• 10) Для модификаций комплекса с верхним значением измеряемого электрического сопротивления равным 10 МОм выполнить следующие действия:

а) Повторить проверку измерений электрического сопротивления, выполнив действия, изложенные в п.п. 6, 7 р. 7.4.5.2 с установкой значения электрического сопротивления на магазине Игэтд, Ом, равного 100 кОм;

б) Заменить магазин сопротивлений Р4834 на меру сопротивления Р40114, соединить 10 декад меры сопротивления параллельно для получения сопротивления меры равного 10 МОм, зафиксировать значение подключенного сопротивления 1<2эт5, Ом;

в) Повторить проверку измерений электрического сопротивления, выполнив действия, изложенные в п. 7 р. 7.4.5.2 для значения сопротивления 1<2ЭТ5> Ом;

• 11) Рассчитать  пределы  допускаемой абсолютной  погрешности измерений

электрического сопротивления по 2-проводной схеме по формуле

Д&изм^=±(0,01' R23T+2 • К), Ом,                        (14)

где R.2DT - устанавливаемое на магазине значение электрического сопротивления, Ом; К=0,1 Ом - единица младшего разряда;

• 12) Рассчитать абсолютную погрешность измерений электрического сопротивления по формуле

Д⁼К-изм-К-эт, Ом,                              (15)

где Rot - устанавливаемое на магазине значение электрического сопротивления, Ом;

R-изм - измеренное комплексом значение электрического сопротивления, Ом.

Результаты поверки считаются положительными, если:

• - абсолютная погрешность измерений электрического сопротивления по 4-проводной схеме в каждой поверяемой точке, рассчитанная по формуле (13), находится в пределах, рассчитанных по формуле (12);

• - абсолютная погрешность измерений электрического сопротивления по 2-проводной схеме в каждой поверяемой точке, рассчитанная по формуле (15), находится в пределах, рассчитанных по формуле (14).

При невыполнении вышеуказанных требований поверка прекращается и комплекс бракуется.

• 7.4.6 Определение абсолютной погрешности измерений электрического сопротивления изоляции (в диапазоне от 1 до 1000 МОм) (п. 4.6 таблицы 1) следует проводить в следующей последовательности:

• 1) Подключить щупы МТККС-ТУ-005, поставляемые в комплекте с комплексом, к любым тестирующим выходам комплекса, определить и зафиксировать номера тестирующих выходов N| и N2, при помощи которых будет выполняться проверка;

• 2) Соединить 10 декад меры сопротивления Р40114 параллельно для получения сопротивления меры равного 10 МОм и подключить меру к зажимам щупов, зафиксировать значение подключенного сопротивления R-эть МОм, равное 10 МОм;

• 3) Запустить ПО управления комплексом, дождаться окончания загрузки ПО и завершения проверки конфигурации комплекса;

• 4) Выполнить вход в ПО для учетной записи «Техник»;

• 5) В открывшемся окне перейти на вкладку «Высоковольтное тестирование»;

• 6) В графе «Тип измерения» выбрать «Сопротивление изоляции», в полях «Точки «От» и «Точки «До» указать номера тестирующих выходов N1 и N2, в поле «Напряжение, В» ввести значение «500», в поле «Нижний предел сопротивления, МОм» ввести значение «1», в поле «Верхний предел сопротивления, МОм» ввести значение Rmakc, МОм, равное верхнему значению измеряемого электрического сопротивления изоляции для конкретной модификации комплекса, в поле «Время нарастания, с» ввести значение «5», в поле «Время измерения, с» ввести значение «5»;

• 7) Запустить программу нажатием на кнопку СТАРТ на панели управления, дождаться завершения выполнения проверки, зафиксировать показания комплекса Яизмь МОм;

• 8) Повторить проверку измерений электрического сопротивления изоляции, выполнив действия, изложенные в п.п. 2, 6, 7 р. 7.4.6 для значений сопротивления Ron, МОм -Rot9, МОм; значения устанавливаемого сопротивления и напряжения постоянного тока выбрать из таблицы 4 в зависимости от проверяемой модификации комплекса; для установки требуемого значения сопротивления выполнить последовательное или параллельное соединение декад меры Р40114;

Таблица 4 - Параметры испытаний

Примечания:

• ¹⁾ Rmakc, МОм - максимальное измеряемое значение электрического сопротивления изоляции для конкретной модификации комплекса.

• ²⁾ ПГ - номер формулы, по которой производится расчет пределов допускаемой основной абсолютной погрешности измерений.

• 9) Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции рассчитать по формулам

AR^m^COjOS R3t+2 K), МОм, при R3T (МОм) < О,2 0уст (В)»

ARh3m^=±(0,10R3t+2K), МОм, при 0,2 UycT (В) _ Rot (МОм) < Uy ст (В);

ARh3m^=±(0,20 R3t⁺2 K), МОм, при UycT (В) < R3T (МОм) < 51)уст (В),

где R3T-ycTaHaBnHBaeMoe значение электрического сопротивления изоляции, МОм; Пуст-устанавливаемое в настройках ПО значение испытательного напряжения, В; К=1 МОм - единица младшего разряда.

• 10) Рассчитать абсолютную погрешность измерений электрического сопротивления изоляции по формуле

A⁼Rh3m~R3T, МОм,                        (19)

где R3T - устанавливаемое значение электрического сопротивления изоляции, МОм;

Rh3m - измеренное комплексом значение электрического сопротивления изоляции, МОм.

Результаты поверки считаются положительными, если абсолютная погрешность измерений электрического сопротивления изоляции в каждой поверяемой точке, рассчитанная по формуле (19), находится в пределах, рассчитанных по формулам (16), (17), (18).

При невыполнении вышеуказанных требований поверка прекращается и комплекс бракуется.

• 8.1 Результаты поверки оформляют в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 8.2 При положительном результате поверки в паспорт вносится соответствующая запись, заверяемая подписью поверителя и знаком поверки и (или) выдается свидетельство о поверке.

• 8.3 При отрицательном результате поверки комплекс не допускается к дальнейшему применению, свидетельство о поверке аннулируется, выписывается извещение о непригодности к применению и делается соответствующая запись в пасдорте комплекса.

Ведущий инженер отдела 206.1 ФГУП «ВНИИМС»

Начальник отдела 206.1 ФГУП «ВНИИМС»

20
