Руководство по эксплуатации «SOKKIA C300/C310/C320/C330 Нивелиры с компенсатором» (Код не указан!)

Нивелиры с компенсатором

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

• 1. ОСОБЕННОСТИ СЗ00/СЗ10/СЗ20/СЗ30....2

• 2. ЧАСТИ ИНСТРУМЕНТА

• 3. ПОДГОТОВКА К РАБОТЕ

  • 3.1 УСТАНОВКА ИНСТРУМЕНТА

  • 3.2 ФОКУСИРОВАНИЕ И ВЫПОЛНЕНИЕ

НАБЛЮДЕНИЙ

• 4. РАБОТА С ИНСТРУМЕНТОМ.......

4 1 ОПРЕДЕЛЕНИЕ ПРЕВЫШЕНИЙ

• 4.2 ИЗМЕРЕНИЕ ГОРИЗОНТАЛЬНОГО УГЛА 9

4 3 ИЗМЕРЕНИЕ РАССТОЯНИЙ ПО ДАЛЬНОМЕРНЫМ НИТЯМ

• 5. ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ.. 11

• 6. ПОВЕРКИ И ЮСТИРОВКИ

  • 6.1 КРУГЛЫЙ УРОВЕНЬ

6 2 АВТОМАТИЧЕСКИЙ КОМПЕНСАТОР

• 6.3 СЕТКА НИТЕЙ

• 7. МЕРЫ ПРЕДОСТОРОЖНОСТИ

• 8. ХАРАКТЕРИСТИКИ

• 9. ОБСЛУЖИВАНИЕ

• 10. СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

• 11. МЕТОДИКА ПОВЕРКИ

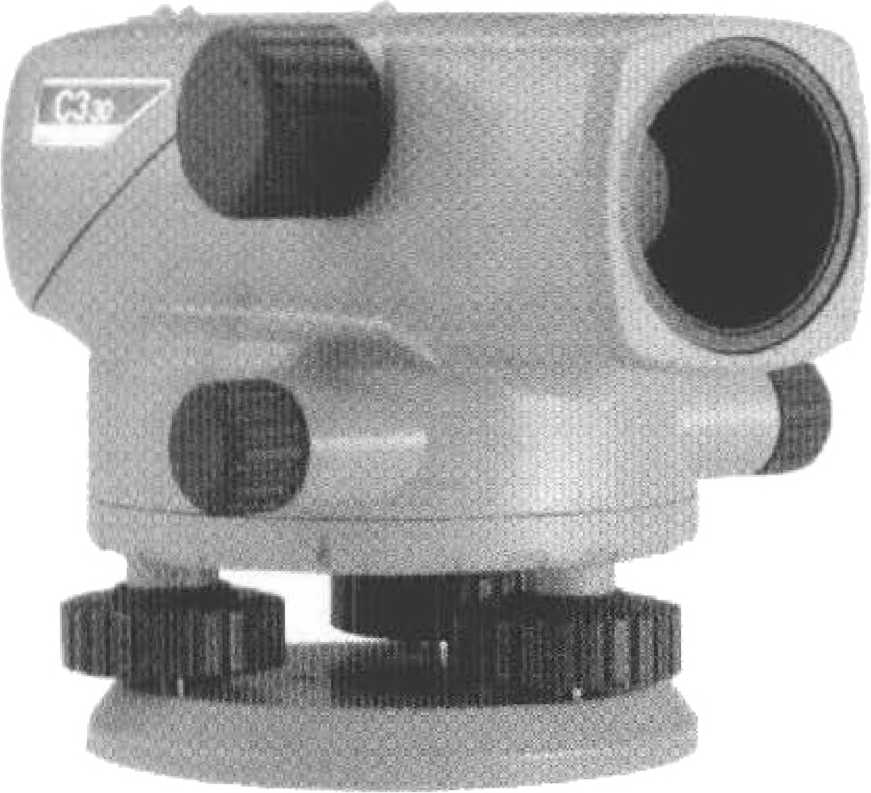

Нивелир С330/С320/С330 оснащен быстродействующим автоматическим компенсатором с магнитным демпфером.

После того, как прибор приблизительно выставлен с помощью круглого уровня, механизм автоматической компенсации устанавливает линию визирования точно в горизонт.

Нивелир C300/C310/C320/C330 создан для того, чтобы обеспечить стабильную работу несмотря на условия окружающей среды, такие как вибрация и быстрое изменение температуры воздуха.

Нивелир С300/С310/С320/С330 имеет горизонтальный лимб для угловых измерений, а дальномерные нити сетки нитей могут быть использованы для измерения расстояний.

Нивелир C300/C310/C320/C330 идеально подходит для основных съемочных работ, гражданских инженерных и строительных работ.

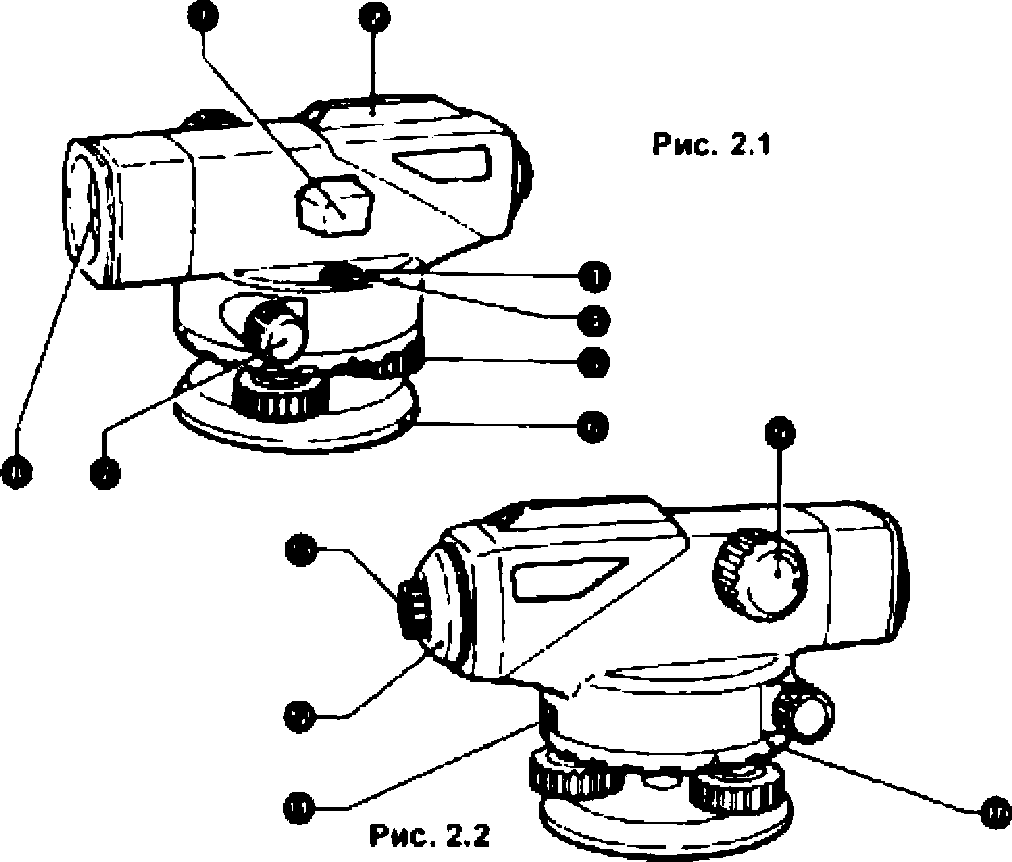

Описание составных частей инструмента и аксессуаров содержится на страницах 3, 11 и 19 настоящего руководства.

о Зеркало

0 Визир*

О Круглый уровень

0 Юстировочный винт

0 Подъемный винт

0 Подставки

0 Винт точной наводки 0 Линзы объектива

0 Кремальера

ф Горизонтальный круг ф Индекс горизонтального круга

ф Кожух юстировочных винтов сетки нитей

ф Окуляр

* Нивелиры СЗЗО и С320 имеют механический визир.

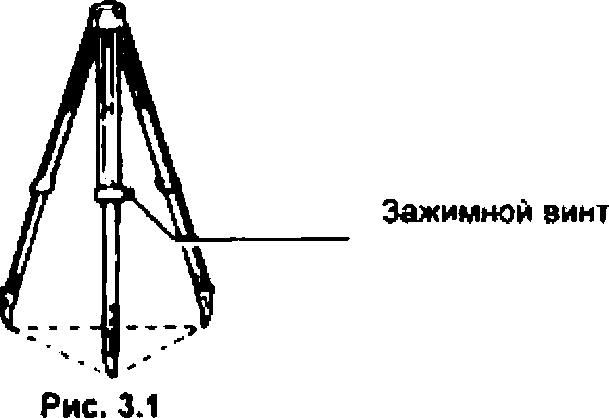

• 1) Развяжите ремень вокруг ножек штатива и освободите зажимные винты. (Рис. 3.1)



• 2) Не раскладывая штатив, вытяните его ножки до тех пор, пока головка штатива не окажется на уровне глаз, затем затяните зажимные винты.

• 3) Расстояние между ножками должно быть таково, чтобы они образовывали равносторонний треугольник

4} Убедитесь, что головка штатива расположена приблизительно горизонтально. Зафиксируйте наконечники ножек штатива, утопив их в грунт. (Рис. 3-2)              Наконечник

ножки штатива

Рис. 3.2

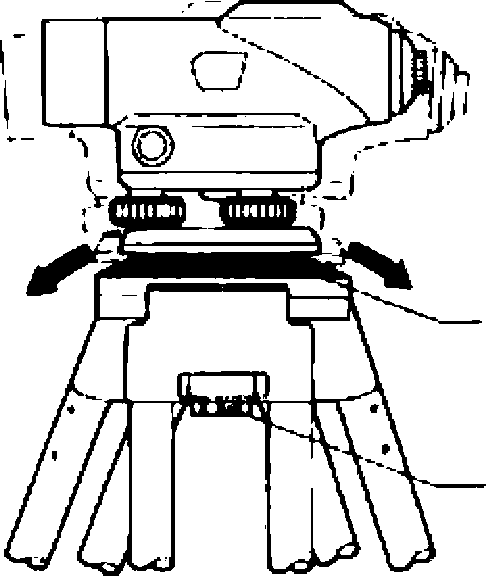

5} Придерживая прибор на штативе, закрутите становой винт. (Рис. 3.3)

Рис. 3.3

Сферическая головка штатива

Становой винт

• 6) При использовании штатива со сферической головкой немного ослабьте становой винт, и удерживая прибор за подставку 0 двумя руками перемещайте его по головке штатива, пока пузырек не будет находится приблизительно в центре круглого уровня 0. (Рис. 3.4)

• 7) Зажмите становой винт.

• 8) При помощи подъемных винтов 0 добейтесь точного расположения пузырька в центре круглого уровня. (Рис. 3.5)



  Рис.. 3.4



  Рис. 3.5

• 1) Наведитесь на яркий однородный фон

• 2) Поверните кольцо окуляра ф по часовой стрелке до упора, после чего, глядя в окуляр зрительной трубы, сфокусируйте изображение сетки нитей, понемногу вращая кольцо окуляра против часовой стрелки. Остановите вращение тогда, когда изображение сетки нитей начнет становиться нерезким. Частого повторения этой процедуры не требуется, поскольку глаз фокусируется на безконечность.

• 3) Наведите прибор на рейку с помощью визира 0, после чего вращением винта точной наводки ф поместите рейку в центр поля зрения. Вращением кремальеры ф уста ни те параллакс' между изображением рейки и сетки нитей.

* Устранение параллакса

Параллакс отсутствует в том случае, когда изображение объекта и сетки нитей остаются неподвижными друг относительно друга при изменении положения глаза относительно окуляра. При наличии параллакса могут возникнуть большие ошибки измерений, поэтому устраните его с помощью кремальеры ф.

-б -

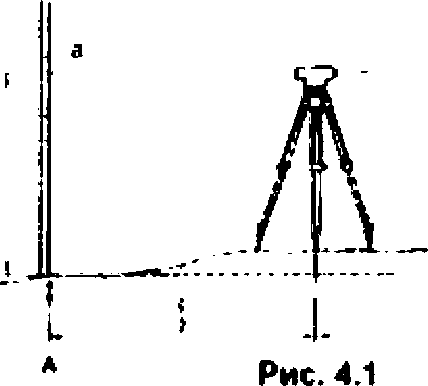

• 1) Установите прибор приблизительно посередине между точками А и В (Рис. 4.1) Примечание: Для контроля расстояний можно

использовать дальномерные нити сетки нитей. (См. стр. 10.)

Для более точных измерений установите прибор как можно ближе к середине расстояния между рейками, чтобы избежать ошибок, вызванных несовпадением визирных осей.

• 2) Установите рейку на точке А. Возьмите отсчет “а" (задняя рейка) по рейке на точке А.

• 3) Наведитесь на рейку, установленную на точке В и возьмите отсчет “Ь” (передняя рейка).

• 4) Разность отсчетов “а-b" является превышением ‘ТГ точки В относительно точки А. (Рис. 4.1)

h = а - Ь

= 1.735 м

- 1.224 м

= 0.511 м

Таким образом, точка В на 0.511 м выше точки А (Значение превышения будет отрицательным, если точка В ниже точки А.)

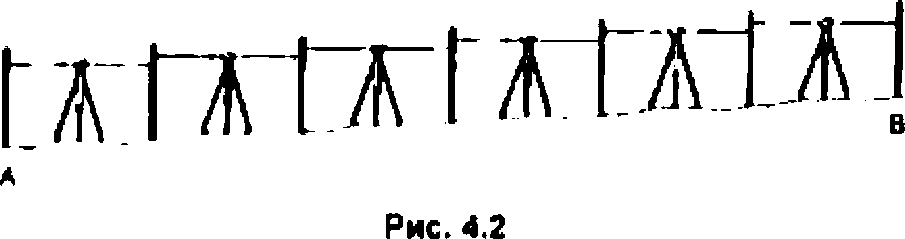

• 1) Разбейте расстояние на несколько секций и определите превышение для каждой секции.



• 2) Превышение между точками А и В вычисляется как сумма превышений по всем секциям.

Общая формула следующая:

Высота определяемой точки = высота известной точки + сумма отсчетов по задней рейке -сумма отсчетов по передней рейке.

Примечание: Данный простейший метод не позволяет выявить ошибки нивелирования. Надежнее выполнять измерения от точки А до точки В и обратно до точки А. В этом случае можно вычислить ошибку замыкания.

• 4.2 ИЗМЕРЕНИЕ ГОРИЗОНТАЛЬНОГО УГЛА

Оцифровка горизонтального круга произведена по часовой стрелке через каждые 10" (360°) или 10 гон (400 гон).

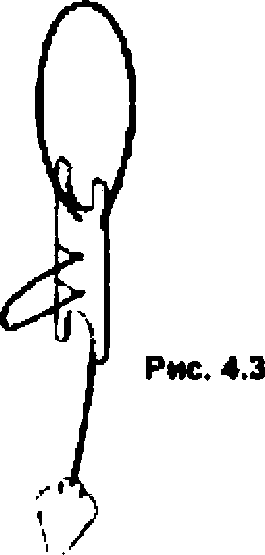

• 1) Используйте нитяной отвес (14) для точной установки инструмента над точкой

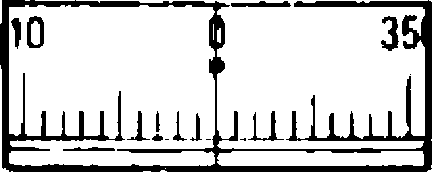

• 2) Иаведитесь на точку А и вращайте   гиризон1 ильный

круг ® До совмещения индекса Ф с отсчетом 0°.

Рис, 4,4

• 3) Изведитесь на точку U и возьмите отсчет. Пример: 92,5° (или гон)

  ICO UlLlllll 1

  ■■      —IT* ■ —< 1 ' ст* Z} ■

Нис 4,5

Дальномерные нити сетки нитей могут использоваться для измерения расстояний или для установки инструмента в центре линии между двумя точками.

1) Наведитесь на рейку и посчитайте количество сантиметровых делений ₽ между двумя дальномерными нитями. (Рис. 4.6)

Дальномерные нити

Сетка нитей

Рис. 4.5

2) Значение f эквивалентно расстоянию в метрах между рейкой и инструментом.

Если б равно 32 см, то горизонтальное проложение от центра инструмента А до рейки В составляет 32 м. (Рис. 4.7)

2 (ст)

Рис. 4.7

G (т)

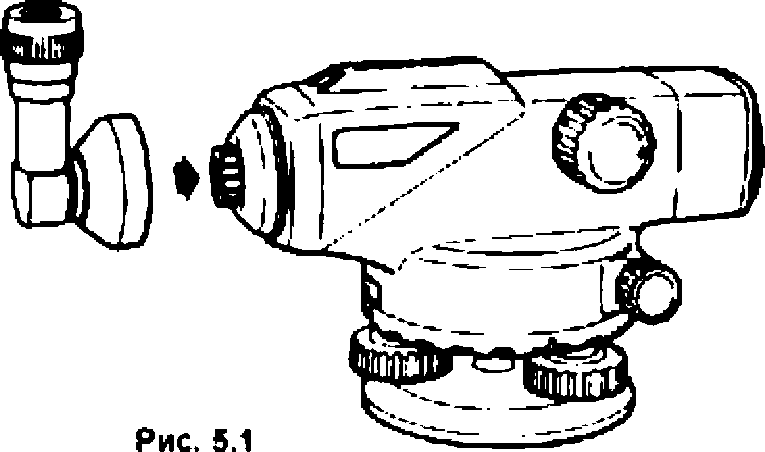

• 5.1 ДИАГОНАЛЬНАЯ НАСАДКА НА ОКУЛЯР DE22 Диагональную насадку на окуляр DE22 можно использовать для наблюдений в стесненных условиях.



• 1) Наденьте насадку DE22 на кожух юстировочных винтов сетки нитей ®

• 2) Придерживая DE22 за основание, сфокусируйте изображение сетки нитей, вращая для этого окуляр насадки DE22. Для фокусирования на рейке используйте клемальеруО нивелира.

6.1 круглый уровень

• 1) Используя   подъемные

винты 0 приведите пузырек в центр круглого уровня 0.

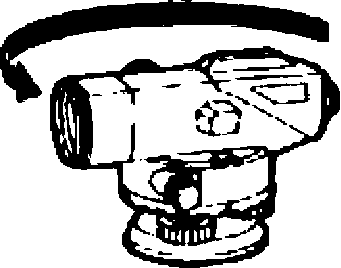

2} Поверните прибор на 180° (или 200 гон). (Рис. 6.1)

Пузырек не должен сместиться из центра. Если же он сместился, выполните следующие действия:

• 3) Устраните половину смещения пузырька с помощью подъемных винтов 0. (Рис. 8.2)

• 4) Устраните оставшуюся половину смещения вращением юстировочных винтов О уровня с помощью шестигранного ключа ©. (Рис. 6.3)

• 5) Повторяйте описанные выше действия до полного устранения смещения пузырька при повороте прибора.



  Рис. 6.1



  Подъемными винтами

  Рис. 6.2



  Юстировочными винтами

  Рис. $.3

• 1) Приведите пузырек в центр круглого уровня.

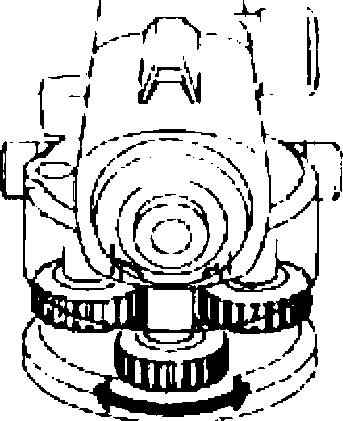

• 2) Наводитесь на четкую цель, после чего поверните подъемный винт на 1/8 оборота вправо или влево и проконтролируйте смещение горизонтальной нити сетки нитей нивелира относительно цели. Нить должна дернуться и вернуться на прежнее место.

  дЛиния [визирования

  1



  Рис. 6.4

Рекомендуется проверять поведение компенсатора прибора каждый раз перед началом работы.

Аналогичная поверка может быть выполнена следующим образом:

Приведите пузырек в центр круглого уровня.

При наблюдении четкой цели слегка стукните по ножкам штатива или корпусу прибора. Горизонтальная нить должна слегка дернуться и вернуться на прежнее место, указывая тем самым на нормальную работу компенсатора.

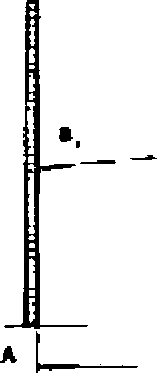

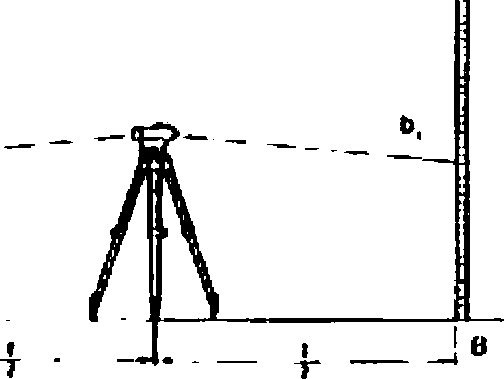

1) Установите прибор посередине между точками А и В. Возьмите отсчеты “аГ и “Ы". (Рис. 6.5)

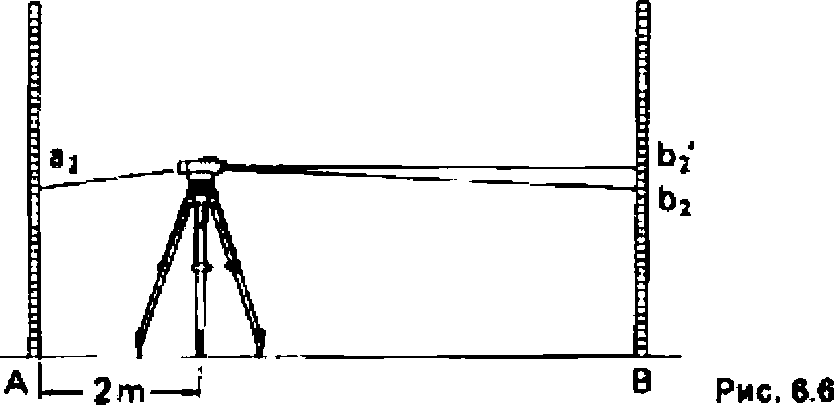

• 2) Установите прибор на расстоянии 2 м от точки

А. Возьмите отсчеты “а2" и “Ь2". (Рис. 6.6)

Оставьте зрительную трубу направленной на переднюю рейку.

Вычислите

Ь2’ = а2 - (а1 ■ Ь1)

Если Ь2' = Ь2, юстировка не требуется.

Если разность между Ь2* и Ь2 значительна, выполните юстировку в следующем порядке*

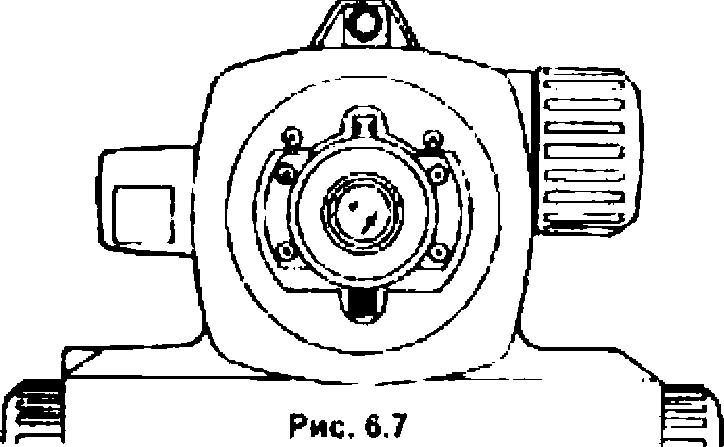

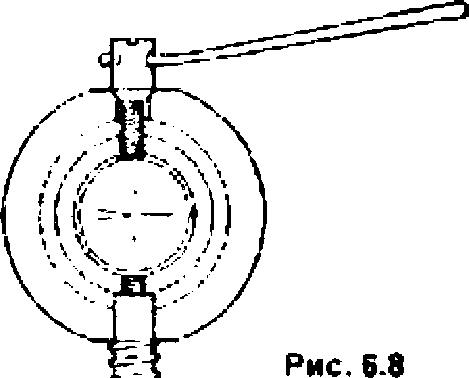

• 3) Снимите защитный кожух юстировочных винтов сетки нитей



• 4) Если разность между Ь2’ и Ь2 положительна (отрицательна), горизонтальная нить должна быть поднята (опущена), чтобы поднять горизонтальную нить, аккуратно затяните юстировочный винт с помощью юстировочной шпильки ф. Определите новое значение разности Ь2' - Ь2 и, в случае необходимости, повторите

юстировку.

(Чтобы опустить горизонтальную нить, ослабьте юстировочный винт аналогичным образом)

• 1) Нивелир C300/C310/С320/С330 является точным прибором. Обращайтесь с ним аккуратно и оберегайте его от сильных толчкое и вибрации.

• 2) Никогда не ставьте инструмент непосредственно на грунт.

• 3) Если вы оставляете прибор на штативе, закройте объектив крышкой ©, а сам инструмент накройте виниловым чехлом © входящим в комплект поставки.

• 4) Для очистки плавстикового футляра используйте нейтральные моющие средства или воду. Не протирайте футляр органическими растворителями.

• 5) При укладке нивелира в пластиковый футляр помещайте все принадлежности в отведенные для этого места.

Изображение Диаметр объектива

Увеличение Угол поля зрения Разрешение Минимальное фокусное расстояние Коэффициент нитяного дальномера Постоянная поправка Горизонтальный круг Диаметр

Цена деления Компенсатор

Диапазон работы Круглый уровень

Цена деления

С КО на 1 км двойного хода

Размеры (Д) х (Ш) х (В) Вес инструмента Вес футляра (с лринадл.)

СЗоо/ СЗ10/СЗ20/ СЗзо

215 мм

Прямое

36 мм (СЗоо/СЗю)

32 мм (СЗго/СЗзо)

28х / 26х / 24х / 22х 1°25' (2.5 м на 100 м)

3.5" / 3.5" / 4.0" / 4.0"

0.3 м (от центра инструмента) 1:100

О

103 мм

1 ’ или 1 гон

± 15‘

10 /2 мм

+ 2.0 мм

215 х 130 х 135 мм

1.83/1.83/1.80/ 1.80 кг

1} Перед работой проверяйте состояние штатива.

• 2) Насухо протирайте инструмент, если в процессе работы на него попала влага.

• 3) Всегда очищайте инструмент перед его укладкой в футляр. Линзы объектива требуют особого ухода. Сначала удалите с него частицы грязи и пыли с помощью чистой тряпочки. Затем протрите объектив чистой тряпочкой или специальной тканью, предварительно подышав на него.

• 4) В случае обнаружения проблем с вращающимися частями инструмента, винтами или оптикой, обратитесь к дилеру фирмы Sokkia.

• 5) Храните прибор в сухом помещении с постоянной температурой.



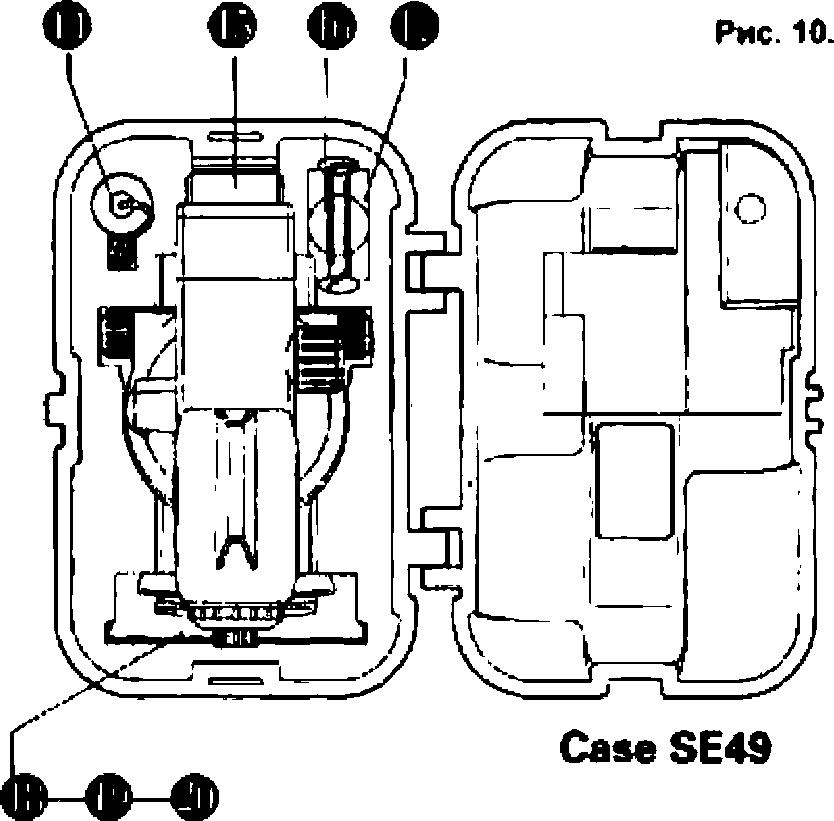

  СЗ00/СЗ10/СЗ20/СЗ30



Нитяной отвес

Крышка объектива .

Шестигранный ключ

Юстировочная шпилька

Виниловый чехол.

Тряпочка для протирки

Руководство по эксплуатации...........

Настоящие методические указания (согласованы с ГЦИ СИ РОСТЕСТ-МОСКВА) распространяются на нивелиры с компенсатором С300/С310/С320/С330, предназначенные для определения превышений методом геометрического нивелирования по вертикальным рейкам, и устанавливают методику их первичной и периодической поверки. Межповерочный интервал периодической поверки -1 год.

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1: Операции поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2

Таблица 2: Средства поверки

Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящих методических указаний.

К проведению поверки допускаются лица, изучившие эксплуатационные документы на нивелиры, имеющие достаточные знания и опыт работы с ними и аттестованные в качестве поверителя органом Государственной метрологической службы.

При проведении поверки нивелиров, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на нивелиры и поверочное оборудование, правилам по технике безопасности, действующие на месте проведения поверки, и правилам по технике безопасности при

производстве топографо-геодезических работ ПТБ-73 (Изд. "Недра", М.,1973г.).

При проведении поверки должны соблюдаться в лаборатории следующие нормальные условия измерений:

• • температура окружающей среды ,°С..........(20±10)

• • относительная влажность воздуха, %..не более 80

• • атмосферное давление, кПа (мм рт.ст.)...............

................................................84,0.. 106,7 (630. 800)

• • изменение температуры окружающей среды во

время поверки, °С...................................не более 2

• • полевые измерения должны проводиться при отсутствии осадков, порывов ветра и колебаний изображения в зрительной трубе;

• • приборы должны быть защищены от прямых солнечных лучей.

11.6 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

■ проверить наличие действующих свидетельств о поверке на средства поверки;

• • нивелир и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

• • нивелир должен быть выдержан в лабораторном помещении не менее 1ч.

• • нивелир и эталоны должны быть установлены на специальных основаниях (фундаментах), не подвергающихся механическим (вибрация, деформация, сдвиги) и температурным воздействиям.

11.7 ВЫПОЛНЕНИЕ ПОВЕРКИ

При внешнем осмотре должно быть установлено соответствие нивелира следующим требованиям:

• • отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики нивелира;

• • наличие маркировки и комплектности согласно требованиям эксплуатационной документации на нивелир;

• • оптические системы должны иметь чистое и равномерно освещенное поле зрения.

При опробовании должно быть установлено соответствие нивелира следующим требованиям:

• • отсутствие качки и смещений неподвижно соединенных деталей и элементов нивелира;

• • плавность и равномерность движения подвижных частей нивелира;

• • определение правильности установки установочного круглого уровня (определение отклонения от параллельности оси установочного круглого уровня и вертикальной оси вращения нивелира) подъемными винтами нивелира привести пузырек установочного уровня на середину (нуль-пункт), повернуть верхнюю часть нивелира на 180° и оценить смещение пузырька уровня, которое при правильной установке уровня не должно превышать 0,5 деления;

• * определение правильности установки сетки нитей зрительной трубы (определение отклонения от вертикальности вертикальной нити сетки нитей):

привести нивелир в рабочее положение и навести зрительную трубу на нить отвеса, совместить верхний край вертикальной нити сетки нитей с нитью отвеса и оценить расхождение нижнего края вертикальной нити сетки нитей с нитью отвеса, которое при правильной установке сетки нитей не должно превышать 0,5 толщины нити сетки нитей;

• • Определение отклонения от перпендикулярности вертикальной и горизонтальной нити сетки нитей: привести нивелир в рабочее положение и навести край горизонтальной нити сетки нитей на визирную марку, с помощью наводящего винта перевести изображение марки к другому краю горизонтальной нити сетки нитей и оценить смещение марки с горизонтальной нити, которое не должно превышать 0.5 толщины нити сетки нитей.

11 7.3.1 Определение наклона вертикальной оси нивелира

Наклон вертикальной оси нивелира определяется с помощью накладного уровня, закрепленного на корпусе нивелира. Следует определять наклон вертикальной оси нивелира поворачивая его верхнюю часть через 60° вокруг вертикальной оси по ходу и против хода часовой стрелки (прямой и обратный ход). Наибольшую разницу показаний накладного уровня в прямом и обратном ходе принять за изменение наклона вертикальной оси нивелира

Изменение наклона вертикальной оси нивелира не должно превышать 30".

11.7.3 .2 Определение цены беления установочного уровни

Цена деления установочного уровня определяется на экзаменаторе. Она равна углу наклона оси нивелира, задаваемого экзаменатором, при котором пузырек уровня смещается на 2 мм. Следует выполнить не менее двух определений и сроднее арифметическое значение принять за окончательный результат

Цена деления уровня не должна превышать 107 2мм.

• 11.7.3.3 Определение диапзона работы компенсатора

Диапазон работы компенсатора определяется на экзаменаторе путем определения наибольшего угла наклона оси нивелира вперед, назад, вправо и влево от среднего положения, при котором компенсатор обеспечивает стабилизацию визирной оси нивелира.

Диапазон работы компенсатора должен быть не менее ±15'.

• 30.7.3.4 Определение систематической погрешности компенсатора на 1' наклона нивелира

Систематическая погрешность компенсатора на 1' наклона нивелира определяется с помощью экзаменатора, автоколлиматора и вычисляется по выражению: где

ст - систематическая погрешность компенсатора на 1* наклона оси нивелира [71 *];

bf - положение горизонтальной нити сетки нитей тахеометра до начала наклона вертикальной оси тахеометра, отсчет по автоколлиматору ["]; b₂ - положение горизонтальной нити сетки нитей тахеометра после наклона вертикальной оси тахеометра, отсчет по автоколлиматору ["];

Р • угол наклона оси тахеометра задаваемый экзаменатором ['].

Следует выполнить определение систематической погрешности компенсатора на 1' наклона оси нивелира при наклоне оси нивелира вперед, назад, вправо и влево от среднего положения и среднее арифметическое значение принять за окончательный результат.

Систематическая погрешность компенсатора не должна превышать ± 0,5".

• 30.7.3.5 Определение допустимого среднего квадратического отклонения установки пинии визирования

Допустимое среднее квадратическое отклонение установки линии визирования определяется с помощью автоколлиматора. Следует выполнить не менее трех серий измерений положения линии визирования нивелира, каждая из которых состоит из пяти отсчетов по автоколлиматору, выполненных после последовательных наклонов нивелира подъемными винтами трегера вперед, назад, вправо. влево и приведения пузырька круглого уровня в нуль-пункт. В соответствии с ГОСТ 8.207-76 "Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений" определить среднее квадратическое отклонение (СКО) установки линии визирования.

СКО установки линии визирования не должна превышать ±0,5"

• 30.7.3.6 Определение времени затухания колебаний компенсатора

Время затухания колебаний компенсатора определяется секундомером путем измерения промежутка времени от начала колебаний изображения в поле зрения зрительной трубы нивелира, возникшее от ударного воздействия на корпус прибора, до его полного успокоения. Следует выполнить серию из 10 измерений и среднее арифметическое значение принять за окончательный результат.

Время затухания колебаний компенсатора не должно превышать 2 сек.

30 7.3.7 Определение значения угла между визирной осью зрительной трубы и горизонтальной линией (угол i)

Значение угла между визирной осью зрительной трубы и горизонтальной пинией определяется с помощью эталонного нивелира типа Н-05. Поверяемый нивелир следует установить соосно с эталонным нивелиром и оценить не совмещение их горизонтальных нитей. Значение угла i должно быть не более 10", с учетом погрешности эталонного нивелира.

• 30.7.3.8 Определение смещения линии визирования, вызываемое перефокусировкой зрительной трубы

Смещение линии визирования, вызываемое перефокусировкой зрительной трубы определяется с помощью разноудаленных визирных целей (не менее 10 шт.) в диапазоне 1..100 м, высоты которых определены с помощью высокоточного нивелира типа Н-05. Следует с помощью поверяемого нивелира определить высоты визирных целей и сравнить их с эталонными значениями. Разность высот не должна превышать значений, соответствующих смещению линии визирования на величину не более ±4,0".

• 30.7.3.9 Определение коэффициента нитяного дальномера

Коэффициент нитяного дальномера К определяется с помощью теодолита и вычисляется по выражению:

К = ct?P

где р - угол, измеренный теодолитом между дальномерными штрихами нивелира с погрешностью не более 2".

Следует выполнить не менее двух определений коэффициента нитяного дальномера и среднее арифметическое значение принять за окончательный результат.

Коэффициент нитяного дальномера должен быть 100±1.

• 30.7.3. ^Определение асимметрии дальномерных штрихов сетки нитей

Асимметрия дальномерных штрихов определяется с помощью теодолита и вычисляется по выражению:

с/яР1 - с/^р, и = -----------

2

где Р| 2 - угол, измеренный теодолитом между дальномерными штрихами нивелира и средним штрихом сетки нитей с погрешностью не более 2“. Следует выполнить не менее двух определений асимметрии дальномерных штрихов сетки нитей и среднее арифметическое значение принять за окончательный результат.

Асимметрия дальномерных штрихов сетки нитей не должна превышать 0,2.

• 30.7.3.11 Определение значения постоянного слагаемого дальномера

Значение постоянного слагаемого дальномера определяется с помощью рулетки измерительной. Следует растянуть рулетку, над нулевым штрихом уста-новить штатив с нивелиром и, установив нивелирную рейку на отметку 3..5 м, измерить это расстояние нивелиром. Разность между показанием нивелира и измеряемым отрезком по рулетке принимается за значение постоянного слагаемого нивелира. Значение постоянного слагаемого дальномера не должно превышать 0 ± 0,05 м.

• 30.7.3.12 Определение наименьшего расстояния визирования

Наименьшее расстояние визирования определяется с помощью нивелирной рейки из комплекта нивелира путем нахождения наименьшего расстояния между нивелиром и нивелирной рейкой, при котором обеспечивается четкое изображение рейки. Наименьшее расстояние визирования не должно превышать 0,3 м.

• 30.7.3.13 Определение допустимого среднего квадратического отклонения измерения горизонтального угла

Допустимое среднее квадратическое отклонение измерения горизонтального угла определяется путем многократного измерения горизонтального угла (90±30)°, задаваемого двумя автоколлиматорами, двумя приемами с перестановкой лимба нивелира через 60° Обработка результатов измерений проводится в- соответствии с ГОСТ 8.207-76 "Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений".

Среднее квадратическое отклонение измерения горизонтального угла не должно превышать ± 0,1^е.

30.7 3 14Определение допустимого среднего квадратического отклонения измерения превышения на станции

Допустимое среднее квадратическое отклонение измерения превышения на станции определяется на высотном стенде путем многократного измерения превышения между двумя закрепленными точками, расположенными на расстоянии 50.. 100 м от точки стояния прибора. Измерения выполняют тремя сериями, каждая из которых состоит из десятикратного определения превышений между закрепленными точками.

Обработка результатов измерений проводится в соответствии с ГОСТ 8.207-76 “Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений".

Среднее квадратическое отклонение измерения превышения на станции не должно превышать ±1,5 мм

30.7.3.15 Определение допустимого среднего квадратического отклонения измерения превышения на 1км двойного нивелирного хода

Допустимое среднее квадратическое отклонение измерения превышения на 1 км двойного нивелирного хода определяется на высотном стенде в соответствии с ГОСТ 10528-90 п.п 4.3.

Среднее квадратическое отклонение измерения превышения на 1 км двойного нивелирного хода не должно превышать ± 2 мм

Результаты поверки оформляются протоколом, составленным в виде свободной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики с указанием предельных числовых значений результатов измерений и их оценки по сравнению с предъявленными требованиями.

При положительных результатах поверки (нивелир удовлетворяет требованиям настоящей методики), нивелир признается годным к применению и на него выдается свидетельство о поверке установленной формы с указанием фактических результатов определения метрологических характеристик.

При отрицательных результатах поверки (нивелир не удовлетворяет требованиям настоящей методики). нивелир признается непригодным к применению и на него выдается извещение о непригодности установленной формы с указанием основных причин.

BOKKlA СО , LTD* 1SO9»1 CERTIFIED «00*0557) HTTP iWWVWSO KKtA CO - JP/E NGUSH 70-2B. ASAHCHO 3-CHDME. MACHIDA -TOKYO. 1B4-0023 JAHAN

INTE RNATIONAI. OEPT PHONE «B1-427-29.'-M8. FAX +61-427.29.1930

SOKKIA CORPORATION Bin Barton PO Вая 2934 Oveitjf-4 Pa* Kansas -$6201 U.S.A. Phon« +1 91^^^4»^DOFbi +1-913-C974J188

SOKKIA CENTRAL * SOUTH AMERICA CORPORATION 1200 N -W 7Bin Avenue, Suite

109 Miami Horwa. 33126 USA . Pttar*» n.305-599-4701 Fax + 1-ЗД5-59Э-4703

SOKKIA CORPORATION (CANADA) 1050 Stray Caul. Mi^ssa^». Ontana

L4W2K8 Canada, Phone *1-905 23d 56Ю Ган + 1905-2^-^3

AGL CORPORATION 7702 Rwlrnacd Read . PO Box 189. Jacksonville АЛалт . 77078 USA. Phone - 1-501             4 1-5O1-982-6880

SOKKIA PTV. LTD, Rydalmere Metro Ceftlm. Unit 79 . 3S-46 South St. Ryoalrnere. NSW 2116 Auatralie P*one *61 2 96ЭВ-ОЗД5 Fa *61-2-9636-3933

SOKKIA WESTERN AUSTRALIA PTY . LTD. (Perth) Unit 2-4 Poe I St. Osborn Path. WA

61-7 Amlralia Phone ♦6V6-9231-0133 Fax *61 BO201-0206

SOKKIA NEW ZEALAND 20 Gonaiet^;anon Orrve. С PO . So* 4464 Mrnrarqji Bay Auckland. iC Auckland. Naur Zealand Pww *64 B 479-3064 Fat *64-9-479-3065

SOKKIA B.V. Sul>ne*scart DeWari Оата1ш**ед 1 1332 EAAirnaia P.O. Box 1292. 0300 BG Avnea Th Nethertanda. Phone +31-36-53 22.860 Fan *31-36-53 26 241

SOKKIA LTD. Datum House Etactra VAty Crewe Business P«K Crewe. CbMlhre. CW1 677 United Kingdom Ptone *44-1270.25 05 .25 Fax *44-1270-25. 05 33

SOKKIA B.V. Nladertaaaung Deutschland Ander Wbchalabnik 25. 50996- Kdtn iRodenkirchant Germany. Ptarm Ый-22^:^.2?-60 Fax +49-7236-6 26 75

BLINKEN A.S. Poalboka 122, Oaft'len 4. IM 1620 Gruavik Norway,

Phon a «47-69-36 09 10 Fan *47-69-36 09 20

SOKKIA spot. e - r. a. Skroupovo rkAhsIl 1255/9 130 00 Praha 3 Czech Repubhc,

Phone +420-7-6273126 Hax +420-2-6273895

SOKKIA 8.A. Rue CDp^^^alc 3B67D Chesде-SlJ^Rnйna. France.

Tel D4.72.49.03-03. Fur 04 -72 49 23 76

SOKKIA 3-R.L Via Alierx 22. 20159 M la no, Italy- Phone +3&2-66.B03 803

Fax >392-66.803- 604

SOKKIA N.VJS.A,, Doomveid Авае 3 Nr 11-81, 1731 Zt?lliH {Brr^^as^), Betgi#

Tel: 02-466 62 30. Fax - 02-466.83 00

SOKKIA KFT. Legs2Mgyar U 17 3 cm, 7622 Pecs. Hungary,

Phone *36.72-226.638 Fax +38-72-324 -636

BOKKlA KOREA CO.,LTD. Rm 401, Kwan Sea Blog, 561-20 Smsa-dong. Kangnam-ku, Seoul - Rapublic ot Korea. Phone +62-2-514-0491 Fax +B2-2-51404B5

SOKKIA SINGAPORE PTE, LTD. 401 Commonwealth Drive, -#0641 Haw Par Tedtnoceeve 149598 Singapore Phone +66-479-3866 Fax j3S79)966

SOKKIA (M| SDN. BHD. No 66 Jalan SS 24/^ Taman Megoh 47301 Petalng Jay» , Setangor Oaiul Fhaan, -Malayele. Plwne «50-3-7052187 Fa» +0-3-7054069

SOKKIA HONG KONG CO.JLTO. Rm 1416 Shelm Galena 18-24 Shan MaSlreel Fc Tan New lemtor«t. Hong Kong Phone *852-2-69102B0 Fax +652-2-6930543

SOKKIA PAKISTAN -(PVT) LTO. MUGHAL IYA Centre Atorna Ra$№ Turah Kd

B* 'N*Wirth N^mtahad - KarecN 747Q0 Pettatan. Phone +92-21-6644824

Fax -92-21-6645445

SOKKIA GULF PO Box 480V Duba, UAE. Plane +971-4-60565 Fax +9ПМ694467 SOKKIA RSA PTY, LTD. PO Box 79B6 - Hctnopmeer 0046 Republic ol South Atnca Phone «2Л 12-683. 7999 Fax +77-12-M3-4039

SOKKIA CO - ,LTO. SHANGHAI R£P, Office 4F Bldg No i -1299 Minn-Ho Road Ptetong JSwaao Едой Pnramrg Zone Slanghei 2C12O6 People'a Republic ot China. Prune +6621 -S8345W4Fm +86 21-56348092

SOKKIA CO., LTD. IS09001 certified \JOA-0557), blip «'Aeww tokkia.GO jfHcngltoh 20-28 A&Bhicnci S-Chocne Machioa Tokyo, 194-0023 Japa'i lnlama№<mei вцр! RhpHW *61-427*29-1646 l4X -ft М2 7-29* 1830

SGKMiA BAf. EumpesH heed office, PO Вак 1292 1300 BG Almere, l>a NeJhxtendi Tel >31 (C136-53 22 ЯЯЗ, Fax *3' (0136-43 26 241

2nd Ml 0143102   РЙИМ »n Rum4

О 2D0C SOKKIA CO. LTD
