Методика поверки «Счетчик газа СГБM-1,6» (г.р.27702-07)

Руководитель ГЦИ СИ -директор ФГУП ВНИИР

В.П. Иванов

г.

Рекомендация

Государственная система обеспечения единства измерений

Счетчик газа СГБМ-1,6

2006 г.

Пойл.

№докум-

"'е/./ас'б

Настоящая рекомендация распространяется на счетчик газа СГБМ-1,6 (далее счетчик), предназначенный для измерения и учета прошедшего через счетчик объема газа для коммунальных нужд и устанавливает методы и средства первичной и периодической поверок счетчика.

Межповерочный интервал - 12 лет.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

  nJ В s в g

  525

  ffl

  БИ

  3

  S

  в а

  Изм	Лист	№докум.	Псдп.	Jara

  ПДЕК.407292.001 И1

Таблица 1

• 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.

  Наименование



  • 1. Вакуумметр

  • 2. Микросопла критические

  ВП4-УУ2

  МСК

  3. Барометр-анероид

  • 4. Секундомер_____

  • 5. Установка пове

  рочная автоматизированная УПАСГ-1,6_____________________

  • 6. Стенд для провер-ки на герметичность

  М-110

  СОН пр-2а-2-010

  ПДЕК.441462.00

  1

  4410.6422

  Таблица 2

  Класс точности, цена деления, погрешность

  КТ 1,5; ЦД 0,02

  КТ 0,25

  ЦД 1,0 мм рт. ст.

  КТЗ;ЦД0,2 с.

  ПГ ±0,5%



  Пределы измерения

  -1 ...о кгс/см^ Qi=0,04 м’/ч Q2=O,1 м^/ч Q5=1,6 м^/ч 0...800 мм рт. ст.

  0...30 мин.

  0,04... 1,6 м’/ч

Примечание:

• 1. Допускается применение других средств измерений (далее СИ) с характеристиками, не уступающими указанным, аттестованных (поверенных) в установленном порядке.

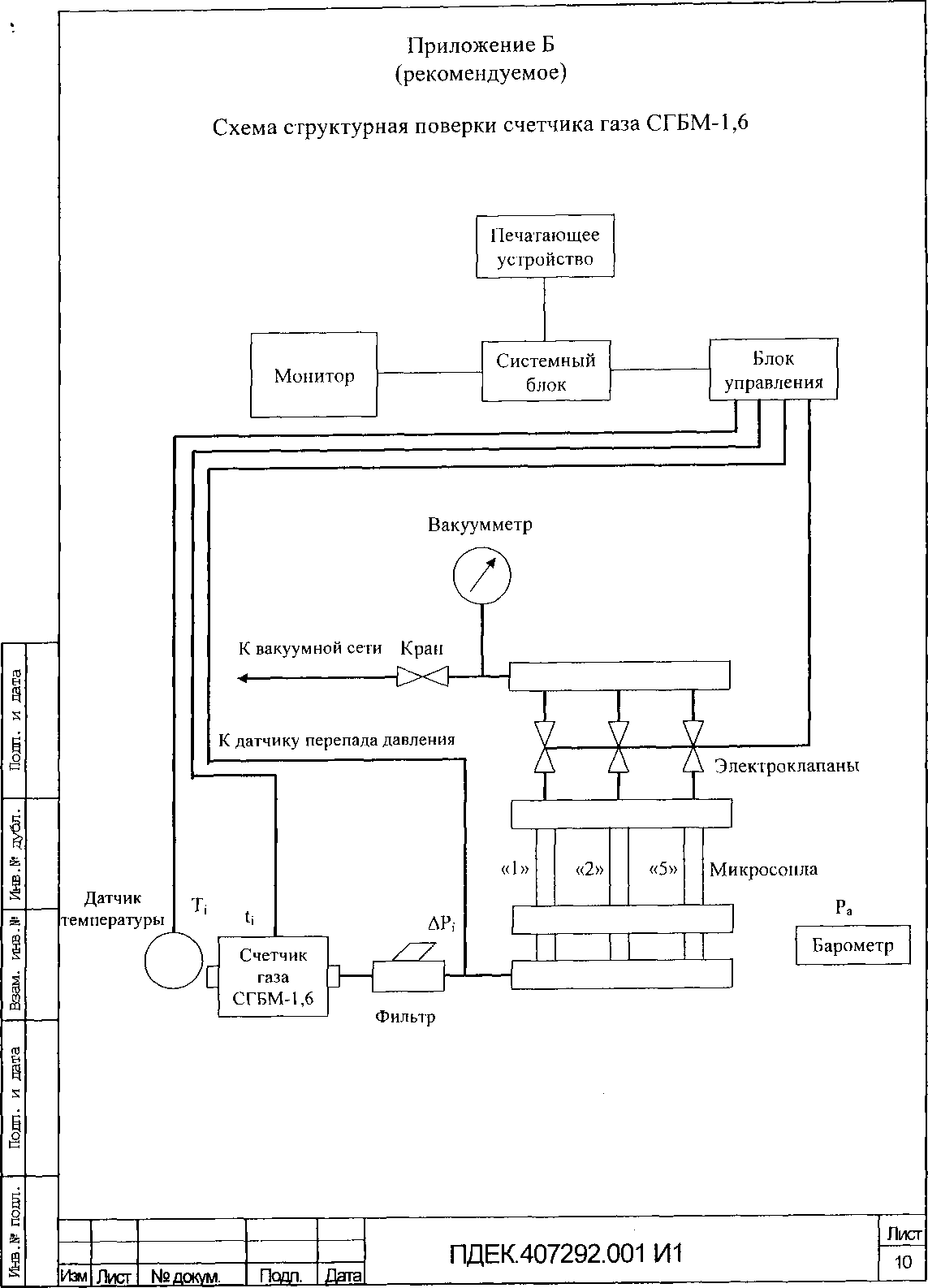

• 2. Схема поверки счетчика приведена в приложении Б.

• 3. Точное значение расхода в поверочных установках с микросоплами определяется применяемыми микросоплами и указывается в свидетельстве о поверке микросопла.

  z:

  OJ ь а

  S

  1

  Изм	Лист	№док/м.	Псдп.	Цата

  ПДЕК.407292.001 И1

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• -  поверочной средой является воздух;

• -  температура окружающего воздуха и поверочной среды 20 ± 10°С;

• -  изменение температуры в течение одной поверки не должно превышать ± 1°С;

• -  относительная влажность воздуха, не более 80 %;

• -  атмосферное давление                       от 84 до 106 кПа;

• -  счетчик и средства поверки выдерживают до начала проведения поверки в помещении, где проводят поверку, не менее трех часов.

• 4.1 К поверке счетчика допускаются поверители, прошедшие аттестацию в соответствии с ПР 50.2.012 и имеющие квалификацию и опыт работы в данной области, прошедшие инструктаж по технике порядке.

• 5.1 При проведении поверки должны требования:

• - монтаж и демонтаж счетчика в измерительную линию должен производится согласно его эксплутационной документации;

• -  все металлические части рабочего места, корпус блока управления клапанами и системный блок ПЭВМ должны быть заземлены;

• -  персонал должен быть изолирован от пола (земли), т.е. под ногами иметь антистатический коврик и работать с антистатическим браслетом.

• 6.1 Внешний осмотр

  CQ

  (О

  I

  S ё g

  i

  гз

При внешнем осмотре должно быть установлено соответствие счетчика следующим требованиям:

• -  отсутствие видимых повреждений, препятствующих правильному снятию показаний жидкокристаллического индикатора счетчика газа;

• -  наличие товарного знака, знака класса точности, порядкового номера и года изготовления;

• -  цена деления ЖКИ 0,001 м’ (устанавливается по положению знака точки на ЖКИ отсчетного устройства);

• -  наличие пломб на местах, определяемых технической документацией на поверяемый счетчик.

  Иэм	Лист	№докум.	Подл.	Дата

  ПДЕК407292.001 И1

• 6.2 Опробование

6.2.1 Проверка герметичности

Счетчик должен быть герметичным. Для проверки герметичности счетчик; устанавливают на стенд для проверки на герметичность согласно приложению А;

закрывают вентили "1", "2", "3";

открывают редуктор и устанавливают по манометру избыточное давление 10 кПа (0,1 кгс/см^);

плавно открывают вентиль "1", затем вентиль "2"; контролируют показания манометра водяного; закрывают вентиль "2", затем вентиль "1" и открывают вентиль "3"; убеждаются, что не наблюдается падение давления по манометру водяному в течение не менее 1,5 минут.

Если избыточное давление за 1,5 минуты не понижается, то счетчик считают герметичным.

• 6.2.2 Опробование на функционирование

  1)

  2)

  • 3)

  • 4)

  5)

  счетчик устанавливают на установку поверочную по схеме согласно приложения Б;

  устанавливают показания вакуумметра в пределах -0,1.. .-0,08 МПа; включают на блоке управления клапанами расход 1,6 м^/ч (сопло «5»); измеряют секундомером интервал времени между сменой показаний индикатора;

  время между двумя срабатываниями последнего разряда индикатора должно быть в пределах от 1,8 до 2,7 секунд.

6.3 Определение метрологических параметров

• 1) Выбрать на мониторе ЭВМ в каталоге программ программу «powerka». Ввести в таблицу значения коэффициентов сопел и атмосферное давление;

• 2) Подключить идущий от блока управления кабель с разъемом к электронному блоку счетчика газа;

  CQ

• 3) Запустить программу «powerka».

При запуске программы установка автоматически определяет относительную погрешность счетчика на «1», «2» и «5» поверочных расходах;

• 4) После завершения измерений параметров счетчика на экран выводятся значения относительной погрешности на «1», «2» и «5» расходах;

  Изм	Лист	№докум.	Подл.	Дата

  ПДЕК.407292.001 И1

• 5) Значение относительной погрешности не должно превышать:

на «1» и «2» расходе                        ± 3,0%;

на «5» расходе для класса точности 1,0        ± 1,0%;

для класса точности 1,5        ±1,5%

Допустимое значение потери давления на расходе «5» (1,6 м’/ч) не более 160 мм вод. ст.

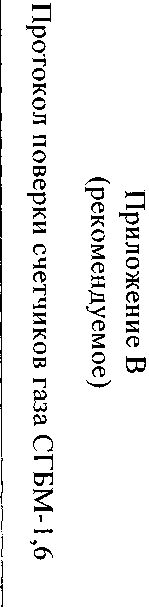

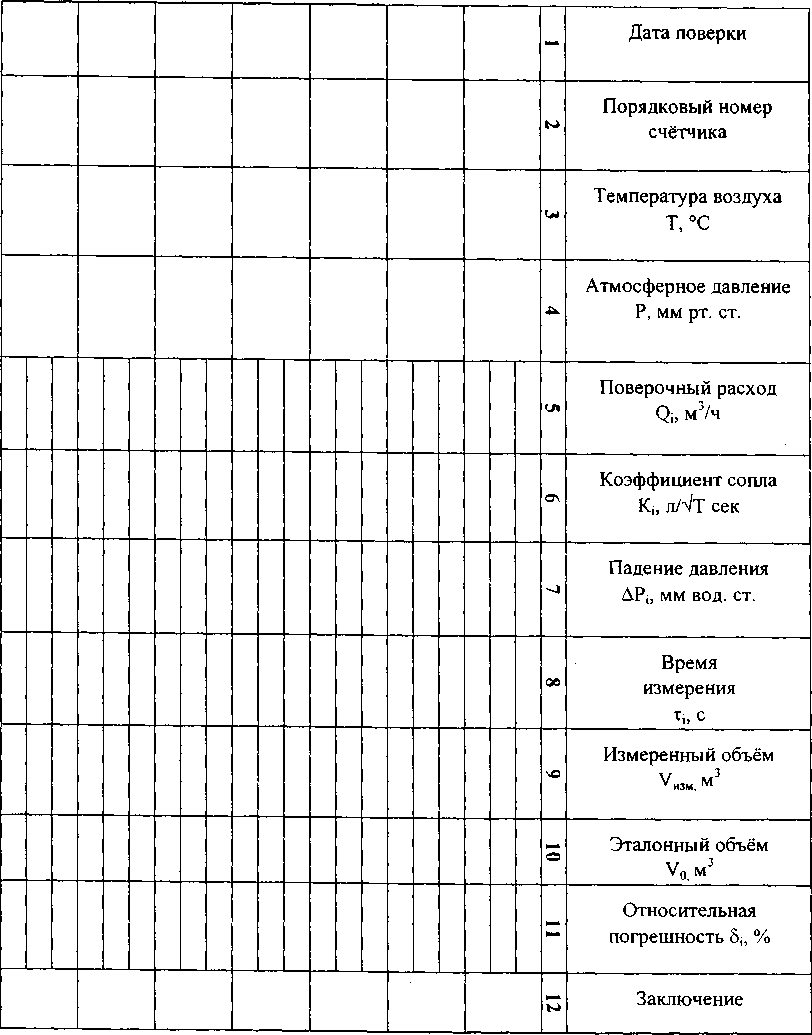

• 6) Результаты измерений автоматически заносятся в протокол поверки счетчиков газа СГБМ-1,6, форма которого приведена в приложении В.

• 7.1  Счетчик, прошедший поверку и удовлетворяющий требованиям настоящей методики, признают годным.

Пломбы с оттиском поверительного клейма ставят в местах, определенных конструкторской документацией.

• 7.2 Положительные результаты первичной поверки оформляют записью в паспорте и оттиском поверительного клейма.

• 7.3  Положительные результаты периодической поверки оформляют свидетельством о поверке, форма которого приведена в Приложении 1 ПР 50.2.006-94.

• 7.4 Счетчик, не удовлетворяющий требованиям настоящей методики, к эксплуатации не допускается.

Приложение А

(рекомендуемое)

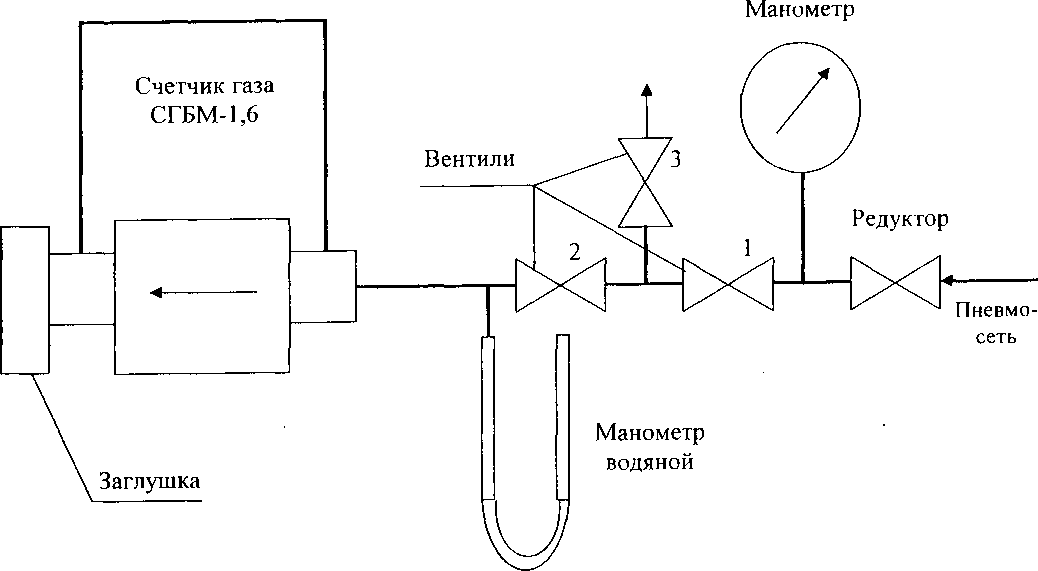

Схема структурная проверки герметичности счетчика газа СГБМ-1,6

I

:=
