Методика поверки «Эквивалент сети LI-325C» (651-19-019 МП)

УТВЕРЖДАЮ

Первый заместитель

МЕТОДИКА ПОВЕРКИ

651-19-019 МП

р.п. Менделееве) 2019 г.

стр.

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика распространяется на эквивалент сети LI-325C (далее - эквивалент сети), изготовленный корпорацией «Com-Power Corporation», США, и устанавливает объём, методы и средства первичной и периодической поверок.

Интервал между поверками - один год.

При проведении поверки необходимо руководствоваться эксплуатационной документацией на эквивалент сети «Эквивалент сети LI-325C. Руководство по эксплуатации» (LI-325C РЭ).

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1 - Операции поверки

• 1.2 Поверка эквивалента сети осуществляется в полном объеме. Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

• 2.1 При проведении поверки должны применяться средства поверки, указанные в

таблице 2.1.

Таблица 2.1- Средства поверки

• 2.2 Применяемые при поверке средства измерений (СИ) должны быть поверены.

• 2.3 Допускается применение других средств поверки, обеспечивающих определение метрологические характеристики с требуемой точностью.

• 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и аттестованные на право проведения поверки.

• 4.1 При проведении поверки следует соблюдать требования ГОСТ 12.3.019-80 и требования безопасности, устанавливаемые эксплуатационной документацией на поверяемый эквивалент сети и используемое при поверке оборудование.

• 5.1 Поверку проводить при условиях:

• -   температура окружающего воздуха (20±5) °C,

• -   относительная влажность окружающего воздуха от 30 до 80 %,

• -   атмосферное давление от 84,0 до 106,7 кПа,

• -   напряжение сети питания (220±22) В

• -    частота сети питания (50± 1) Гц.

• 6.1 Поверитель должен изучить эксплуатационные документы на поверяемый эквивалент сети и используемые средства поверки.

• 6.2 Перед проведением поверки используемое при поверке оборудование должно быть подготовлено к работе в соответствии с эксплуатационной документацией на него.

• 7.1 Внешний осмотр

  • 7.1.1 Перед распаковыванием эквивалент сети необходимо выдержать в течение 4 ч в теплом сухом помещении при температуре окружающего воздуха от плюс 15 до плюс 25 °C.

  • 7.1.2 Распаковать эквивалент сети, произвести внешний осмотр и установить выполнение следующих требований:

• -   соответствие комплектности и маркировки эквивалента сети пункту LI-325C РЭ;

• -   отсутствие видимых механических повреждений (в том числе дефектов покрытий), при которых эксплуатация недопустима;

• -   отсутствие ослабления крепления элементов конструкции;

• -   отсутствие изломов и повреждений кабелей.

• 7.1.3 Результаты поверки считать положительными, если указанные в 7.1.2 требования выполнены, надписи и обозначения маркировки эквивалента сети имеют четкое видимое изображение. В противном случае дальнейшие операции не выполняют, а эквивалент сети признают непригодным к применению.

• 7.2 Опробование

  • 7.2.1 Подключить разъем питания на задней панели эквивалента к сети 220 В 50 Гц.

  • 7.2.2 Измерить с помощью мультиметра 34401А напряжение на выходе EUT.

  • 7.2.3 Результаты опробования считать положительными, если полученные значения напряжения составляют (220±22) В.

• 7.3 Определение рабочего диапазона частот, коэффициента калибровки и погрешности коэффициента калибровки

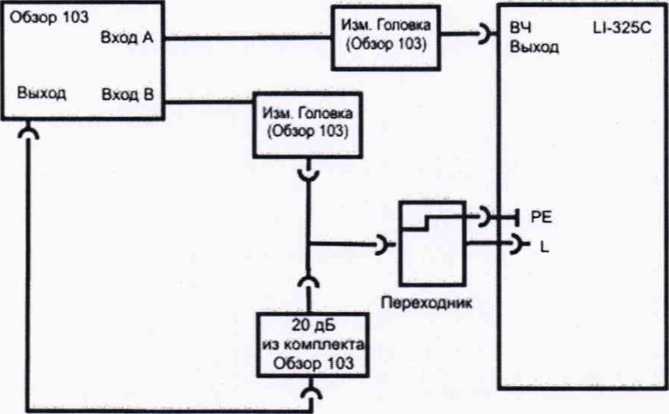

  • 7.3.1 Собрать схему, приведенную на рисунке 1.



Рисунок 1

• 7.3.2 Измерить коэффициент передачи Квх, дБ (канал А) и Квых, дБ (канал В) на частотах в соответствии с таблицей 7.1.

Таблица 7.1

7.3.3 Рассчитать коэффициент калибровки К, дБ по формуле (1):

К— Квх -Квых

• 7.3.4 Результаты измерений и вычислений занести в таблицу 7.1.

• 7.3.5 Повторить п.п. 7.3.1-7.3.5 для второго измерительного блока.

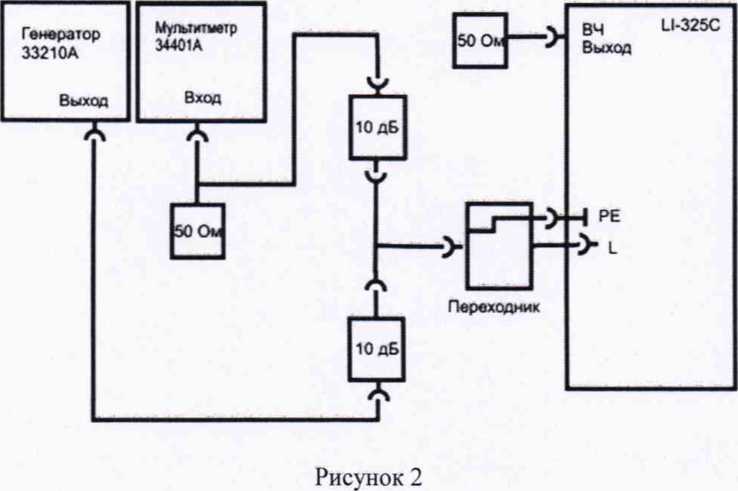

• 7.3.6 Собрать схему измерений в соответствии с рисунком. 2. Установить на генераторе 33210А напряжение 3,5 В.



• 7.3.7 С помощью мультиметра 34401А измерить напряжение Ubx, дБмкВ на частотах в соответствии с таблицей 7.2.

Таблица 7.2

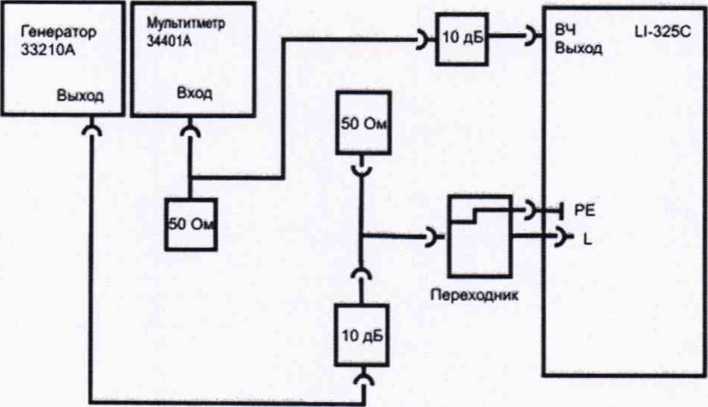

7.3.8 Собрать схему измерений в соответствии с рисунком. 3.

Рисунок 3

• 7.3.9 С помощью мультиметра 34401А измерить напряжение Ивых, дБмкВ на частотах в соответствии с таблицей 7.2.

• 7.3.10 Рассчитать коэффициент калибровки К (дБ) по формуле (2):

К= Ubx (дБмкВ) - ивых (дБмкВ)

• 7.3.11 Результаты измерений и вычислений занести в таблицу 7.2

• 7.3.12 Повторить п.п. 7.3.6-7.3.11 для второго измерительного блока.

• 7.3.13 Результаты поверки считать положительными, если в диапазоне частот от 10 кГц до 400 МГц значения коэффициентов калибровки не превышает значений, приведенных в таблицах 7.1 и 7.2.

• 7.4 Определение модуля входного полного сопротивления и относительной погрешности модуля входного полного сопротивления

  • 7.4.1 Подключить измеритель LCR Е4980А к входам подключения ИТС эквивалента сети питания (L и РЕ) и провести измерения модуля входного полного сопротивления в диапазоне частот от 9 кГц до 1 МГц включительно на частотах в соответствии с таблицей 7.3.

  • 7.4.2 Подключить измеритель Обзор 103 к входам подключения ИТС эквивалента сети питания (L и РЕ) и провести измерения модуля входного полного сопротивления в диапазоне частот от 2 до 400 МГц включительно на частотах в соответствии с таблицей 7.3.

Таблица 7.3

• 7.4.3 Рассчитать относительную погрешность измерений модуля входного полного сопротивления 6, % по формуле (3):

6=[(Аном - Аизм)/Аизм]■ 100.                              (3)

• 7.4.4 Повторить п.п. 7.4.1-7.4.3 для второго измерительного блока.

• 7.4.5 Результаты поверки считать положительными, если относительная погрешность измерений модуля входного полного сопротивления не превышает значений, приведенных в таблице 7.3.

• 8.1 При положительных результатах поверки эквивалента сети оформить свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.

• 8.2 При отрицательных результатах поверки эквивалент сети к применению не допускается и оформляется извещение о непригодности к применению установленной формы с указанием причин непригодности.

Начальник НИО-1 ФГУП «ВНИИФТРИ»

Начальник лаборатории 123

ФГУП «ВНИИФТРИ»

О.В. Каминский

А.Е. Ескин

9
